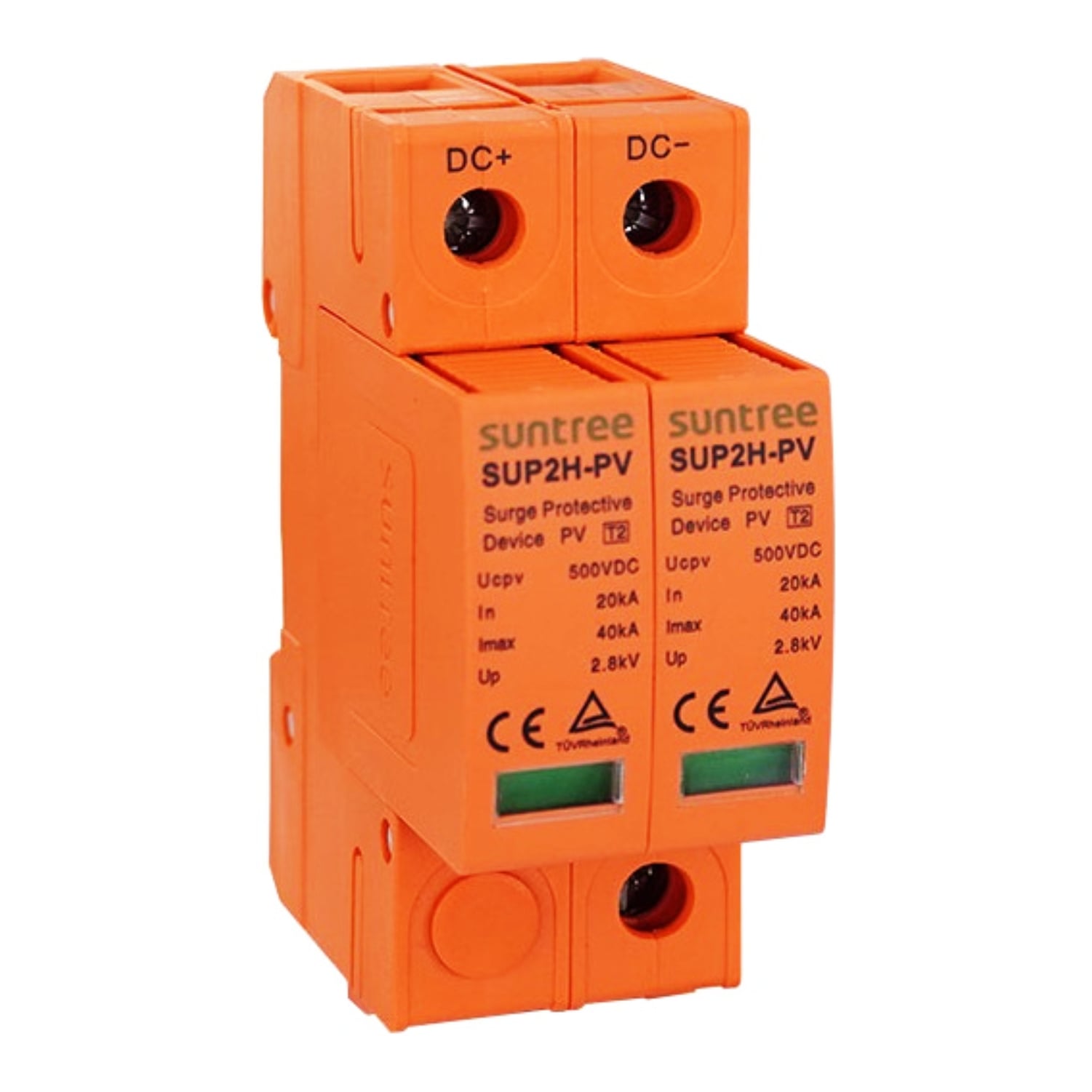

DPS Suntree 2P 500VDC 20-40KA
El DPS Suntree 2P 500VDC 20-40KA es un dispositivo de protección contra sobretensiones diseñado para aplicaciones de corriente continua (DC) con un voltaje nominal de 500 voltios. Tiene una configuración de dos polos y es capaz de manejar corrientes de sobretensión transitorias de 20 a 40 kiloamperios (20.000 a 40.000 amperios).
Este DPS está diseñado para proteger equipos y sistemas eléctricos contra sobretensiones causadas por descargas atmosféricas, maniobras de conmutación u otras perturbaciones eléctricas. Al instalar el DPS en el sistema eléctrico, se desvía la energía de las sobretensiones hacia la tierra, protegiendo así los dispositivos conectados y evitando daños costosos.
DPS Suntree 2P 500VDC 20-40KA Dispositivo de protección contra sobretensiones SPD
- Dispositivo de protección contra sobretensiones DC SPD, proteja contra sobretensiones de rayos en el sistema solar (sistema de suministro de energía fotovoltaica).
- Estas unidades deben instalarse en paralelo en las redes de CC para protegerse y proporcionar protección de modos comunes y diferentes.
- Su ubicación instalada se recomienda en ambos extremos de la línea de alimentación de CC (lado del panel solar y lado del inversor / convertidor), especialmente si el enrutamiento de la línea es externo y largo.
- MOV de alta energía equipados con seccionadores térmicos específicos e indicadores de falla relacionados.
Caracteristicas Técnicas DPS Suntree 2P 500VDC 20-40KA:
| protector solar contra sobretensiones | SUO2H-PV | ||||
| PV DC específico (LEC 6614-1 / EN 61643-11) | |||||
| Polo | 2 polos | ||||
| Parámetro eléctrico | |||||
| Prueba clasifical | II | ||||
| Uoc max (V CC) | 500 | ||||
| Uc (V DC) | 500 | ||||
| En (8/20) nosotros (KA) | 20 | ||||
| Imax (8/20) nosotros (KA) | 40 | ||||
| Arriba (KV) | 2,0 | ||||
| Mando a distancia e indicación | |||||
| Ventana de indicación | |||||
| Módulo enchufable | |||||
| Contacto de señal remota | |||||
| Voltaje de trabajo máx. | 250V AC / 30V DC | ||||
| Amplificador de trabajo máx. 1A (250V / AC) | 1A (250V / AC) | ||||
| 1A (30V DC) | 1A (30V DC) | ||||
| Cableado e instalación | |||||
| Alambre duro | 4-25 | ||||
| Alambre flexible | 4-16 | ||||
| Longitud de pelado | 10 | ||||
| Terminal screwa | M5 | ||||
| Ciruit principal | 3.5 | ||||
| Contacto de señal remota | 0.25 | ||||
| Todo el perfil | IP40 | ||||
| Puerto de conexión | IP20 | ||||
| Entorno de instalación | No hay golpes y vibraciones obvias. | ||||
| Altitud (m) | ≤ 2000 | ||||
| Temperatura de trabajo | -3,0 – + 70 | ||||
| Humedad relativa | 30% -90% | ||||
| Cómo instalar | Instalar con riel de montaje de acero H35-7.5 / DIN35 | ||||
| W | 36 | ||||
| H | 90 | ||||
| L | 67,6 | ||||
| Peso (KG) | 0.27 | ||||
