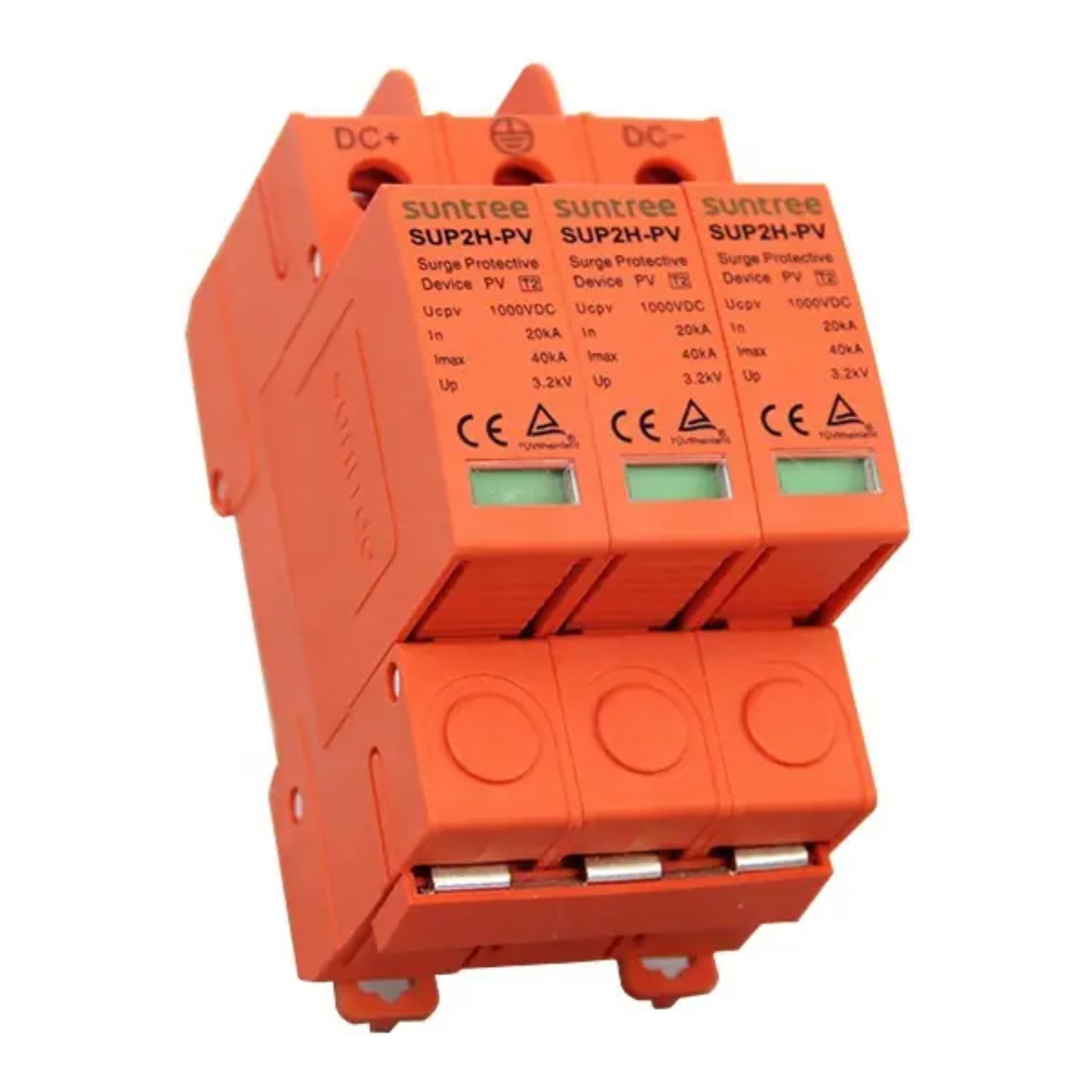

DPS Suntree 3P 1000VDC 20-40KA
El DPS Suntree 3P 1000VDC 20-40KA es un dispositivo de protección contra sobretensiones diseñado para aplicaciones de corriente continua (DC) con un voltaje nominal de 1000 voltios. Tiene una configuración de tres polos y es capaz de manejar corrientes de sobretensión transitorias de 20 a 40 kiloamperios (20.000 a 40.000 amperios).
Este DPS está diseñado para proteger equipos y sistemas eléctricos contra sobretensiones causadas por descargas atmosféricas, maniobras de conmutación u otras perturbaciones eléctricas. Al instalar el DPS en el sistema eléctrico, se desvía la energía de las sobretensiones hacia la tierra, protegiendo así los dispositivos conectados y evitando daños costosos.
- Dispositivo de protección contra sobretensiones DC SPD, proteja contra sobretensiones de rayos en el sistema solar (sistema de suministro de energía fotovoltaica).
- Estas unidades deben instalarse en paralelo en las redes de CC para protegerse y proporcionar protección de modos comunes y diferentes.
- MOV de alta energía equipados con seccionadores térmicos específicos e indicadores de falla relacionados.
Características Técnicas DPS Suntree 3P 1000VDC 20-40KA:
| solar surge protector | SUP2H-PV | ||||
| PV DC specific (LEC 6614-1/EN 61643-11) | |||||
| Pole | 3 pole | ||||
| Electrical Parameter | |||||
| Classifical test | II | ||||
| Uoc max (V DC) | 1000 | ||||
| Uc (V DC) | 1000 | ||||
| In(8/20)us (KA) | 20 | ||||
| Imax(8/20)us (KA) | 40 | ||||
| Up (KV) | 3.8 | ||||
| Remote control and indication | |||||
| Indication window | |||||
| Plug-in module | |||||
| Remote signal contact | |||||
| Max working volt | 250V AC/30V DC | ||||
| Max working amp 1A (250V/AC) | 1A (250V/AC) | ||||
| 1A (30V DC) | 1A (30V DC) | ||||
| Wiring & installation | |||||
| Hard wire | 4-25 | ||||
| Flexible wire | 4-16 | ||||
| Stripping length | 10 | ||||
| Terminal screwa | M5 | ||||
| Main ciruit | 3.5 | ||||
| Remote signal contact | 0.25 | ||||
| All profile | IP40 | ||||
| Connection port | IP20 | ||||
| Installation environment | No obvious shock and vibration | ||||
| Altitude(m) | ≤ 2000 | ||||
| Working temperature | -3.0–+70 | ||||
| Relative humidity | 30%-90% | ||||
| How to install | Install with H35-7.5/DIN35 stell mounting rail | ||||
| W | 54 | ||||
| H | 90 | ||||
| L | 67.6 | ||||
| Weight (KG) | 0.4 | ||||
