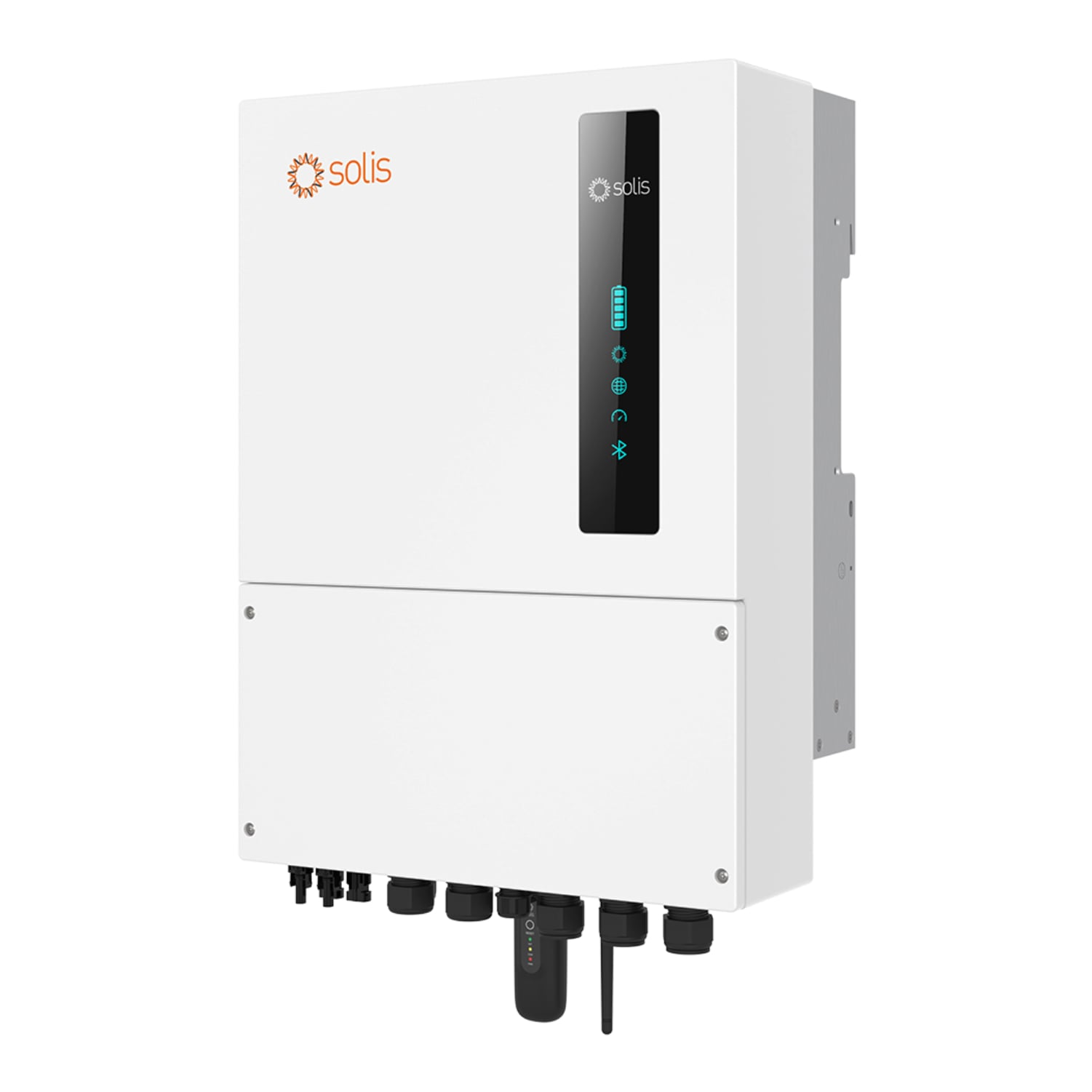

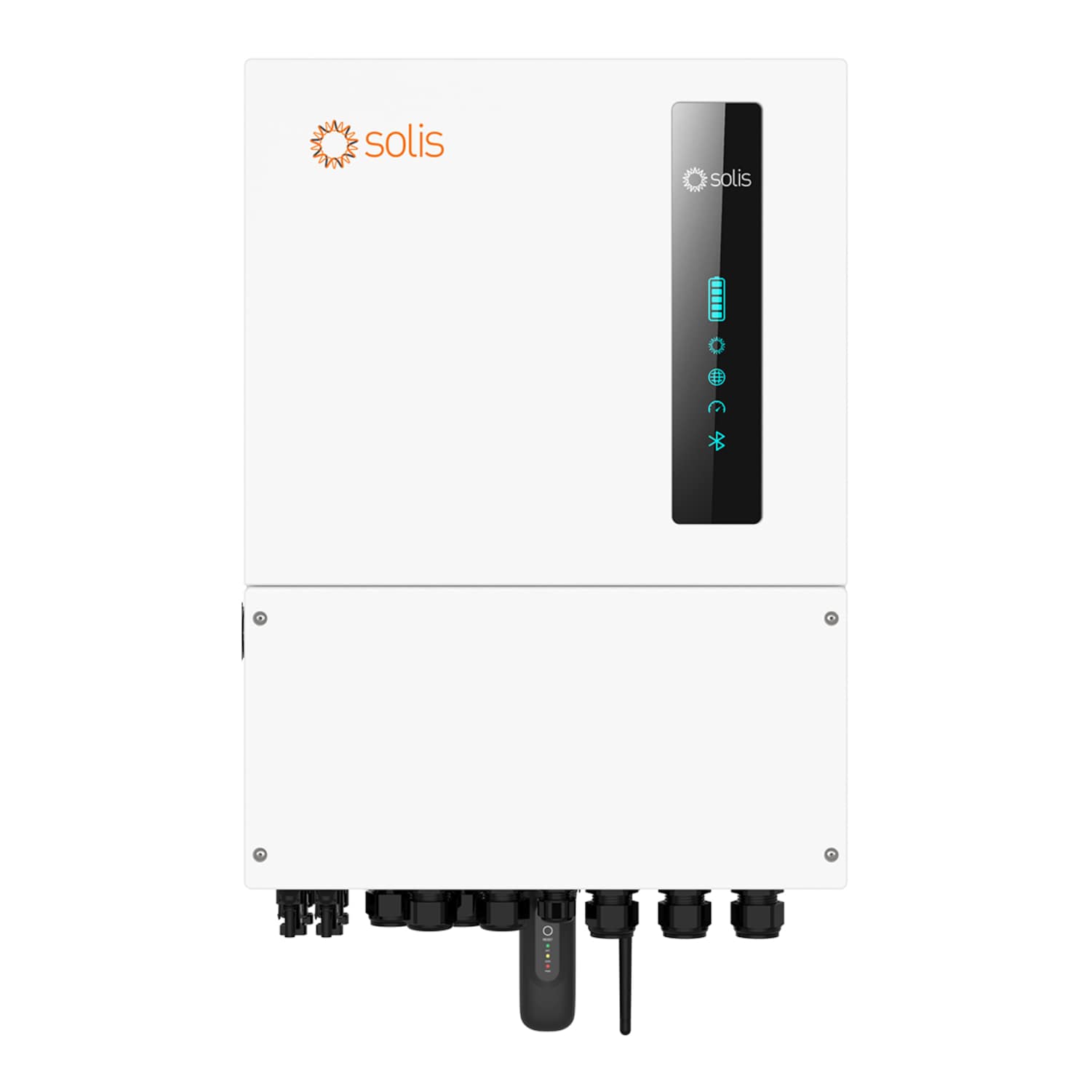

Inversor Híbrido 5kW Solis-S6-EH1P5K-L-PRO
El Inversor Híbrido 5kW Solis-S6-EH1P5K-L-PRO, pertenece a la serie S6-EH1P(3-6)K-L-PRO, especialmente diseñada para sistemas de almacenamiento de energía fotovoltaica (FV) tanto para aplicaciones comerciales e industriales (C&I) como residenciales. Este inversor destaca por su capacidad de soportar la conexión de varias unidades en paralelo, permitiendo la formación de sistemas monofásicos o trifásicos con una potencia máxima de hasta 36 kW.
El tiempo de conmutación de nivel UPS garantiza una transición fluida y rápida entre la red eléctrica y la energía almacenada, proporcionando una respuesta eficiente ante fluctuaciones en el suministro. Con una capacidad de carga y descarga de 135 A, este inversor ofrece un rendimiento energético denso y eficiente.
El diseño de este inversor incorpora 10 segundos de sobrecarga de potencia de sobretensión, lo que proporciona una mayor robustez y capacidad de respuesta ante condiciones adversas. Esta característica, junto con las funciones de protección inteligentes integradas, asegura un suministro de energía seguro para cargas críticas en el hogar o en entornos comerciales.
Características del Inversor Híbrido 5kW Solis-S6-EH1P5K-L-PRO:
-
- Conmutación automática de UPS: Garantiza una transición suave y rápida entre la energía de la red eléctrica y la energía almacenada, asegurando un suministro continuo y sin interrupciones.
- Corriente máxima de carga/descarga de hasta 135 A: Proporciona una capacidad significativa para cargar y descargar energía, lo que se traduce en un rendimiento eficiente y rápido.
- 6 configuraciones personalizables de tiempo de carga/descarga: Permite adaptar el comportamiento del inversor a las necesidades específicas del usuario o del sistema, ofreciendo flexibilidad en la gestión de la energía.
- Capacidad de sobrecarga de respaldo de energía del 200 % durante 10 segundos: Ofrece una robustez adicional al sistema, permitiendo una capacidad temporal de carga adicional para hacer frente a situaciones de sobretensión.
- Admite conexiones flexibles monofásicas y trifásicas con un máximo de 36 kW en paralelo: Brinda versatilidad en la configuración del sistema, permitiendo la conexión de varias unidades en paralelo para formar sistemas de mayor potencia.
- Admite el control de peak shaving tanto en el modo de “uso propio” como en el de “generador”: Proporciona capacidades avanzadas de gestión de carga, permitiendo optimizar el consumo de energía y reducir los costos asociados.
- Compatible con baterías de plomo-ácido y litio, con múltiples funciones de protección de la batería: Ofrece flexibilidad en la elección de la tecnología de batería, mientras garantiza la seguridad y la vida útil de las baterías mediante funciones de protección integradas.
- Conectividad del generador externo con múltiples métodos de entrada y control automático de encendido/apagado del generador: Facilita la integración con generadores externos, permitiendo una gestión eficiente de la energía y asegurando un suministro continuo en situaciones críticas.
Especificaciones Técnicas:
DATOS TÉCNICOS DEL SISTEMA |
|
|---|---|
Modelo |
S6-EH1P5K-L-PRO |
ENTRADA CC |
|
| Potencia de entrada máxima recomendada | 8 kW |
| Voltaje máxima de entrada | 600 V |
| Voltaje de nominal | 330 V |
| Voltaje de arranque | 90 V |
| Rango de voltaje MPPT | 90-520 V |
| Corriente máxima de entrada | 16 A / 16 A |
| Corriente máxima de cortocircuito | 24 A / 24 A |
| Número de MPPT/Número máxima de cadenas de entrada | 2/2 |
BATERÍA |
|
| Tipo de Batería | Lana de litio / Plomo-ácido |
| Rango de voltaje de la batería | 40-60 V |
| Potencia máxima de carga / descarga | 5 kW |
| Corriente máxima de carga / descarga | 112 A |
| Comunicación | CAN/RS485 |
SALIDA CA (RED) |
|
| Potencia nominal de salida | 5 kW |
| Potencia máxima de salida aparente | 5.5 kVA |
| Fase de operación | 1/N/PE |
| Voltaje nominal de la red | 220 V / 230 V |
| Frecuencia nominal de la red | 50 Hz / 60 Hz |
| Corriente nominal de salida de red | 22.7 A / 21.7 A |
| Corriente máxima de salida | 25 A |
| Factor de potencia | >0.99 (0.8 que lleva a 0.8 de retraso) |
| THDi | <2% |
ENTRADA CA (RED) |
|
| Rango de voltaje de entrada | 187-253 V |
| Corriente máxima de entrada | 32 A |
| Rango de frecuencia | 45-55 Hz / 55-65 Hz |
SALIDA CA (BACKUP) |
|
| Potencia nominal de salida | 5 kW |
| Potencia máxima de salida aparente | 2 veces la potencia nominal, durante 10 s |
| Tiempo de respuesta en respaldo | <4 ms |
| Voltaje nominal de salida | 1/N/PE, 220 V / 230 V |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Corriente nominal de salida | 22.7 A / 21.7 A |
| Corriente máxima de salida | 25 A |
| Máx. Corriente de paso de CA | 40A |
| THDv (@carga lineal) | <2% |
EFICIENCIA |
|
| Eficiencia EU | > 96.9% |
| Eficiencia máxima | > 96.5% |
PROTECCIÓN |
|
| Protección contra polaridad inversa DC | Sí |
| Monitoreo fallas a tierra | Sí |
| AFCI integrado (Protección de circuito de falla de arco CC) | Sí(Activación necesaria) |
| Clase de protección / Categoría de sobrevoltaje | I / II (PV y BAT), III (RED Y APOYO Y GEN) |
DATOS GENERALES |
|
| Dimensiones (longitud*altura*ancho) | 406*560*205 mm |
| Peso | 24 kg |
| Topología | Aislamiento de alta frecuencia (para batería) |
| Rango de temperatura de funcionamiento | -40 ~ +60°C |
| Nivel de protección | IP66 |
| Enfriamiento | Convección natural |
| Altitud máxima de funcionamiento | 4000 m |
| Estándar de conexión de red | NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA |
| Estándar de seguridad / EMC | IEC/EN 62109-1/-2, EN 61000-6-2/-3 |
CARACTERÍSTICAS |
|

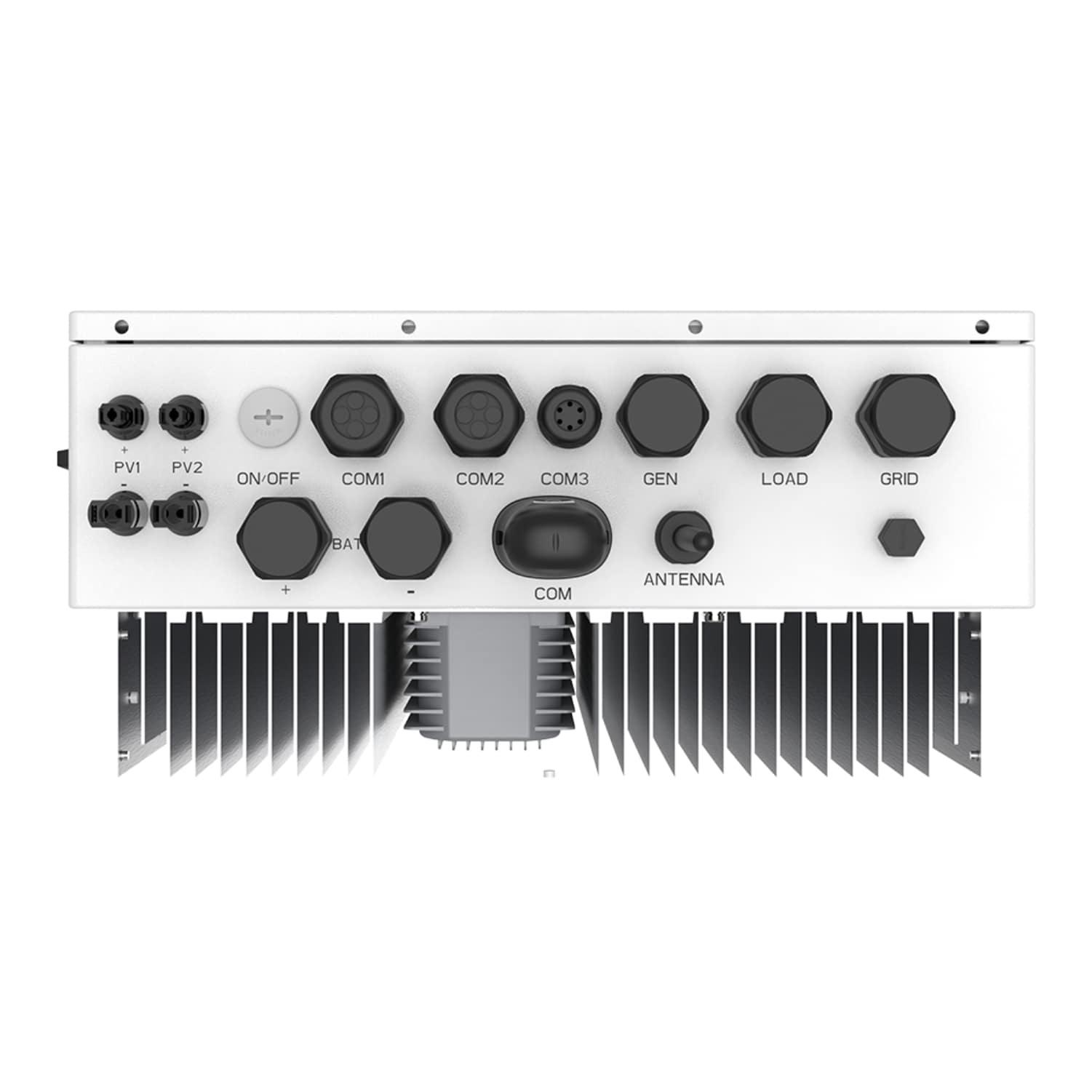

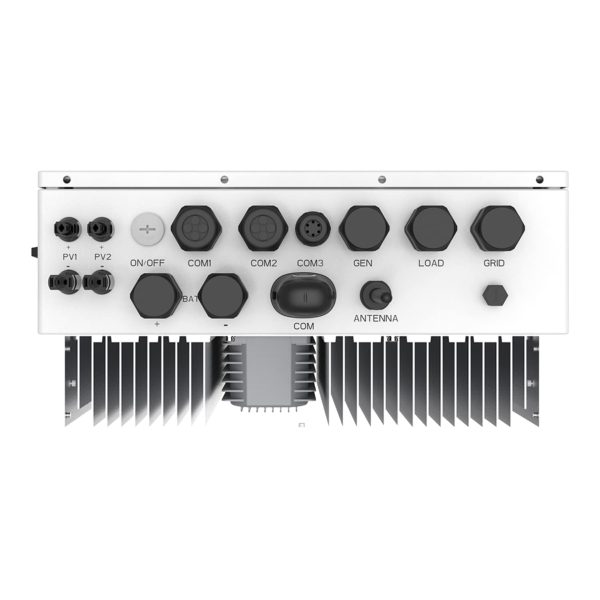

| Conexión de CC | Conector MC4 (puerto PV) / Bloque de terminales (puerto BAT) |
| Conexión de CA | Bloque de terminales |
| Pantalla | LED + APP |
| Comunicación | RS485, CAN, Opcional: Wi-Fi, GPRS, LAN |
