Triangulo con Angulo de 30° UISOLAR

Triángulo de Montaje Solar 30° UISOLAR para Instalación de Paneles en Techo Plano o Suelo

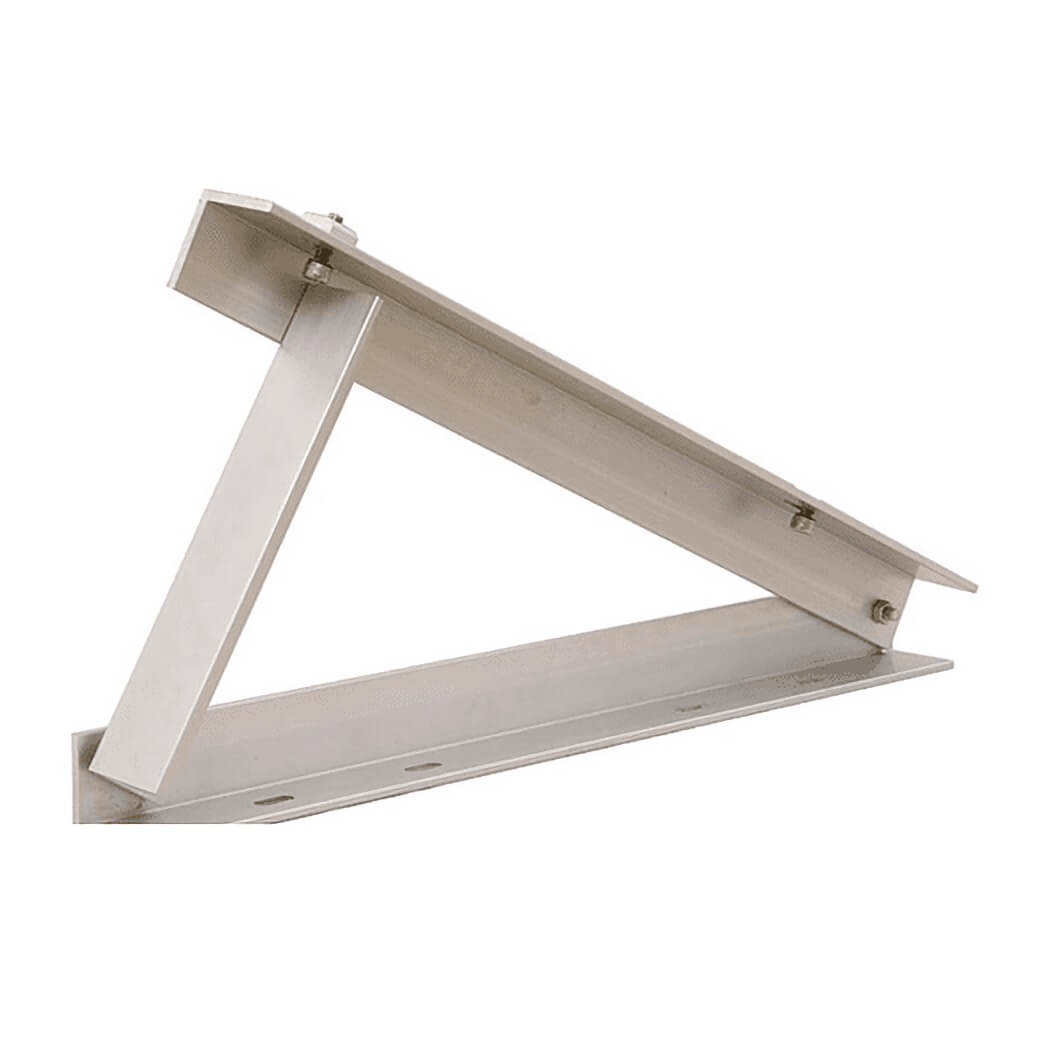

El Triángulo de Montaje Solar 30° UISOLAR (SKU: TRIANGULO-UIS) es una estructura de soporte individual para panel solar fabricada en perfil de aluminio anodizado de alta resistencia de 50×50×3mm, diseñada para instalar paneles fotovoltaicos con una inclinación fija de 30° sobre superficies planas como techos planos, losas de hormigón, cubiertas metálicas industriales y terrenos nivelados, donde no existe inclinación natural que oriente correctamente los paneles hacia el norte geográfico (orientación óptima en Chile). La inclinación de 30° es el ángulo de instalación solar recomendado para la zona centro-sur de Chile, que maximiza la captación de irradiancia solar anual al orientar la cara activa del panel perpendicular al ángulo de incidencia promedio del sol en latitudes entre 30°S y 40°S. Cada triángulo UISOLAR trabaja en conjunto con el riel de aluminio UISOLAR R13# de 4700mm, sobre el cual se montan los paneles mediante abrazaderas intermedias (UI-IC-35) y abrazaderas de extremo (UI-EC-35), conformando un sistema de montaje completo, limpio y profesional sin necesidad de soldar ni perforar los marcos de los paneles. Compatible con paneles solares de hasta 2261×1134×35mm, el sistema soporta velocidades de viento de hasta 100 km/h, cubriendo la totalidad de las zonas de instalación fotovoltaica del territorio chileno.

Versatilidad en Aplicaciones del Triángulo de Montaje 30° UISOLAR

El Triángulo de Montaje Solar 30° UISOLAR está diseñado para todas las instalaciones fotovoltaicas donde los paneles deben instalarse sobre una superficie plana u horizontal y se requiere darles la inclinación correcta para maximizar la generación solar. Su perfil de aluminio anodizado lo hace apto tanto para instalaciones al aire libre expuestas a la intemperie como para superficies de techo accesibles. A continuación, las principales aplicaciones:

Principales aplicaciones:

• Instalación de paneles solares en techo plano residencial: Aplicación más común en Chile, donde los techos planos de hormigón o losa no tienen inclinación natural. Los triángulos UISOLAR elevan y orientan los paneles a 30° sobre la losa sin necesidad de perforar la membrana impermeable, pudiendo fijarse con ballast (lastre de peso) en lugar de anclajes.
• Techos planos comerciales e industriales: Bodegas, galpones, supermercados y centros de distribución con grandes superficies de techo plano donde se pueden instalar arreglos fotovoltaicos de alta potencia aprovechando la inclinación óptima de 30°.
• Instalaciones sobre cubierta metálica plana: Techos de zinc plano, membrana EPDM, PVC o TPO en edificios industriales o comerciales, donde los triángulos se fijan con soportes específicos para cubierta metálica o con ballast de hormigón.
• Sistemas solares sobre terreno plano (ground mount): En terrenos nivelados, los triángulos UISOLAR permiten instalar paneles a la inclinación óptima sobre vigas o perfiles horizontales anclados al suelo, sin necesidad de estructuras inclinadas complejas.
• Instalaciones en estacionamientos y carports solares: Sobre la estructura horizontal de un carport solar, los triángulos permiten inclinar los paneles a 30° para optimizar la generación en lugar de instalarlos horizontales con pérdida de rendimiento.
• Proyectos PMGD y Net Billing en techo plano: En proyectos declarados ante la SEC bajo la Ley 21.118, donde la maximización de la generación solar anual es crítica para el retorno de la inversión, la inclinación correcta de 30° puede aumentar la generación hasta un 20-25% respecto a una instalación horizontal sobre el mismo techo plano.
• Sistemas solares rurales en terreno plano: En zonas agrícolas, predios rurales y localidades aisladas donde el sistema solar se instala al nivel del suelo, los triángulos UISOLAR permiten una instalación correctamente orientada sin estructuras complejas.
• Motorhomes y vehículos recreativos estacionados: En vehículos de campaña estacionados de forma fija durante períodos prolongados, los triángulos permiten orientar correctamente los paneles para maximizar la carga de baterías.

Función y Beneficios del Triángulo de Montaje 30° UISOLAR en tu Sistema Solar

El Triángulo de Montaje Solar 30° UISOLAR cumple una función estructural y de optimización simultáneamente: soporta mecánicamente el peso del panel y las cargas de viento, y a la vez posiciona el panel en el ángulo de inclinación óptimo para la captación solar en territorio chileno. La importancia de la inclinación correcta es frecuentemente subestimada: un panel instalado horizontalmente (0°) genera entre un 15% y un 25% menos de energía anual que uno instalado a 30° en la zona central de Chile. A lo largo de 25 años de vida útil del sistema, esta diferencia representa una cantidad significativa de energía y ahorro en la factura eléctrica. El perfil de aluminio anodizado de 50×50×3mm garantiza una excelente relación resistencia-peso: soporta el peso del panel y cargas de viento de hasta 100 km/h, mientras que su bajo peso facilita el transporte y la instalación en techo sin sobrecargar la losa. El anodizado superficial protege el aluminio de la corrosión y la oxidación por exposición UV, lluvia y ambientes salinos costeros, garantizando la durabilidad de la estructura durante toda la vida útil del sistema sin necesidad de mantenimiento o pintura periódica. El sistema UISOLAR es modular y escalable: tantos triángulos como paneles tenga el arreglo se instalan en paralelo sobre los mismos rieles R13# de 4700mm, creando arreglos ordenados y de aspecto profesional en cualquier superficie plana. La instalación no requiere soldadura, herramientas especiales ni perforación de los marcos de los paneles: todos los componentes del sistema se unen mediante tornillos y tuercas estándar M8×100mm incluidos en el kit.

Características Principales del Triángulo de Montaje 30° UISOLAR

• Inclinación fija de 30°: Ángulo de instalación recomendado para la zona centro-sur de Chile (latitudes 30°S-40°S), que maximiza la captación de irradiancia solar anual y puede aumentar la generación hasta un 20-25% respecto a una instalación horizontal.
• Perfil de aluminio anodizado 50×50×3mm: Material de alta resistencia mecánica y bajo peso, con tratamiento anodizado que protege contra corrosión, oxidación y radiación UV durante toda la vida útil del sistema fotovoltaico sin mantenimiento adicional.
• Compatible con paneles de hasta 2261×1134×35mm: Dimensiones compatibles con la gran mayoría de los paneles solares monocristalinos de 60, 72 y 144 celdas del mercado actual, incluyendo Canadian Solar, Jinko Solar, JA Solar, Trina Solar, Longi Solar, OSDA Solar y otros fabricantes Tier 1.
• Resistencia al viento de hasta 100 km/h: Certificado para soportar velocidades de viento de hasta 100 km/h, cubriendo las condiciones climáticas de la gran mayoría de las zonas de instalación fotovoltaica del territorio chileno.
• Sistema modular de riel R13# de 4700mm: Compatible con el riel de aluminio UISOLAR R13# de 4700mm (ítem UI-R4700), que permite instalar múltiples paneles en un mismo arreglo con separaciones regulares y aspecto profesional.
• Abrazaderas intermedias y de extremo incluidas en el sistema: El sistema completo incluye abrazaderas intermedias UI-IC-35 (L50mm) y abrazaderas de extremo UI-EC-35 (L50mm) que sujetan los marcos de los paneles al riel sin perforarlos ni dañarlos.
• Separación entre rieles de hasta 1800mm: La distancia máxima entre los dos rieles horizontales de soporte es de 1800mm (L2≤1800mm), con voladizo lateral máximo de 650mm (L1≤650mm), garantizando la correcta distribución de carga sobre el marco del panel.
• Fijación mediante tornillos M8×100mm: Todos los componentes del sistema se unen con tornillos estándar M8×100mm de acero inoxidable (UI-EB08100), sin necesidad de herramientas especiales ni soldadura.
• Instalación sin perforación del techo ni del panel: El sistema puede instalarse sobre techo plano con ballast de hormigón (lastre) sin perforar la membrana impermeable, preservando la integridad de la cubierta y la garantía de impermeabilización del techo.
• Diseño compacto y liviano: El perfil de aluminio 50×50×3mm ofrece alta rigidez con mínimo peso, facilitando el transporte de componentes al techo y reduciendo la carga adicional sobre la losa de hormigón.
• Marca UISOLAR con respaldo internacional: UISOLAR es un fabricante especializado en sistemas de montaje fotovoltaico con presencia en proyectos residenciales, comerciales e industriales en múltiples países, con diseños validados mediante software de análisis estructural y certificaciones internacionales.
• Sistema apto para zonas sin nieve: Diseñado y certificado para instalaciones en zonas sin acumulación de nieve (snow load: 0 cm), cubriendo la totalidad de las zonas costeras, valles y altiplano donde se concentran las instalaciones fotovoltaicas chilenas.

Beneficios de Elegir el Triángulo de Montaje 30° UISOLAR para tu Instalación Solar

Optar por el Triángulo de Montaje Solar 30° UISOLAR significa elegir el sistema de montaje en techo plano más inteligente, duradero y rentable disponible en el mercado chileno. La correcta inclinación de los paneles a 30° es la intervención de mayor impacto en la generación de un sistema fotovoltaico sobre techo plano: con el mismo número de paneles y el mismo inversor, un sistema inclinado a 30° puede generar entre un 15% y un 25% más de energía anual que uno instalado horizontalmente. Esta diferencia de generación es directamente proporcional al ahorro en la factura eléctrica y al retorno de la inversión durante los 25 años de vida útil del sistema. El aluminio anodizado de alta calidad de los triángulos UISOLAR no requiere mantenimiento, no se oxida, no se pinta y no se corroe, incluso en ambientes costeros con alta salinidad o zonas con alta irradiancia UV como el norte de Chile. La instalación es completamente reversible: si el propietario necesita acceder al techo para mantención de la membrana impermeable, los paneles y los triángulos pueden desmontarse y volver a instalarse sin dañar ningún componente. Complementa los triángulos UISOLAR con paneles solares de marcas Tier 1 (OSDA Solar, Canadian Solar, Jinko Solar, JA Solar, Trina Solar, Longi Solar), rieles de aluminio, abrazaderas y tornillería UISOLAR, cables solares H1Z2Z2-K de 4mm² y 6mm², conectores MC4 certificados, inversores on-grid o híbridos y todos los accesorios de instalación disponibles en Solartex Chile para completar tu sistema fotovoltaico con la mejor relación calidad-precio del mercado.

Consejos Clave para su Correcta Instalación:

• Orienta los paneles hacia el norte geográfico: En Chile, los paneles deben orientarse hacia el norte verdadero (no el norte magnético) para maximizar la captación solar durante todo el año. Verifica la orientación con una brújula o aplicación de GPS antes de fijar los triángulos.
• Respeta la separación mínima entre filas de paneles: En instalaciones con múltiples filas, calcula la separación entre filas para evitar sombras entre paneles durante las horas de menor ángulo solar (amanecer y atardecer). Como regla general, la separación entre filas debe ser al menos 2,5 veces la altura proyectada verticalmente del panel inclinado.
• Verifica la capacidad estructural de la losa: Antes de instalar, verifica con un ingeniero estructural que la losa soporte el peso adicional del sistema (paneles + triángulos + ballast si corresponde). Un panel de 550W pesa aproximadamente 28 kg; el ballast puede agregar 30-50 kg adicionales por triángulo.
• Usa ballast de hormigón en techos sin penetración: Si el techo no admite perforaciones (membrana impermeable, cubierta de teja u otros), fija los triángulos con ballast de hormigón prefabricado en lugar de anclajes. El peso del ballast debe ser suficiente para contrarrestar la fuerza de levantamiento del viento calculada para tu zona.
• Respeta los valores máximos del sistema: No superes los 1800mm de separación entre rieles (L2) ni los 650mm de voladizo lateral del riel (L1), según indica el plano técnico UISOLAR para garantizar la integridad estructural del sistema.
• Cable solar con protección UV: En instalaciones sobre techo plano a 30°, el cableado DC queda expuesto a irradiancia solar directa. Usa siempre cable solar certificado H1Z2Z2-K de 4mm² o 6mm² con protección UV, disponible en Solartex, y protege el cableado con canaleta o manguera corrugada UV en los tramos expuestos.
• Instalador eléctrico autorizado SEC: La conexión del sistema a la red eléctrica bajo la Ley 21.118 de Net Billing debe ser realizada por un instalador eléctrico autorizado por la SEC. La estructura de montaje puede ser instalada por personal capacitado en trabajo en altura, pero la conexión eléctrica requiere certificación SEC.

¿Por qué Comprar el Triángulo de Montaje 30° UISOLAR en Solartex?

En resumen, el Triángulo de Montaje Solar 30° UISOLAR es la solución más completa, duradera y rentable para instalar paneles solares con la inclinación óptima de 30° sobre techos planos y superficies horizontales en Chile. Su perfil de aluminio anodizado 50×50×3mm, resistencia al viento de 100 km/h, compatibilidad con paneles de hasta 2261×1134×35mm, sistema modular de riel R13# de 4700mm con abrazaderas intermedias y de extremo, instalación sin soldadura ni perforación de paneles y capacidad de montaje con ballast sin perforar la membrana impermeable lo convierten en el sistema de montaje de referencia para instalaciones residenciales y comerciales sobre techo plano en todo el territorio chileno. Disponible en Solartex con stock permanente, despacho a todo Chile y soporte técnico especializado en diseño y dimensionamiento de sistemas de montaje fotovoltaico.
