Conectores MC4 Macho + Hembra IP68 Canadian

Conectores MC4 Macho y Hembra IP68 con Certificación TÜV para Sistemas Fotovoltaicos

Los Conectores MC4 Macho + Hembra IP68 marca Canadian Solar son componentes eléctricos esenciales y de uso obligatorio en sistemas de energía solar fotovoltaica, diseñados para crear conexiones eléctricas seguras, rápidas y completamente estancas entre paneles solares, strings fotovoltaicos, cajas combinadoras (string box), inversores, optimizadores y baterías. Fabricados en plástico de ingeniería PPO de alta resistencia mecánica con contactos internos de cobre estañado de alta conductividad, este par de conectores cuenta con grado de protección IP68, garantizando estanqueidad total contra polvo, humedad, lluvia, nieve, radiación UV y agentes corrosivos durante toda la vida útil del sistema. Los conectores MC4 son el estándar internacional de facto en la industria fotovoltaica desde 2004, regulados por las normas IEC 62852 y UL 6703, e incorporan un sistema de bloqueo positivo de seguridad que evita desconexiones accidentales bajo carga (especialmente importante tras la prohibición del NEC 2008 a conectores que permitieran desconexión bajo corriente). Con tensión nominal de hasta 1500V CC, corriente de hasta 50A, rango de temperatura operativa de -40°C a +90°C y vida útil estimada superior a 25 años, este par de conectores MC4 ofrece la mejor relación calidad/precio para todo tipo de instalaciones fotovoltaicas residenciales, comerciales e industriales. Canadian Solar, fundada en 2001 y con sede en Guelph, Ontario, es uno de los fabricantes de paneles solares más grandes del mundo, con presencia en más de 160 países y respaldo de calidad reconocido internacionalmente como Tier 1 Bloomberg.

Versatilidad en Aplicaciones de los Conectores MC4 Macho y Hembra

Los Conectores MC4 Macho + Hembra IP68 Canadian Solar están diseñados para una amplia variedad de aplicaciones dentro de los sistemas fotovoltaicos, desde la conexión básica entre paneles solares en serie y paralelo hasta la fabricación de cables de extensión, ramales, prolongaciones y reparaciones de cableado existente. Su compatibilidad universal con todos los paneles solares modernos del mercado (que utilizan conectores MC4 estándar como Canadian Solar, Jinko, JA Solar, Trina, Longi, OSDA, BYD, Risen y muchos otros) los posiciona como el accesorio más demandado en toda instalación solar. A continuación, las principales aplicaciones del par de conectores:

Principales aplicaciones:

• Conexión en serie de paneles solares: Aplicación principal del MC4, donde el conector macho de un panel se acopla con el conector hembra del siguiente panel para sumar tensiones en strings fotovoltaicos hasta 1500V CC.
• Conexión en paralelo mediante ramales (Y-branch): Combinable con conectores MC4 tipo “Y” o branch para sumar corrientes de múltiples strings en paralelo, ampliando la potencia total del arreglo.
• Fabricación de cables de extensión solares personalizados: Permite armar cables fotovoltaicos a la medida exacta del proyecto utilizando cable solar certificado H1Z2Z2-K, evitando excedentes innecesarios o longitudes insuficientes.
• Reparación de cables solares dañados: Solución ideal para reemplazar conectores deteriorados, dañados por roedores, sometidos a humedad excesiva o que han perdido estanqueidad, sin reemplazar todo el cable solar.
• Conexión de paneles solares al inversor: Componente requerido para conectar los strings fotovoltaicos al inversor solar (string, híbrido o microinversor) a través del cableado DC.
• Sistemas residenciales on-grid bajo Ley 21.118 (Net Billing): Componente obligatorio en instalaciones declaradas ante la SEC chilena bajo el Pliego Técnico RIC N°15, donde los conectores deben contar con certificación TÜV o UL.
• Sistemas off-grid y aislados: Apto para sistemas autónomos en cabañas, parcelas, casas rurales, motorhomes, embarcaciones y aplicaciones aisladas con bancos de baterías.
• Instalaciones comerciales e industriales (PMGD): Componente esencial en Pequeños Medios de Generación Distribuida hasta 9 MW, plantas solares, parques fotovoltaicos y proyectos de gran escala.
• Sistemas agrovoltaicos y agroindustriales: Especialmente recomendados para zonas rurales, agrícolas y ganaderas donde la presencia de polvo, materia orgánica y humedad es elevada.
• Aplicaciones costeras y de ambiente salino: Protección crítica frente a la niebla salina y aerosoles marinos del litoral chileno, evitando la corrosión de las terminales metálicas internas.
• Sistemas en zonas de alta radiación UV: Construcción con plástico PPO aditivado resistente a la radiación ultravioleta, ideal para instalaciones en el norte de Chile (Atacama, Antofagasta, Coquimbo).
• Conexión de optimizadores de potencia y rapid shutdown: Compatible con dispositivos MLPE como optimizadores Tigo, SolarEdge y dispositivos de apagado rápido (rapid shutdown) que utilizan el estándar MC4.

Función y Beneficios de los Conectores MC4 en Sistemas Fotovoltaicos

Los Conectores MC4 Macho + Hembra cumplen una función eléctrica y mecánica crítica dentro de cualquier sistema fotovoltaico, ya que son responsables de transmitir toda la corriente continua (DC) generada por los paneles solares hacia el inversor con la máxima eficiencia y seguridad posibles. El conector MC4 (Multi-Contact 4mm) fue introducido por la empresa suiza Multi-Contact (hoy Stäubli Electrical Connectors) en 2004 como sucesor del MC3, y rápidamente se convirtió en el estándar internacional de la industria fotovoltaica gracias a su sistema de bloqueo positivo, su grado de protección estanco y su simplicidad de instalación. Su característica más importante desde el punto de vista de seguridad es el bloqueo mecánico mediante clip de retención que requiere una herramienta específica (llave MC4) para desacoplarse, evitando desconexiones accidentales bajo carga eléctrica (situación peligrosa que puede generar arco eléctrico capaz de fundir contactos y provocar incendios). Los contactos internos están fabricados en cobre de alta pureza con recubrimiento de estaño que garantiza baja resistencia de contacto (típicamente menor a 0,3 mΩ), minimizando las pérdidas resistivas y el calentamiento del conector incluso bajo corriente continua de hasta 50A. Su diseño de doble junta tórica de goma elastomérica garantiza un grado de protección IP68 superior al estándar IP67 común en conectores genéricos, soportando inmersión continua en agua a 1 metro de profundidad por más de 1 hora sin permitir el ingreso de humedad, lo que resulta especialmente útil en techos planos donde puede acumularse agua de lluvia o en instalaciones expuestas a condiciones climáticas extremas. La carcasa de plástico PPO con aditivos UV y clasificación de inflamabilidad UL94 V-0 (autoextinguible) resiste la degradación por radiación solar durante más de 25 años, igualando o superando la vida útil de los propios paneles solares. Los conectores MC4 cumplen con las normativas internacionales más exigentes: IEC 62852 (estándar internacional de conectores fotovoltaicos), UL 6703 (estándar norteamericano), TÜV Rheinland (certificación europea), CE, RoHS, REACH y NEC, garantizando el cumplimiento de las normativas más exigentes del rubro fotovoltaico mundial.

Características Principales de los Conectores MC4 Canadian Solar

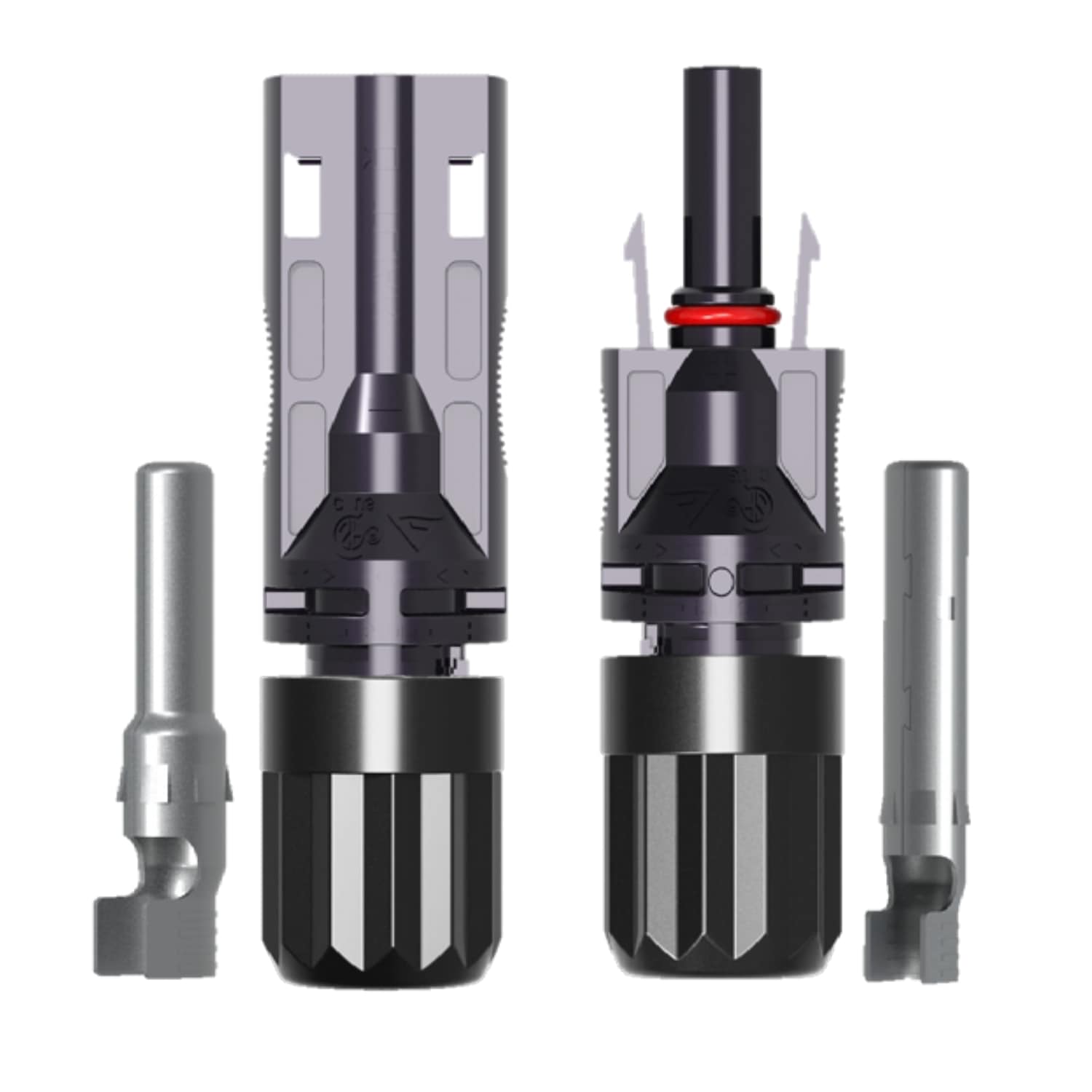

• Par completo Macho + Hembra: Set incluye un conector macho (con pin) y un conector hembra (con receptáculo), formando un par funcional listo para usar en cualquier conexión solar DC.
• Compatibilidad universal MC4 estándar: Compatible con paneles solares de Canadian Solar, Jinko Solar, JA Solar, Trina Solar, Longi Solar, OSDA Solar, BYD, Risen Energy, Renogy, AE Solar y todos los fabricantes que utilicen el estándar internacional MC4.
• Grado de protección IP68: Sello hermético certificado contra polvo total y contra inmersión en agua a 1 metro de profundidad por 1 hora, garantizando estanqueidad superior al estándar IP67 habitual en el rubro.
• Tensión nominal de 1500V CC (TÜV) / 1000V CC (UL): Apto para sistemas fotovoltaicos modernos de gran escala con tensiones de string elevadas, reduciendo cableado DC y costos de balance de sistema (BOS).
• Corriente nominal de hasta 50A: Soporta arreglos fotovoltaicos modernos con paneles de alta corriente (Imp superior a 13A), incluyendo módulos N-Type TOPCon de última generación de hasta 585W o más.
• Compatibilidad con cables solares 2,5 a 6 mm²: Apto para cables fotovoltaicos H1Z2Z2-K de 2,5 mm² (14 AWG), 4 mm² (12 AWG) y 6 mm² (10 AWG), los más utilizados en instalaciones residenciales y comerciales.
• Construcción en plástico PPO resistente a UV: Carcasa de polifenileno-éter modificado con aditivos estabilizadores UV que evitan la degradación por radiación solar durante toda la vida útil del sistema.
• Contactos de cobre estañado de alta conductividad: Pines y receptáculos fabricados en cobre electrolítico con recubrimiento de estaño, garantizando baja resistencia de contacto (< 0,3 mΩ) y mínimas pérdidas resistivas.
• Sistema de bloqueo positivo certificado: Clip de seguridad mecánico que evita desconexiones accidentales bajo carga, requiriendo herramienta MC4 específica para desacoplar (cumple con NEC 2008).
• Sello de doble junta tórica elastomérica: Sellos de goma EPDM o silicona que mantienen la estanqueidad incluso bajo ciclos térmicos extremos, sin perder elasticidad ni propiedades mecánicas.
• Prensaestopas integrado para cable: Sello hermético sobre el cable de entrada con compresión radial mediante anillo de apriete, garantizando estanqueidad incluso en el punto de paso del conductor.
• Resistencia a temperaturas extremas: Funcionamiento garantizado en rango de -40°C a +90°C, apto para todas las zonas climáticas de Chile, desde la cordillera hasta el desierto y el litoral.
• Clasificación de inflamabilidad UL94 V-0: Material autoextinguible que cumple con los más altos estándares de seguridad contra incendios.
• Resistencia a niebla salina y amoníaco: Materiales aptos para instalaciones en zonas costeras y aplicaciones agroganaderas donde la corrosión química es un factor crítico.
• Fuerza de retención mecánica superior a 100N: Cumple con los requerimientos del National Electrical Code (NEC) y normas IEC para evitar desconexiones por tracción accidental del cable.
• Certificaciones internacionales: TÜV Rheinland (IEC 62852), UL 6703, CE, RoHS, REACH y NEC, garantizando el cumplimiento de las normativas más exigentes del rubro fotovoltaico mundial.
• Vida útil estimada superior a 25 años: Construcción robusta diseñada para igualar o superar la vida útil de los propios paneles solares Tier 1.

Beneficios de Elegir los Conectores MC4 Canadian Solar para tu Sistema

Optar por el par de Conectores MC4 Macho + Hembra IP68 marca Canadian Solar significa elegir componentes certificados, compatibles y diseñados específicamente para garantizar la integridad eléctrica y mecánica de cualquier sistema fotovoltaico residencial, comercial o industrial. Aunque parezcan un accesorio menor frente al costo de los paneles solares y el inversor, utilizar conectores genéricos no certificados puede tener consecuencias graves a mediano y largo plazo: pérdida de estanqueidad que provoca cortocircuitos costosos en el cableado DC, sobrecalentamiento por mal contacto eléctrico que puede generar arco eléctrico (arc fault) y eventualmente incendios, degradación acelerada por radiación UV que rompe la carcasa, pérdida de la garantía del fabricante de los paneles solares al considerarse “instalación con componentes no autorizados”, e incluso rechazo de la inspección de la SEC chilena al no cumplir con los requisitos del Pliego Técnico RIC N°15. Canadian Solar, fundada en 2001 con sede en Guelph (Ontario, Canadá), es uno de los fabricantes de paneles solares más grandes del mundo, con presencia en más de 160 países, clasificación Tier 1 Bloomberg consolidada y respaldo de calidad reconocido internacionalmente. Los conectores MC4 con su marca son la garantía de compatibilidad perfecta con paneles solares Canadian Solar y todos los demás módulos modernos del mercado que utilizan el estándar MC4 universal. Esta combinación de calidad, compatibilidad y certificación entrega máxima tranquilidad tanto para instaladores profesionales como para propietarios de sistemas, asegurando que cada conexión DC del sistema mantenga su integridad eléctrica y mecánica durante toda su vida útil. Para instaladores profesionales, contar con stock permanente de pares MC4 es una práctica recomendada que permite responder rápidamente ante reparaciones, reconfiguraciones o ampliaciones de arreglos fotovoltaicos.

Consejos Clave para su Correcta Instalación:

• Utiliza herramienta de crimpado MC4 certificada: Es indispensable usar una pinza crimpadora MC4 específica para garantizar el contacto eléctrico correcto entre el pin/receptáculo y el cable. El crimpado manual con pinzas universales NO es válido y puede generar fallas costosas.
• Verifica el calibre del cable solar: Asegúrate de utilizar cable fotovoltaico H1Z2Z2-K certificado en calibres compatibles (2,5 mm², 4 mm² o 6 mm²). Calibres incorrectos comprometen la estanqueidad del prensaestopas y la integridad del crimpado.
• Pelado preciso del cable: Pela el aislamiento del cable a la longitud exacta indicada por el fabricante (típicamente 7 mm), sin dañar los hilos conductores. Un pelado incorrecto provoca fallas de contacto.
• Test de tracción post-crimpado: Después de crimpar el contacto al cable, verifica con una prueba de tracción manual que el cable no salga del contacto. Cualquier movimiento indica un crimpado incorrecto que debe rehacerse.
• NUNCA desconectar bajo carga: Los conectores MC4 NO deben desconectarse cuando hay corriente fluyendo, ya que se genera arco eléctrico que funde los contactos. Siempre desenergiza el sistema (cubre los paneles o usa el seccionador DC) antes de desconectar.
• Usa la herramienta MC4 para desconectar: Los conectores MC4 cuentan con bloqueo positivo de seguridad que requiere una llave o pinza MC4 específica para liberar el clip y permitir el desacople. Nunca uses fuerza bruta ni herramientas inadecuadas.
• Apriete correcto del prensaestopas: Enrosca el anillo de apriete del prensaestopas con torque firme manual (típicamente con dos llaves MC4 enfrentadas) hasta sentir resistencia, garantizando la compresión del sello sobre el cable.
• Verifica polaridad antes de conectar: Confirma siempre que el conector macho corresponda al polo positivo (+) y el hembra al negativo (-) del cableado, según el código de colores del cable solar (típicamente rojo + y negro -).
• No mezcles marcas diferentes: Aunque el estándar MC4 es universal, evita mezclar conectores de diferentes fabricantes en un mismo sistema. Usa siempre el mismo tipo y marca de conector para garantizar compatibilidad mecánica y eléctrica perfecta.
• Protecciones DC obligatorias según norma SEC: Recuerda instalar fusibles DC con corriente máxima acorde al string, descargadores de sobretensión Tipo II y disyuntor DC entre paneles e inversor según el Pliego Técnico RIC N°15 de la SEC chilena.
• Inspección periódica recomendada: Verifica visualmente el estado de los conectores MC4 al menos una vez al año durante mantenciones, especialmente en zonas costeras o con condiciones climáticas extremas como granizo, hielo o radiación UV intensa.
• Mantén stock de repuesto: Para instaladores profesionales y dueños de sistemas grandes, se recomienda mantener al menos 5-10 pares de conectores MC4 en stock para reemplazo inmediato ante daños, reconfiguraciones o ampliaciones del arreglo fotovoltaico.
• No reutilizar conectores con sellos comprometidos: Si un conector ha sido manipulado múltiples veces, presenta deformación visible en sus juntas tóricas o muestra signos de oxidación interna, reemplázalo por uno nuevo. La integridad del sello es lo único que garantiza la protección IP68.

¿Por qué Comprar tus Conectores MC4 Canadian Solar en Solartex?

En resumen, el par de Conectores MC4 Macho + Hembra IP68 marca Canadian Solar es un componente crítico, certificado y de uso obligatorio en toda instalación fotovoltaica profesional, garantizando protección IP68, vida útil prolongada superior a 25 años, cumplimiento de las normativas internacionales más exigentes (IEC 62852, UL 6703, TÜV Rheinland, CE, RoHS) y compatibilidad universal con paneles solares de todas las marcas Tier 1 del mercado. Su tensión nominal de 1500V CC, corriente de hasta 50A, sistema de bloqueo positivo certificado, sello de doble junta tórica, contactos de cobre estañado de baja resistencia y rango de temperatura operativa de -40°C a +90°C los posicionan como una solución integral para todas las condiciones climáticas del territorio chileno, desde la cordillera de Los Andes hasta el desierto de Atacama y el litoral pacífico. Con esta elección, instaladores profesionales, propietarios de sistemas residenciales, empresas con generación distribuida y desarrolladores de proyectos PMGD pueden estar seguros de utilizar componentes de calidad, manteniendo la integridad eléctrica y mecánica del sistema durante toda su vida útil y garantizando la validez de las garantías de fábrica de paneles solares e inversores. Disponible en Solartex con stock permanente, despacho rápido a todo Chile y soporte técnico especializado para verificar la compatibilidad con tu cable solar y tus paneles fotovoltaicos.

Características Técnicas:
