Conectores MC4 Macho + Hembra

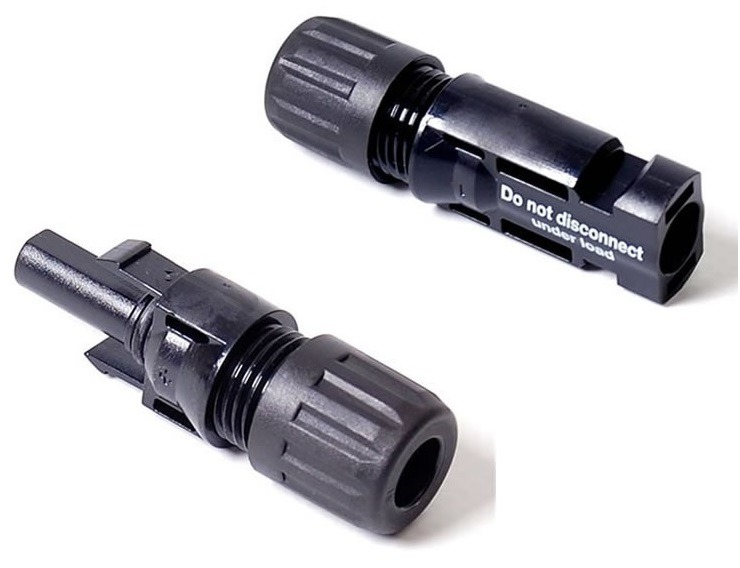

Par de Conectores MC4 Macho + Hembra IP68 con Certificación TÜV para Paneles Solares

El Par de Conectores MC4 Macho + Hembra IP68 es el componente eléctrico estándar e indispensable en todo sistema de energía solar fotovoltaico, diseñado para crear conexiones eléctricas seguras, rápidas y completamente estancas entre paneles solares, strings fotovoltaicos, cajas combinadoras (string box), inversores, optimizadores de potencia y cableado del sistema DC. Fabricado en plástico de ingeniería PPO de alta resistencia mecánica con contactos internos de cobre estañado de alta conductividad, este par de conectores cuenta con grado de protección IP68, garantizando estanqueidad total contra polvo, humedad, lluvia, nieve, radiación UV y agentes corrosivos durante toda la vida útil del sistema. Los conectores MC4 (Multi-Contact 4mm) son el estándar internacional de facto en la industria fotovoltaica desde su introducción en 2004 por la empresa suiza Multi-Contact (hoy Stäubli Electrical Connectors), regulados por las normas IEC 62852 y UL 6703, e incorporan un sistema de bloqueo positivo de seguridad que evita desconexiones accidentales bajo carga, característica obligatoria por el National Electrical Code (NEC) desde 2008. Con tensión nominal de hasta 1500V CC, corriente de hasta 50A para cables de 4-6 mm², voltaje de prueba dieléctrica de 8 kV durante 1 minuto, resistencia de contacto inferior a 5 mΩ y certificaciones TÜV y CE, este par de conectores MC4 ofrece la mejor relación calidad/precio para todo tipo de instalaciones fotovoltaicas residenciales, comerciales e industriales. Con su rango de temperatura operativa de -40°C a +85°C, clasificación de inflamabilidad UL94 V-0 y vida útil estimada superior a 25 años, son la elección estándar para construir, ampliar o reparar sistemas solares en cualquier zona climática del territorio chileno.

Versatilidad en Aplicaciones del Par de Conectores MC4

El Par de Conectores MC4 Macho + Hembra IP68 está diseñado para una amplia variedad de aplicaciones dentro de los sistemas fotovoltaicos, desde la conexión básica entre paneles solares en serie y paralelo hasta la fabricación de cables de extensión, ramales, prolongaciones y reparaciones de cableado existente. Su compatibilidad universal con todos los paneles solares modernos del mercado (que utilizan conectores MC4 estándar) lo posiciona como el accesorio más demandado en toda instalación solar profesional o de autoinstalación (DIY). A continuación, las principales aplicaciones del par de conectores:

Principales aplicaciones:

• Conexión en serie de paneles solares: Aplicación principal del MC4, donde el conector macho de un panel se acopla con el conector hembra del siguiente panel para sumar tensiones en strings fotovoltaicos hasta 1500V CC, optimizando el diseño del sistema.
• Fabricación de cables de extensión solares personalizados: Permite armar cables fotovoltaicos a la medida exacta del proyecto utilizando cable solar certificado H1Z2Z2-K, evitando excedentes innecesarios o longitudes insuficientes que comprometen la eficiencia.
• Reparación de cables solares dañados: Solución ideal para reemplazar conectores deteriorados, dañados por roedores, sometidos a humedad excesiva o que han perdido estanqueidad, sin reemplazar todo el cable solar completo.
• Conexión de paneles solares al inversor: Componente requerido para conectar los strings fotovoltaicos al inversor solar (string, híbrido o microinversor) a través del cableado DC certificado.
• Sistemas residenciales on-grid bajo Ley 21.118 (Net Billing): Componente obligatorio en instalaciones declaradas ante la SEC chilena bajo el Pliego Técnico RIC N°15, donde los conectores deben contar con certificación TÜV o UL.
• Sistemas off-grid y aislados: Apto para sistemas autónomos en cabañas, parcelas, casas rurales, motorhomes, embarcaciones y aplicaciones aisladas con bancos de baterías y controladores MPPT.
• Instalaciones comerciales e industriales (PMGD): Componente esencial en Pequeños Medios de Generación Distribuida hasta 9 MW, plantas solares, parques fotovoltaicos y proyectos de gran escala donde se requieren miles de conexiones MC4.
• Sistemas agrovoltaicos y agroindustriales: Especialmente recomendados para zonas rurales, agrícolas y ganaderas donde la presencia de polvo, materia orgánica y humedad es elevada.
• Aplicaciones costeras y de ambiente salino: Protección crítica frente a la niebla salina y aerosoles marinos del litoral chileno, evitando la corrosión de las terminales metálicas internas.
• Sistemas en zonas de alta radiación UV: Construcción con plástico PPO aditivado resistente a la radiación ultravioleta, ideal para instalaciones en el norte de Chile (Atacama, Antofagasta, Coquimbo).
• Conexión de optimizadores de potencia y rapid shutdown: Compatible con dispositivos MLPE como optimizadores Tigo, SolarEdge y dispositivos de apagado rápido (rapid shutdown) que utilizan el estándar MC4 universal.
• Proyectos DIY (autoinstalación): Ideal para hobbistas, instaladores principiantes y proyectos de bricolaje solar que requieren conectores económicos pero certificados internacionalmente.
• Repuestos y mantención de sistemas existentes: Reemplazo directo en sistemas instalados que presenten conectores deteriorados, oxidados o con sellos comprometidos por exposición prolongada.

Función y Beneficios de los Conectores MC4 en Sistemas Fotovoltaicos

El Par de Conectores MC4 Macho + Hembra cumple una función eléctrica y mecánica crítica dentro de cualquier sistema fotovoltaico, ya que son responsables de transmitir toda la corriente continua (DC) generada por los paneles solares hacia el inversor con la máxima eficiencia y seguridad posibles. El conector MC4 (Multi-Contact 4mm) fue introducido por la empresa suiza Multi-Contact (hoy Stäubli Electrical Connectors) en 2004 como sucesor del MC3, y rápidamente se convirtió en el estándar internacional de la industria fotovoltaica gracias a su sistema de bloqueo positivo, su grado de protección estanco y su simplicidad de instalación. Su característica más importante desde el punto de vista de seguridad es el bloqueo mecánico mediante clip de retención que requiere una herramienta específica (llave MC4) para desacoplarse, evitando desconexiones accidentales bajo carga eléctrica (situación peligrosa que puede generar arco eléctrico capaz de fundir contactos y provocar incendios). Los contactos internos están fabricados en cobre de alta pureza con recubrimiento de estaño que garantiza baja resistencia de contacto (típicamente menor a 5 mΩ), minimizando las pérdidas resistivas y el calentamiento del conector incluso bajo corriente continua de hasta 50A. Su diseño de doble junta tórica de goma elastomérica garantiza un grado de protección IP68 superior al estándar IP67 común en conectores genéricos, soportando inmersión continua en agua sin permitir el ingreso de humedad, lo que resulta especialmente útil en techos planos donde puede acumularse agua de lluvia o en instalaciones expuestas a condiciones climáticas extremas. La carcasa de plástico PPO con aditivos UV y clasificación de inflamabilidad UL94 V-0 (autoextinguible) resiste la degradación por radiación solar durante más de 25 años, igualando o superando la vida útil de los propios paneles solares. Su capacidad dieléctrica certificada con voltaje de prueba de 8 kV durante 1 minuto a 50 Hz garantiza aislamiento eléctrico de máxima seguridad, mientras que su grado de sobretensión CAT III / 2 lo hace apto para instalaciones expuestas a fenómenos atmosféricos como tormentas eléctricas. La fuerza de inserción y retirada controlada (máximo 50N) garantiza una conexión firme pero desconectable cuando sea necesario para mantención, sin requerir esfuerzo excesivo del instalador. Adicionalmente, los conectores MC4 estándar permiten múltiples ciclos de enchufe y desenchufe sin perder estanqueidad ni capacidad de contacto, característica importante para instaladores profesionales que pueden necesitar reconfigurar el sistema durante la fase de pruebas y puesta en marcha.

Características Principales del Par de Conectores MC4 IP68

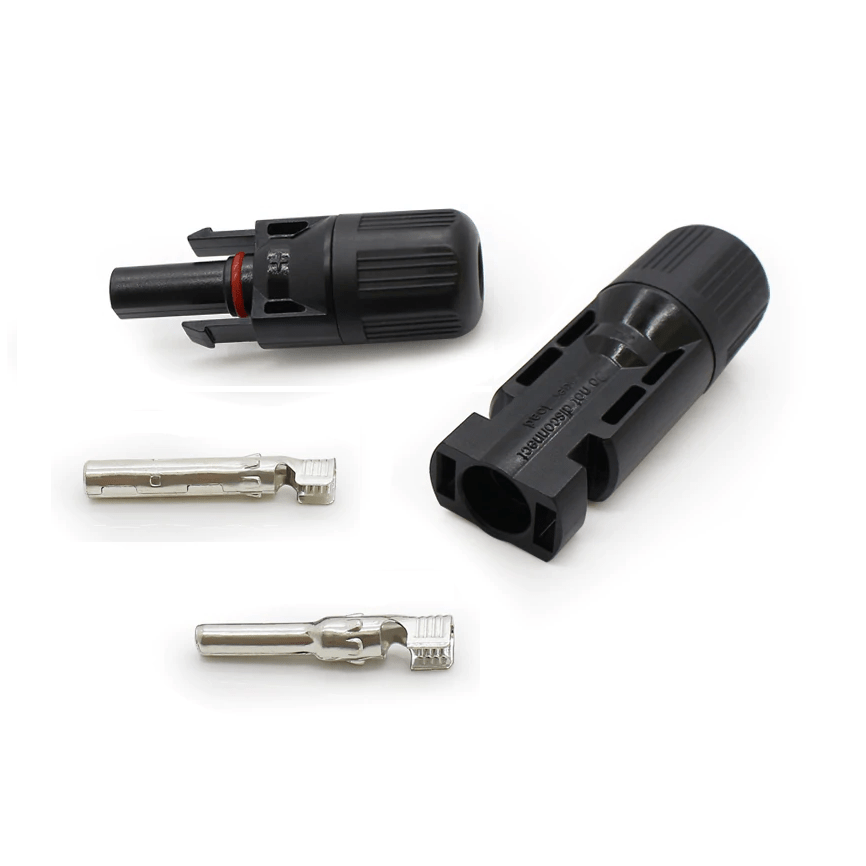

• Par completo Macho + Hembra: Set incluye un conector macho (con pin) y un conector hembra (con receptáculo), formando un par funcional listo para usar en cualquier conexión solar DC. Incluye los terminales metálicos internos para crimpado.
• Estándar internacional MC4 universal: Compatible con paneles solares Canadian Solar, Jinko Solar, JA Solar, Trina Solar, Longi Solar, OSDA Solar, BYD, Risen Energy, Renogy, AE Solar y todos los fabricantes que utilicen el estándar internacional MC4.
• Grado de protección IP68: Sello hermético certificado contra polvo total y contra inmersión continua en agua, garantizando estanqueidad superior al estándar IP67 habitual en conectores genéricos del mercado.
• Tensión nominal de 1000V / 1500V CC: Apto para sistemas fotovoltaicos modernos con tensiones de string elevadas (1500V para arreglos comerciales/industriales y 1000V para residenciales), reduciendo cableado DC y costos de balance de sistema (BOS).
• Corriente nominal según calibre del cable: 30A para cables de 2,5 mm² (14 AWG) y 50A para cables de 4 mm² y 6 mm² (12 AWG y 10 AWG), cubriendo el rango completo de calibres utilizados en instalaciones fotovoltaicas.
• Voltaje de prueba dieléctrica de 8 kV: Capacidad de aislamiento eléctrico certificada bajo prueba de 8 kV a 50 Hz durante 1 minuto, garantizando seguridad incluso en sistemas con altas tensiones de string.
• Resistencia de contacto inferior a 5 mΩ: Garantiza pérdidas resistivas mínimas y máxima eficiencia eléctrica del sistema, manteniendo la integridad de la transmisión de corriente DC.
• Grado de sobretensión CAT III / 2: Apto para instalaciones expuestas a sobretensiones generadas por fenómenos atmosféricos (rayos cercanos) y conmutaciones en la red eléctrica.
• Compatibilidad con cables solares 2,5 a 6 mm²: Apto para cables fotovoltaicos H1Z2Z2-K de 2,5 mm² (14 AWG), 4 mm² (12 AWG) y 6 mm² (10 AWG), los más utilizados en instalaciones residenciales y comerciales.
• Construcción en plástico PPO resistente a UV: Carcasa de polifenileno-éter modificado con aditivos estabilizadores UV que evitan la degradación por radiación solar durante toda la vida útil del sistema.
• Contactos de cobre estañado de alta conductividad: Pines y receptáculos fabricados en cobre electrolítico con recubrimiento de estaño, garantizando baja resistencia de contacto y mínimas pérdidas resistivas.
• Sistema de bloqueo positivo certificado: Clip de seguridad mecánico que evita desconexiones accidentales bajo carga, requiriendo herramienta MC4 específica para desacoplar (cumple con NEC 2008).
• Carcasas con llave (keyed housing): Diseño que evita conexiones accidentales con polaridad incorrecta, protegiendo el sistema contra cortocircuitos peligrosos.
• Sello de doble junta tórica + prensaestopas: Sellos de goma elastomérica que mantienen la estanqueidad incluso bajo ciclos térmicos extremos, con prensaestopas integrado para sello hermético sobre el cable.
• Capacidad para múltiples ciclos de enchufe-desenchufe: Diseño que permite múltiples ciclos de inserción y retirada sin perder estanqueidad ni propiedades de contacto, apto para fases de pruebas y mantención.
• Fuerza de inserción y retirada controlada: Inserción máxima de 50N y retirada mínima de 50N, garantizando una conexión firme pero desconectable cuando sea necesario.
• Resistencia a temperaturas extremas: Funcionamiento garantizado en rango de -40°C a +85°C, apto para todas las zonas climáticas de Chile, desde la cordillera hasta el desierto y el litoral.
• Clasificación de inflamabilidad UL94 V-0: Material autoextinguible que cumple con los más altos estándares de seguridad contra incendios.
• Resistencia a niebla salina y amoníaco: Materiales aptos para instalaciones en zonas costeras y aplicaciones agroganaderas donde la corrosión química es un factor crítico.
• Sistema de conexión por engaste (crimp): Instalación mediante prensaterminales MC4 certificada, formando una unión gas-tight de baja resistencia.
• Certificaciones internacionales: TÜV Rheinland, CE e IEC 62852, garantizando el cumplimiento de las normativas más exigentes del rubro fotovoltaico mundial.
• Vida útil estimada superior a 25 años: Construcción robusta diseñada para igualar o superar la vida útil de los propios paneles solares.

Beneficios de Elegir los Conectores MC4 IP68 para tu Sistema Solar

Optar por el Par de Conectores MC4 Macho + Hembra IP68 con certificación TÜV y CE significa elegir componentes certificados, profesionales y diseñados específicamente para garantizar la integridad eléctrica y mecánica de cualquier sistema fotovoltaico residencial, comercial o industrial. Aunque parezcan un accesorio menor frente al costo de los paneles solares y el inversor, utilizar conectores genéricos no certificados (los famosos “MC4 chinos” sin certificación) puede tener consecuencias graves a mediano y largo plazo: pérdida de estanqueidad que provoca cortocircuitos costosos en el cableado DC, sobrecalentamiento por mal contacto eléctrico que puede generar arco eléctrico (arc fault) y eventualmente incendios, degradación acelerada por radiación UV que rompe la carcasa, pérdida de la garantía del fabricante de los paneles solares al considerarse “instalación con componentes no autorizados”, e incluso rechazo de la inspección de la SEC chilena al no cumplir con los requisitos del Pliego Técnico RIC N°15 que exige conectores con certificación TÜV o UL. Los conectores MC4 que ofrece Solartex cuentan con certificación TÜV Rheinland (la más reconocida del rubro fotovoltaico), CE e IEC 62852, garantizando rendimiento profesional y cumplimiento normativo a un precio competitivo. Esta combinación de calidad, certificación y precio competitivo entrega máxima tranquilidad tanto para instaladores profesionales como para propietarios de sistemas, asegurando que cada conexión DC del sistema mantenga su integridad eléctrica y mecánica durante toda su vida útil. Para instaladores profesionales y autoinstaladores DIY, contar con stock permanente de pares MC4 es una práctica recomendada que permite responder rápidamente ante reparaciones, reconfiguraciones, ampliaciones de arreglos fotovoltaicos o fabricación de cables a medida según las necesidades de cada proyecto.

Consejos Clave para su Correcta Instalación:

• Utiliza herramienta de crimpado MC4 certificada: Es indispensable usar una pinza crimpadora MC4 específica para garantizar el contacto eléctrico correcto entre el pin/receptáculo y el cable. El crimpado manual con pinzas universales NO es válido y puede generar fallas costosas, sobrecalentamiento e incluso incendios.
• Verifica el calibre del cable solar: Asegúrate de utilizar cable fotovoltaico H1Z2Z2-K certificado en calibres compatibles (2,5 mm², 4 mm² o 6 mm²). Calibres incorrectos comprometen la estanqueidad del prensaestopas y la integridad del crimpado.
• Pelado preciso del cable: Pela el aislamiento del cable a la longitud exacta indicada por el fabricante (típicamente 7 mm), sin dañar los hilos conductores ni dejar conductor expuesto fuera del terminal.
• Test de tracción post-crimpado: Después de crimpar el contacto al cable, verifica con una prueba de tracción manual que el cable no salga del contacto. Cualquier movimiento indica un crimpado incorrecto que debe rehacerse.
• NUNCA desconectar bajo carga: Los conectores MC4 NO deben desconectarse cuando hay corriente fluyendo, ya que se genera arco eléctrico que funde los contactos. Siempre desenergiza el sistema (cubre los paneles o usa el seccionador DC) antes de desconectar.
• Usa la herramienta MC4 para desconectar: Los conectores MC4 cuentan con bloqueo positivo de seguridad que requiere una llave o pinza MC4 específica para liberar el clip y permitir el desacople. Nunca uses fuerza bruta ni herramientas inadecuadas.
• Apriete correcto del prensaestopas: Enrosca el anillo de apriete del prensaestopas con torque firme manual (típicamente con dos llaves MC4 enfrentadas) hasta sentir resistencia, garantizando la compresión del sello sobre el cable.
• Verifica polaridad antes de conectar: Confirma siempre que el conector macho corresponda al polo positivo (+) y el hembra al negativo (-) del cableado, según el código de colores del cable solar (típicamente rojo + y negro -).
• No mezcles marcas diferentes en una conexión: Aunque el estándar MC4 es universal, evita mezclar conectores de diferentes fabricantes en el mismo punto de acople. Usa siempre el mismo tipo y marca de conector para garantizar compatibilidad mecánica y eléctrica perfecta.
• Protecciones DC obligatorias según norma SEC: Recuerda instalar fusibles DC con corriente máxima acorde al string, descargadores de sobretensión Tipo II y disyuntor DC entre paneles e inversor según el Pliego Técnico RIC N°15 de la SEC chilena.
• Combina con conectores T4 TEE o CROSS para paralelos: Si tu sistema requiere conexiones paralelas de strings, complementa los pares MC4 con conectores T4 TEE (2 strings) o T4 CROSS (3 strings) disponibles en Solartex, evitando cajas combinadoras costosas.
• Inspección periódica recomendada: Verifica visualmente el estado de los conectores MC4 al menos una vez al año durante mantenciones, especialmente en zonas costeras o con condiciones climáticas extremas como granizo, hielo o radiación UV intensa.
• Mantén stock de repuesto: Para instaladores profesionales y dueños de sistemas grandes, se recomienda mantener al menos 5-10 pares de conectores MC4 en stock para reemplazo inmediato ante daños, reconfiguraciones o ampliaciones del arreglo fotovoltaico.
• No reutilizar conectores con sellos comprometidos: Si un conector ha sido manipulado múltiples veces, presenta deformación visible en sus juntas tóricas o muestra signos de oxidación interna, reemplázalo por uno nuevo. La integridad del sello es lo único que garantiza la protección IP68.

¿Por qué Comprar tus Conectores MC4 IP68 en Solartex?

En resumen, el Par de Conectores MC4 Macho + Hembra IP68 con certificación TÜV y CE es un componente crítico, certificado y de uso obligatorio en toda instalación fotovoltaica profesional, garantizando protección IP68, vida útil prolongada superior a 25 años, cumplimiento de las normativas internacionales más exigentes (IEC 62852, TÜV Rheinland, CE) y compatibilidad universal con paneles solares de todas las marcas Tier 1 del mercado. Su tensión nominal de 1500V CC, corriente de hasta 50A, sistema de bloqueo positivo certificado, voltaje de prueba dieléctrica de 8 kV, sello de doble junta tórica con prensaestopas integrado, contactos de cobre estañado de baja resistencia (< 5 mΩ) y rango de temperatura operativa de -40°C a +85°C los posicionan como una solución integral para todas las condiciones climáticas del territorio chileno, desde la cordillera de Los Andes hasta el desierto de Atacama y el litoral pacífico. Con esta elección, instaladores profesionales, propietarios de sistemas residenciales, autoinstaladores DIY, empresas con generación distribuida y desarrolladores de proyectos PMGD pueden estar seguros de utilizar componentes de calidad certificada, manteniendo la integridad eléctrica y mecánica del sistema durante toda su vida útil y garantizando la validez de las garantías de fábrica de paneles solares e inversores. Combina los pares MC4 con cable solar H1Z2Z2-K, herramientas crimpadoras MC4, conectores T4 TEE/CROSS para paralelos y protecciones DC para armar instalaciones profesionales certificadas. Disponible en Solartex con stock permanente, despacho rápido a todo Chile y soporte técnico especializado para verificar la compatibilidad con tu cable solar y tus paneles fotovoltaicos.

Características Técnicas:
