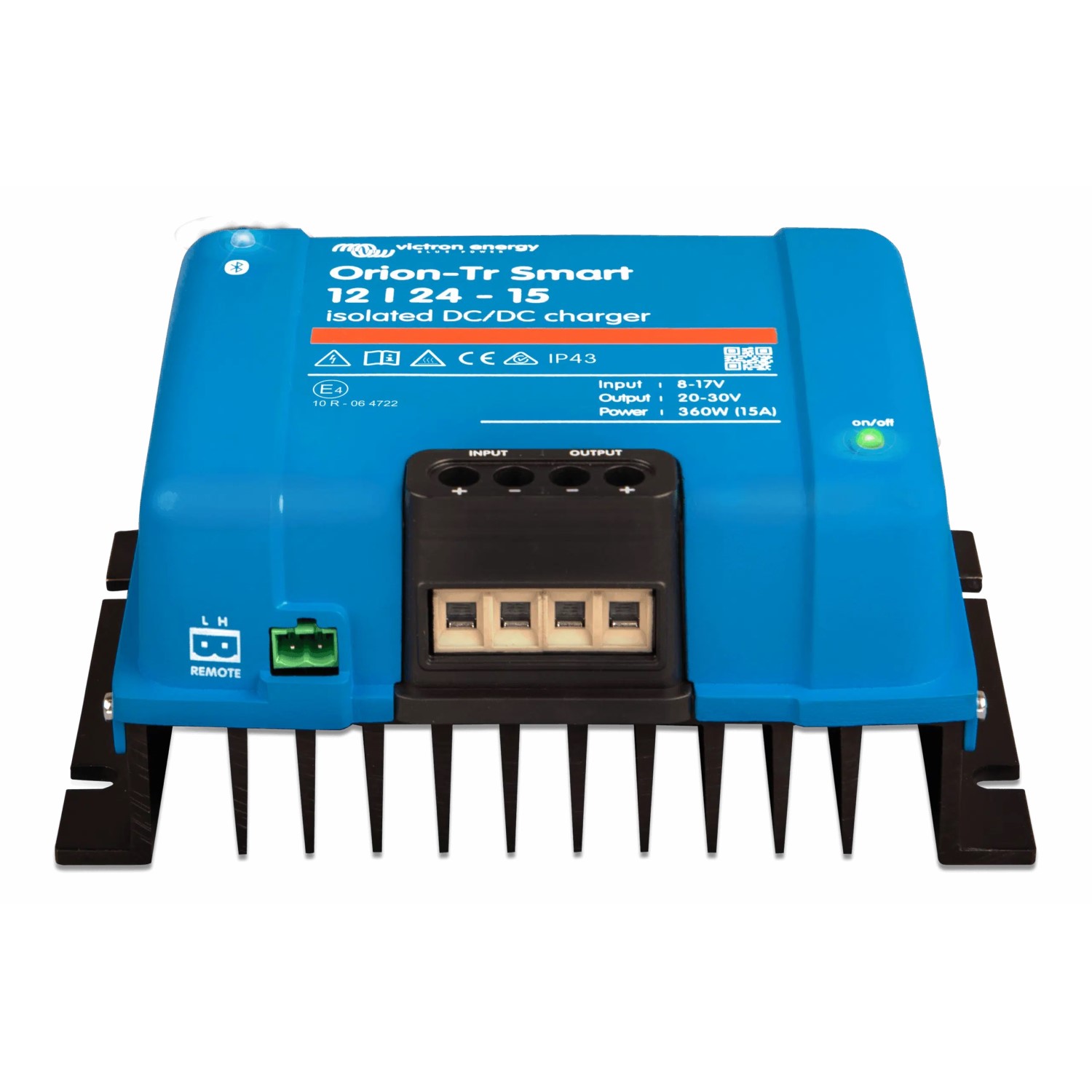

Cargador DC/DC Victron Orion-Tr Smart 12/24-15A | 360W – Aislado – Bluetooth – IP43
El cargador CC/CC Victron Orion-Tr Smart 12/24-15A es un cargador de baterías DC-DC profesional elevador (12V a 24V), galvánicamente aislado, con algoritmo de carga adaptable de 3 etapas y Bluetooth integrado. Fabricado por Victron Energy (Países Bajos), está diseñado para cargar una batería de servicio de 24V desde un sistema de 12V (batería de arranque y alternador) en vehículos, motorhomes, embarcaciones y camiones con doble tensión. Entrega 15A continuos a 24V (360W a 40°C), ofrece aislamiento galvánico de 200V, salida ajustable de 20-30V y puede configurarse y monitorearse completamente desde la aplicación VictronConnect vía Bluetooth. Es la solución ideal para cargar correctamente baterías de 24V de litio o plomo-ácido de mayor capacidad, incluso en vehículos con alternador inteligente Euro 5/Euro 6 o con cables largos donde se producen caídas de tensión.
Características Destacadas
- Cargador DC-DC elevador aislado (12V a 24V) con algoritmo de carga de 3 etapas: carga inicial (bulk), absorción y flotación, para una carga completa y segura de la batería de servicio de 24V.
- Bluetooth Smart integrado: monitoreo, configuración y actualización del cargador desde cualquier smartphone o tablet mediante la app VictronConnect, con función Instant Readout (lectura instantánea de datos sin necesidad de conectarse).
- Compatible con baterías de litio (LiFePO4) y plomo-ácido de 24V (AGM, Gel, líquida), con algoritmo de carga programable y perfiles de batería preconfigurados.
- Aislamiento galvánico de 200V entre entrada, salida y carcasa.
- Detección inteligente de alternador (motor en marcha): mecanismo de detección que permite el uso en vehículos con alternador inteligente Euro 5 y Euro 6.
- Detección de apagado del motor: detiene el cargador cuando el motor no está funcionando, impidiendo que se descargue la batería de arranque.
- Doble función: cargador de baterías o fuente de alimentación con tensión de salida fija configurable por Bluetooth.
- Corriente de salida continua: 15A a 40°C (360W) con picos hasta 25A durante 10 segundos.
- Potencia continua a 25°C: hasta 430W.
- Control On/Off remoto: mediante interruptor de baja potencia o conector bifásico.
- Conexión en paralelo ilimitada para incrementar la corriente de salida.
- Muy bajo consumo en reposo: menos de 1 mA.
- Protección IP43 en los componentes electrónicos (IP22 en el área de conexión), instalando con los bornes hacia abajo.
- Bornes de tornillo robustos, sin herramientas especiales, hasta 16 mm² (AWG6).
- Protección contra altas temperaturas y a prueba de cortocircuitos.
- Fusible de entrada interno (no reemplazable).
- Garantía Victron de 5 años.
Especificaciones Técnicas
| Modelo | Orion-Tr Smart 12/24-15 (360W) |
| Código de parte (SKU Victron) | ORI122436120 |
| Tipo | Cargador DC-DC Elevador Aislado con Bluetooth y carga de 3 etapas |
| Sistema de entrada | 12V |
| Sistema de salida | 24V |
| Rango de tensión de entrada | 10 – 17 V |
| Subtensión de desconexión | 7 V |
| Reinicio de subtensión | 7,5 V |
| Tensión nominal de salida | 24,2 V |
| Rango de ajuste de tensión de salida | 20 – 30 V |
| Tolerancia de tensión de salida | ±0,2 V |
| Nivel de ruido | 2 mV rms |
| Corriente de salida continua a 40°C | 15 A |
| Corriente máxima de salida (10 s) | 25 A |
| Corriente de cortocircuito | 40 A |
| Potencia continua de salida a 25°C | 430 W |
| Potencia continua de salida a 40°C | 360 W |
| Eficiencia | 88% |
| Consumo de entrada sin carga | < 100 mA |
| Corriente en reposo | < 1 mA |
| Algoritmo de carga | Adaptable de 3 etapas (bulk / absorción / flotación), configurable |
| Bluetooth | Integrado (app VictronConnect) |
| Uso como fuente de alimentación | Sí (tensión de salida configurable por Bluetooth) |
| Aislamiento galvánico | 200V entre entrada, salida y carcasa |
| On/Off remoto | Sí |
| Conexión en paralelo | Sí (número ilimitado de unidades) |
| Fusible de entrada | Interno, no reemplazable (incluido) |
Especificaciones Mecánicas y Ambientales
| Rango de temperatura de operación | -20°C a +55°C (reducción 3% por °C sobre 40°C) |
| Humedad máxima | 95% (sin condensación) |
| Grado de protección | IP43 (componentes electrónicos) / IP22 (área de conexión) |
| Tipo de conexión CC | Bornes de tornillo |
| Sección máxima de cable | 16 mm² (AWG6) |
| Dimensiones (Al × An × P) | 130 × 186 × 80 mm |
| Peso | 1,8 kg |
¿Qué es un Cargador DC-DC Elevador y Para Qué Sirve?
Un cargador DC-DC se utiliza para cargar una batería desde otra fuente de corriente continua. Este modelo es elevador (step-up): toma 12V de entrada y entrega 24V de salida, lo que permite cargar una batería de servicio de 24V desde un sistema de 12V (la batería de arranque y el alternador del vehículo). Es la solución para vehículos, embarcaciones o equipos que tienen un sistema base de 12V pero requieren un banco de servicio de 24V de mayor capacidad.
A diferencia de conectar las baterías directamente, el Orion-Tr Smart 12/24-15 regula la carga con un algoritmo inteligente de 3 etapas, protege la batería de arranque de descargarse y, gracias a su aislamiento galvánico, evita problemas de masas y corrosión. Sus 15A de corriente lo hacen ideal para cargar bancos de 24V de mayor capacidad en menos tiempo. Esto resulta especialmente importante en vehículos modernos con alternador inteligente Euro 5 o Euro 6, que a menudo entregan una tensión de carga demasiado baja, o cuando los cables son muy largos y se producen caídas de tensión.
Bluetooth Integrado y App VictronConnect
El Orion-Tr Smart incorpora Bluetooth Smart, lo que permite usar cualquier smartphone, tablet u otro dispositivo para monitorear el estado, cambiar los ajustes y actualizar el cargador cuando hay nuevas funciones de software disponibles, todo desde la app gratuita VictronConnect. La función Instant Readout muestra los datos más importantes, incluyendo avisos y alarmas, directamente en la lista de dispositivos sin necesidad de conectarse al producto.
Algoritmo de Carga Adaptable de 3 Etapas
El cargador utiliza un algoritmo de carga de 3 etapas: carga inicial (bulk) – absorción – flotación, completamente configurable según la química de la batería de 24V, con perfiles preconfigurados:
- Baterías de plomo-ácido: si las descargas son leves, el tiempo de absorción se mantiene corto para evitar sobrecargar la batería; tras una descarga profunda, el tiempo de absorción aumenta automáticamente para garantizar una recarga completa.
- Baterías de litio: el tiempo de absorción es fijo (2 horas por defecto).
- Salida fija: alternativamente, puede configurarse una tensión de salida fija para usar el equipo como fuente de alimentación de 24V.
Ideal para Alternadores Inteligentes (Euro 5 y Euro 6)
El Orion-Tr Smart es adecuado para vehículos con alternador inteligente. Incorpora una detección integrada de apagado del motor que detiene el cargador cuando el motor no está funcionando, impidiendo que se descargue la batería de arranque. De esta forma, la batería de servicio de 24V se carga solo cuando el vehículo está en marcha, de manera precisa y controlada.
Doble Función: Cargador o Fuente de Alimentación
Además de cargador de baterías, el Orion-Tr Smart puede usarse como fuente de alimentación de tensión constante de 24V, configurando una tensión de salida fija a través de Bluetooth. Esto lo hace versátil para alimentar equipos de 24V que requieran una tensión estable a partir de un sistema de 12V.
Aplicaciones Recomendadas
- Sistemas de doble tensión 12V/24V: cargar un banco de servicio de 24V desde el alternador y la batería de arranque de 12V.
- Motorhomes, furgonetas camper y caravanas: alimentar y cargar equipos de 24V de mayor consumo desde el sistema de 12V del vehículo.
- Embarcaciones: cargar la batería de servicio de 24V desde un alternador de 12V con aislamiento galvánico anti-corrosión.
- Camiones y vehículos comerciales con sistemas mixtos 12V/24V y alternador Euro 5/Euro 6.
- Carga de baterías de litio (LiFePO4) de 24V que requieren un perfil de carga controlado desde una fuente de 12V.
- Fuente de alimentación de 24V de tensión estable para equipos electrónicos alimentados desde 12V.
¿Por qué elegir Victron Orion-Tr Smart 12/24-15?
- Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
- Cargador elevador 12V a 24V de mayor potencia: 15A / 360W para bancos de 24V de gran capacidad.
- Carga inteligente de 3 etapas: carga completa y segura, prolongando la vida útil de la batería.
- Bluetooth y VictronConnect: configuración y monitoreo total desde el móvil.
- Compatible con litio y plomo-ácido: perfiles configurables para cada química.
- Aislamiento galvánico de 200V: protección efectiva y compatibilidad de masas.
- Detección de motor en marcha: protege la batería de arranque y funciona con alternadores Euro 5/6.
- Doble función: cargador o fuente de alimentación de 24V.
- Conexión en paralelo ilimitada: escalable a mayor potencia.
- Muy bajo consumo en reposo (< 1 mA).
- Bornes de tornillo robustos hasta 16 mm².
- Garantía Victron de 5 años.
Protecciones Incorporadas
- Protección contra sobrecalentamiento (reducción automática de corriente sobre 40°C).
- Protección contra cortocircuitos.
- Protección contra subtensión (desconexión bajo 7V, reinicio sobre 7,5V).
- Aislamiento galvánico de 200V.
- Fusible de entrada interno (no reemplazable).
Certificaciones y Normativas
- Seguridad: EN 60950
- Emisiones: EN 61000-6-3, EN 55014-1
- Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
- Directiva de automoción: ECE R10-5
¿Qué Incluye?
- 1 × Cargador CC/CC Victron Orion-Tr Smart 12/24-15 (360W) aislado.
- 1 × Manual de usuario.
Nota: No incluye cables de potencia ni accesorios adicionales (vendidos por separado).
Especificaciones obtenidas del datasheet oficial de Victron Energy. Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. Solartex es distribuidor autorizado en Chile.
