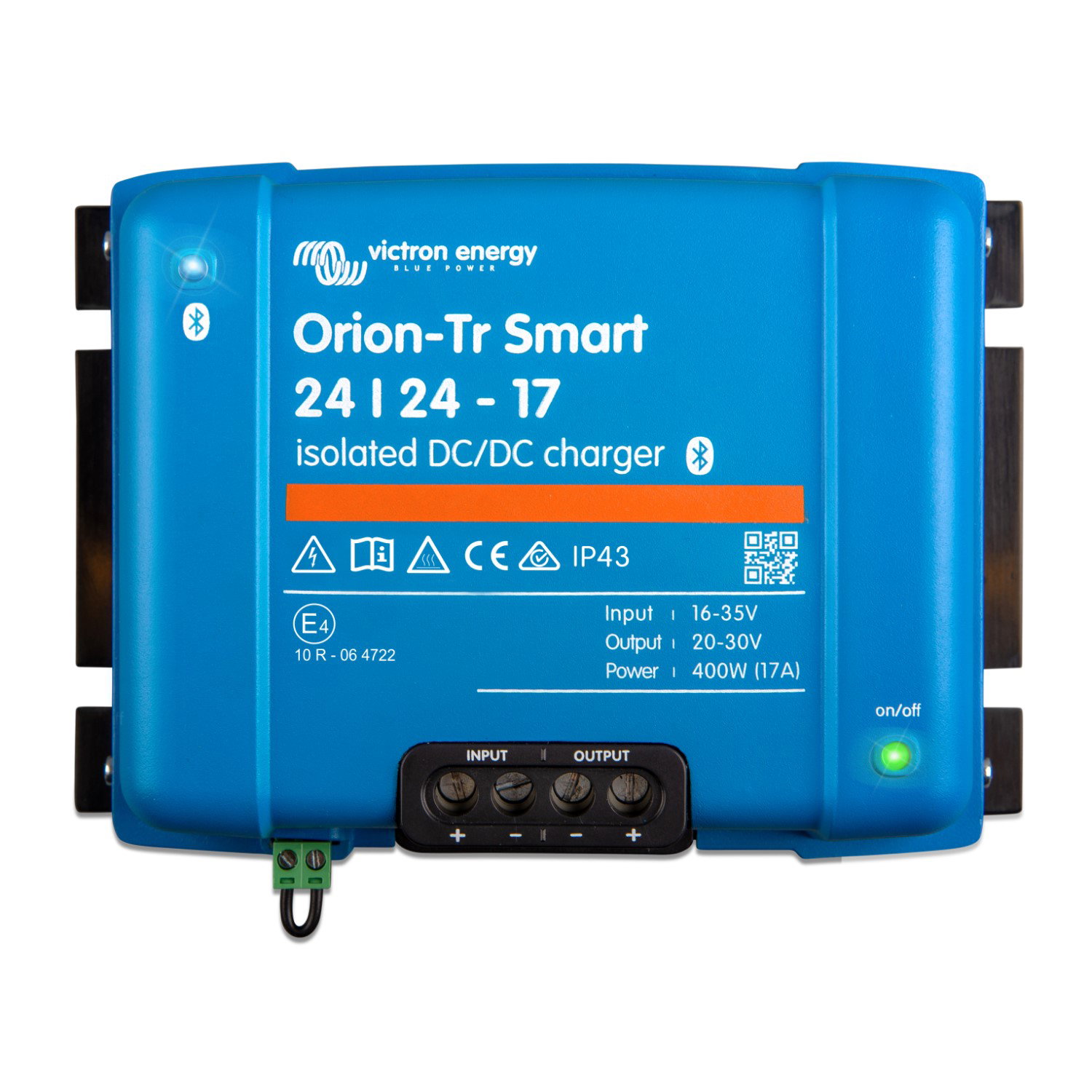

Convertidor DC/DC Orion-Tr Smart 24V a 24V 17A Aislado IP43

Cargador DC/DC Victron Orion-Tr Smart 24/24-17A | 400W – Aislado – Bluetooth – IP43

El cargador CC/CC Victron Orion-Tr Smart 24/24-17A es un cargador de baterías DC-DC profesional de igual tensión (24V a 24V), galvánicamente aislado, con algoritmo de carga adaptable de 3 etapas y Bluetooth integrado. Fabricado por Victron Energy (Países Bajos), es el modelo de mayor potencia de la línea Orion-Tr Smart aislada 24/24 y está diseñado para cargar una batería de servicio de 24V desde la batería de arranque y el alternador de un sistema de 24V, manteniendo ambos circuitos eléctricamente separados. Entrega 17A continuos a 24V (400W a 40°C), ofrece aislamiento galvánico de 200V, salida ajustable de 20-30V y puede configurarse y monitorearse completamente desde la aplicación VictronConnect vía Bluetooth. Es la solución ideal para sistemas de doble batería de 24V exigentes en camiones, buses, maquinaria y embarcaciones, cargando correctamente baterías de litio o plomo-ácido incluso en vehículos con alternador inteligente Euro 5/Euro 6 o con cables largos donde se producen caídas de tensión.

Características Destacadas

• Cargador DC-DC aislado de igual tensión (24V a 24V) con algoritmo de carga de 3 etapas: carga inicial (bulk), absorción y flotación, para una carga completa y segura de la batería de servicio de 24V, con separación galvánica entre circuitos.
• Bluetooth Smart integrado: monitoreo, configuración y actualización del cargador desde cualquier smartphone o tablet mediante la app VictronConnect, con función Instant Readout (lectura instantánea de datos sin necesidad de conectarse).
• Compatible con baterías de litio (LiFePO4) y plomo-ácido de 24V (AGM, Gel, líquida), con algoritmo de carga programable y perfiles de batería preconfigurados.
• Aislamiento galvánico de 200V entre entrada, salida y carcasa.
• Detección inteligente de alternador (motor en marcha): mecanismo de detección que permite el uso en vehículos con alternador inteligente Euro 5 y Euro 6.
• Detección de apagado del motor: detiene el cargador cuando el motor no está funcionando, impidiendo que se descargue la batería de arranque.
• Doble función: cargador de baterías o fuente de alimentación con tensión de salida fija configurable por Bluetooth.
• Corriente de salida continua: 17A a 40°C (400W) con picos hasta 25A durante 10 segundos.
• Potencia continua a 25°C: hasta 480W.
• Control On/Off remoto: mediante interruptor de baja potencia o conector bifásico.
• Conexión en paralelo ilimitada para incrementar la corriente de salida.
• Muy bajo consumo en reposo: menos de 1 mA.
• Protección IP43 en los componentes electrónicos (IP22 en el área de conexión), instalando con los bornes hacia abajo.
• Bornes de tornillo robustos, sin herramientas especiales, hasta 16 mm² (AWG6).
• Protección contra altas temperaturas y a prueba de cortocircuitos.
• Fusible de entrada interno (no reemplazable).
• Garantía Victron de 5 años.

Especificaciones Técnicas

Especificaciones Mecánicas y Ambientales

¿Qué es un Cargador DC-DC de Igual Tensión y Para Qué Sirve?

Un cargador DC-DC se utiliza para cargar una batería desde otra fuente de corriente continua. Este modelo es de igual tensión (24V a 24V): no cambia el nivel de voltaje, sino que carga una batería de servicio de 24V desde otra fuente de 24V (la batería de arranque y el alternador) manteniendo ambos circuitos galvánicamente aislados. Es la solución para sistemas de doble batería de 24V de alto consumo en camiones, buses, maquinaria pesada y embarcaciones.

A diferencia de conectar las baterías directamente, el Orion-Tr Smart 24/24-17 regula la carga con un algoritmo inteligente de 3 etapas, protege la batería de arranque de descargarse y, gracias a su aislamiento galvánico, evita problemas de masas, bucles de tierra y corrosión. Sus 17A de corriente lo hacen ideal para cargar bancos de servicio de 24V de gran capacidad en menos tiempo. Esto resulta especialmente importante en vehículos modernos con alternador inteligente Euro 5 o Euro 6, que a menudo entregan una tensión de carga demasiado baja, o cuando los cables son muy largos y se producen caídas de tensión.

Bluetooth Integrado y App VictronConnect

El Orion-Tr Smart incorpora Bluetooth Smart, lo que permite usar cualquier smartphone, tablet u otro dispositivo para monitorear el estado, cambiar los ajustes y actualizar el cargador cuando hay nuevas funciones de software disponibles, todo desde la app gratuita VictronConnect. La función Instant Readout muestra los datos más importantes, incluyendo avisos y alarmas, directamente en la lista de dispositivos sin necesidad de conectarse al producto.

Algoritmo de Carga Adaptable de 3 Etapas

El cargador utiliza un algoritmo de carga de 3 etapas: carga inicial (bulk) – absorción – flotación, completamente configurable según la química de la batería de 24V, con perfiles preconfigurados:

• Baterías de plomo-ácido: si las descargas son leves, el tiempo de absorción se mantiene corto para evitar sobrecargar la batería; tras una descarga profunda, el tiempo de absorción aumenta automáticamente para garantizar una recarga completa.
• Baterías de litio: el tiempo de absorción es fijo (2 horas por defecto).
• Salida fija: alternativamente, puede configurarse una tensión de salida fija para usar el equipo como fuente de alimentación de 24V.

Ideal para Alternadores Inteligentes (Euro 5 y Euro 6)

El Orion-Tr Smart es adecuado para vehículos con alternador inteligente. Incorpora una detección integrada de apagado del motor que detiene el cargador cuando el motor no está funcionando, impidiendo que se descargue la batería de arranque. De esta forma, la batería de servicio de 24V se carga solo cuando el vehículo está en marcha, de manera precisa y controlada.

Doble Función: Cargador o Fuente de Alimentación

Además de cargador de baterías, el Orion-Tr Smart puede usarse como fuente de alimentación de tensión constante de 24V, configurando una tensión de salida fija a través de Bluetooth. Esto lo hace versátil para alimentar equipos de 24V que requieran una tensión estable y aislada.

Aplicaciones Recomendadas

• Sistemas de doble batería de 24V de alto consumo: cargar un banco de servicio de 24V desde el alternador y la batería de arranque de 24V, con aislamiento entre ambos.
• Camiones, buses y vehículos comerciales de 24V: mantener cargada la batería de servicio de la zona de equipos con corriente alta (17A).
• Maquinaria pesada y agrícola de 24V con banco de servicio independiente de mayor capacidad.
• Embarcaciones con sistema de 24V: cargar la batería de servicio de 24V con aislamiento galvánico anti-corrosión.
• Eliminación de bucles de tierra entre la batería de arranque y la de servicio en sistemas de 24V.
• Carga de baterías de litio (LiFePO4) de 24V que requieren un perfil de carga controlado y aislado.
• Fuente de alimentación de 24V aislada y de tensión estable para equipos electrónicos.

¿Por qué elegir Victron Orion-Tr Smart 24/24-17?

• Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
• Mayor potencia de la línea 24/24 aislada: 400W continuos y 17A para los bancos de 24V más exigentes.
• Cargador aislado 24V a 24V: carga y separa galvánicamente dos circuitos de 24V.
• Carga inteligente de 3 etapas: carga completa y segura, prolongando la vida útil de la batería.
• Bluetooth y VictronConnect: configuración y monitoreo total desde el móvil.
• Compatible con litio y plomo-ácido: perfiles configurables para cada química.
• Aislamiento galvánico de 200V: elimina bucles de tierra y protege contra corrosión.
• Detección de motor en marcha: protege la batería de arranque y funciona con alternadores Euro 5/6.
• Doble función: cargador o fuente de alimentación de 24V.
• Alta eficiencia (89%): mínimas pérdidas en la conversión aislada.
• Conexión en paralelo ilimitada: escalable a mayor potencia.
• Muy bajo consumo en reposo (< 1 mA).
• Bornes de tornillo robustos hasta 16 mm².
• Garantía Victron de 5 años.

Protecciones Incorporadas

• Protección contra sobrecalentamiento (reducción automática de corriente sobre 40°C).
• Protección contra cortocircuitos.
• Protección contra subtensión (desconexión bajo 14V, reinicio sobre 15V).
• Aislamiento galvánico de 200V.
• Fusible de entrada interno (no reemplazable).

Certificaciones y Normativas

• Seguridad: EN 60950
• Emisiones: EN 61000-6-3, EN 55014-1
• Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Directiva de automoción: ECE R10-5

¿Qué Incluye?

• 1 × Cargador CC/CC Victron Orion-Tr Smart 24/24-17 (400W) aislado.
• 1 × Manual de usuario.

Nota: No incluye cables de potencia ni accesorios adicionales (vendidos por separado).

Especificaciones obtenidas del datasheet oficial de Victron Energy. Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. Solartex es distribuidor autorizado en Chile.
