DPS Protector Sobretensiones 2P 20ka-40ka 1000VDC

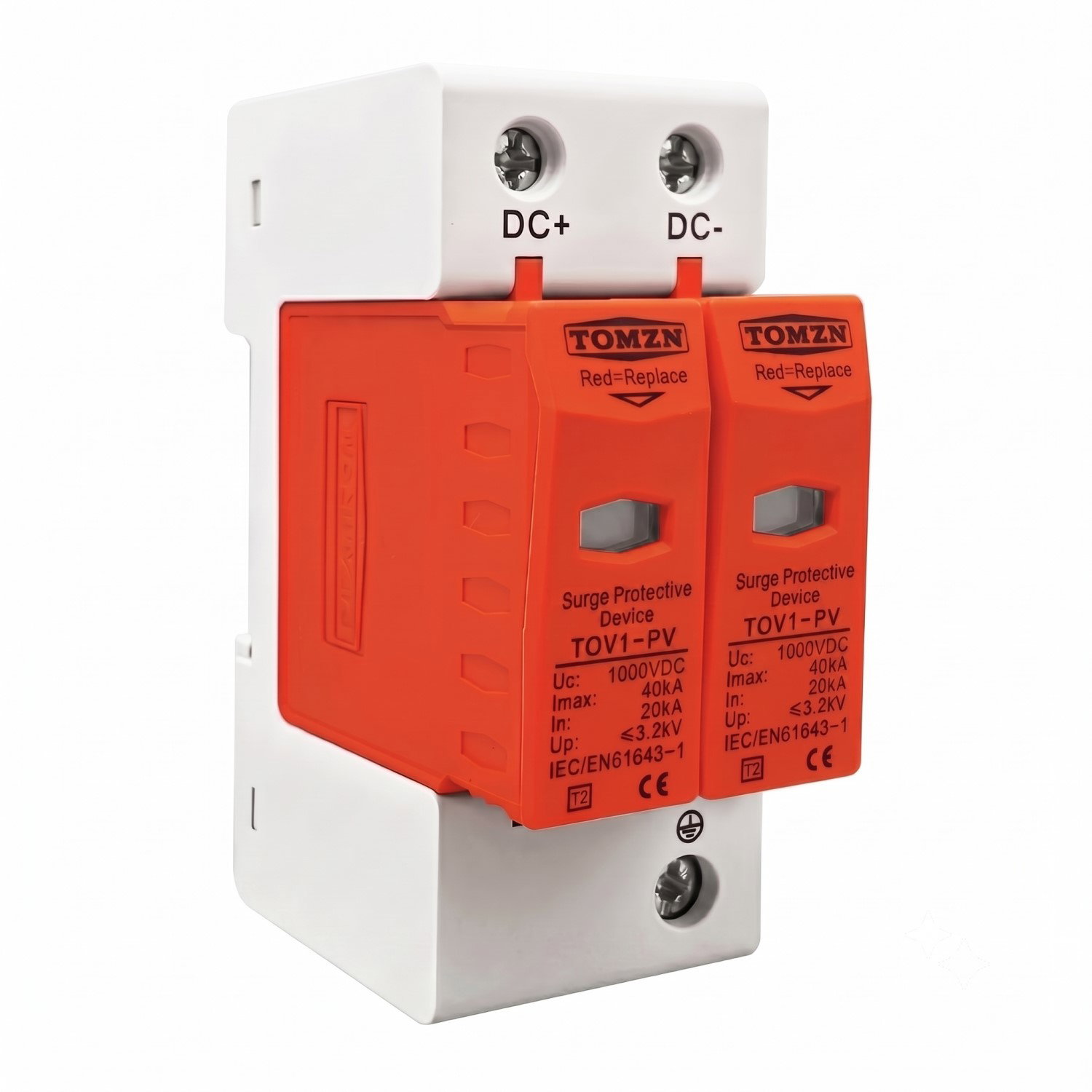

Protector de Sobretensiones DC TOMZN TOV1-PV 1000 Vcc 2P 20/40 kA para Sistemas Fotovoltaicos

El protector contra sobretensiones (SPD) TOMZN TOV1-PV es un dispositivo de Tipo 2 diseñado específicamente para el lado de corriente continua (CC) de las instalaciones solares. Se conecta en paralelo entre el polo positivo y el negativo del string fotovoltaico y deriva a tierra los picos de tensión transitorios provocados por descargas atmosféricas (rayos) y maniobras eléctricas, antes de que alcancen y dañen los paneles, el inversor o el regulador de carga.

Con una capacidad de descarga nominal de 20 kA y máxima de 40 kA (onda 8/20 µs), un tiempo de respuesta inferior a 1 µs y montaje en riel DIN de 35 mm, este protector aporta una capa de seguridad esencial y de fácil instalación para resguardar la inversión de todo el sistema solar. Su tensión máxima de operación de 1000 Vcc lo hace apto para strings largos en sistemas residenciales, comerciales e industriales.

Por qué proteger el lado CC de un sistema fotovoltaico

Los paneles solares se instalan a la intemperie y sobre superficies amplias, lo que los convierte en uno de los puntos más expuestos a las sobretensiones inducidas por tormentas eléctricas. Un solo pico de tensión puede inutilizar un inversor o degradar de forma permanente los paneles. El SPD actúa como una vía de baja impedancia hacia tierra: ante un transitorio, conduce la energía excedente lejos de los equipos sensibles y limita la tensión residual a un valor seguro (nivel de protección Up ≤ 2,5 kV). Es una de las medidas de protección más costo-efectivas para prolongar la vida útil de la instalación.

Características y ventajas

• Especializado en corriente continua: diseñado para la tensión y el comportamiento particular del CC fotovoltaico, donde un SPD de corriente alterna no es apto.
• Doble polo (DC+ / DC−): protege ambos polos del string y deriva a tierra, cubriendo los modos de falla típicos de los sistemas solares.
• Alta capacidad de descarga: 20 kA nominal y hasta 40 kA máximo, para disipar sobretensiones de alta energía sin degradarse, ideal para zonas con alta actividad eléctrica atmosférica.
• Apto para strings de hasta 1000 Vcc: cubre arreglos largos en sistemas residenciales, comerciales e industriales.
• Respuesta ultrarrápida: actúa en menos de 1 µs, limitando la tensión antes de que llegue a los equipos conectados.
• Cartucho reemplazable: los módulos se extraen e intercambian sin desconectar la base ni el cableado, lo que simplifica el mantenimiento.
• Indicador de estado visual: ventana verde cuando el módulo está operativo y roja cuando ha cumplido su vida útil y debe reemplazarse.
• Desconexión térmica interna: aísla el dispositivo de forma segura al final de su vida útil o ante una sobrecarga, evitando riesgos de calentamiento.
• Montaje en riel DIN 35 mm: formato modular estándar que se integra con facilidad en tableros y cajas de string.
• Respaldo normativo: conforme a las normas IEC 61643-31 y EN 50539-11, con certificación CE.

Aplicaciones recomendadas

Este protector es ideal para instalar en la caja de conexión de strings (string box) o en el tablero CC de:

• Sistemas fotovoltaicos off-grid (aislados) con regulador de carga.
• Sistemas on-grid e híbridos, en el tramo CC entre los paneles y el inversor.
• Instalaciones residenciales, comerciales y agrícolas con strings de hasta 1000 Vcc.

Importante: verifique que la tensión de circuito abierto del string (Voc), corregida por temperatura, no supere los 1000 Vcc de este modelo. La serie TOV1-PV también está disponible en una versión de 500 Vcc para strings más cortos.

Cómo funciona

En condiciones normales, el SPD permanece en estado de alta impedancia y es prácticamente invisible para el circuito. Cuando detecta un transitorio de sobretensión, su elemento interno cambia de manera instantánea a baja impedancia y desvía la corriente de descarga hacia tierra, recortando el pico de tensión. Una vez disipada la energía, vuelve a su estado de reposo. Por eso el SPD funciona como un elemento de sacrificio: protege a los equipos absorbiendo el daño en su lugar.

Especificaciones técnicas

Nota importante sobre el reemplazo

Al igual que un fusible, este protector es un elemento de sacrificio destinado a proteger los equipos del circuito. Ante descargas atmosféricas directas o picos de tensión muy elevados, el módulo puede agotar su vida útil al desviar la energía hacia tierra. Cuando el indicador cambie de verde a rojo, basta con reemplazar el cartucho afectado: gracias a su diseño modular, no es necesario desmontar la base ni el cableado. Para una protección óptima, se recomienda instalar el SPD junto con una puesta a tierra adecuada y las protecciones de respaldo que indique la normativa.
