Fusible MEGA 125A 70V CC M8 para Banco de Batería

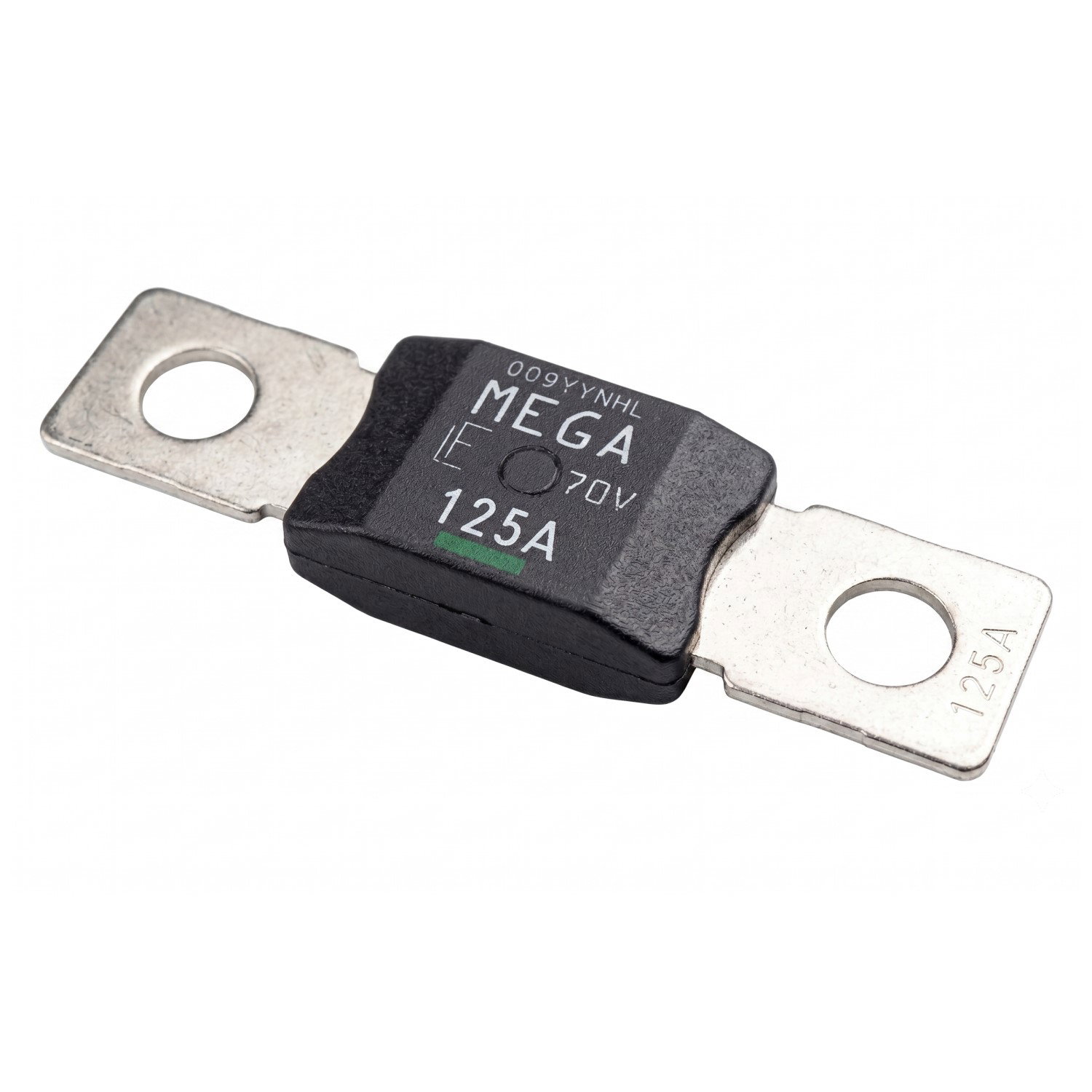

Fusible MEGA 125A 70V CC Littelfuse SF51 — Bolt-down M8 para Bancos de Baterías

El Fusible MEGA 125A 70V CC Littelfuse SF51 es un fusible de alta capacidad bolt-down (atornillado) fabricado por Littelfuse, el creador y referente mundial del formato MEGA con más de 90 años de trayectoria en protección eléctrica. Diseñado bajo la norma ISO 20934 Tipo SF51 y certificado UL, este fusible utiliza tecnología de pastilla de difusión (diffusion pill technology) que entrega una característica tiempo-corriente con retardo predecible, ideal para proteger circuitos sometidos a grandes corrientes de irrupción (inrush) como bancos de baterías de litio LiFePO4, alternadores de alta capacidad, cableado de gran calibre y conexiones DC de inversores en sistemas solares off-grid e híbridos. Con tensión nominal de 70V CC, el MEGA SF51 entrega el margen de seguridad correcto sobre los 58,4V de tensión máxima de carga de una batería LiFePO4 de 51,2V (16 celdas en serie), siendo la opción técnicamente recomendada por encima del MEGA 58V cuyo margen es prácticamente nulo en esta aplicación.

A diferencia de los fusibles MIDI (de menor capacidad) o de fusibles genéricos importados sin certificación, el MEGA Littelfuse SF51 ofrece capacidad de interrupción certificada de 2.500 A @ 70V CC, lo que significa que es capaz de interrumpir de forma segura un cortocircuito severo en un banco de baterías de litio, donde las corrientes de falla pueden superar fácilmente los 1.000 A en los primeros milisegundos. Esta característica es crítica en sistemas con baterías litio modernas (Pylontech, Felicity, BessEnergy, LUNA2000, Crown Micro, Ultracell, Nimac), donde la baja impedancia interna de las celdas permite corrientes de falla muy elevadas que un fusible inadecuado no podría interrumpir, generando arco eléctrico sostenido y riesgo de incendio.

Aplicaciones Principales del Fusible MEGA 125A 70V

El Fusible MEGA Littelfuse 125A 70V SF51 está diseñado para proteger circuitos DC de alta corriente en sistemas eléctricos profesionales. A continuación las aplicaciones más comunes:

• Protección de bancos de baterías LiFePO4 48V (51,2V) en sistemas solares off-grid: Aplicación principal del calibre 125A. Protege el cable de interconexión batería-inversor en sistemas con baterías de 100Ah a 200Ah conectadas a inversores de 3 kVA a 5 kVA.
• Protección de baterías de respaldo en sistemas ESS residenciales: Apto para bancos Pylontech US5000/US3000, Felicity LPBF, BessEnergy, LUNA2000-5KW, Crown Micro y similares en sistemas de respaldo eléctrico residencial.
• Protección de circuitos DC en inversores híbridos: Instalación en el cable positivo entre batería e inversor Huawei SUN2000-5KTL, Solis S6-EH3P, GoodWe ES, Solplanet ASW Hybrid, Voltronic Axpert y similares de hasta 5 kVA.
• Sistemas solares marinos y embarcaciones: Protección de bancos de baterías en yates, lanchas y veleros con sistemas eléctricos de 24V o 48V con consumo elevado.
• Motorhomes premium y vehículos recreativos: Protección del cableado principal de bancos de litio de alta capacidad en RVs con inversores de hasta 5 kVA.
• Sistemas de respaldo UPS profesionales: Apto para sistemas SAI con bancos de baterías de litio en oficinas, telecomunicaciones, servidores y centros de monitoreo críticos.
• Protección de circuitos DC en cabinas eléctricas industriales: Instalación en tableros DC, gabinetes de respaldo y aplicaciones de bombeo solar con bancos de baterías.
• Vehículos eléctricos artesanales (DIY EV): Protección de circuitos de alta corriente en proyectos de conversión a tracción eléctrica con baterías de litio.
• Reemplazo y mantención de fusibles MEGA existentes: Repuesto directo para sistemas con portafusibles MEGA SF51 estándar (pitch 51 mm, perforación M8).

Función y Ventajas Técnicas del MEGA 70V SF51

El Fusible MEGA Littelfuse cumple una función crítica en cualquier sistema con banco de baterías: interrumpir el flujo de corriente de forma segura ante una falla en milisegundos, antes de que el cable principal o el inversor sufran daños catastróficos por sobrecorriente o cortocircuito. La elección incorrecta del fusible (tensión insuficiente, capacidad de interrupción baja, formato erróneo) puede generar fallas en cascada de altísimo riesgo: un fusible que no extingue el arco DC mantiene el cortocircuito activo, fundiendo el portafusibles, prendiendo el cableado y, en casos extremos, generando incendios en el banco de baterías de litio (con consecuencias particularmente severas por el contenido energético de las celdas LiFePO4).

Las ventajas técnicas concretas del MEGA Littelfuse 70V SF51 sobre alternativas como MIDI 58V, fusibles genéricos sin marca o fusibles automotrices comunes son:

• Tensión nominal 70V CC con margen real sobre 58,4V: Asegura extinción confiable del arco DC en sistemas LiFePO4 de 48V a plena carga, donde el MIDI 58V queda al límite.
• Capacidad de interrupción 2.500 A @ 70V CC: Margen amplio sobre las corrientes de falla típicas de bancos de litio domésticos, garantizando interrupción segura.
• Tecnología de pastilla de difusión: Curva tiempo-corriente con retardo predecible, evita disparos espurios durante el arranque de cargas inductivas (refrigeradores, bombas, aires acondicionados) mientras mantiene respuesta rápida ante falla real.
• Resistencia en frío 0,37 mΩ: Baja resistencia interna que minimiza la caída de tensión (típicamente 70,4 mV a corriente nominal) y reduce las pérdidas térmicas en operación continua.
• Terminales de cobre estañado: Aleación de cobre con baño de estaño para baja resistencia de contacto y protección contra corrosión galvánica frente a terminales de aluminio o latón.
• Carcasa de PPA-GF33 con clasificación UL 94 HB: Material termoplástico de alta resistencia mecánica y térmica, reforzado con fibra de vidrio al 33%, resiste temperaturas operativas de hasta 125°C.
• Indicación visual del calibre: Estampado de alto contraste con código de color (banda verde para 125A) que evita confusiones durante mantención y reemplazo.
• Pitch 51 mm normalizado: Distancia entre centros de perforación de 50,8 mm conforme a ISO 20934 SF51, garantiza compatibilidad con portafusibles MEGA estándar del mercado y previene reemplazo accidental por fusibles de otros tipos.
• Certificación UL US-2239199-0: Producto certificado por Underwriters Laboratories, válido para instalaciones que exigen componentes con certificación internacional.
• Cumplimiento RoHS: Libre de sustancias peligrosas conforme a la directiva europea.

Especificaciones Técnicas del Fusible MEGA 125A 70V SF51

Curva de Desclasificación (Derating) por Temperatura

La capacidad real del fusible depende de la temperatura ambiente del entorno donde se instala. Estos son los valores oficiales de Littelfuse para el calibre 125A:

Para instalaciones en cuartos de baterías sin ventilación o en gabinetes cerrados expuestos al sol (caso común en Chile en localidades del norte y centro), considerar el efecto de la temperatura ambiente al elegir el calibre. En aplicaciones donde la temperatura del gabinete supera 65°C de forma sostenida, el fusible 125A entrega solo ~100A de capacidad real continua.

Compatibilidad con Baterías de Litio LiFePO4 48V (51,2V)

El calibre 125A del MEGA SF51 corresponde aproximadamente a una descarga de 1,25C en una batería LiFePO4 de 100Ah, lo que cubre los siguientes inversores con margen adecuado:

Consideraciones de Instalación

• Portafusibles requerido: El fusible MEGA no se instala directamente sobre los bornes de la batería. Requiere un portafusibles MEGA SF51 con pitch 51 mm y pernos M8, disponible en Solartex.
• Torque de apriete obligatorio: Apretar los pernos M8 con torquímetro calibrado a 12 Nm ± 1 Nm. Un apriete insuficiente genera puntos calientes por mala conducción; un apriete excesivo deforma el terminal del fusible y compromete su integridad mecánica.
• Polaridad indistinta: El fusible MEGA puede instalarse en cualquier dirección, pero la práctica estándar es conectarlo en el cable positivo (+) entre la batería y el inversor, lo más cerca posible del borne positivo de la batería (idealmente a menos de 30 cm).
• Verificación post-instalación: Tras conectar el fusible, verificar con multímetro la continuidad entre los dos terminales (resistencia ~ 0,37 mΩ, prácticamente cortocircuito), y la ausencia de calentamiento anormal después de 30 minutos de operación bajo carga nominal.
• NO usar para tensiones superiores a 70V CC: El fusible está certificado para 70V CC máximo. No instalar en sistemas con tensión de bus superior, como sistemas FV de string de 300V o 600V CC.
• Reemplazo solo con fusibles del mismo calibre y tipo: Ante una falla que funde el fusible, identificar y resolver la causa raíz antes de reemplazar. Usar siempre un fusible MEGA SF51 70V del mismo amperaje; nunca sustituir por un fusible MIDI, ANL, automotriz común o de mayor amperaje.

¿Por Qué Comprar el MEGA Littelfuse y No Una Alternativa Genérica?

El mercado chileno está saturado de fusibles MEGA genéricos importados sin certificación, vendidos a precios atractivos. Sin embargo, en una aplicación crítica como la protección de un banco de baterías de litio, las diferencias técnicas con un Littelfuse certificado son significativas:

• Capacidad de interrupción real verificada: Littelfuse certifica el ensayo de interrupción a 2.500 A en laboratorio acreditado. Los fusibles genéricos suelen replicar el formato externo sin garantía del elemento fusible interno ni de la cámara de extinción.
• Trazabilidad de lote: Cada fusible Littelfuse tiene número de parte y lote rastreable, lo que permite identificar partidas defectuosas si se produjera una falla sistemática.
• Curva tiempo-corriente caracterizada: Littelfuse publica curvas T-I oficiales validadas en laboratorio. Los fusibles genéricos no publican datos o publican gráficos copiados sin ensayo propio.
• Material de carcasa especificado: PPA-GF33 con clasificación UL 94 HB es un termoplástico de alta gama. Las réplicas suelen usar plásticos genéricos sin certificación de flamabilidad, riesgosos en caso de sobrecalentamiento.
• Certificación UL e ISO: Requisito habitual para inspecciones técnicas de aseguradoras y para regularización ante SEC en instalaciones comerciales.

¿Por Qué Comprar tu Fusible MEGA en Solartex?

El Fusible MEGA 125A 70V CC Littelfuse SF51 disponible en Solartex Chile es el fusible recomendado de fábrica para la protección DC de bancos de baterías LiFePO4 de 48V (51,2V nominal) conectados a inversores de 3 kVA a 5 kVA. Su tensión nominal de 70V entrega el margen real sobre los 58,4V de carga máxima de las baterías de litio, su capacidad de interrupción certificada de 2.500 A asegura corte seguro de cortocircuitos en bancos modernos de baja impedancia, y su certificación UL e ISO 20934 lo posicionan como el componente de protección estándar de instaladores profesionales y técnicos certificados. Combínalo con los portafusibles MEGA SF51 M8, los cables AWG 1/0 Nexans Multiflex y los terminales EKOLINE AWG 1/0 M8 disponibles en Solartex para armar conexiones DC profesionales con calidad de fábrica. Disponible con stock permanente, despacho rápido a todo Chile y soporte técnico especializado para dimensionar el fusible adecuado a tu sistema específico.
