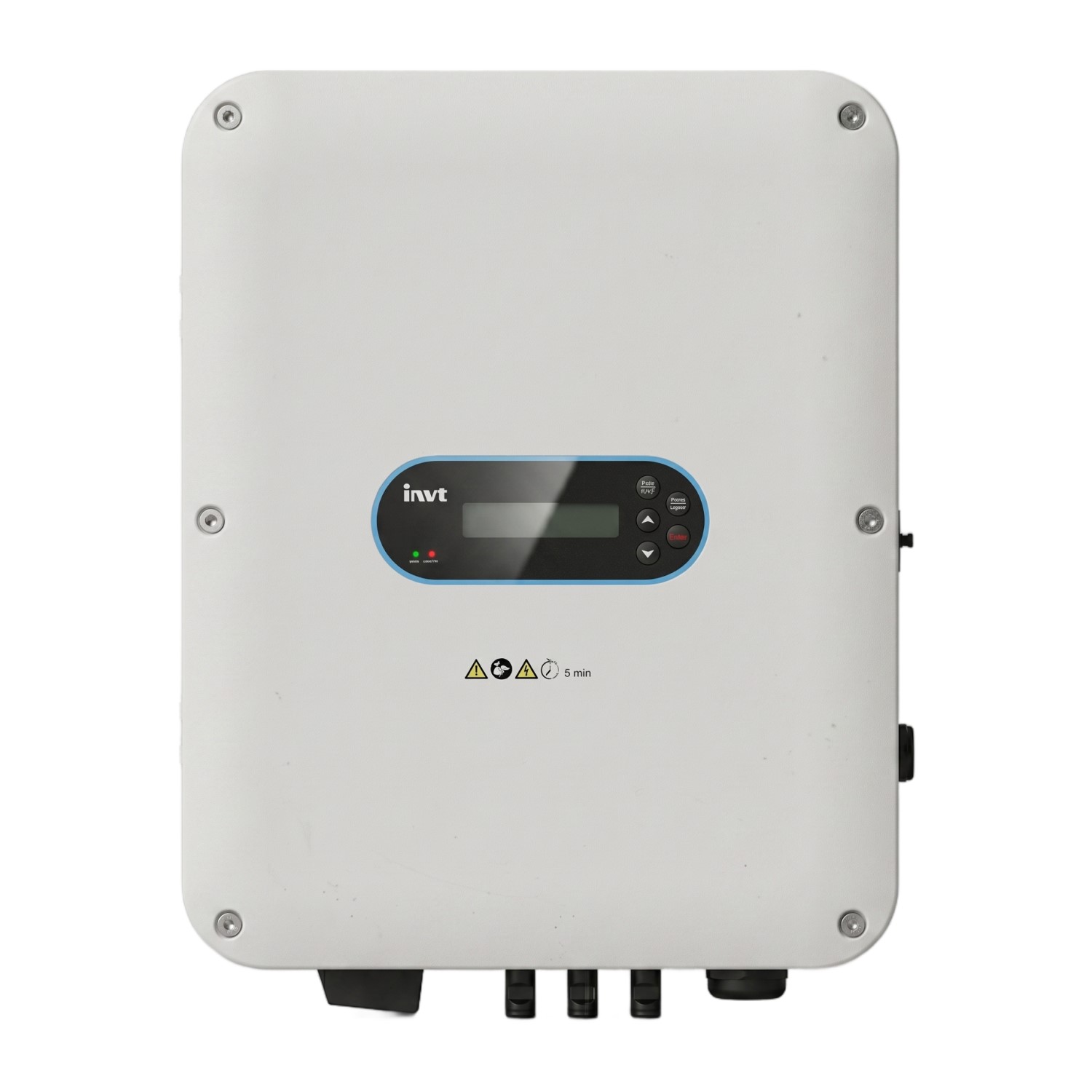

Inversor / Controlador de Bombeo Solar INVT SP100-2R2-2-T-6-S | 220V Mono/Trifásico · 2,2 kW (3 HP) · Entrada CC + CA con Conmutación Automática y Boost · IP66
El INVT SP100-2R2-2-T-6-S es un controlador (variador de frecuencia / VFD) de bombeo solar híbrido de la serie SP100, diseñado para accionar bombas monofásicas o trifásicas de 220V de hasta 2,2 kW (3 HP). Es ideal para bombas de uso doméstico, pecuario y de riego de mediana escala, donde se busca un sistema solar confiable pero con la tranquilidad de un respaldo eléctrico.
Su gran diferencial es la entrada dual CC + CA con conmutación automática: el equipo trabaja preferentemente con la energía de los paneles solares y, cuando la radiación es insuficiente, conmuta automáticamente a la red eléctrica o a un generador para mantener el bombeo, volviendo al solar apenas la luz se recupera. A esto se suma el módulo Boost integrado, que permite arrancar a baja tensión fotovoltaica y, por lo tanto, usar menos paneles solares.

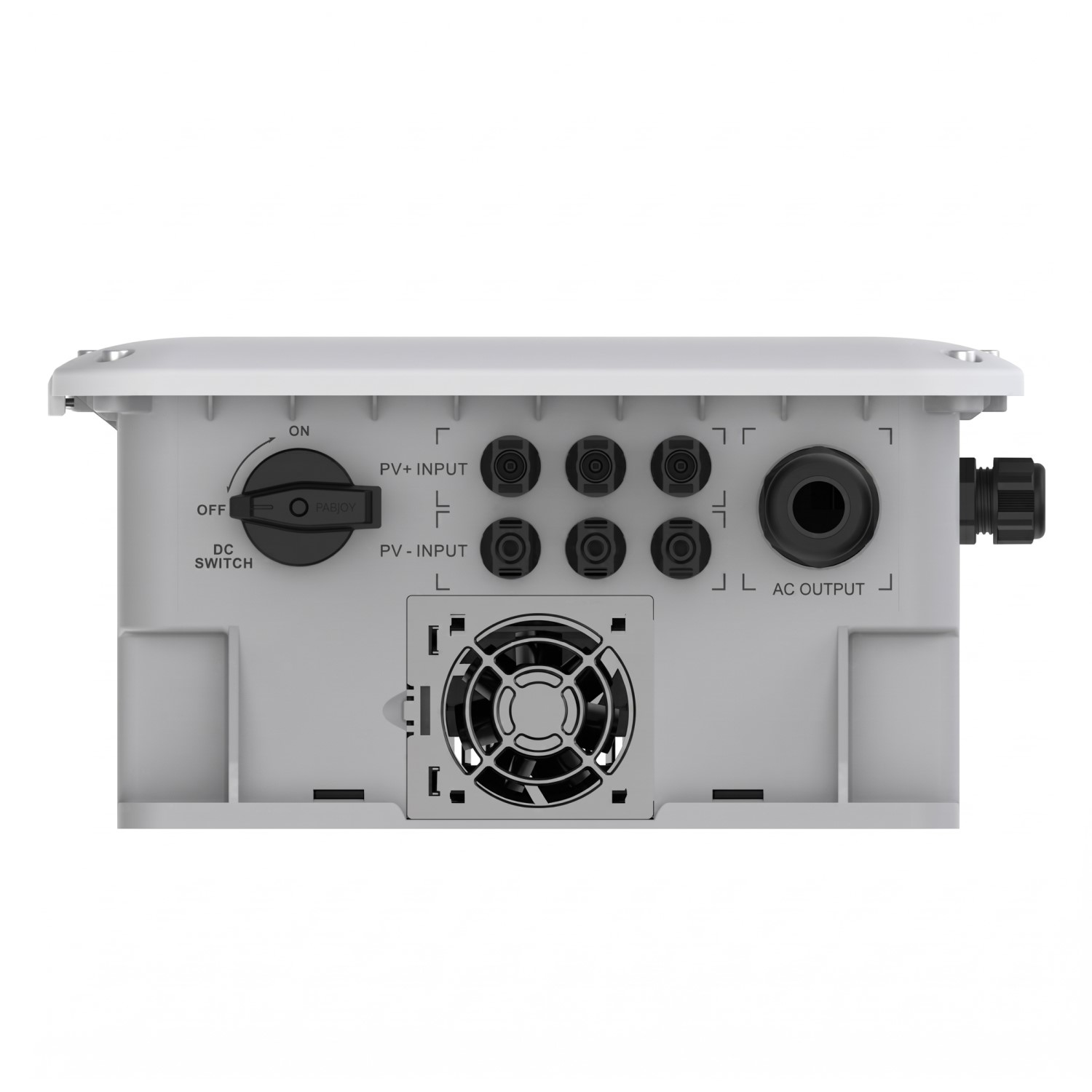

Viene en un gabinete todo-en-uno con protección IP66 que integra internamente el interruptor (disyuntor) CC, el fusible, el descargador de sobretensiones (SPD) y el busbar, eliminando la necesidad de un tablero combinador. Incorpora un algoritmo MPPT con eficiencia del 99%, arranque y parada automáticos, protección contra marcha en seco, pantalla LCD integrada y monitoreo remoto opcional por 4G o WiFi.
Entrada Dual CC + CA con Conmutación Automática
Este modelo permite conectar simultáneamente los paneles solares y una fuente de corriente alterna (red eléctrica o generador). El equipo selecciona automáticamente la fuente óptima según la radiación solar disponible:
- Cuando la luz solar es suficiente, utiliza los paneles solares como fuente principal de energía.
- Cuando la radiación es débil (mañana, tarde, días nublados), conmuta automáticamente a la fuente CA para no detener el bombeo.
- Cuando la luz vuelve a ser suficiente, retoma automáticamente la energía solar.
Todo el proceso de detección y conmutación es 100% automático, sin intervención del usuario. Esto garantiza un suministro de agua continuo y maximiza el ahorro de combustible o energía de red, ya que la CA solo se usa cuando realmente hace falta.
Módulo Boost Integrado: Menos Paneles, Arranque Anticipado
El módulo Boost (elevador de tensión) integrado permite que el inversor comience a trabajar con una tensión fotovoltaica baja (desde ~70 VCC), elevándola internamente al nivel necesario para operar la bomba. Las ventajas prácticas son:
- Se necesitan menos paneles solares en serie para arrancar el sistema, reduciendo el costo de instalación.
- Arranque más temprano y parada más tardía: el equipo opera durante más horas del día, aumentando el volumen total de agua bombeada.
- Mayor flexibilidad de diseño del arreglo solar en espacios reducidos.
Características Destacadas
- Potencia de 2,2 kW (3 HP) con salida 220V para bombas monofásicas o trifásicas.
- Entrada dual CC + CA con conmutación automática: respaldo de red o generador sin cortar el bombeo.
- Módulo Boost integrado: menos paneles y arranque a baja tensión.
- Algoritmo MPPT con eficiencia del 99%: máximo aprovechamiento del arreglo solar en tiempo real.
- Gabinete todo-en-uno IP66: disyuntor CC, fusible, SPD y busbar integrados; sin tablero combinador adicional.
- Arranque y parada automáticos según la radiación solar.
- Protección contra marcha en seco y detección de estanque lleno / fuente vacía.
- Cálculo de caudal sin sensor y funciones específicas de control de bomba.
- Diodo anti-retorno incorporado contra inversión de polaridad fotovoltaica.
- Admite cable al motor hasta 200 metros sin necesidad de reactor.
- Pantalla LCD integrada con teclado para configuración y lectura de parámetros.
- Programación de encendido / apagado por temporizador.
- Monitoreo y control remoto por módulo 4G o WiFi (opcional).
- Refrigeración por ventilador, construcción robusta y libre de mantenimiento.
- Montaje en pared o sobre la estructura de los paneles.
Protecciones Integradas
- Protección contra cortocircuito.
- Protección contra sobrecarga.
- Protección por alta y baja tensión de entrada.
- Protección contra marcha en seco / baja carga.
- Detección de estanque lleno y fuente vacía.
- Protección contra sobretemperatura.
- Descargador de sobretensiones (SPD) integrado.
Dimensionamiento y Configuración de Paneles
Gracias al módulo Boost, este equipo requiere pocos paneles. La configuración recomendada por INVT es de aproximadamente 5 paneles en serie (módulos de ~540 W, Voc ≈ 49 V), lo que entrega cerca de 2.700 Wp para esta bomba de 2.200 W: un sobredimensionamiento sano que aprovecha el Boost para arrancar a baja tensión.
Si trabaja con módulos de menor potencia (por ejemplo 450 W), puede usar 5 a 6 paneles en serie manteniéndose dentro del rango de entrada (máximo 450 VCC). Nuestro equipo técnico puede ayudarle a ajustar el arreglo según su bomba, altura de elevación (HMT) y caudal requerido.
Especificaciones Técnicas
| Modelo | SP100-2R2-2-T-6-S |
| Tipo | Controlador / VFD de bombeo solar híbrido (CC + CA) con Boost |
| Entrada CC (Fotovoltaica) | |
| Tensión máxima de entrada | 450 VCC |
| Tensión de arranque | 100 VCC |
| Tensión mínima de trabajo | 70 VCC |
| Rango de tensión MPPT | 100 – 400 VCC |
| Módulo Boost | Integrado |
| Corriente máxima fotovoltaica | 15 A |
| Eficiencia MPPT | 99% |
| Configuración de paneles recomendada | 5 × 1 (módulos de ~540 W, Voc ≈ 49 V) |
| Entrada CA (Red / Generador) | |
| Tensión de entrada | 220 – 240 VCA (monofásica / trifásica) |
| Corriente máxima de entrada | 11 A (trifásico) / 24 A (monofásico) |
| Conmutación CC/CA | Automática |
| Salida CA (Motor) | |
| Potencia nominal | 2.200 W (2,2 kW / 3 HP) |
| Corriente nominal de salida | 10 A (trifásico) / 14 A (monofásico) |
| Tensión de salida nominal | 220 – 240 V, monofásico o trifásico |
| Rango de frecuencia de salida | 0 – 400 Hz |
| Tipo de motor | Monofásico o trifásico |
| Longitud máx. de cable al motor | 200 m sin reactor |
| Comunicación y Control | |
| Interfaz local | Pantalla LCD + teclado |
| Comunicación remota | 4G / WiFi (módulo opcional) |
| Programación por temporizador | Sí (ON/OFF) |
Especificaciones Mecánicas y Ambientales
| Grado de protección | IP66 |
| Refrigeración | Por ventilador |
| Temperatura de operación | -10°C a +60°C (eficiencia reducida sobre 45°C) |
| Altitud máxima | 3.000 m (reducción 1% por cada 100 m sobre 1.000 m) |
| Modo de instalación | Montaje en pared o sobre estructura de paneles |
| Dimensiones (L × An × P) | 29,8 × 37,2 × 15,0 cm |
| Peso | 5,0 kg |
Comparativa de la Familia SP100 con Boost (modelos -T)
| Modelo | Potencia | Tensión CA / CC | Corriente de salida | Corriente máx. FV | Paneles (540 W) |
|---|---|---|---|---|---|
| SP100-0R7-2-T-6-S | 0,75 kW (1 HP) | 220V mono/tri · CC 100–450V | 4,2 A (3F) / 7,2 A (1F) | 15 A | 2 × 1 |
| SP100-1R5-2-T-6-S | 1,5 kW (2 HP) | 220V mono/tri · CC 100–450V | 7,5 A (3F) / 10,2 A (1F) | 15 A | 4 × 1 |
| SP100-2R2-2-T-6-S | 2,2 kW (3 HP) | 220V mono/tri · CC 100–450V | 10 A (3F) / 14 A (1F) | 15 A | 5 × 1 |
| SP100-2R2-4-T-6-S | 2,2 kW (3 HP) | 380V trifásico · CC 220–900V | 5,5 A | 15 A | 5 × 1 |
| SP100-004-4-T-6-S | 4 kW (5,5 HP) | 380V trifásico · CC 220–900V | 9,5 A | 15 A | 9 × 1 |
Aplicaciones Recomendadas
- Agua doméstica y suministro para viviendas y parcelas.
- Riego de pequeña y mediana escala, huertos y cultivos.
- Ganadería: abrevaderos y bebederos para animales.
- Llenado de estanques y reservorios.
- Piscicultura y recirculación de agua.
- Pozos con bombas monofásicas o trifásicas de hasta 3 HP.
¿Por qué elegir el INVT SP100 con Boost?
- Suministro de agua sin cortes: conmutación automática a red o generador cuando falta sol.
- Ahorro en paneles: el Boost reduce la cantidad de módulos necesarios.
- Compatibilidad mono y trifásica: acciona la bomba que tenga, 220V.
- Sistema más simple y económico: todo integrado en IP66, sin tablero externo.
- Máximo aprovechamiento solar: MPPT al 99%.
- Operación autónoma y monitoreo remoto por 4G/WiFi.
- Ecológico, silencioso y libre de mantenimiento.
¿Qué incluye?
- 1 × Controlador de bombeo solar INVT SP100-2R2-2-T-6-S.
- 1 × Manual de usuario.
Nota: el módulo de comunicación 4G / WiFi, los paneles solares, la bomba, los sensores de nivel y el cableado se venden por separado.
Especificaciones obtenidas del catálogo y datasheet oficial de INVT (Shenzhen INVT Electric Co., Ltd). Sujetas a cambios sin previo aviso por parte del fabricante. Para dimensionamiento del arreglo solar y selección de la bomba, contacte a nuestro equipo técnico.
