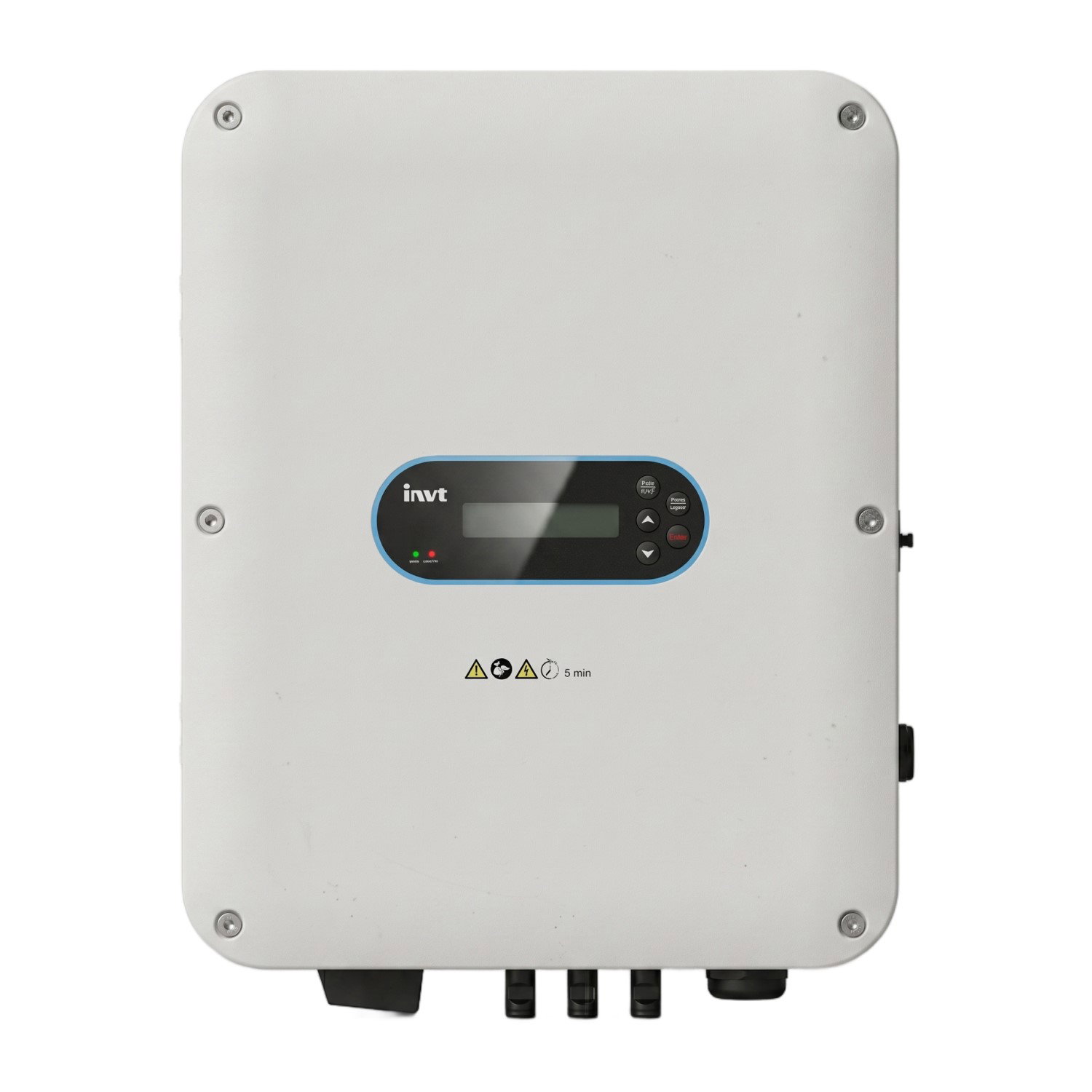

El Inversor de Bombeo Solar INVT SP100 (también llamado variador de frecuencia o VFD para bombeo solar) es un equipo de nueva generación diseñado específicamente para sistemas de bombeo de agua alimentados por energía solar. Con una potencia de 11 kW (15 HP), salida trifásica de 380V y entrada exclusiva desde paneles fotovoltaicos (CC) de alto voltaje, controla bombas trifásicas de gran caudal de forma confiable, ecológica y rentable, sin necesidad de conexión a la red eléctrica.
Su gabinete de diseño innovador ofrece protección IP66, asegurando durabilidad y excelente disipación de calor en instalaciones a la intemperie. Integra en un solo equipo el disyuntor de CC, el fusible, el protector contra descargas atmosféricas (SPD) y el busbar, por lo que no es necesario armar un gabinete combinador por separado, simplificando la instalación y reduciendo costos.
Admite un amplio rango de entrada desde paneles solares (hasta 900V CC) y permite la conexión de cables de potencia CA hacia el motor de hasta 200 metros sin necesidad de un reactor, lo que entrega una configuración flexible para cada proyecto. Su algoritmo MPPT de alta velocidad con 99% de eficiencia realiza el seguimiento en tiempo real del punto de máxima potencia, maximizando el caudal de la bomba a lo largo del día.
La pantalla LCD integrada muestra el estado y los parámetros de funcionamiento de forma intuitiva, y permite programar el encendido y apagado del equipo por temporizador. Con los módulos opcionales 4G o WiFi es posible monitorear y controlar el equipo de forma remota desde el computador o el teléfono móvil.
Características principales
- Potencia: 11 kW (15 HP)
- Entrada: Solo CC (paneles solares), rango 250V – 900V
- Salida: 380V trifásico, para motores trifásicos
- Eficiencia MPPT: 99%
- Grado de protección: IP66, apto para instalación en exteriores
- Refrigeración: Por ventilador
- Montaje: En pared o sobre la estructura de los paneles solares
- Libre de mantenimiento
Ventajas
- Algoritmo MPPT avanzado de alta velocidad para el seguimiento en tiempo real de la energía y la mejora de la recolección.
- Integra disyuntor de CC, fusible, SPD y busbar: reemplaza al gabinete combinador tradicional.
- Resistencia IP66 contra polvo, agua, humedad e insectos.
- Admite cables de potencia de hasta 200 metros sin necesidad de reactor.
- Diodo de protección contra polaridad inversa.
- Conversión más eficiente que requiere menos paneles.
- Arranque y parada automáticos en función de la radiación solar.
- Programación de encendido y apagado por temporizador.
- Control y monitoreo remoto opcional por 4G o WiFi.
- Construcción robusta con componentes de alta calidad que resisten temperaturas extremas.
Protecciones integradas
- Cortocircuito
- Sobrecarga
- Alta tensión de entrada
- Baja tensión de entrada
- Sobretemperatura
- Sobretensión y descargas atmosféricas
- Funcionamiento en seco (protección de baja carga)
- Nivel de agua: tanque lleno y tanque vacío
Especificaciones técnicas
| Marca | INVT |
| Serie | SP100 |
| Modelo | SP100-011-D4-6-S |
| Tipo | Inversor / Variador de frecuencia (VFD) para bombeo solar |
| Potencia nominal de salida | 11.000 W – 11 kW (15 HP) |
| Tipo de entrada | Solo CC (fotovoltaica) |
| Voltaje de entrada máximo | 900 V CC |
| Voltaje de arranque | 300 V CC |
| Voltaje mínimo de trabajo | 250 V CC |
| Rango de voltaje MPPT | 300 – 850 V CC |
| Voltaje MPPT óptimo | 570 V CC |
| Eficiencia MPPT | 99% |
| Corriente máxima de entrada | 30 A |
| Voltaje de salida nominal | 380 – 440 V CA (trifásico) |
| Corriente nominal de salida | 25 A |
| Rango de frecuencia de salida | 0 – 400 Hz |
| Potencia máxima de bomba | 15 HP |
| Tipo de motor | Trifásico |
| Distancia máxima de cable al motor | 200 m, sin reactor |
| Grado de protección | IP66 |
| Modo de instalación | Montaje en pared |
| Refrigeración | Por ventilador |
| Temperatura de operación | -10°C a +60°C (eficiencia reducida desde 45°C) |
| Altitud | Hasta 3.000 m (eficiencia reducida desde 1.000 m: 1% por cada 100 m de ascenso) |
| Pantalla | LCD integrada |
| Comunicación | RS485 / 4G / WiFi (opcional) |
| Dimensiones (L x A x P) | 298 x 372 x 150 mm |
| Peso | 5,0 kg |
Configuración recomendada de paneles solares
Configuración sugerida: 28 paneles solares de 550W (14 en serie x 2 cadenas), equivalente a una potencia instalada aproximada de 15.400 Wp.
Aplicaciones
- Riego agrícola
- Suministro de agua a comunidades y agua doméstica
- Ganadería de pastoreo
- Piscicultura
- Control del desierto y reforestación
