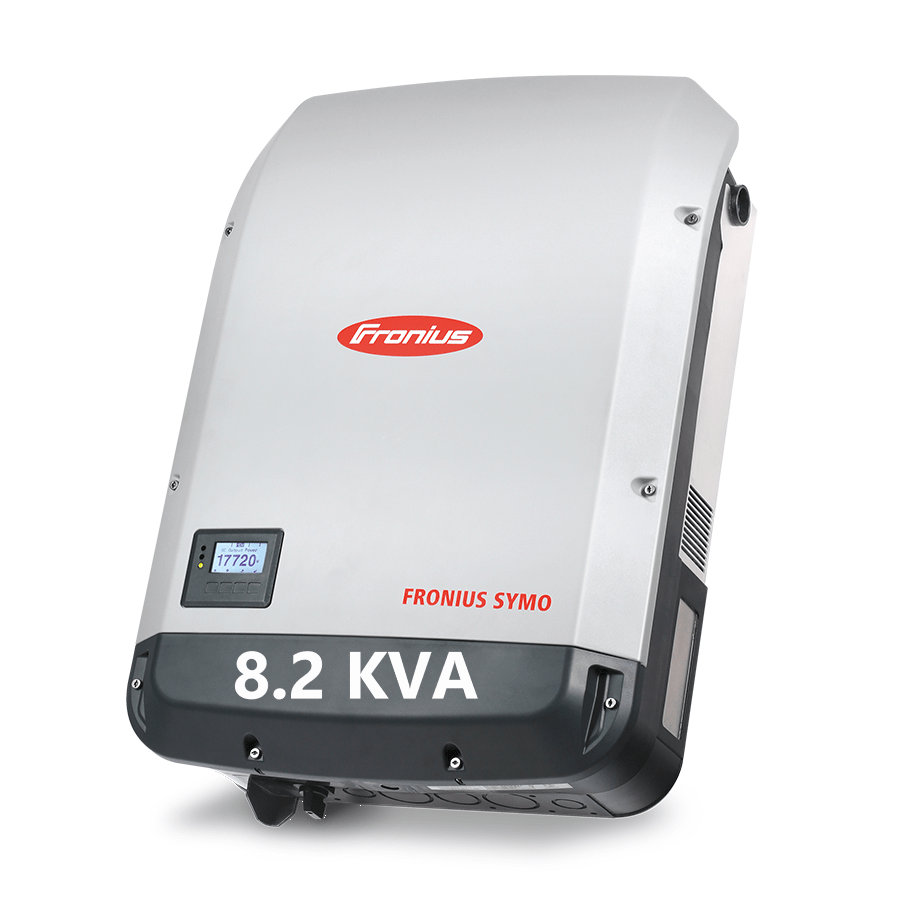

Inversor Fronius Symo 8.2-3 / 8.2 KVA Trifasico Webservice
DATOS DE ENTRADA
|
Número de seguidores MPP
|
2,0 |
|---|---|
|
Máxima corriente de entrada (Idc max)
|
16 / 16 A |
|
Máxima corriente de cortocircuito por serie FV
|
24 / 24 A |
|
Rango de tensión de entrada CC (Ucc mín. – Ucc máx.)
|
150 – 1000 V |
|
Tensión CC mínima de puesta en marcha (Udc arranque)
|
200,0 V |
|
Tensión de entrada nominal (Udc,r)
|
595,0 V |
|
Rango de tensión MPP (Umpp mín. – Umpp máx.)
|
267 – 800 V |
| Rango de tensión de punto de rendimiento máximo utilizable | 150 – 800 V |
| Número de entradas CC | 2 + 2 |
|
Máxima salida del generador FV (Pcc máx.)
|
16,4 kWpeak |
DATOS DE SALIDA
|
Potencia nominal CA (Pac,r)
|
8200,0 W |
|---|---|
|
Máxima potencia de salida (Pac máx)
|
8200,0 VA |
|
Corriente de salida CA (Ica nom)
|
11,8 A |
|
Acoplamiento a la red (Uca,r)
|
3~ NPE 400/230, 3~ NPE 380/220 V |
|
Rango de tensión CA (Umín. – Umáx.)
|
150 – 280 V |
|
Frecuencia (fr)
|
50 / 60 Hz |
|
Rango de frecuencia (fmín – fmáx)
|
45 – 65 Hz |
|
Coeficiente de distorsión no lineal
|
< 3 % |
|
Factor de potencia (cos φac,r)
|
0,85 – 1 ind./cap. |
DATOS GENERALES
| Dimensión (altura) | 645,0 mm |
|---|---|
| Dimensión (anchura) | 431,0 mm |
| Dimensión (profundidad) | 204,0 mm |
| Peso | 21,9 kg |
| Tipo de protección | IP 65 |
| Clase de protección | 1,0 |
|
Categoría de sobretensión (CC / CA) 1)
|
2 / 3 |
| Consumo nocturno | 1 W |
| Concepto de inversor | Sin transformador |
| Refrigeración | Refrigeración de aire regulada |
| Instalación | Instalación interior y exterior |
| Rango de temperatura ambiente | -25°C – +60°C |
| Humedad del aire admisible | 0 – 100 % |
|
Máxima altitud 2)
|
2.000 m / 3.400 m |
| Tecnología de conexión CC | Conexión de 4x CC+, 4x CC- bornes roscados 2,5 mm² – 16 mm² (16 mm² sin necesidad de terminales de conexión) |
| Tecnología de conexión principal | Conexión de 5 polos CA bornes roscados 2.5 – 16 mm² (16 mm² sin necesidad de terminales de conexión) |
| Certificados y cumplimiento de normas | ÖVE / ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3100,<br /> AS 4777-2, AS 4777-3, CER 06-190, G83/2, UNE 206007-1, SI 4777, CEI 0-21, NRS 097 |
RENDIMIENTO
| Máximo rendimiento (FV – red) | 98,0 % |
|---|---|
| Rendimiento europeo (ηUE) | 97,7 % |
|
η con 5 % Pac,r 3)
|
89,8 / 93,8 / 90,6 % |
|
η con 10 % Pac,r 3)
|
92,8 / 96,1 / 94,5 % |
|
η con 20 % Pac,r 3)
|
95,0 / 97,6 / 96,6 % |
|
η con 25 % Pac,r 3)
|
95,5 / 97,7 / 97,0 % |
|
η con 30 % Pac,r 3)
|
95,8 / 97,8 / 97,2 % |
|
η con 50 % Pac,r 3)
|
96,2 / 98,0 / 97,6 % |
|
η con 75 % Pac,r 3)
|
96,2 / 98,0 / 97,6 % |
|
η con 100 % Pac,r 3)
|
96,0 / 97,8 / 97,5 % |
| Rendimiento de adaptación MPP | 99,9 % |
EQUIPAMIENTO DE SEGURIDAD
| Medición del aislamiento CC | Sí |
|---|---|
| Comportamiento de sobrecarga | Desplazamiento del punto de trabajo, limitación de potencia |
| Seccionador CC | Sí |
| Protección contra polaridad inversa | Sí |
INTERFACES
| WLAN / Ethernet LAN | Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) |
|---|---|
| 6 inputs digitales o 4 inputs/outputs digitales | Interface receptor del control de onda |
|
USB (Conector A) 4)
|
Datalogging, actualización de inversores vía USB |
|
2 conectores RJ 45 (RS422) 4)
|
Fronius Solar Net |
|
Salida de aviso 4)
|
Gestión de energía (salida de relé libre de potencial) |
| Datalogger y Servidor web | Integrado |
|
Input externo 4)
|
Interface SO-Meter / Input para la protección contra sobretensión |
| RS485 | Modbus RTU SunSpec o conexión del contador |
