Kit de Montaje en Aluminio para 7 Paneles Solares Grandes – Rieles, Abrazaderas y Bases en L para Techo

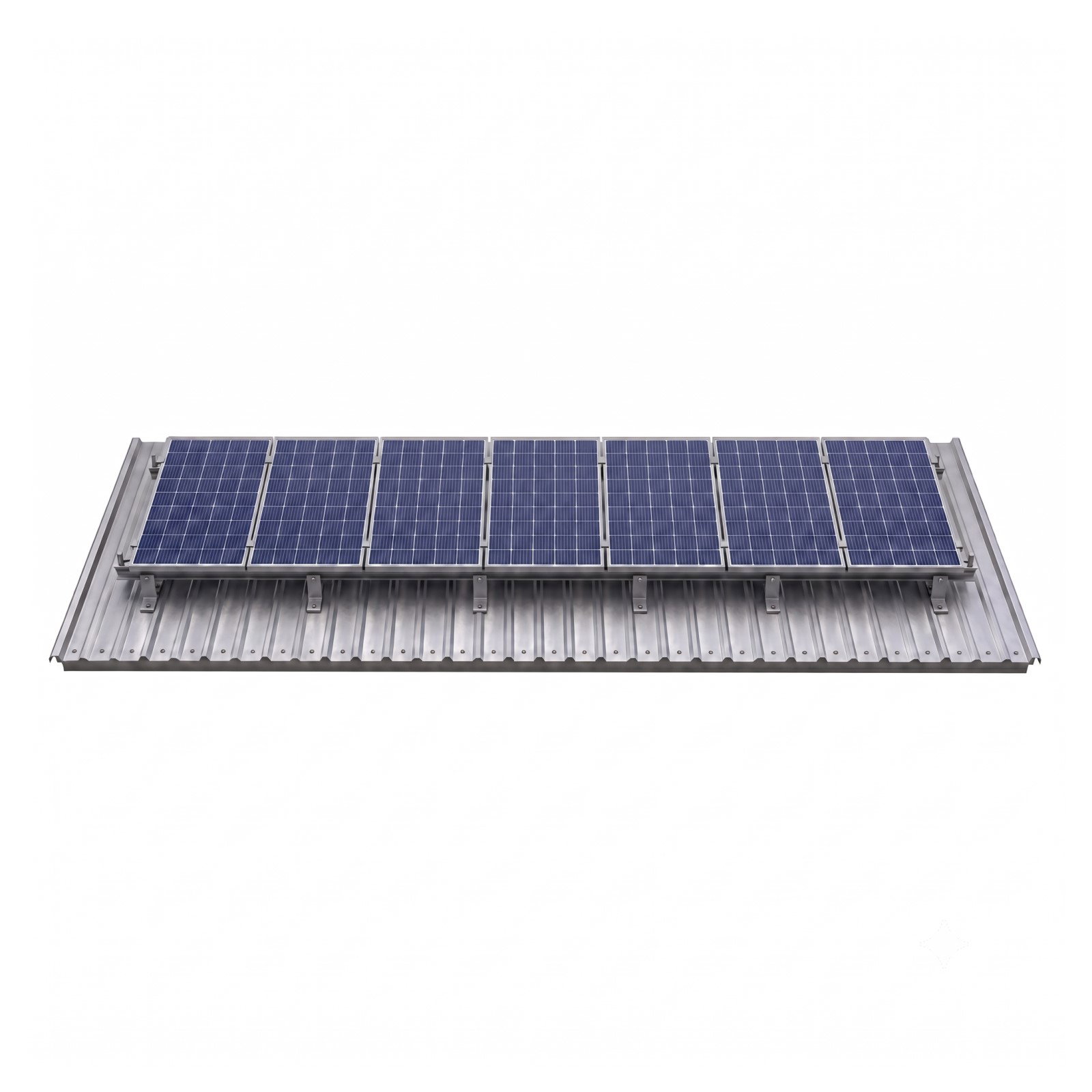

El Kit de Montaje en Aluminio para 7 Paneles Solares Grandes de Solartex reúne en un solo conjunto todos los componentes necesarios para fijar de forma segura siete módulos fotovoltaicos de gran formato, instalados uno junto al otro, sobre un techo. Al venir ya dimensionado y calculado para siete paneles, evita el error frecuente de comprar rieles demasiado cortos, pocas abrazaderas o un número insuficiente de bases en L. Es la solución ideal para quien instala un sistema residencial o comercial de siete paneles, o amplía uno existente, con la certeza de que cada pieza encaja con la siguiente.

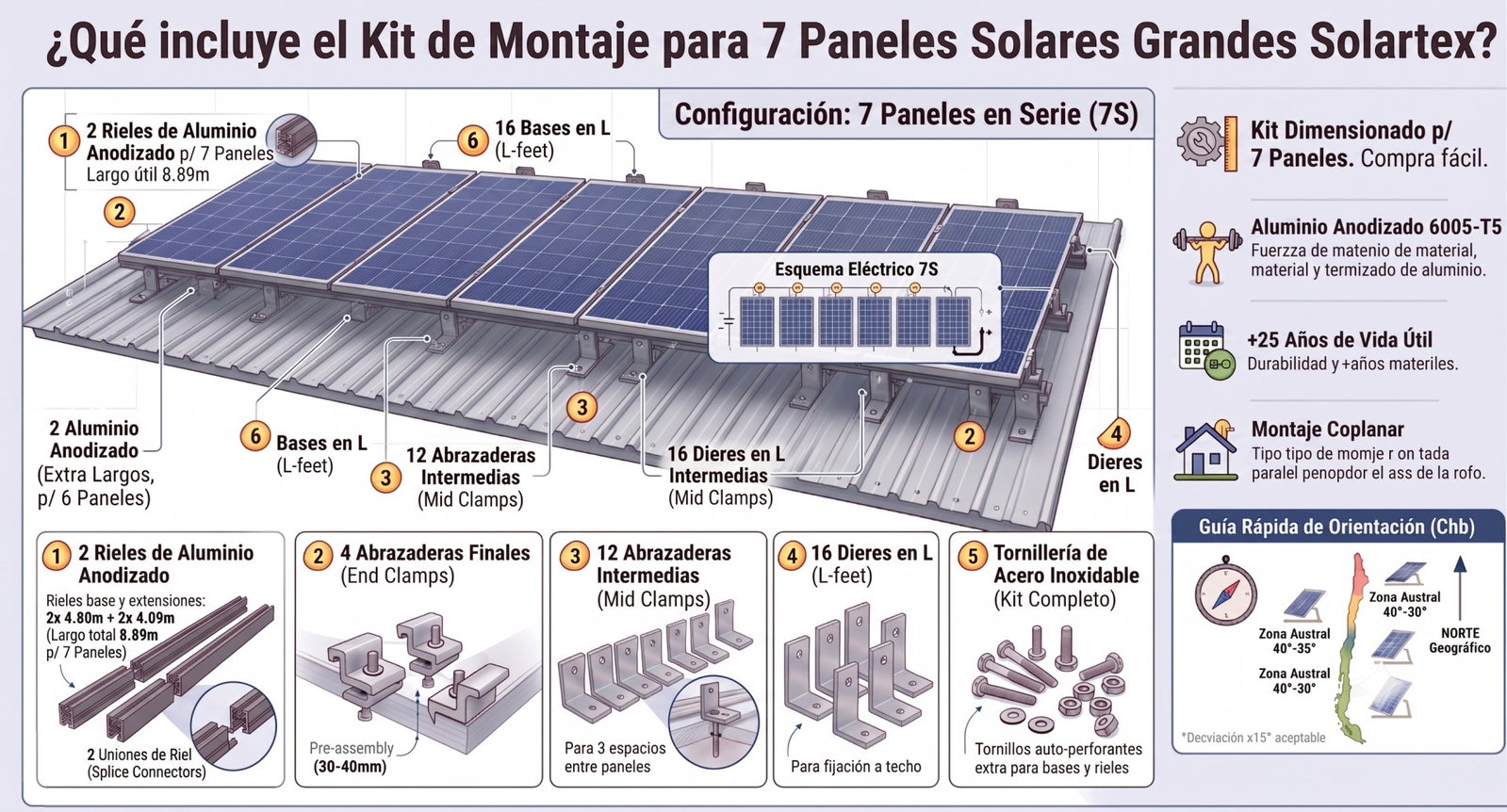

Qué incluye el kit

• 2 rieles de aluminio anodizado de aprox. 4,80 m (480 cm) cada uno, base de la estructura para los siete paneles.
• 2 tramos de extensión de aprox. 4,09 m (409 cm) cada uno para completar el largo útil de 8,89 m (889 cm) por lado que requieren los siete paneles de gran formato instalados de forma contigua.
• 2 uniones de riel (splice connectors): cada línea de riel se arma empalmando un riel principal de 480 cm con su extensión de 409 cm mediante una unión, formando un perfil continuo. Al ser dos líneas, se incluyen dos uniones.
• 4 abrazaderas finales (end clamps) para sujetar los extremos exteriores del conjunto de paneles.
• 12 abrazaderas intermedias (mid clamps) para fijar los paneles entre sí a lo largo del riel.
• 16 bases en L (L-feet) para anclar los rieles a la cubierta de forma firme y repartida.
• Tornillería de acero inoxidable para todas las uniones, resistente a la corrosión.

Estructura sólida y durable

Todos los perfiles están fabricados en aluminio extruido aleación 6005-T5 anodizado, un material liviano pero de alta resistencia mecánica que no se oxida y soporta sin problemas la radiación UV, la lluvia y los ambientes salinos. Esto lo hace apto tanto para instalaciones en el interior del país como en zonas costeras, donde la corrosión es un factor crítico. La combinación de aluminio anodizado y tornillería de acero inoxidable asegura una vida útil de más de 25 años, acompañando la garantía típica de los paneles solares.

Orientación e inclinación según su zona

Para maximizar la generación en el hemisferio sur, oriente los paneles hacia el norte geográfico y ajuste la inclinación según su región: en el Norte Grande (Arica a Antofagasta) bastan ángulos bajos de 10° a 20°; en la Zona Central (Valparaíso, Metropolitana, O’Higgins) lo habitual es 25° a 30°; en la Zona Sur (Biobío a Los Lagos) conviene 30° a 35°; y en la Zona Austral se recomiendan 35° o más, reforzando la fijación por el viento. Cuando la cubierta ya tiene una inclinación cercana a la recomendada para su zona, este montaje coplanar es la opción más económica y limpia. Si el techo es plano o su orientación no es la ideal, se requiere una estructura triangulada o regulable (no incluida en este kit) para alcanzar el ángulo deseado.

Compatibilidad

Diseñado para siete paneles solares de gran formato, idealmente del mismo modelo y dimensiones, del tipo utilizado en sistemas residenciales, comerciales y agrícolas modernos. Antes de instalar, verifique que la altura de las abrazaderas coincida con el espesor del marco de sus paneles (habitualmente entre 30 y 40 mm) y que la fijación de las bases en L sea compatible con el tipo de cubierta (teja, zinc, fibrocemento u otra). Recuerde que este kit corresponde a la fijación mecánica; la conexión eléctrica de los paneles (en serie o en paralelo) depende del diseño del sistema y del inversor.

Especificaciones técnicas

Recomendación de instalación

Para un resultado seguro y duradero, fije siempre las bases en L sobre los elementos estructurales del techo (costaneras o vigas), no solo sobre la cubierta, y selle adecuadamente cada perforación para evitar filtraciones. Ubique el empalme entre el riel y su tramo de extensión cerca de una base en L, nunca en el centro de un vano sin apoyo, para no concentrar esfuerzos en la unión. Distribuya los apoyos de forma pareja a lo largo del riel y, en zonas de viento fuerte como la austral, considere reforzar los puntos de fijación. Mantenga los siete paneles alineados y con el mismo ángulo para un acabado prolijo y un rendimiento homogéneo.
