Lynx Class-T Power In (M10)

Victron Lynx Class-T Power In (M10) | Busbar DC Modular · 2 Fusibles Class T · Alto Poder de Corte para Litio · 1000 A · 12/24/48 V

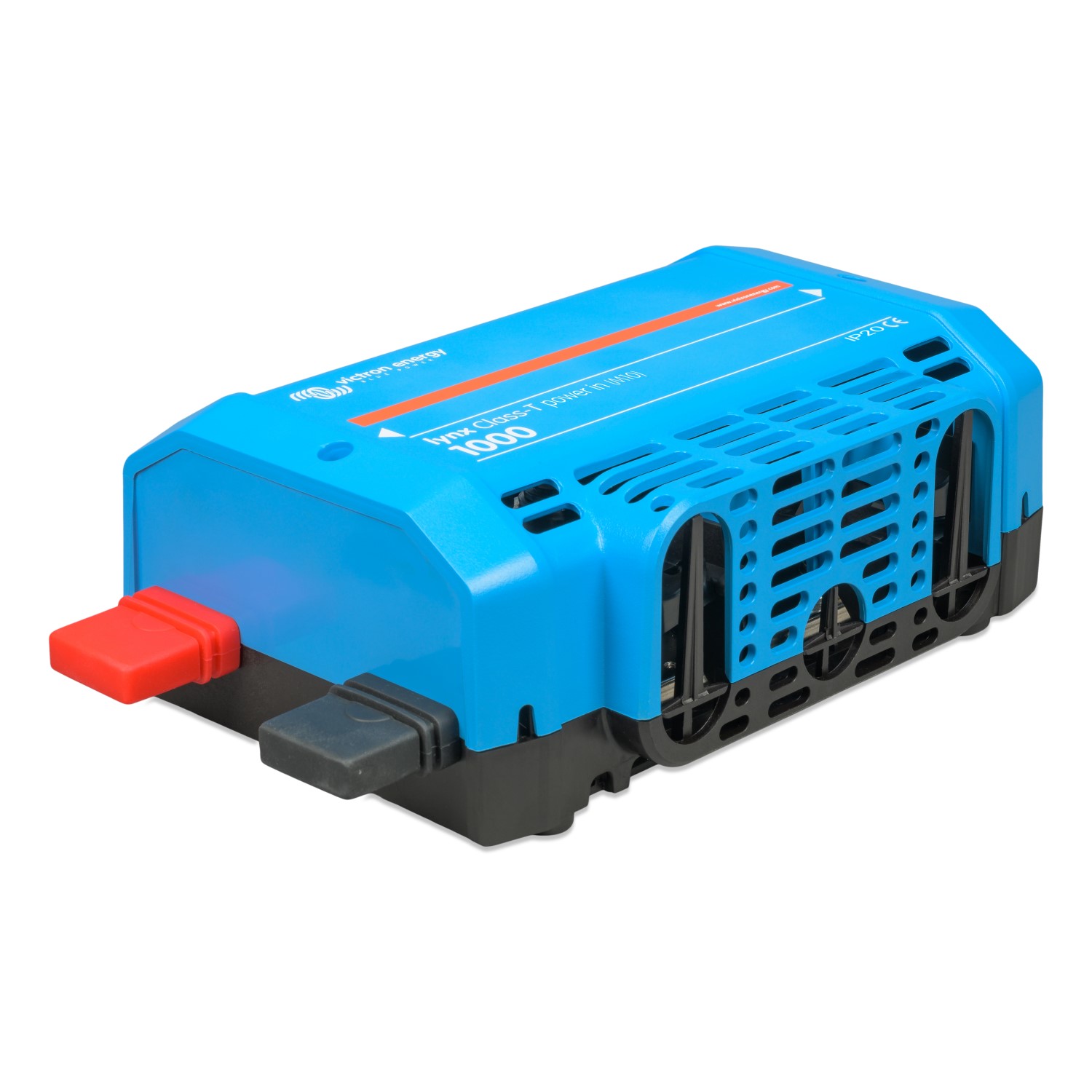

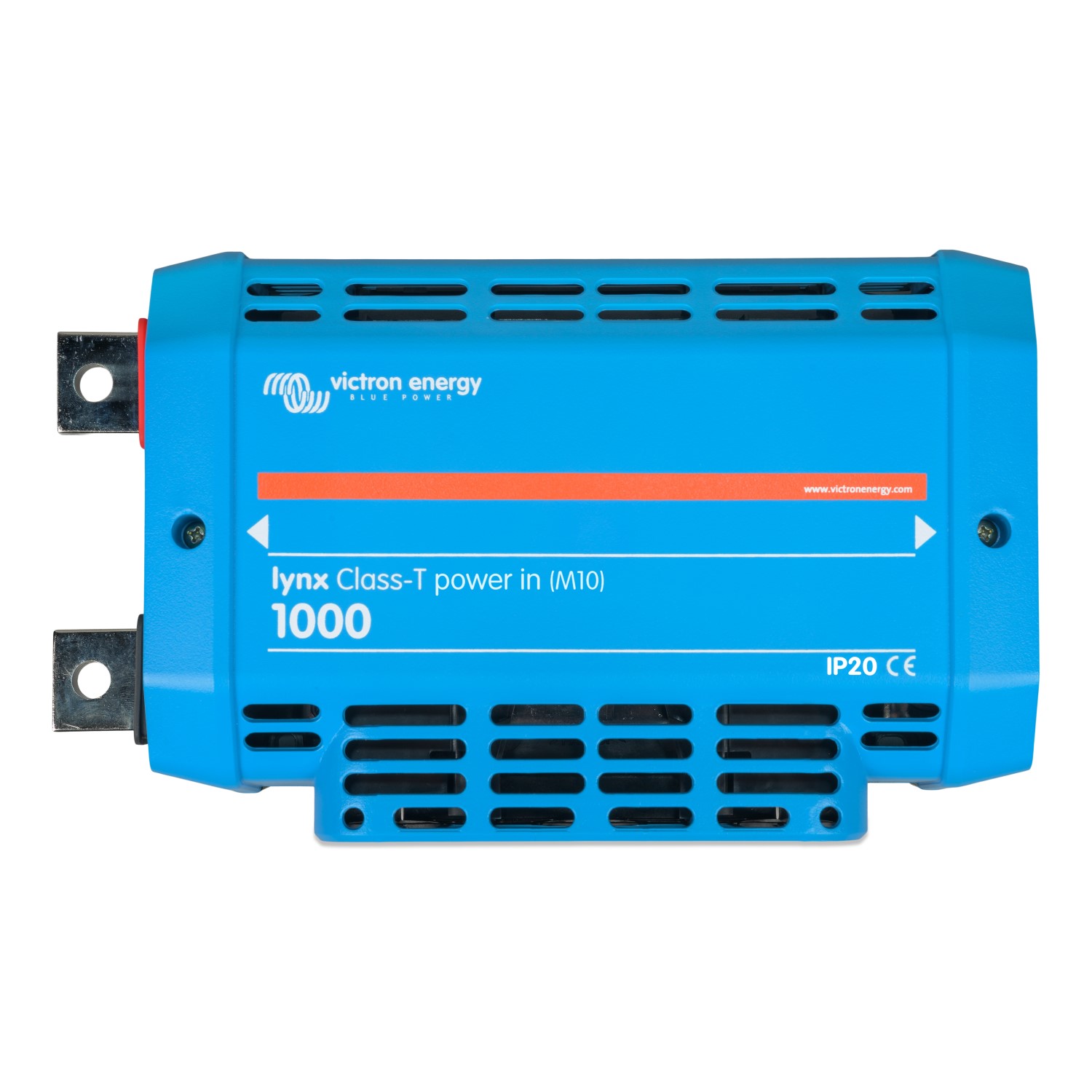

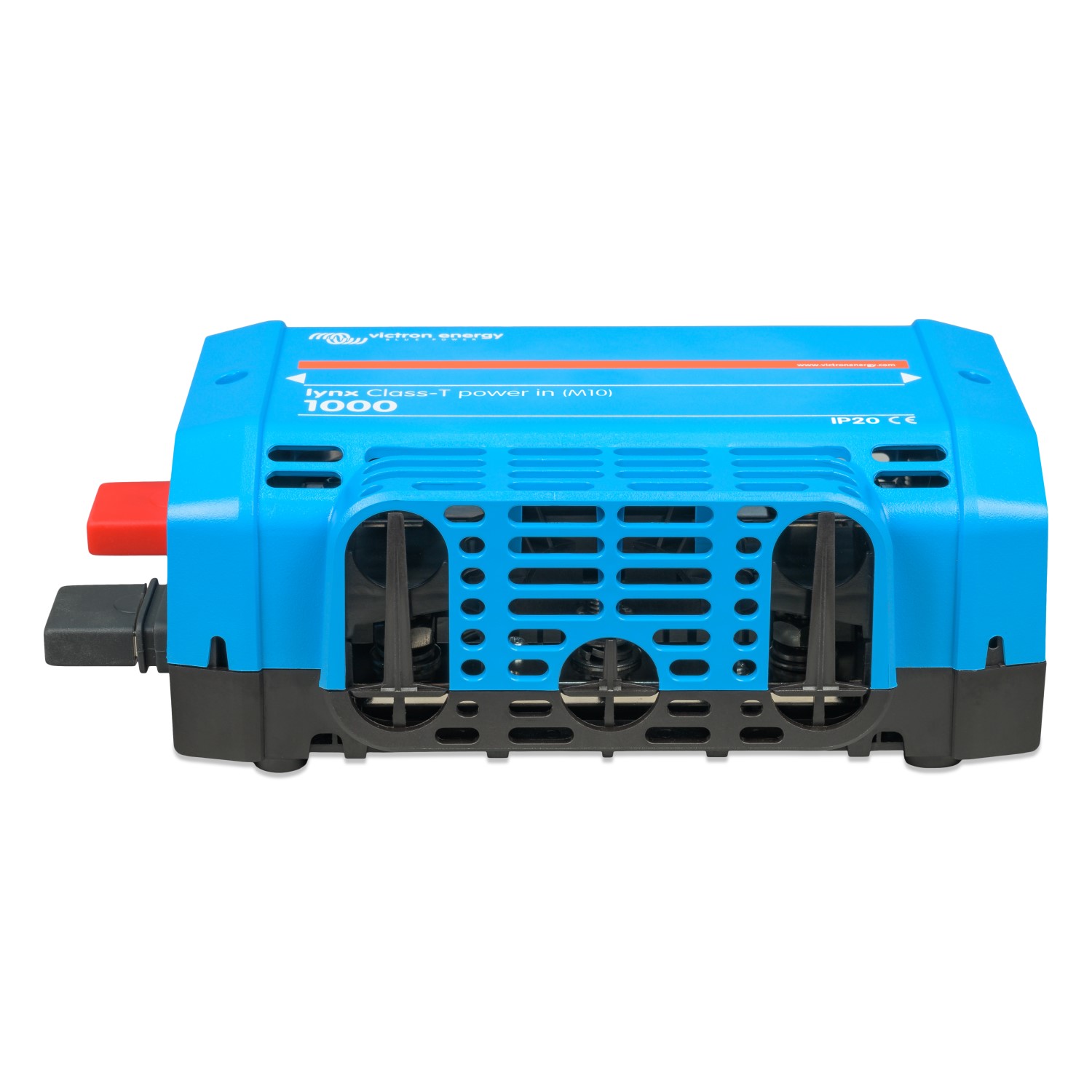

El Victron Lynx Class-T Power In (M10) es un módulo busbar de continua (DC) que incorpora fusibles Class T de alto poder de corte, diseñado específicamente para proteger bancos de baterías de litio (LiFePO4). Es la evolución del sistema de distribución Lynx para la era del litio: integra barras de positivo y negativo, conexión de tierra del sistema y dos posiciones para fusibles Class T, todo en un cuerpo modular que se acopla al resto de módulos Lynx.

Su gran diferencial frente a un fusible convencional es el poder de corte (capacidad de interrupción). Las baterías de litio pueden entregar corrientes de cortocircuito extremadamente altas, y los fusibles Class T están preparados para interrumpir esas fallas de forma segura, muy por encima de la capacidad de un fusible estándar. Por eso son la opción recomendada en sistemas de litio de alta corriente y en aplicaciones marinas, donde la seguridad es crítica.

Forma parte del sistema modular Lynx de Victron: se atornilla mediante conexiones M10 a otros módulos como el Lynx Distributor, el Lynx Shunt VE.Can o el Lynx Smart BMS, formando un bus DC continuo, ordenado y protegido.

¿Por qué un fusible Class T?

Un fusible tiene dos valores clave: su corriente nominal (cuánta corriente deja pasar) y su poder de corte (cuánta corriente de falla puede interrumpir con seguridad). En baterías de litio, la corriente de cortocircuito potencial es muy elevada, y ahí es donde el Class T destaca: ofrece una capacidad de interrupción muy superior a la de un fusible MEGA convencional, conteniendo la falla sin riesgo. Es la protección más robusta para el tronco de un banco de litio.

Características Destacadas

• Busbar DC modular con barras de positivo y negativo en un solo cuerpo.
• 2 posiciones para fusibles Class T de alto poder de corte.
• Protege hasta 2 strings (bancos) de baterías de litio por módulo.
• Capacidad del busbar: 1000 A nominales (12/24/48 V); máximo 800 A a través de los 2 fusibles (2 × 400 A).
• Conexión de tierra del sistema DC integrada.
• Sistema modular Lynx (M10): se acopla a Lynx Distributor, Lynx Shunt VE.Can y Lynx Smart BMS.
• Ideal para litio y para entornos exigentes (marino, off-grid de alta corriente).
• Escalable: para 3 o más strings de batería, se añaden más módulos Class-T.

Sistema Modular Lynx

El Lynx Class-T Power In se integra de forma transparente con el resto de la familia Lynx mediante pernos M10. Junto a uno o varios Lynx Distributor y, opcionalmente, un Lynx Shunt VE.Can o Lynx Smart BMS, forma un bus de continua continuo con distribución, fusibles y, según la configuración, monitoreo de batería. Así, la protección de cortocircuito por Class T queda en el tronco del banco y la distribución por ramas en los módulos Distributor.

Fusibles Class T (se compran por separado)

El módulo no incluye los fusibles. Los fusibles Class T están disponibles en 225 A, 250 A, 350 A y 400 A y se seleccionan según la corriente de cada string de batería. Cada módulo aloja hasta 2 fusibles.

Especificaciones Técnicas

Aplicaciones Recomendadas

• Bancos de baterías de litio (LiFePO4) de 12/24/48 V que requieren alto poder de corte.
• Sistemas con inversores/cargadores de alta potencia (MultiPlus, Quattro).
• Instalaciones marinas y vehiculares donde la seguridad ante cortocircuito es prioritaria.
• Sistemas solares off-grid e híbridos de alta corriente.
• Bancos en paralelo que necesitan protección individual por string.

¿Por qué elegir el Victron Lynx Class-T Power In M10?

• Máxima seguridad en litio: alto poder de corte ante cortocircuitos de alta energía.
• Integración total: parte del sistema modular Lynx (M10), bus DC ordenado.
• Alta corriente: busbar de 1000 A con barras de cobre.
• Escalable: se suman módulos según la cantidad de strings de batería.
• Calidad Victron Energy con respaldo y disponibilidad local en Solartex Chile.

¿Qué incluye?

• 1 × Victron Lynx Class-T Power In (M10).

Nota: los fusibles Class T se venden por separado (225 A, 250 A, 350 A o 400 A, según la corriente de cada batería). Los cables de potencia, terminales y demás módulos Lynx también se adquieren por separado. El cableado debe estar dimensionado para la corriente máxima del circuito.

Especificaciones obtenidas de la documentación oficial de Victron Energy (Lynx Class-T Power In). Sujetas a cambios sin previo aviso por parte del fabricante.
