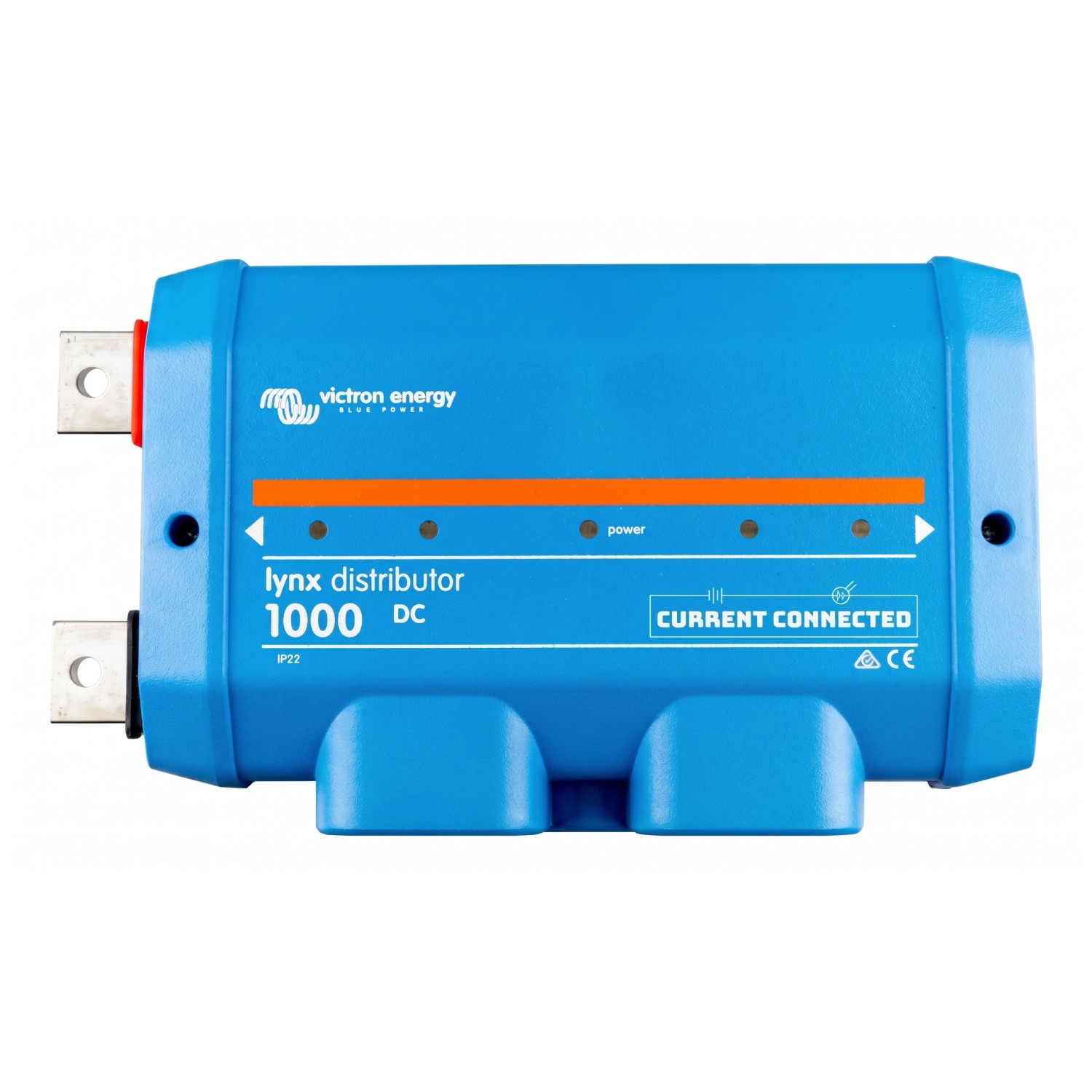

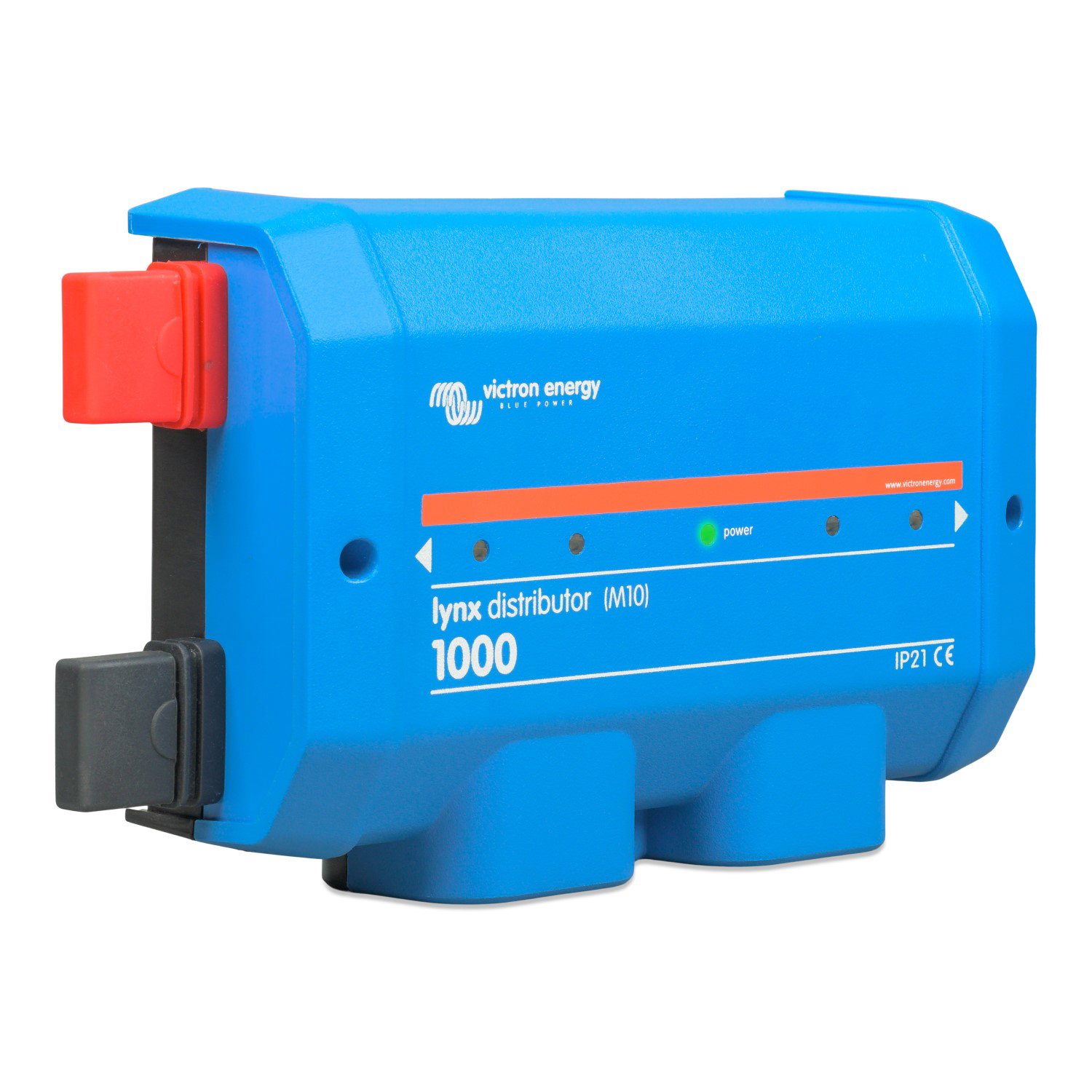

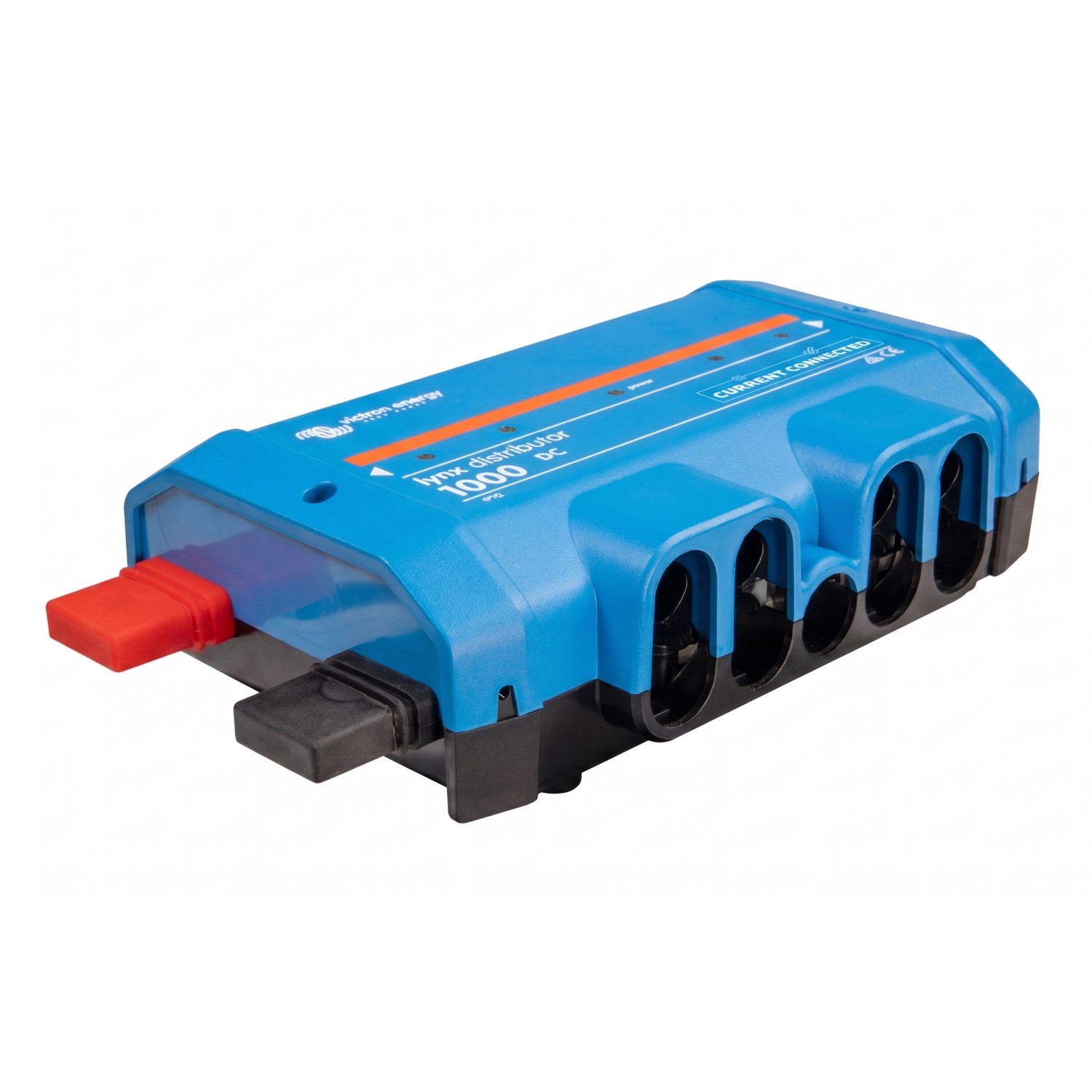

Victron Lynx Distributor (M10) | Busbar DC Modular · 4 Fusibles MEGA · 1000 A · Monitoreo de Fusibles con LED · 12/24/48 V
El Victron Lynx Distributor (M10) es un busbar de continua (DC) modular que reúne en un solo componente la distribución y la protección por fusibles de tu sistema de energía. Incorpora barras de cobre estañado para positivo y negativo, con cuatro posiciones de fusible MEGA en el lado positivo, cada una con monitoreo de estado y LED indicador, para que sepas de un vistazo si un fusible está sano o se ha fundido.
Diseñado para corrientes elevadas, está rateado a 1000 A continuos y es la forma más limpia, ordenada y profesional de conectar y proteger baterías, inversores/cargadores, controladores de carga solar y demás equipos de alta corriente en sistemas de 12, 24 o 48 V. Forma parte del sistema modular Lynx de Victron: varias unidades se atornillan entre sí mediante conexiones M10 para ampliar el número de circuitos protegidos según crezca tu instalación.
Su construcción en caja ABS con grado de protección IP22, amplio rango de temperatura y protección contra polaridad inversa lo hacen ideal tanto para instalaciones residenciales y comerciales como para entornos marinos y vehiculares.
Características Destacadas
- Busbar DC modular con barras de positivo y negativo en un solo cuerpo.
- 4 posiciones de fusible MEGA en el lado positivo para proteger hasta 4 circuitos.
- Monitoreo de cada fusible con LED frontal: indicación visual inmediata del estado.
- Capacidad de 1000 A continuos (hasta 60 V).
- Sistema modular y escalable: se interconecta con otros módulos Lynx mediante pernos M10.
- Barras de cobre estañado de baja resistencia para conexiones de alta corriente.
- Protección contra polaridad inversa.
- Conector negativo de tierra dedicado en la barra negativa.
- Comunicación RJ10 para reportar el estado de los fusibles (al integrarse con un Lynx Smart BMS).
- Caja ABS, IP22, robusta y de fácil montaje en interior o gabinete.
Distribución y protección en un solo punto
En lugar de armar busbars sueltos con portafusibles independientes, el Lynx Distributor centraliza todo: las baterías y los equipos de alta corriente se conectan a un único bus de continua común, ordenado y protegido. Esto reduce el cableado, mejora la seguridad y facilita el mantenimiento. Es especialmente útil en bancos de baterías de litio y en sistemas con uno o varios inversores, donde la corriente es elevada y la protección por fusible es indispensable.
Sistema Modular Lynx (escalable)
El Lynx Distributor pertenece a la familia de distribución Lynx de Victron. Puedes atornillar varias unidades entre sí (conexiones M10) para sumar más posiciones de fusible, o combinarlo con otros módulos Lynx del sistema. Así, el bus DC crece junto con tu instalación sin rehacer el cableado.
Monitoreo de Fusibles
Cada posición cuenta con un LED de estado que indica localmente si el fusible está operativo o fundido. Para llevar esa información de forma remota al dispositivo GX (Cerbo GX) y al portal VRM, el sistema debe integrar un Lynx Smart BMS que recoja el estado vía RJ10. En sistemas con baterías de BMS propio (por ejemplo, litio gestionado de terceros), el monitoreo visual por LED sigue estando siempre disponible.
Fusibles MEGA
El Lynx Distributor utiliza fusibles MEGA (disponibles en un rango de corrientes), que se adquieren por separado según el equipo a proteger. Importante: en sistemas de 48 V se deben usar fusibles MEGA con tensión nominal de 58/64 V; los fusibles MEGA de 36 V solo son aptos para sistemas de 24 V.
Especificaciones Técnicas
| Modelo | Lynx Distributor (M10) — LYN060102010 |
| Marca | Victron Energy |
| Corriente nominal | 1000 A continuos |
| Rango de tensión | 9 – 60 VDC |
| Tensiones de sistema soportadas | 12, 24 o 48 V |
| Posiciones de fusible | 4 (fusibles MEGA, no incluidos) |
| Monitoreo de fusibles | LED por posición; reporte remoto vía RJ10 con Lynx Smart BMS |
| Protección de polaridad inversa | Sí |
| Conexiones de barra | Pernos M10 (interconexión Lynx); terminales internos de fusible M8 |
| Material de las barras | Cobre estañado |
| Consumo | Máx. 100 mA (con todos los LED encendidos) |
| Material de la carcasa | ABS |
| Grado de protección | IP22 |
| Temperatura de operación | -40 °C a +60 °C |
| Dimensiones (Al × L × An) | 290 × 170 × 80 mm |
| Peso | 2,2 kg |
Aplicaciones Recomendadas
- Bancos de baterías de litio y plomo-ácido de 12/24/48 V.
- Sistemas con inversores/cargadores (MultiPlus, Quattro) y controladores de carga solar.
- Distribución y protección DC de cargadores DC-DC y equipos de alta corriente.
- Instalaciones solares off-grid, residenciales y comerciales.
- Aplicaciones marinas y vehiculares que requieren un bus DC ordenado y protegido.
¿Por qué elegir el Victron Lynx Distributor M10?
- Orden y seguridad: distribución y protección por fusibles en un solo punto.
- Alta corriente: 1000 A continuos con barras de cobre estañado.
- Escalable: se interconecta con otros módulos Lynx mediante pernos M10.
- Diagnóstico rápido: LED de estado por fusible.
- Calidad Victron Energy con respaldo y disponibilidad local en Solartex Chile.
¿Qué incluye?
- 1 × Victron Lynx Distributor (M10).
Nota: los fusibles MEGA se venden por separado (recuerde usar fusibles de 58/64 V en sistemas de 48 V). Los cables de potencia, terminales y demás módulos Lynx también se adquieren por separado.
Especificaciones obtenidas de la documentación oficial de Victron Energy (Lynx Distributor M8/M10). Sujetas a cambios sin previo aviso por parte del fabricante.
