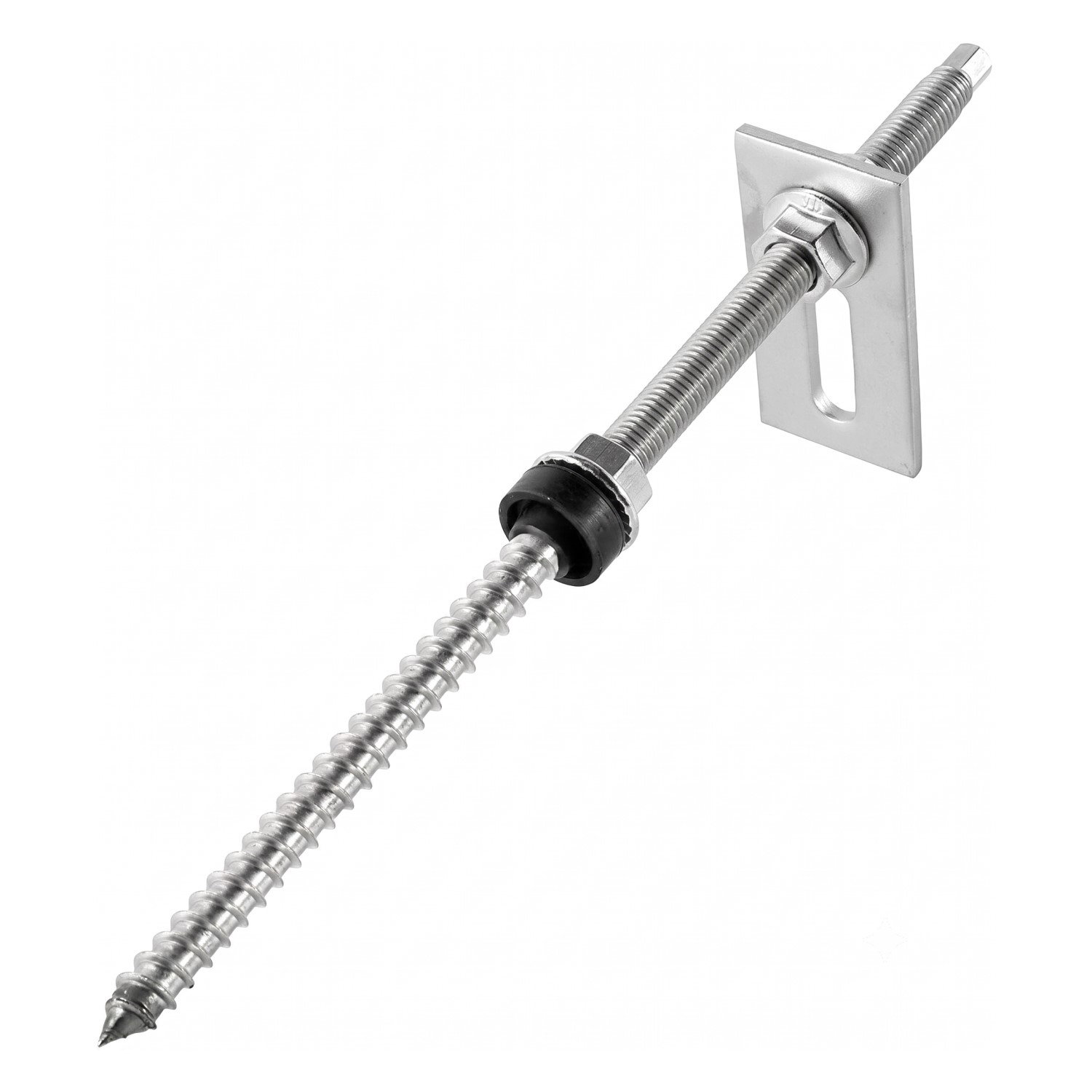

Tornillo Pasante M10 200 mm con Platina Adaptadora

Anclaje para Riel Solar con Tornillo Pasante M10 200 mm – Acero Inoxidable SUS304 – Platina Adaptadora para Techo Zinc

El anclaje para riel solar con tornillo pasante M10 de 200 mm y platina adaptadora en acero inoxidable SUS304 es un conjunto de fijación completo para instalar rieles de aluminio de sistemas fotovoltaicos sobre techos de zinc ondulado o trapezoidal, con anclaje directo a la estructura de madera (par, viga o correa) subyacente. A diferencia del modelo con base L, este conjunto utiliza una platina plana de aluminio anodizado que se acopla directamente al canal del riel, resultando en un perfil más bajo y una instalación de menor altura total sobre la cubierta.

El kit incluye todos los componentes necesarios para una instalación estanca y segura: tornillo pasante autorroscante, conjunto de sellado EPDM, varilla roscada M10 con doble tuerca y arandela, y platina adaptadora de aluminio con ranura para posicionamiento preciso sobre el riel.

Composición del Conjunto

1. Tornillo Pasante Autorroscante (Lag Screw)

Tornillo de rosca gruesa fabricado íntegramente en acero inoxidable SUS304, diseñado para penetrar la lámina de zinc y anclar directamente en la vigueta o correa de madera interior. La rosca de alto perfil garantiza una resistencia al arranque superior en maderas de coníferas, pino radiata y perfiles de acero galvanizado.

2. Conjunto de Sellado EPDM

Arandela de sellado compuesta por una junta de caucho EPDM negro con respaldo metálico en acero inoxidable. Se ubica en la zona de penetración del tornillo sobre la lámina de zinc, proporcionando estanqueidad total frente al agua de lluvia y la condensación. El material EPDM opera sin degradación entre -40 °C y +120 °C, con alta resistencia a la radiación UV y al ozono.

3. Varilla Roscada M10 y Ferretería de Fijación

Tramo de varilla roscada M10 en acero inoxidable SUS304 que conecta el tornillo pasante con la platina superior. Incluye doble tuerca hexagonal M10 bloqueadora y arandela plana M10 para ajuste de altura y fijación del conjunto. La doble tuerca permite inmovilizar la platina a la altura deseada sin retroceso por vibración.

4. Platina Adaptadora de Aluminio Anodizado

Placa plana rectangular fabricada en aluminio anodizado 6063-T5 con ranura longitudinal central para montaje sobre el canal T del riel de aluminio. Su diseño plano —sin ángulo L— permite un perfil de instalación más bajo respecto al modelo con base L, adecuado para cubiertas con poca inclinación o donde se requiere reducir la altura del conjunto sobre el techo. Incluye tornillo Allen M6 en acero inoxidable para fijación definitiva al canal del riel.

Ventajas del Sistema

Perfil bajo: la platina plana sin ángulo L reduce la altura total del anclaje sobre la cubierta en comparación con el modelo base L, disminuyendo la exposición al viento y mejorando la estética de la instalación.

Instalación directa sobre el riel: la platina se acopla directamente al canal T del riel sin necesidad de piezas intermedias adicionales, simplificando el montaje y reduciendo el número de componentes en la instalación.

Altura ajustable: la doble tuerca sobre la varilla roscada M10 permite regular la distancia entre la cubierta y el riel para compensar las ondulaciones del zinc sin comprometer la alineación del array.

Sellado garantizado: la junta EPDM sella el punto de penetración del tornillo en la lámina de zinc, evitando filtraciones incluso bajo lluvia intensa o condensación interna.

Resistencia a la corrosión: la combinación de acero inoxidable SUS304 y aluminio anodizado garantiza una vida útil superior a 25 años en condiciones de intemperie, sin oxidación ni corrosión galvánica significativa.

Aplicaciones

• Sistemas fotovoltaicos on-grid, híbridos y off-grid sobre techo de zinc ondulado o trapezoidal con estructura de madera interior
• Instalaciones donde se requiere un perfil de anclaje bajo y menor altura sobre la cubierta
• Instalaciones residenciales e industriales con rieles de aluminio estándar de ranura T de 8 mm
• Cubiertas de baja pendiente donde la altura del anclaje puede generar turbulencia de viento
• Cualquier sistema de montaje sobre cubierta metálica que requiera penetración estanca y ajuste de altura sencillo

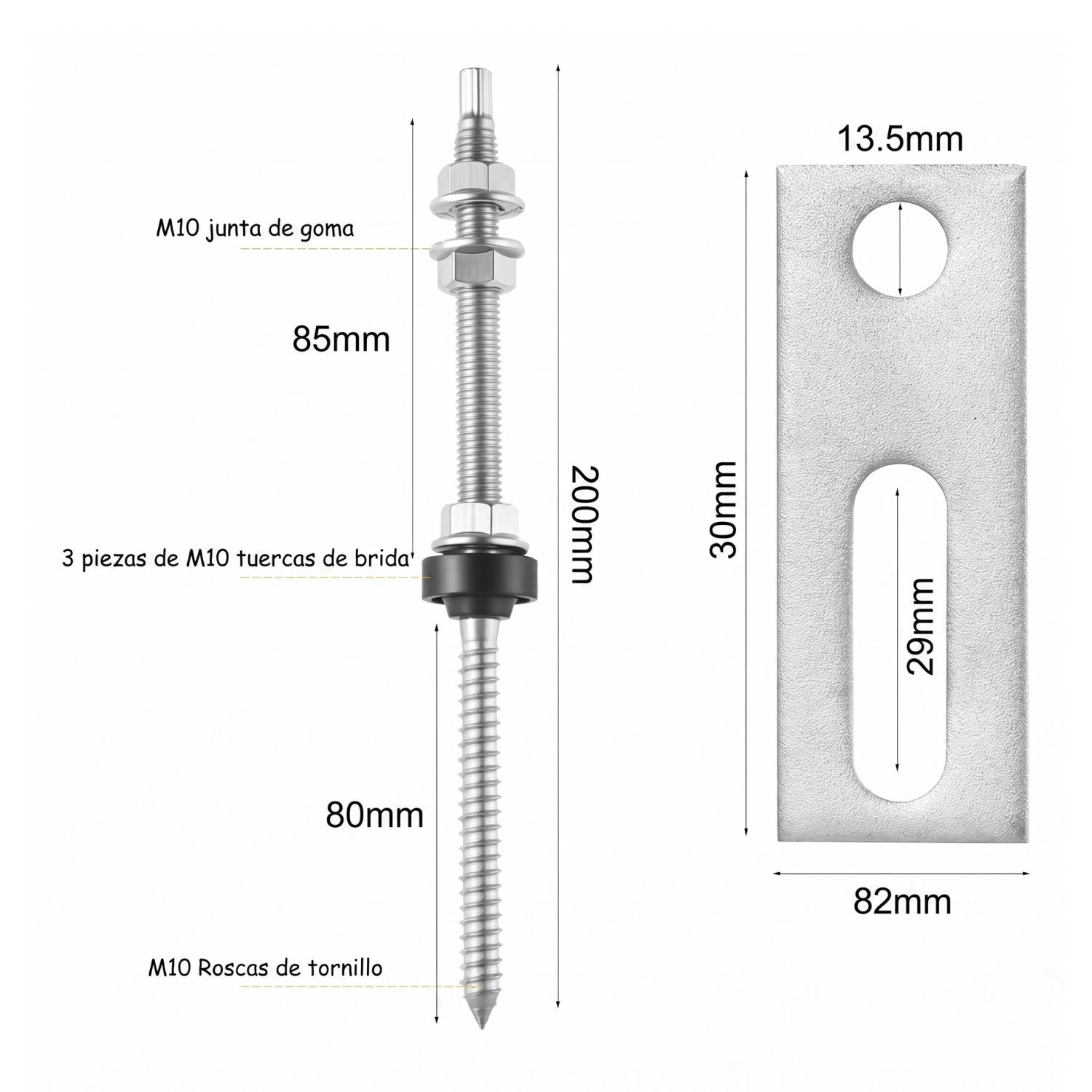

Especificaciones Técnicas

Contenido del Kit por Unidad

Notas de Instalación

Ubicación de la vigueta: antes de instalar, identifique la posición de la vigueta o correa bajo la lámina de zinc con un detector de vigas o midiendo desde los puntos de fijación de la cubierta. El tornillo pasante debe penetrar un mínimo de 40–50 mm en la madera para garantizar la resistencia al arranque requerida.

Sellado del punto de penetración: al apretar el tornillo pasante, comprima la junta EPDM hasta que la arandela metálica quede plana y uniforme sobre la lámina de zinc, sin sobreapriete que pueda deformar la cubierta. La compresión visual uniforme del caucho negro es indicador suficiente de un sellado correcto.

Ajuste de altura: utilice las dos tuercas M10 para elevar o bajar la platina y compensar la ondulación del techo, asegurándose de que el riel quede perfectamente nivelado antes del apriete final del tornillo Allen M6.

Espaciado recomendado: para instalaciones bajo normativa SEC en Chile, se recomienda un anclaje cada 900–1.200 mm de riel, según la carga de viento del sector y el peso del módulo fotovoltaico.

Diferencia con modelo base L: este modelo es preferible cuando se busca un perfil de instalación bajo o cuando el riel se fija en posición horizontal directamente sobre la platina. El modelo con base L ofrece mayor ajuste de posicionamiento transversal del riel gracias a su geometría en ángulo.
