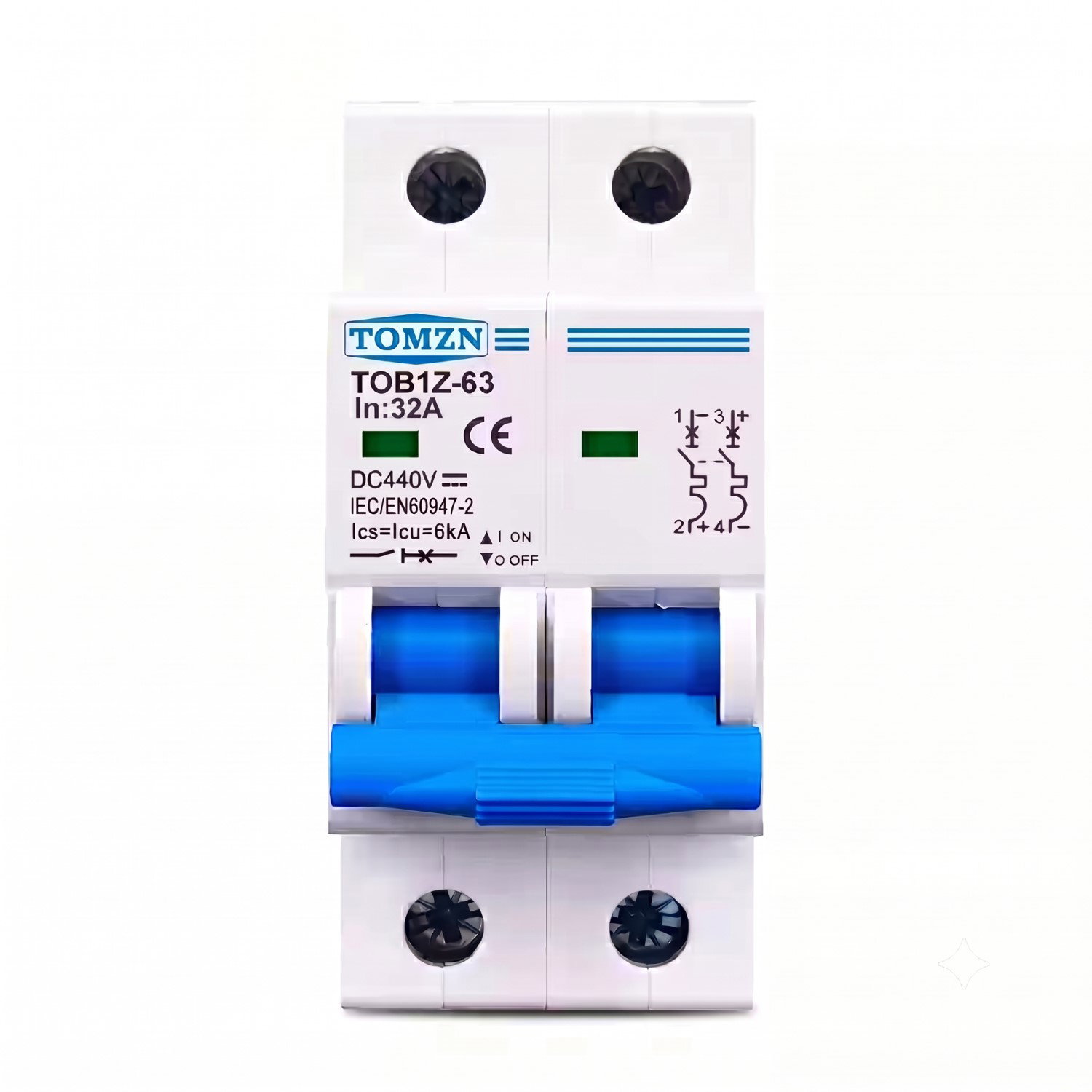

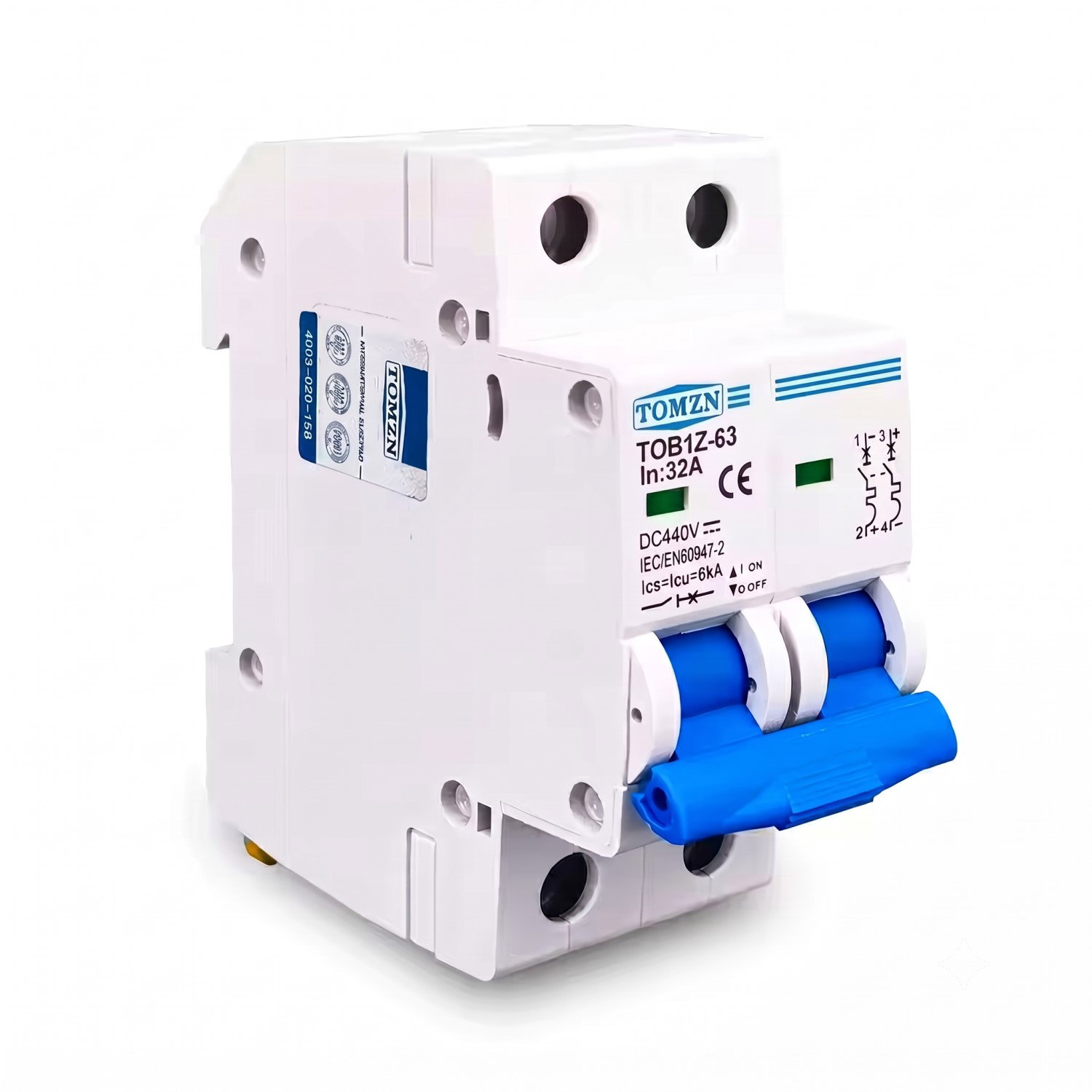

Automático DC 2 Polos 32A 440V TOMZN TOB1Z-63
El Automático DC TOMZN TOB1Z-63 de 2 polos y 32 A es un interruptor termomagnético diseñado para la protección de circuitos de corriente continua, especialmente en sistemas solares fotovoltaicos. Protege la instalación frente a sobrecargas y cortocircuitos, resguardando los conductores, equipos e inversores ante fallas que puedan provocar sobrecalentamiento o incendios. Su diseño compacto para riel DIN y su ventana indicadora de estado (ON/OFF) facilitan la instalación y la operación en tableros de corriente continua.
Protección de corriente continua en ambos polos
A diferencia de un automático de un solo polo, en el TOB1Z-63 de 2 polos el polo positivo y el polo negativo operan de forma simultánea. De esta manera, al accionar el interruptor se cortan ambas líneas al mismo tiempo, aumentando la seguridad del sistema y reduciendo el riesgo de electrocución durante mantenimientos o maniobras. Cuenta con una capacidad de ruptura de 6 kA (Icu = Ics) y curva de disparo tipo C, adecuada para las cargas habituales de un sistema fotovoltaico.
Características Principales
- Marca y modelo: TOMZN TOB1Z-63.
- Cantidad de polos: 2 (positivo y negativo, operación simultánea).
- Corriente nominal: 32 A.
- Tensión nominal: DC 440 V.
- Capacidad de ruptura: 6 kA (Icu = Ics).
- Curva de disparo: tipo C.
- Norma: IEC/EN 60947-2.
- Montaje: riel DIN de 35 mm.
- Cableado: apto hasta 25 mm².
Aplicaciones
Esta protección termomagnética es ampliamente utilizada como resguardo en instalaciones de corriente continua de uso residencial, comercial e industrial:
- Sistemas solares fotovoltaicos: protección de strings, baterías e inversores en kits on-grid, off-grid e híbridos.
- Tableros de corriente continua: distribución y maniobra en aplicaciones DC.
- Iluminación y equipos en CC: instalaciones domésticas y comerciales.
- Plantas fotovoltaicas: protección sectorizada en proyectos de mayor escala.
En todos estos casos, el automático DC resguarda la integridad de la instalación y previene incendios por sobrecalentamiento de los conductores.
Recomendación de instalación
El TOB1Z-63 es un dispositivo polarizado para corriente continua. Por lo tanto, se debe respetar la polaridad y el sentido de conexión indicados en el equipo: la entrada (fuente / paneles) por los bornes superiores y la salida (carga / inversor) por los bornes inferiores, manteniendo la correspondencia de positivo y negativo.
Especificaciones Técnicas
| Marca | TOMZN |
| Modelo | TOB1Z-63 |
| Tipo | Interruptor automático termomagnético DC (MCB) |
| Cantidad de polos | 2 |
| Corriente nominal (In) | 32 A |
| Tensión nominal | DC 440 V |
| Curva de disparo | Tipo C |
| Disparo magnético (5-10 x In) | 160 – 320 A |
| Capacidad de ruptura (Icu = Ics) | 6 kA |
| Tensión soportada al impulso (Uimp) | 4 kV |
| Tipo de disparo | Termomagnético |
| Norma | IEC/EN 60947-2 |
| Grado de protección | IP20 |
| Grado de polución | 3 |
| Sección de cable | Hasta 25 mm² |
| Par de apriete | 3 N·m |
| Montaje | Riel DIN 35 mm |
| Indicador de estado | Ventana ON/OFF |
| Dimensiones (Al x Pr x An) | 80 x 70 x 36 mm |
| Peso aproximado | ~220 g (estimado) |
