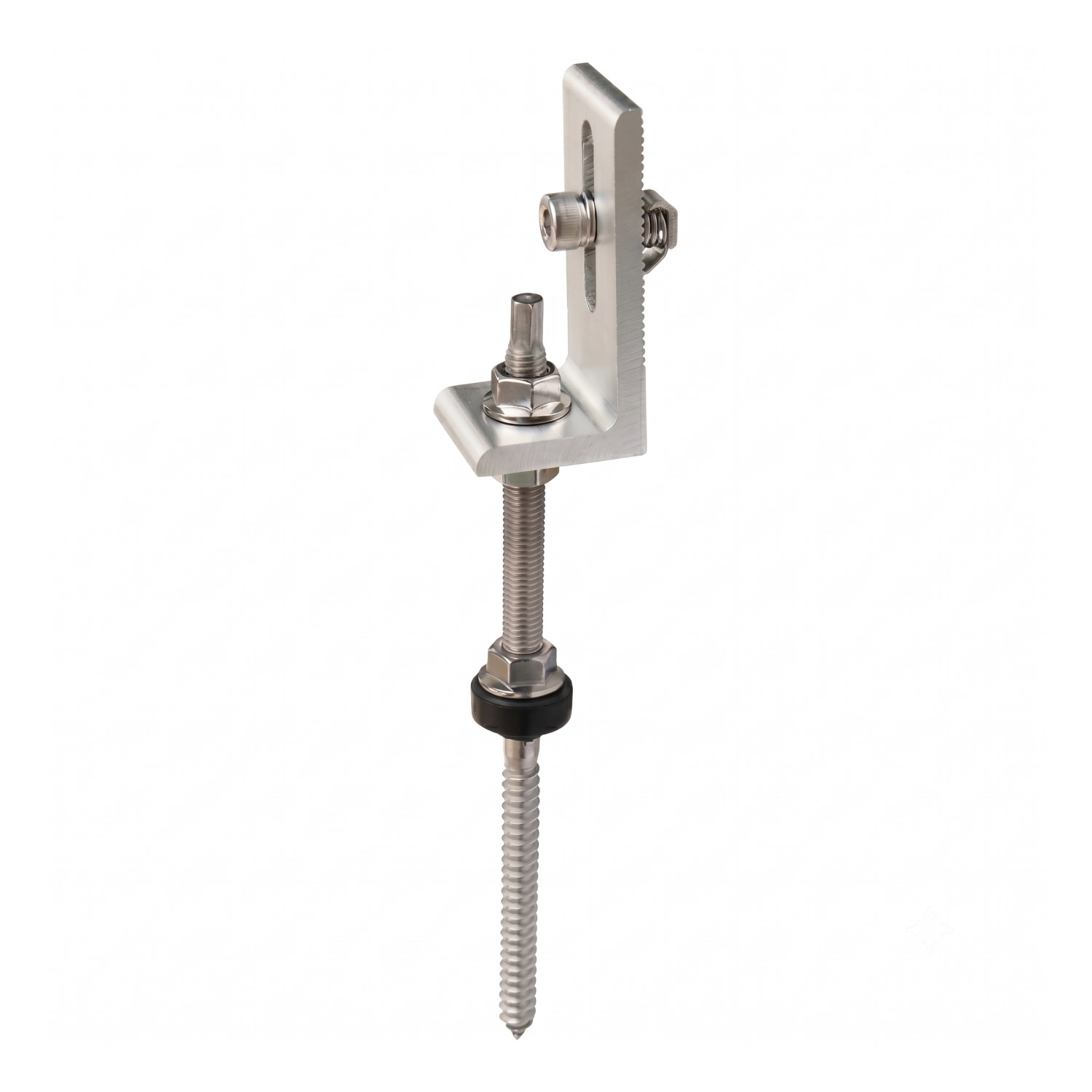

Base L para Techo Zinc con Tornillo Pasante M10 200 mm

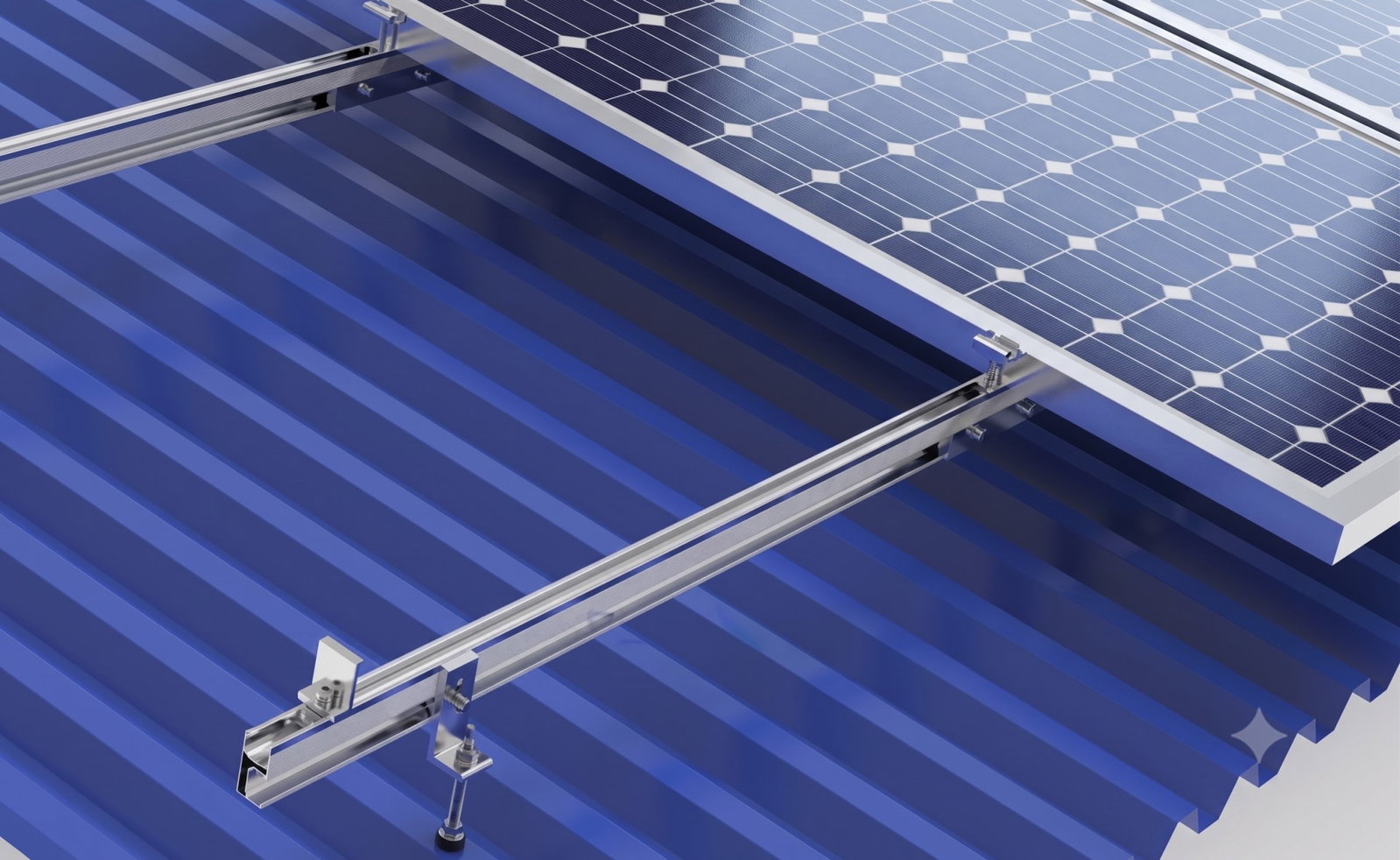

Anclaje para Riel Solar con Tornillo Pasante M10 200 mm – Acero Inoxidable SUS304 – Base L para Techo Zinc

El anclaje para riel solar con tornillo pasante M10 de 200 mm en acero inoxidable SUS304 es un conjunto de fijación completo diseñado para instalar rieles de aluminio de sistemas fotovoltaicos sobre techos de zinc ondulado o plegado, con anclaje directo a la estructura de madera (par, viga o correa) o a perfiles metálicos subyacentes. Incluye todos los elementos necesarios para realizar una instalación segura, estanca y duradera: tornillo pasante de alto perfil, conjunto de sellado EPDM, varilla roscada con tuercas y arandelas, y base L de aluminio anodizado con dientes de bloqueo para sujeción al canal del riel.

Este sistema de anclaje tipo gancho es el estándar utilizado en instalaciones fotovoltaicas residenciales e industriales sobre cubierta metálica en Chile, y su diseño modular permite ajustar la altura del riel para compensar las ondulaciones del techo sin comprometer la estanqueidad de la penetración.

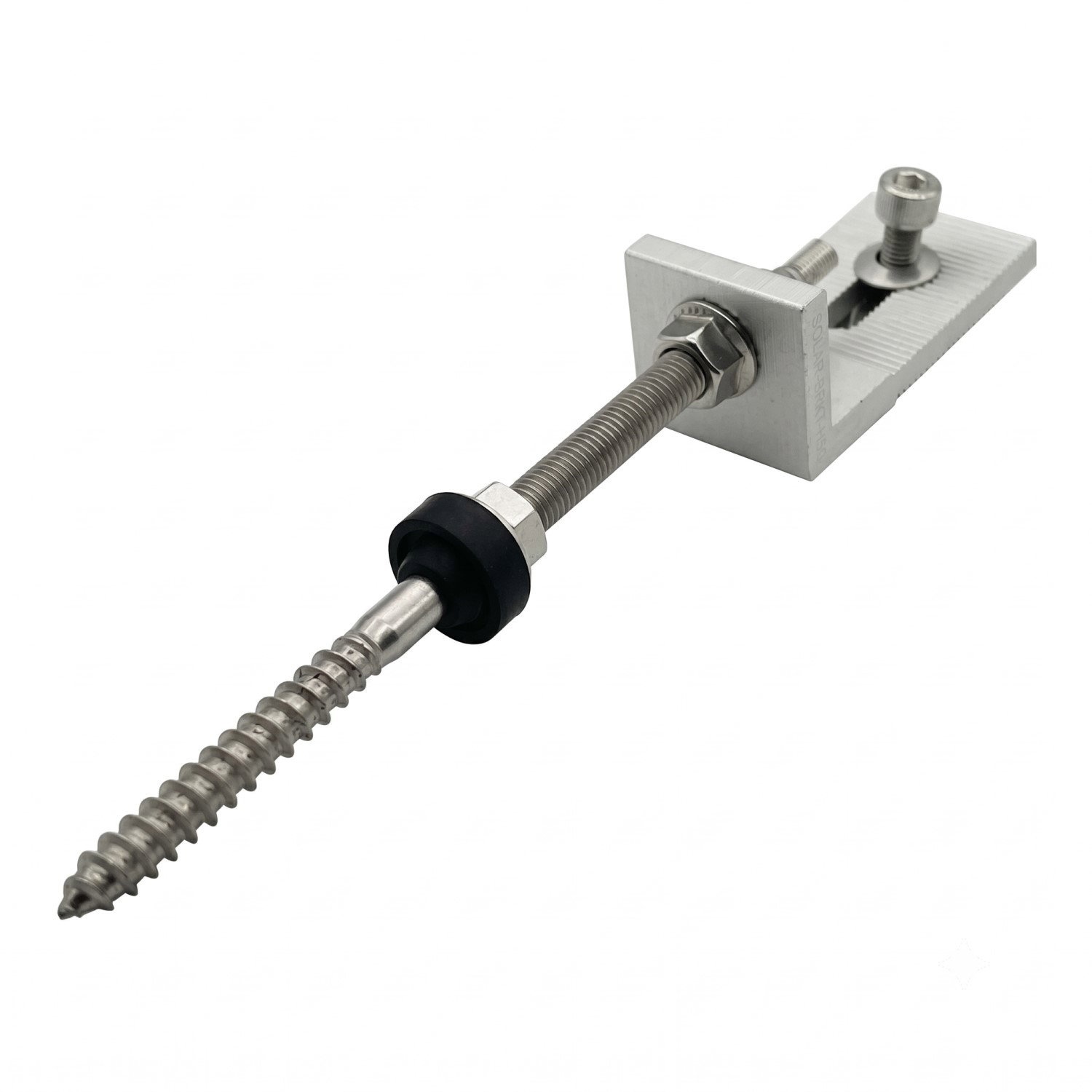

Composición del Conjunto

El kit incluye los siguientes componentes, todos fabricados en acero inoxidable SUS304 o aluminio anodizado 6063-T5 según corresponda:

1. Tornillo Pasante Autorroscante (Lag Screw)

Tornillo de cabeza hexagonal con vástago autorroscante de rosca gruesa, fabricado íntegramente en acero inoxidable SUS304. Diseñado para penetrar la cubierta de zinc y anclar en la estructura de madera o perfil metálico interior con alta resistencia al arranque. La rosca gruesa garantiza un agarre firme en maderas de coníferas, pino radiata y estructuras de acero galvanizado.

2. Conjunto de Sellado EPDM

Arandela de sellado compuesta por una junta tórica de caucho EPDM negro con respaldo metálico de acero inoxidable. Se ubica en la zona de penetración del tornillo sobre la lámina de zinc para garantizar estanqueidad total frente al agua de lluvia y la condensación. El material EPDM soporta temperatura entre -40 °C y +120 °C, es resistente a la radiación UV y al ozono, asegurando un sellado duradero sin degradación en condiciones de intemperie.

3. Varilla Roscada M10 y Ferretería de Fijación

Tramo de varilla roscada M10 en acero inoxidable SUS304 que conecta el tornillo pasante con la base L superior, permitiendo ajuste de altura para adaptarse a la ondulación del techo. Incluye tuerca hexagonal M10 bloqueadora y arandela plana M10 para fijación y nivelación del conjunto.

4. Base L de Aluminio Anodizado con Ranura para Riel

Perfil en forma de L fabricado en aluminio anodizado 6063-T5 con dientes de bloqueo (serrado) en la cara de contacto con el riel. La ranura longitudinal permite deslizamiento y posicionamiento preciso del riel en los dos ejes del plano horizontal antes de fijar definitivamente. Incluye tornillo Allen M6 en acero inoxidable para ajuste y bloqueo dentro del canal T del riel.

Ventajas del Sistema

Instalación rápida y sin perforaciones adicionales: el tornillo pasante penetra directamente la lámina de zinc y la vigueta en una sola operación, reduciendo el tiempo de montaje por punto de anclaje.

Altura ajustable: la varilla roscada M10 permite regular la distancia entre el plano del techo y el riel de aluminio para acomodar distintas alturas de onda en zinc ondulado (trapezoidal, sinusoidal o plegado).

Posicionamiento flexible del riel: la ranura longitudinal de la base L permite ajustar la posición del riel en dirección transversal antes del apriete final, facilitando la alineación precisa del array fotovoltaico.

Máxima resistencia a la corrosión: la combinación de acero inoxidable SUS304 y aluminio anodizado garantiza una vida útil superior a 25 años en condiciones de intemperie, sin oxidación ni degradación galvánica significativa.

Sellado garantizado: la junta EPDM evita filtraciones en el punto de penetración, protegiendo la estructura interior del techo.

Aplicaciones

Este anclaje es adecuado para los siguientes tipos de instalación:

• Sistemas fotovoltaicos on-grid e híbridos sobre techo de zinc ondulado o trapezoidal con estructura de madera interior
• Instalaciones residenciales con rieles de aluminio estándar de 35 mm o 40 mm de canal
• Instalaciones industriales sobre cubiertas metálicas con viguetas o correas de madera
• Cualquier sistema de montaje sobre cubierta donde se requiera penetración estanca y ajuste de altura

Compatible con rieles de aluminio de ranura T de 8 mm, incluyendo los rieles estándar de 35 x 35 mm y 40 x 40 mm utilizados en los kits de montaje Solartex.

Especificaciones Técnicas

Contenido del Kit por Unidad

Notas de Instalación

Preparación: antes de instalar, identifique la ubicación de la vigueta o correa bajo la lámina de zinc utilizando un detector de vigas o midiendo desde los puntos de fijación de la cubierta. El tornillo pasante debe penetrar al menos 40–50 mm en la madera o perfil metálico para garantizar la resistencia al arranque.

Sellado: al apretar el tornillo pasante, comprima la junta EPDM hasta que la arandela metálica quede nivelada sobre la lámina de zinc, sin sobreapriete que pueda deformar la cubierta. Una compresión visual uniforme de la junta es suficiente para garantizar el sellado.

Nivelación del riel: utilice las dos tuercas M10 en la varilla roscada para ajustar la altura y nivelar el riel sobre las ondulaciones del techo antes de fijar la base L al riel con el tornillo Allen M6.

Cantidad recomendada: para instalaciones estándar en Chile bajo normativa SEC, se recomienda un anclaje cada 900–1.200 mm de riel según la carga de viento del sector y el peso del panel.
