Cable AWG 1/0 20 cm con conectores

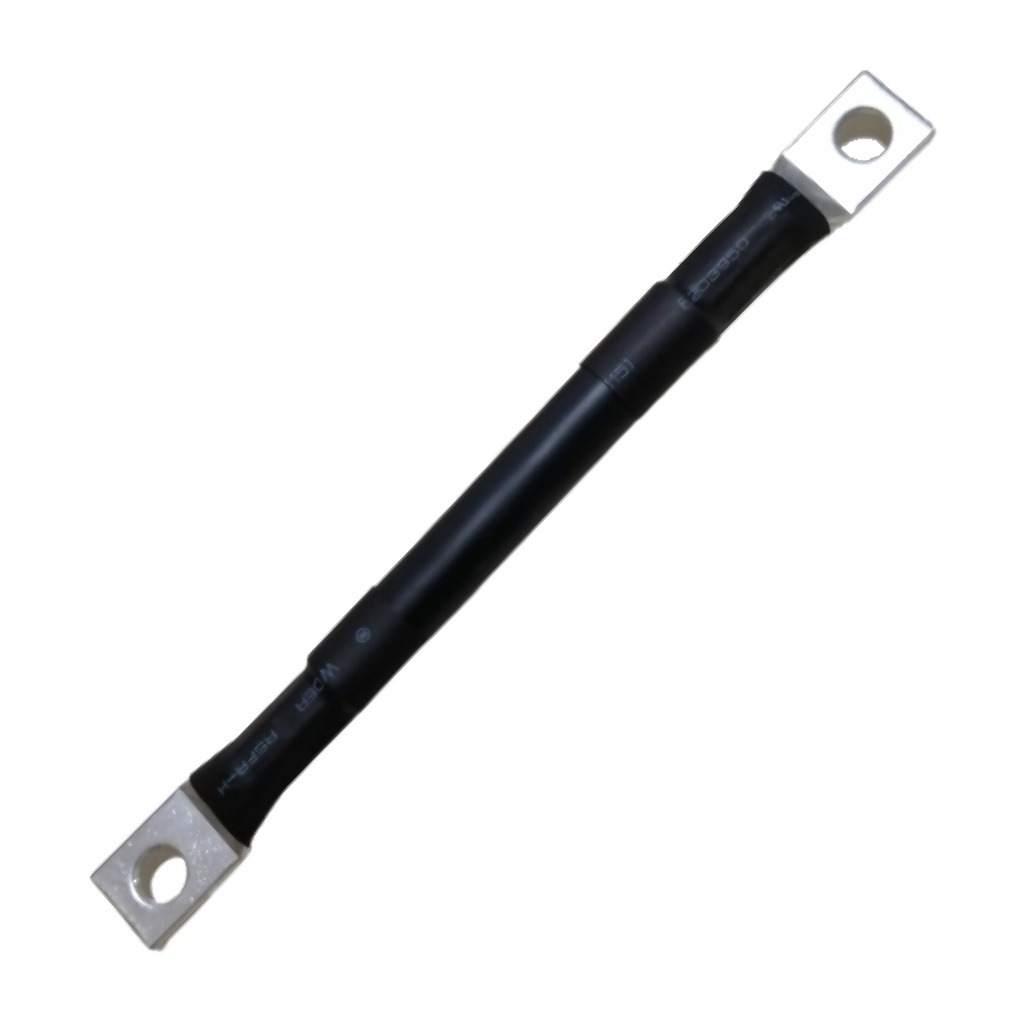

Cable AWG 1/0 de 20 cm con Terminales en Ambos Extremos para Conexión Serie de Baterías de Alta Capacidad

El Cable AWG 1/0 de 20 cm con Terminales de Ojal en Ambos Extremos es un cable de unión profesional de alta capacidad fabricado por Solartex Chile, diseñado específicamente para realizar la conexión en serie de baterías dentro de bancos de almacenamiento energético de mediana y alta capacidad, permitiendo aumentar la tensión nominal total del sistema (de 12V a 24V, de 24V a 48V, etc.) sin variar la capacidad en amperios-hora (Ah). A diferencia de los cables que conectan el banco al inversor (con terminal en un solo extremo) o de los cables de unión paralela (88 cm para conectar baterías adyacentes), este cable de unión en serie cuenta con la longitud específica de 20 cm, ideal para conectar el polo positivo de una batería con el polo negativo de la batería adyacente cuando ambas están montadas en estrecha proximidad en racks profesionales o estanterías de baterías de alta capacidad. La construcción combina dos componentes premium de marcas reconocidas: el conductor es cable Nexans Multiflex calibre AWG 1/0 (≈50 mm²), fabricado por Nexans, una de las empresas líderes mundiales en cables eléctricos con más de 120 años de trayectoria; mientras que los terminales de ojal son de la marca EKOLINE, fabricados en cobre electrolítico de 99,9% de pureza con recubrimiento de estaño y certificaciones CE, RoHS e ISO 9001. El crimpado profesional realizado por Solartex Chile con prensa hidráulica calibrada de gran tonelaje en ambos extremos del cable garantiza dos conexiones gas-tight de muy baja resistencia (< 0,05 mΩ por terminal), capaces de transmitir corrientes continuas de hasta 150A en operación continua y picos transitorios superiores a 200A, eliminando los riesgos catastróficos asociados a crimpados manuales mal ejecutados que en calibres grandes pueden generar puntos calientes capaces de fundir aislamientos y provocar incendios en bancos de baterías profesionales.

¿Conexión en Serie vs Conexión en Paralelo? Diferencias Clave

Antes de explicar las aplicaciones, es importante aclarar la diferencia fundamental entre conexión en serie y conexión en paralelo, ya que muchos clientes confunden estos conceptos al construir sus bancos de baterías de alta capacidad:

• Conexión en SERIE (este cable): Une el polo POSITIVO de una batería con el polo NEGATIVO de la batería adyacente, sumando los voltajes de las baterías mientras la capacidad (Ah) se mantiene igual. Ejemplo: 4 baterías de 12V/200Ah en serie = 1 banco de 48V/200Ah. Este cable de 20 cm es el adecuado para esta conexión, ya que los bornes positivo y negativo de baterías adyacentes están muy cerca entre sí.
• Conexión en PARALELO (cable de 88 cm): Une los polos POSITIVOS entre sí y los NEGATIVOS entre sí, sumando las capacidades (Ah) mientras la tensión se mantiene igual. Ejemplo: 4 baterías LiFePO4 de 48V/200Ah en paralelo = 1 banco de 48V/800Ah. Para esta conexión Solartex ofrece el cable AWG 1/0 de 88 cm con terminales en ambos extremos.
• Conexión SERIE-PARALELO: Combinación de ambas técnicas para crear bancos de muy alta capacidad que aumentan tanto el voltaje como la capacidad. Ejemplo: 8 baterías de 12V/200Ah en serie-paralelo = 1 banco de 48V/400Ah. Requiere ambos tipos de cables (20 cm para serie + 88 cm para paralelo) en calibre AWG 1/0 para soportar las altas corrientes circulantes.

Versatilidad en Aplicaciones del Cable de Unión Serie AWG 1/0

El Cable AWG 1/0 de 20 cm con Terminales en Ambos Extremos está diseñado específicamente para aplicaciones de alta corriente donde se requiere construir bancos de baterías en serie de mediana y alta capacidad, una técnica fundamental en sistemas solares fotovoltaicos profesionales para alcanzar la tensión de operación requerida por inversores de mediana y alta potencia (24V o 48V típicamente). En aplicaciones de calibre 1/0 AWG, los bancos manejan corrientes mucho mayores que los sistemas pequeños con cables AWG 6, requiriendo cables de gran sección capaces de soportar las altas corrientes que fluyen por las uniones serie durante operación normal, especialmente cuando el inversor demanda alta potencia o cuando las baterías de litio se cargan rápidamente. Su característica de tener terminales preinstalados en ambos extremos lo diferencia de los cables de conexión batería-inversor (con terminal en un solo extremo), siendo este modelo específicamente para uniones internas en serie del banco. A continuación, las principales aplicaciones del cable:

Principales aplicaciones:

• Conexión en serie de 4 baterías AGM/Gel de 12V para sistemas 48V: Aplicación común en sistemas off-grid medianos y grandes donde se conectan cuatro baterías de plomo-ácido AGM o Gel de 12V/200Ah-300Ah en serie (3 cables de 20 cm requeridos) para crear un banco de 48V de mediana capacidad para inversores de 3-8 kW.
• Conexión en serie de 2 baterías de 24V para sistemas 48V de alta capacidad: Apto para sistemas que requieren bancos de 48V usando baterías AGM o LiFePO4 de 24V de gran capacidad (1 cable de 20 cm requerido), común en sistemas profesionales con consumos elevados.
• Configuraciones serie-paralelo en bancos profesionales: Apto para crear bancos donde primero se conectan baterías de 12V o 24V en serie (para alcanzar 48V) y luego se replican estos strings en paralelo para aumentar significativamente la capacidad Ah, requiriendo cables AWG 1/0 de 20 cm para las uniones serie y cables AWG 1/0 de 88 cm para las uniones paralelo.
• Sistemas solares off-grid residenciales medianos y grandes: Componente esencial en instalaciones autónomas con bancos de baterías construidos para alimentar inversores de 3-8 kW, comunes en casas grandes, fincas, viviendas rurales premium y aplicaciones con consumos eléctricos elevados (aire acondicionado, refrigeración intensa, herramientas eléctricas).
• Sistemas residenciales de respaldo eléctrico (UPS) profesionales: Apto para sistemas de respaldo eléctrico en hogares grandes, oficinas, locales comerciales, telecomunicaciones, servidores y centros de monitoreo críticos con bancos de baterías de mediana-alta capacidad operando a 48V.
• Vehículos recreativos premium y motorhomes de alto consumo: Aplicación común en RVs grandes, autocaravanas premium y vehículos camper con bancos de baterías construidos para alimentar inversores de mayor potencia, donde se conectan en serie baterías de gran capacidad.
• Sistemas marinos y embarcaciones grandes: Excelente desempeño en yates y embarcaciones de tamaño considerable con bancos de baterías de 24V o 48V construidos a partir de baterías marinas individuales de gran capacidad.
• Bancos de baterías para telecomunicaciones críticas: Apto para sistemas en torres, repetidoras, estaciones base y centros de monitoreo que utilizan bancos de 48V (estándar de la industria de telecomunicaciones) con baterías de gran capacidad y respaldo extendido.
• Sistemas con controladores de carga MPPT de alta potencia: Apto para construir bancos compatibles con la tensión nominal de controladores MPPT de gran capacidad (Victron 250/100, Felicity, Voltronic, Growatt) que demandan corrientes elevadas durante carga rápida.
• Aplicaciones agroindustriales con bombeo solar de alta potencia: Apto para sistemas de bombeo presurizado, riego, refrigeración rural intensiva y aplicaciones agroganaderas que requieren bancos de mayor tensión y alta capacidad para alimentar bombas y motores eléctricos potentes.
• Sistemas de almacenamiento (ESS) con baterías de plomo-ácido o AGM grandes: Componente esencial cuando se construye el banco a partir de baterías de plomo-ácido o AGM individuales de gran capacidad (en lugar de baterías de litio LiFePO4 ya configuradas a 48V).
• Reparación y ampliación de bancos existentes: Reemplazo o adición directa en sistemas que requieren agregar o reemplazar uniones serie en bancos de baterías profesionales existentes durante operaciones de mantención.

Función y Beneficios del Cable de Unión Serie en Bancos de Alta Capacidad

El Cable AWG 1/0 de 20 cm con Terminales en Ambos Extremos cumple una función eléctrica crítica dentro de bancos de baterías profesionales de alta capacidad: crear conexiones en serie entre baterías individuales para sumar sus tensiones nominales y alcanzar el voltaje de operación requerido por sistemas de mediana y alta potencia (48V típicamente). La conexión serie es una técnica fundamental en sistemas solares off-grid e híbridos profesionales, especialmente cuando se construyen bancos a partir de baterías de plomo-ácido o AGM individuales de gran capacidad (que vienen estándar en 12V o 24V), donde alcanzar 48V requiere obligatoriamente conectarlas en serie. Las ventajas de operar a tensiones superiores en sistemas profesionales son significativas: corrientes más bajas para la misma potencia (lo que permite usar cables de menor calibre y reducir pérdidas resistivas), mayor eficiencia general del sistema, compatibilidad con inversores de mayor potencia que típicamente operan a 48V, y mejor rendimiento de los controladores MPPT que aprovechan tensiones superiores en el lado DC. La calidad del cableado de unión en serie es absolutamente determinante para el funcionamiento correcto del banco: a diferencia de las conexiones paralelas donde la simetría entre cables es lo más crítico, en conexiones serie la calidad individual de cada unión es lo que más importa, ya que toda la corriente del sistema fluye a través de cada cable serie en cadena. Una sola conexión deficiente en una cadena serie puede generar caídas de tensión significativas, sobrecalentamiento severo en el punto de mayor resistencia, fundición del aislamiento del cable y eventualmente fallas catastróficas con consecuencias graves en bancos de gran capacidad que manejan más de 100A. La principal ventaja de este cable preconfeccionado por Solartex frente a la alternativa de armarlo artesanalmente es la certeza de calidad del crimpado: para calibre 1/0 AWG es imprescindible utilizar prensa hidráulica de al menos 16 toneladas con matriz adecuada al calibre, herramienta que la mayoría de instaladores no posee. Los terminales vienen preinstalados con prensa hidráulica calibrada en condiciones controladas de fábrica, garantizando dos conexiones gas-tight de muy baja resistencia (< 0,05 mΩ por terminal). La longitud específica de 20 cm está optimizada para conectar bornes adyacentes de baterías montadas una al lado de la otra, especialmente importante en cable rígido AWG 1/0 (que es notablemente menos flexible que el AWG 6) donde longitudes excesivas generan tensiones mecánicas en los bornes que pueden dañarlos. La combinación de materiales premium garantiza un desempeño superior bajo condiciones exigentes de alta corriente: el conductor Nexans Multiflex AWG 1/0 ofrece conductividad excepcional, flexibilidad relativa para ruteo (sorprendente para un cable de gran sección) y resistencia mecánica superior; mientras que los terminales de ojal EKOLINE de cobre estañado ofrecen resistencia óptima a la corrosión galvánica con bornes de plomo, prevención de oxidación superficial y resistencia química frente a vapores ácidos liberados por baterías inundadas y AGM en operación.

Características Principales del Cable de Unión Serie AWG 1/0 Solartex

• Fabricado por Solartex Chile: Producto preconfeccionado en Chile con materiales premium, garantizando calidad de fabricación, soporte técnico local y disponibilidad inmediata.
• Conductor Nexans Multiflex AWG 1/0: Cable de cobre flexible de calibre 1/0 AWG (≈50 mm² o 53,5 mm² según norma IEC) fabricado por Nexans, líder mundial en cables eléctricos con más de 120 años de trayectoria.
• Dos terminales de ojal EKOLINE de cobre estañado: Terminales de compresión preinstalados en AMBOS extremos del cable, fabricados en cobre electrolítico 99,9% de pureza con recubrimiento de estaño, marca EKOLINE certificada CE, RoHS e ISO 9001.
• Crimpado profesional con prensa hidráulica de gran tonelaje en ambos extremos: Conexiones cable-terminal realizadas con prensa hidráulica de al menos 16 toneladas calibrada en condiciones controladas, imprescindible en calibres grandes para garantizar uniones gas-tight.
• Resistencia de contacto inferior a 0,05 mΩ por terminal: Crimpado profesional que garantiza pérdidas resistivas excepcionalmente bajas, crítico en conexiones serie donde toda la corriente del sistema fluye por cada cable.
• Longitud compacta de 20 centímetros: Longitud específicamente dimensionada para conectar bornes adyacentes (positivo de una batería con negativo de la siguiente) en baterías profesionales montadas lado a lado en racks dedicados.
• Configuración simétrica (terminales en ambos extremos): Diseño específico para uniones internas del banco de baterías, con terminales de ojal idénticos preinstalados en ambos extremos para conexión a bornes de baterías diferentes.
• Aplicación específica: conexiones SERIE para aumentar voltaje: Diferenciado del cable AWG 1/0 de 88 cm (que es para conexiones paralelas), este cable está específicamente dimensionado para uniones serie cortas entre bornes adyacentes en bancos de alta capacidad.
• Capacidad de corriente nominal de hasta 150A: Calibre AWG 1/0 que soporta corriente continua máxima de 150A en operación, apto para sistemas de 48V con inversores de hasta 8 kW.
• Capacidad de pico transitorio superior a 200A: Soporta picos transitorios durante arranque de cargas inductivas y carga/descarga rápida de baterías sin sobrecalentamiento ni degradación.
• Aislamiento de PVC industrial robusto: Aislamiento del cable Nexans Multiflex en PVC resistente para aplicaciones eléctricas industriales de alta potencia, con protección contra abrasión y flexibilidad superior dentro de su categoría.
• Color negro estándar: Color del aislamiento estándar para cableado eléctrico (en conexiones serie no se distingue positivo de negativo, ya que cada cable conecta polos opuestos).
• Compatibilidad universal con bornes de batería de alta capacidad: Los terminales de ojal EKOLINE se adaptan a tornillos M8 o M10 (consultar variante específica) presentes en la mayoría de baterías de plomo-ácido y litio de mediana y alta capacidad.
• Resistencia a corrosión y oxidación: El recubrimiento de estaño de los terminales protege contra corrosión galvánica con bornes de plomo, oxidación superficial y ataque químico de electrolitos sulfúricos de baterías.
• Resistencia a temperaturas extremas: Funcionamiento garantizado en rango típico de -25°C a +90°C (cable Nexans) y hasta +150°C en los terminales de cobre, apto para todas las zonas climáticas de Chile.
• Cable flexible para ruteo en racks profesionales: Construcción de hilos de cobre flexibles que facilita la conexión entre bornes muy cercanos en racks de baterías profesionales compactos.
• Resistencia a vibración mecánica: Apto para aplicaciones móviles como motorhomes premium, embarcaciones grandes y vehículos donde la vibración constante podría aflojar conexiones inadecuadas.
• Listo para instalar en ambos extremos: Producto preconfeccionado completo que no requiere ningún crimpado adicional ni herramientas especiales para la instalación.
• Vida útil prolongada: Construcción duradera diseñada para igualar la vida útil del propio banco de baterías profesional (típicamente 10-15 años para LiFePO4 o 5-8 años para plomo-ácido).

Beneficios de Elegir el Cable de Unión Serie AWG 1/0 Preconfeccionado Solartex

Optar por el Cable AWG 1/0 de 20 cm con Terminales en Ambos Extremos Preconfeccionado por Solartex Chile significa elegir una solución integral profesional especialmente crítica para bancos de baterías de alta capacidad operando en serie, donde la calidad del cableado puede ser literalmente la diferencia entre un sistema seguro y duradero o un siniestro catastrófico. En aplicaciones AWG 1/0 que manejan corrientes superiores a 100A en operación continua con picos transitorios que pueden superar los 200A, los riesgos asociados a cables y crimpados deficientes se multiplican: sobrecalentamiento severo por mala conducción que funde el aislamiento del cable y propaga el daño a equipos adyacentes, corrosión galvánica acelerada que degrada el contacto eléctrico aumentando la resistencia hasta el punto de generar puntos calientes peligrosos, ataque químico por vapores ácidos de baterías que destruye terminales de cobre desnudo en pocos meses, daños permanentes a baterías de litio cuyos BMS detectan caídas anómalas de tensión causadas por terminales defectuosos, y en casos extremos, generación de arco eléctrico capaz de iniciar incendios catastróficos en bancos de baterías de gran capacidad (siniestros que pueden destruir la vivienda completa y poner en riesgo vidas humanas). Fabricar el cable artesanalmente con cable comprado al metro y terminales por separado tiene riesgos especialmente significativos en calibres grandes: el crimpado de calibre 1/0 AWG requiere obligatoriamente prensa hidráulica de al menos 16 toneladas, herramienta que la mayoría de instaladores no posee y que cuesta varios cientos de dólares; las pinzas mecánicas o manuales NO son válidas para este calibre; los hilos sueltos que pueden quedar fuera del terminal generan cortocircuitos peligrosos especialmente en cables cortos donde las puntas están muy cerca entre sí; los terminales mal apretados se sueltan con vibración mecánica y dilatación térmica; y el dimensionamiento incorrecto del cable o terminal puede generar puntos calientes catastróficos. La solución preconfeccionada de Solartex elimina todos estos riesgos: cada cable es ensamblado en condiciones controladas de fábrica con prensa hidráulica de gran tonelaje, materiales premium de marcas reconocidas, inspección visual de calidad antes del envío, y trazabilidad completa para soporte post-venta. Adicionalmente, la fabricación local en Chile entrega ventajas que las soluciones importadas no pueden ofrecer: disponibilidad inmediata sin esperas de importación, soporte técnico en español para dudas y asesoría, posibilidad de personalización de longitudes específicas según requerimientos especiales del cliente, y respaldo de Solartex Chile como empresa con presencia consolidada en el mercado fotovoltaico nacional.

Consejos Clave para su Correcta Instalación:

• Conexión SERIE correcta: Para conectar baterías en serie, une el polo POSITIVO de la batería A con el polo NEGATIVO de la batería B usando un cable, dejando los polos extremos del banco (positivo de la primera y negativo de la última) para conectar al inversor. NUNCA conectes positivo con positivo o negativo con negativo en configuración serie (esto genera cortocircuito catastrófico con corrientes superiores a 1000A en bancos de alta capacidad).
• Verifica que las baterías sean idénticas: En conexión serie, todas las baterías deben tener exactamente la misma capacidad (Ah), tensión nominal, modelo, edad y estado de carga (SOC). Mezclar baterías diferentes genera desbalance de tensión que sobrecarga la batería de menor capacidad y reduce drásticamente la vida útil del banco completo.
• Calcula la cantidad necesaria de cables: Para un banco de N baterías en serie necesitas (N-1) cables de unión. Por ejemplo: 2 baterías en serie = 1 cable; 4 baterías en serie = 3 cables; 8 baterías en serie = 7 cables.
• Compra cables idénticos para todo el banco: Aunque en serie la simetría no es tan crítica como en paralelo, se recomienda usar cables idénticos en longitud, calibre y crimpado para todas las uniones del banco, garantizando comportamiento eléctrico predecible.
• Apriete correcto del tornillo del borne con torquímetro: Aplica el torque de apriete recomendado por el fabricante de la batería (típicamente 12-15 Nm para tornillos M8 en aplicaciones de alta corriente) usando torquímetro calibrado, garantizando contacto firme sin deformar el terminal.
• Aplicación de termocontraíble OBLIGATORIA: Cubre las uniones cable-terminal con tubo termoretráctil de calibre adecuado (preferiblemente con adhesivo interno) para mejorar la protección mecánica, química y dieléctrica de la conexión. En calibres grandes esto NO es opcional.
• Aplicación de protector dieléctrico: En ambientes corrosivos (zonas costeras, baterías de plomo-ácido), aplica una capa fina de protector dieléctrico o vaselina industrial sobre las conexiones finalizadas para sellar contra humedad y vapores químicos.
• Ecualización inicial del banco: Antes de poner en operación el banco recién armado en serie, realiza una carga de ecualización completa para igualar el SOC de todas las baterías y evitar desbalances iniciales que comprometan la vida útil del banco.
• Considera balanceadores de baterías para sistemas críticos: En bancos serie de plomo-ácido para aplicaciones críticas, ES MUY RECOMENDABLE instalar balanceadores activos (Battery Equalizers) que mantengan automáticamente las baterías ecualizadas durante toda su vida útil, especialmente importante en bancos AWG 1/0 de gran capacidad.
• Protecciones DC obligatorias según norma SEC: Recuerda que toda conexión DC entre baterías e inversor debe contar con fusibles o disyuntores DC dimensionados según la corriente nominal del sistema, conforme al Pliego Técnico RIC N°15 de la SEC chilena.
• Inspección termográfica recomendada: Para bancos profesionales con cable 1/0 AWG, se recomienda realizar inspección con cámara termográfica al menos una vez al año, identificando posibles puntos calientes en las uniones que indiquen deterioro del crimpado o aflojamiento de tornillos.
• Verifica la longitud antes de instalar: 20 cm es ideal para baterías adyacentes con bornes en proximidad inmediata. Si las baterías están separadas por mayor distancia, considera longitudes superiores; nunca fuerces el cable rígido AWG 1/0 ni lo dejes con tensión mecánica excesiva en los bornes.
• Reapriete periódico de bornes: Las conexiones de alta corriente pueden aflojarse con el tiempo debido a la dilatación térmica. Reaprieta los tornillos de los bornes cada 12 meses con torquímetro calibrado.

¿Por qué Comprar tu Cable de Unión Serie AWG 1/0 en Solartex?

En resumen, el Cable AWG 1/0 de 20 cm con Terminales en Ambos Extremos Preconfeccionado por Solartex Chile es la solución profesional ideal para construir bancos de baterías en serie de alta capacidad en sistemas solares off-grid medianos y grandes, sistemas de almacenamiento energético (ESS) profesionales, motorhomes premium con consumos elevados, embarcaciones grandes, telecomunicaciones críticas y aplicaciones agroindustriales que requieren autonomía extendida operando a 48V. Su combinación de materiales premium (cable Nexans Multiflex AWG 1/0 + terminales EKOLINE de cobre estañado en ambos extremos), su crimpado profesional realizado con prensa hidráulica de gran tonelaje en condiciones controladas de fábrica, su longitud específica de 20 cm optimizada para bornes adyacentes en bancos profesionales, su capacidad de corriente nominal de hasta 150A en operación continua con picos superiores a 200A, su flexibilidad relativa para ruteo en racks profesionales, y el respaldo de Solartex Chile como fabricante local con soporte técnico en español lo posicionan como la opción más confiable y conveniente para construir bancos de baterías profesionales que maximicen la vida útil del sistema completo. Frente a la alternativa de armar los cables artesanalmente, esta solución preconfeccionada elimina los riesgos catastróficos asociados al crimpado manual deficiente en calibres grandes, garantiza una conexión gas-tight de muy baja resistencia, ahorra tiempo de instalación y proporciona tranquilidad gracias al soporte post-venta local. Si tu sistema requiere también conexiones paralelas para aumentar la capacidad Ah, complementa con el cable AWG 1/0 de 88 cm para uniones paralela también disponible en Solartex (creando configuraciones serie-paralelo). Combínalo con baterías de plomo-ácido AGM/Gel/inundadas o LiFePO4 de gran capacidad idénticas (mismo modelo, capacidad y edad), barras colectoras DC, fusibles DC de 150-200A obligatorios, disyuntores magnetotérmicos DC, balanceadores activos para baterías de plomo-ácido, y todos los accesorios complementarios disponibles en Solartex para armar un banco de baterías profesional certificado. Recuerda que para conectar el banco completo al inversor también necesitarás cables AWG 1/0 con terminal en un solo extremo (de 1,5m o 2m, también disponibles en Solartex). Con esta elección, instaladores profesionales, propietarios de sistemas residenciales premium, dueños de motorhomes premium, navegantes con embarcaciones grandes, agricultores con sistemas de bombeo de mediana escala y empresas con sistemas críticos pueden estar seguros de utilizar componentes de calidad probada, manteniendo la integridad eléctrica del banco durante toda su vida útil. Disponible en Solartex con stock permanente, despacho rápido a todo Chile y soporte técnico especializado para verificar la compatibilidad con tus baterías específicas.

Características Técnicas:
