Conector AWG N° 6 para Bancos de Baterías

Terminal de Ojal AWG N°6 de Cobre Estañado para Bancos de Baterías y Sistemas Solares

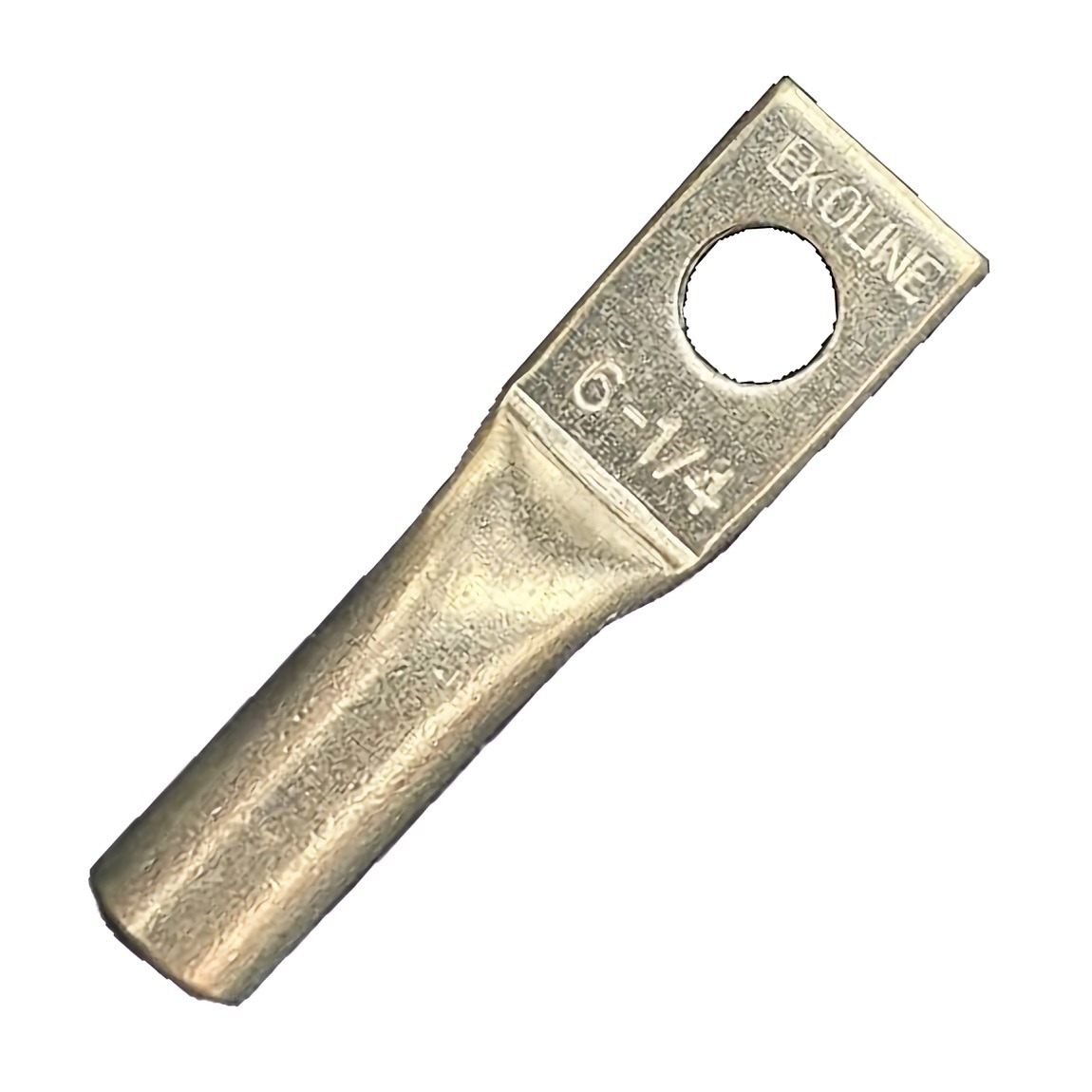

El Terminal de Ojal AWG N°6 de Cobre Estañado es un conector eléctrico de tipo argolla (lug terminal) fabricado en cobre electrolítico de alta pureza con recubrimiento de estaño, diseñado específicamente para crear conexiones eléctricas de alta corriente entre cables de calibre 6 AWG y bornes roscados en bancos de baterías, inversores, controladores de carga, disyuntores DC, barras colectoras y tableros eléctricos. Su construcción en cobre puro de 99,9% con superficie estañada garantiza máxima conductividad eléctrica (≥101% IACS), mínimas pérdidas resistivas y excelente protección contra la corrosión electrolítica que afecta a los terminales no estañados, especialmente en ambientes húmedos, salinos o con vapores ácidos típicos de baterías de plomo-ácido. Diseñado bajo el estándar internacional para terminales de compresión (crimp), este terminal se instala mediante prensaterminales hidráulico o mecánico, formando una conexión gas-tight de baja resistencia que mantiene su integridad eléctrica durante toda la vida útil del sistema. Certificado bajo normas CE, RoHS e ISO 9001, este terminal AWG N°6 es un componente esencial en la fabricación de bancos de baterías profesionales para sistemas solares fotovoltaicos off-grid, sistemas híbridos, vehículos recreativos, embarcaciones y aplicaciones industriales que requieren conexiones eléctricas confiables capaces de manejar corrientes elevadas con máxima seguridad operativa.

Versatilidad en Aplicaciones del Terminal AWG N°6 en Sistemas Eléctricos

El Terminal de Ojal AWG N°6 de Cobre Estañado está diseñado para una amplia variedad de aplicaciones eléctricas donde se requiere conectar cables de calibre 6 AWG (sección de aproximadamente 13,3 mm²) a bornes roscados con corrientes nominales de hasta 65A en operación continua. Su característica de cobre estañado lo hace especialmente apto para aplicaciones en corriente continua (DC) de baterías, donde el contacto entre cobre puro y terminales de plomo de las baterías genera corrosión galvánica acelerada que el estañado previene de manera efectiva. A continuación, las principales aplicaciones del terminal:

Principales aplicaciones:

• Fabricación de bancos de baterías solares: Aplicación principal del terminal, donde se utilizan para conectar baterías de 12V o 24V en serie/paralelo formando bancos de 24V, 48V o superiores en sistemas fotovoltaicos off-grid e híbridos.
• Conexión de inversores a banco de baterías: Componente esencial para conectar la entrada DC de inversores solares de baja a mediana potencia (1-3 kW) al banco de baterías mediante cableado calibre 6 AWG.
• Conexión de controladores de carga MPPT y PWM: Apto para conectar controladores de carga solar al banco de baterías o a los paneles fotovoltaicos en sistemas con corrientes de carga de hasta 60A.
• Sistemas solares off-grid residenciales pequeños y medianos: Componente requerido en instalaciones autónomas para casas, parcelas, cabañas y viviendas rurales con consumos eléctricos moderados.
• Sistemas solares para vehículos recreativos (RV) y motorhomes: Aplicación común en casas rodantes, autocaravanas y vehículos camper que utilizan banco de baterías de 12V o 24V con cableado AWG 6.
• Sistemas solares marinos y embarcaciones: Excelente desempeño en barcos, yates y embarcaciones donde el ambiente salino exige terminales con protección anticorrosiva certificada.
• Bancos de baterías para UPS y sistemas de respaldo: Apto para construir sistemas de respaldo eléctrico (SAI/UPS) en oficinas, telecomunicaciones y servidores con baterías de plomo-ácido o litio.
• Conexión a barras colectoras (busbars) DC: Permite conectar múltiples cables 6 AWG a barras colectoras de cobre en cajas combinadoras DC o tableros de distribución de baterías.
• Conexión de fusibles DC y disyuntores: Apto para conectar cables AWG 6 a fusibles DC, disyuntores magnetotérmicos y desconectadores rotativos en el lado DC del sistema solar.
• Aplicaciones industriales y agroindustriales: Apto para tableros eléctricos industriales, sistemas de bombeo, riego solar y aplicaciones agroganaderas donde la robustez del terminal es crítica.
• Sistemas de telecomunicaciones y minería: Apto para alimentar antenas, repetidoras, estaciones de telecomunicaciones, campamentos mineros y operaciones remotas con bancos de baterías profesionales.
• Reparación y mantención de sistemas existentes: Reemplazo directo en caso de deterioro, oxidación o falla de terminales originales durante operaciones de mantención de bancos de baterías.

Función y Beneficios del Terminal AWG N°6 en Bancos de Baterías Solares

El Terminal de Ojal AWG N°6 de Cobre Estañado cumple una función eléctrica crítica dentro de cualquier sistema con bancos de baterías: crear una conexión mecánica firme y eléctricamente perfecta entre el cable de potencia DC y el borne roscado de la batería, inversor, controlador o barra colectora. Esta conexión debe ser capaz de transmitir corrientes elevadas (típicamente entre 30A y 65A en operación continua para sistemas solares pequeños y medianos) sin generar caídas de tensión significativas ni calentamiento por efecto Joule, manteniendo la eficiencia energética del sistema completo. La calidad de un terminal eléctrico se mide por su resistencia de contacto, que en terminales de cobre puro estañado correctamente crimpados es típicamente menor a 0,1 mΩ, garantizando pérdidas resistivas mínimas. El recubrimiento de estaño cumple un rol fundamental en la durabilidad: previene la corrosión galvánica que se genera cuando el cobre desnudo entra en contacto con metales diferentes (como el plomo de las baterías de plomo-ácido o el latón de los bornes), evita la oxidación superficial que aumentaría la resistencia de contacto con el tiempo, y proporciona resistencia química frente a vapores ácidos de las baterías y ambientes corrosivos como zonas costeras o ambientes con amoníaco. La construcción en cobre electrolítico de pureza 99,9% (cobre OFE – Oxygen Free Electrolytic) garantiza máxima conductividad eléctrica del orden de 101% IACS, superior incluso al cobre estándar de la industria, lo que se traduce en menores pérdidas energéticas y mayor eficiencia en la transmisión de corriente continua. Cuando se instala correctamente con un prensaterminales hidráulico o mecánico calibrado, el terminal forma una unión gas-tight (estanca al gas) que aísla el cobre del cable y del terminal del oxígeno atmosférico, evitando la oxidación interna que es la principal causa de fallas en conexiones eléctricas de alta corriente. Es un componente económico que protege una inversión mucho mayor: un terminal mal instalado o de mala calidad puede generar puntos calientes, sobrecalentamiento, fundir el aislamiento del cable e incluso provocar incendios en bancos de baterías, una de las principales causas de siniestros en sistemas solares off-grid mal ejecutados.

Características Principales del Terminal AWG N°6 de Cobre Estañado

• Calibre compatible AWG N°6: Diseñado específicamente para cables eléctricos de calibre 6 AWG (sección de aproximadamente 13,3 mm² o 16 mm² según norma IEC), con compatibilidad para cables de cobre flexibles y rígidos.
• Material principal: cobre electrolítico 99,9% de pureza: Fabricado en cobre OFE (Oxygen Free Electrolytic) de máxima pureza, garantizando conductividad eléctrica superior al estándar (≥101% IACS).
• Superficie estañada de alta calidad: Recubrimiento de estaño puro mediante proceso galvánico que protege contra corrosión, oxidación, ataque químico de electrolitos de baterías y ambientes salinos costeros.
• Configuración tipo argolla (ring lug): Diseño con perforación central para fijación mediante tornillo o perno roscado a bornes de baterías, barras colectoras y terminales de equipos eléctricos.
• Capacidad de corriente nominal de hasta 65A: Soporta la corriente continua máxima recomendada para cables 6 AWG en operación continua, sin sobrecalentamiento ni pérdidas resistivas significativas.
• Resistencia de contacto típica menor a 0,1 mΩ: Cuando se crimpa correctamente con herramienta calibrada, garantiza pérdidas resistivas mínimas y máxima eficiencia eléctrica del sistema.
• Tipo de conexión: compresión (crimp): Instalación mediante prensaterminales hidráulico o mecánico que forma una unión gas-tight estanca al oxígeno, evitando oxidación interna de la conexión.
• Construcción robusta de pared gruesa: Espesor de pared adecuado para resistir múltiples ciclos de apriete sin deformación plástica, garantizando integridad mecánica y eléctrica.
• Resistencia química frente a electrolitos: Apto para uso cerca de baterías de plomo-ácido (AGM, gel, inundadas) donde existen vapores ácidos que atacarían el cobre desnudo.
• Compatible con bornes roscados estándar: Diámetro de perforación adaptable a tornillos M6, M8 o M10 (consultar variante específica) presentes en la mayoría de bancos de baterías, inversores y barras colectoras.
• Resistencia a temperaturas extremas: Operación garantizada en rango típico de -55°C a +150°C, apto para todas las zonas climáticas de Chile, incluyendo ambientes con baterías que generan calor durante carga/descarga.
• Resistencia a vibración mecánica: Apto para aplicaciones móviles como motorhomes, embarcaciones y vehículos donde la vibración constante podría aflojar conexiones inadecuadas.
• Certificaciones internacionales: Cumple con normas CE (Comunidad Europea), RoHS (libre de sustancias peligrosas) e ISO 9001 (gestión de calidad), garantizando estándares internacionales de fabricación.
• Marca EKOLINE: Fabricante reconocido en el rubro de terminales eléctricos con presencia internacional y respaldo de calidad consolidado.
• Vida útil estimada superior a 25 años: Construcción duradera diseñada para igualar o superar la vida útil de los propios bancos de baterías y equipos solares conectados.

Beneficios de Elegir el Terminal AWG N°6 EKOLINE para tu Sistema Solar

Optar por el Terminal de Ojal AWG N°6 de Cobre Estañado marca EKOLINE significa elegir un componente certificado, profesional y diseñado específicamente para garantizar conexiones eléctricas seguras, eficientes y duraderas en bancos de baterías solares y sistemas DC de alta corriente. Aunque parezca un accesorio menor frente al costo de las baterías, paneles solares y el inversor, utilizar terminales genéricos no certificados, de cobre sin estañar o de aleaciones de baja pureza puede tener consecuencias graves a mediano y largo plazo: sobrecalentamiento por mala conducción que funde el aislamiento del cable, corrosión galvánica acelerada que degrada el contacto eléctrico y aumenta la resistencia con el tiempo, oxidación superficial que reduce la conductividad y eficiencia del sistema, ataque químico por vapores ácidos de baterías de plomo-ácido que destruye terminales de cobre desnudo, y en casos extremos, generación de puntos calientes que pueden provocar incendios en el banco de baterías (una de las principales causas de siniestros en sistemas solares off-grid mal ejecutados). Los terminales EKOLINE están fabricados con cobre electrolítico de 99,9% de pureza con recubrimiento de estaño puro de alta calidad, certificados bajo normas CE, RoHS e ISO 9001, garantizando rendimiento profesional comparable al de las marcas premium del rubro a un precio mucho más accesible. Esta combinación de calidad, certificación y precio competitivo entrega máxima tranquilidad tanto para instaladores profesionales como para propietarios de sistemas, asegurando que cada conexión del banco de baterías mantenga su integridad eléctrica y mecánica durante toda su vida útil. Para instaladores profesionales, contar con stock permanente de terminales en distintos calibres es una práctica recomendada que permite responder rápidamente ante reparaciones, ampliaciones o reconfiguraciones de bancos de baterías.

Consejos Clave para su Correcta Instalación:

• Utiliza herramienta de crimpado profesional: Es indispensable usar una pinza prensaterminales hidráulica o mecánica calibrada para calibre 6 AWG. El crimpado con alicate común NO es válido y puede generar fallas costosas, sobrecalentamiento e incluso incendios.
• Pelado preciso del cable: Pela el aislamiento del cable a la longitud exacta del barril del terminal (típicamente 15-20 mm para AWG 6), sin dañar los hilos conductores ni dejar conductor expuesto fuera del terminal.
• Limpia la superficie de los conductores: Si el cable está sucio u oxidado, límpialo con cepillo de alambre fino antes de insertarlo en el terminal para garantizar contacto eléctrico óptimo.
• Inserción completa del cable: Asegúrate de que todos los hilos del conductor estén completamente insertados dentro del barril del terminal antes de crimpar. Hilos sueltos fuera del terminal pueden generar cortocircuitos peligrosos.
• Crimpado correcto con doble compresión: Realiza dos compresiones consecutivas con la herramienta crimpadora a lo largo del barril del terminal, asegurando una conexión gas-tight de baja resistencia.
• Test de tracción post-crimpado: Después de crimpar, verifica con prueba de tracción manual que el cable no salga del terminal. Cualquier movimiento indica un crimpado incorrecto que debe rehacerse cortando el extremo del cable.
• Aplicación de termocontraíble (opcional pero recomendado): Cubre la unión cable-terminal con tubo termoretráctil de calibre adecuado (preferiblemente con adhesivo interno) para mejorar la protección mecánica y química de la conexión.
• Apriete correcto del tornillo del borne: Aplica el torque de apriete recomendado por el fabricante del banco de baterías o equipo (típicamente 6-12 Nm para tornillos M8), garantizando contacto firme sin deformar el terminal.
• Aplicación de protector dieléctrico: En ambientes corrosivos (zonas costeras, baterías de plomo-ácido), aplica una capa fina de protector dieléctrico o vaselina industrial sobre la conexión finalizada para sellar contra humedad y vapores químicos.
• Protecciones DC obligatorias según norma SEC: Recuerda que toda conexión DC entre baterías e inversor debe contar con fusibles o disyuntores DC dimensionados según la corriente nominal del sistema, conforme al Pliego Técnico RIC N°15 de la SEC chilena.
• Inspección periódica de conexiones: Verifica el estado de los terminales al menos una vez al año durante mantenciones del sistema, buscando signos de oxidación, corrosión, decoloración por calor o aflojamiento de los tornillos de los bornes.
• Reapriete periódico de bornes: Las conexiones de alta corriente pueden aflojarse con el tiempo debido a la dilatación térmica. Reaprieta los tornillos de los bornes cada 12-24 meses con torquímetro calibrado.
• Mantén stock de repuesto: Para instaladores profesionales y dueños de sistemas grandes, se recomienda mantener al menos 10-20 terminales AWG 6 en stock para reemplazo inmediato ante reparaciones, ampliaciones o reconfiguraciones del banco de baterías.

¿Por qué Comprar tu Terminal AWG N°6 EKOLINE en Solartex?

En resumen, el Terminal de Ojal AWG N°6 de Cobre Estañado marca EKOLINE es un componente crítico, certificado y profesional que toda instalación fotovoltaica con banco de baterías debe utilizar para garantizar conexiones eléctricas seguras, eficientes y duraderas. Su fabricación en cobre electrolítico de 99,9% de pureza, su recubrimiento de estaño puro mediante proceso galvánico, su capacidad de corriente nominal de hasta 65A, su resistencia a corrosión galvánica y química, su compatibilidad con cables 6 AWG flexibles y rígidos, y sus certificaciones internacionales CE, RoHS e ISO 9001 lo posicionan como una solución integral para todos los tipos de instalaciones eléctricas DC del territorio chileno, desde la cordillera de Los Andes hasta el desierto de Atacama y el litoral pacífico. Con esta elección, instaladores profesionales, propietarios de sistemas residenciales off-grid, dueños de motorhomes, navegantes con embarcaciones eléctricas, agricultores con sistemas solares de bombeo y empresas con bancos de baterías profesionales pueden estar seguros de utilizar componentes de calidad, manteniendo la integridad eléctrica y mecánica del sistema durante toda su vida útil. Combínalo con cable solar/de batería de calibre 6 AWG (rojo y negro), tubo termoretráctil, herramientas crimpadoras y protecciones DC para armar un banco de baterías profesional. Disponible en Solartex con stock permanente, despacho rápido a todo Chile y soporte técnico especializado para verificar la compatibilidad con tu cable y bornes específicos.

Características Técnicas:
