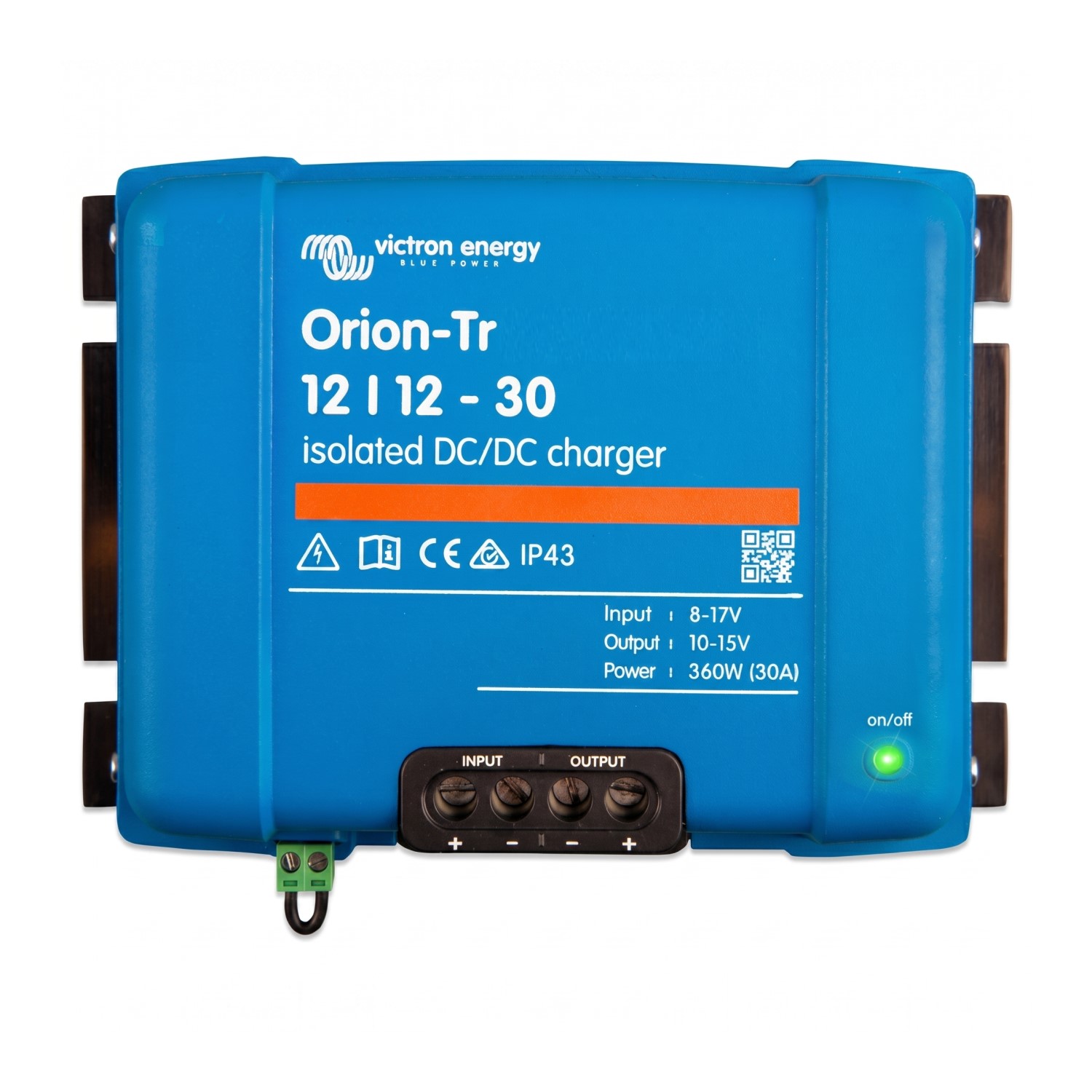

Convertidor DC/DC Victron Orion-Tr 12/12-30A | 360W – Galvánicamente Aislado – IP43
El convertidor CC/CC Victron Orion-Tr 12/12-30A es un convertidor aislado de 360W de la familia profesional Orion-Tr, diseñado para aplicaciones de alta demanda donde se requiere separación galvánica estricta entre los circuitos de entrada y salida. Fabricado por Victron Energy (Países Bajos), incorpora aislamiento galvánico de 200V entre entrada, salida y carcasa, tensión de salida ajustable de 10-15V (apto también como cargador de baterías), protección IP43, robustos bornes de tornillo para cables de hasta 16 mm² y entrega 30A continuos a 40°C con picos de hasta 40A. Es el modelo intermedio de mayor potencia de la línea aislada 12/12, ideal para sistemas marinos, vehículos profesionales, telecomunicaciones e industria donde se necesitan eliminar bucles de tierra, proteger equipos sensibles e integrar circuitos con masas independientes.
Características Destacadas
- Convertidor DC-DC galvánicamente aislado de alta potencia: 200V de aislamiento entre entrada, salida y carcasa.
- Tensión de salida ajustable mediante potenciómetro: rango 10-15V (función dual como convertidor o cargador de baterías).
- Corriente de salida continua: 30A a 40°C (potencia continua 360W) con picos hasta 40A durante 10 segundos.
- Potencia continua a 25°C: hasta 430W en condiciones óptimas de operación.
- Función Buck-Boost automática: mantiene la tensión de salida estable dentro del rango de entrada (10-17V).
- Apto para uso como cargador de baterías: ideal para cargar baterías de servicio o de arranque de 12V en sistemas con masas independientes.
- Control On/Off remoto: permite encender/apagar mediante un interruptor de baja potencia o sincronizado con la llave de arranque del motor.
- Conexión en paralelo ilimitada para escalar la corriente de salida según necesidad.
- Protección IP43 (instalando con bornes orientados hacia abajo): apto para entornos con polvo y salpicaduras.
- Bornes de tornillo robustos: no requieren herramientas especiales, admiten cables hasta 16 mm² (AWG6).
- Protección contra altas temperaturas: reduce automáticamente la corriente de salida si la temperatura ambiente sube sobre 40°C.
- A prueba de cortocircuitos con reducción de corriente y reinicio automático.
- Fusible de entrada integrado (no reemplazable) para protección adicional.
- Bajo nivel de ruido eléctrico: 2 mV rms, apto para equipos sensibles.
- Carcasa metálica robusta de aluminio anodizado para alta disipación térmica.
- Garantía Victron de 5 años.
Especificaciones Técnicas
| Modelo | Orion-Tr 12/12-30 (360W) |
| Tipo | Convertidor DC-DC Aislado Galvánicamente |
| Rango de tensión de entrada | 10 – 17 V |
| Subtensión de desconexión | 7 V |
| Reinicio de subtensión | 7,5 V |
| Tensión nominal de salida | 12,2 V |
| Rango de ajuste de tensión de salida | 10 – 15 V |
| Tolerancia de tensión de salida | ±0,2 V |
| Nivel de ruido | 2 mV rms |
| Corriente de salida continua a 40°C | 30 A |
| Corriente máxima de salida (10 s) | 40 A |
| Corriente de cortocircuito | 60 A |
| Potencia continua de salida a 25°C | 430 W |
| Potencia continua de salida a 40°C | 360 W |
| Eficiencia | 87% |
| Consumo sin carga | < 80 mA |
| Aislamiento galvánico | 200V entre entrada, salida y carcasa |
| Función Buck-Boost | Sí (mantiene salida estable en todo el rango) |
| On/Off remoto | Sí |
| Conexión en paralelo | Sí (número ilimitado de unidades) |
| Fusible de entrada | Integrado (no reemplazable) |
Especificaciones Mecánicas y Ambientales
| Rango de temperatura de operación | -20°C a +55°C (reducción 3% por °C sobre 40°C) |
| Humedad máxima | 95% (sin condensación) |
| Grado de protección | IP43 (instalado con bornes hacia abajo) |
| Tipo de conexión CC | Bornes de tornillo |
| Sección máxima de cable | 16 mm² (AWG6) |
| Dimensiones (Al × An × P) | 130 × 186 × 80 mm |
| Peso | 1,8 kg |
| Carcasa | Aluminio anodizado |
Protecciones Incorporadas
- Protección contra sobrecorriente.
- Protección contra sobrecalentamiento (reducción automática de corriente sobre 40°C).
- Protección contra cortocircuitos con reducción de corriente.
- Protección contra subtensión (desconexión automática bajo 7V, reinicio sobre 7,5V).
- Fusible de entrada integrado.
- Aislamiento galvánico de 200V para protección de equipos sensibles.
Certificaciones y Normativas
- Seguridad: EN 60950
- Emisiones: EN 61000-6-3, EN 55014-1
- Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
- Directiva de automoción: ECE R10-5
¿Qué Significa “Galvánicamente Aislado” y Por Qué Es Importante?
A diferencia de los convertidores no aislados (línea Orion estándar IP20), el Orion-Tr incorpora aislamiento galvánico de 200V entre los circuitos de entrada y salida. Esto significa que el negativo de entrada y el negativo de salida están eléctricamente separados, sin conexión directa entre ellos.
Ventajas críticas del aislamiento galvánico:
- Eliminación de bucles de tierra (ground loops): previene interferencias y ruido eléctrico en equipos sensibles.
- Protección de equipos electrónicos: evita que problemas en el circuito de entrada (sobretensiones, transitorios) dañen el circuito de salida.
- Aplicaciones marinas: indispensable en embarcaciones para evitar corrosión galvánica entre componentes con distintas masas.
- Sistemas con generadores: permite integrar diferentes referencias de masa sin riesgo.
- Telecomunicaciones e instrumentación: requerido por normativa en muchas aplicaciones industriales.
Doble Función: Convertidor y Cargador de Baterías
Gracias a su tensión de salida ajustable mediante potenciómetro (10-15V), el Orion-Tr 12/12-30 puede operar de dos formas distintas según la configuración:
- Como convertidor DC-DC aislado: entrega tensión constante de salida regulada para alimentar equipos electrónicos sensibles, incluso con tensión de entrada variable.
- Como cargador de baterías de 12V: ajustando la tensión de salida al valor de carga adecuado (típicamente 13,8V para flotación), permite cargar una batería auxiliar o de arranque de 12V desde otro sistema de 12V con masas independientes.

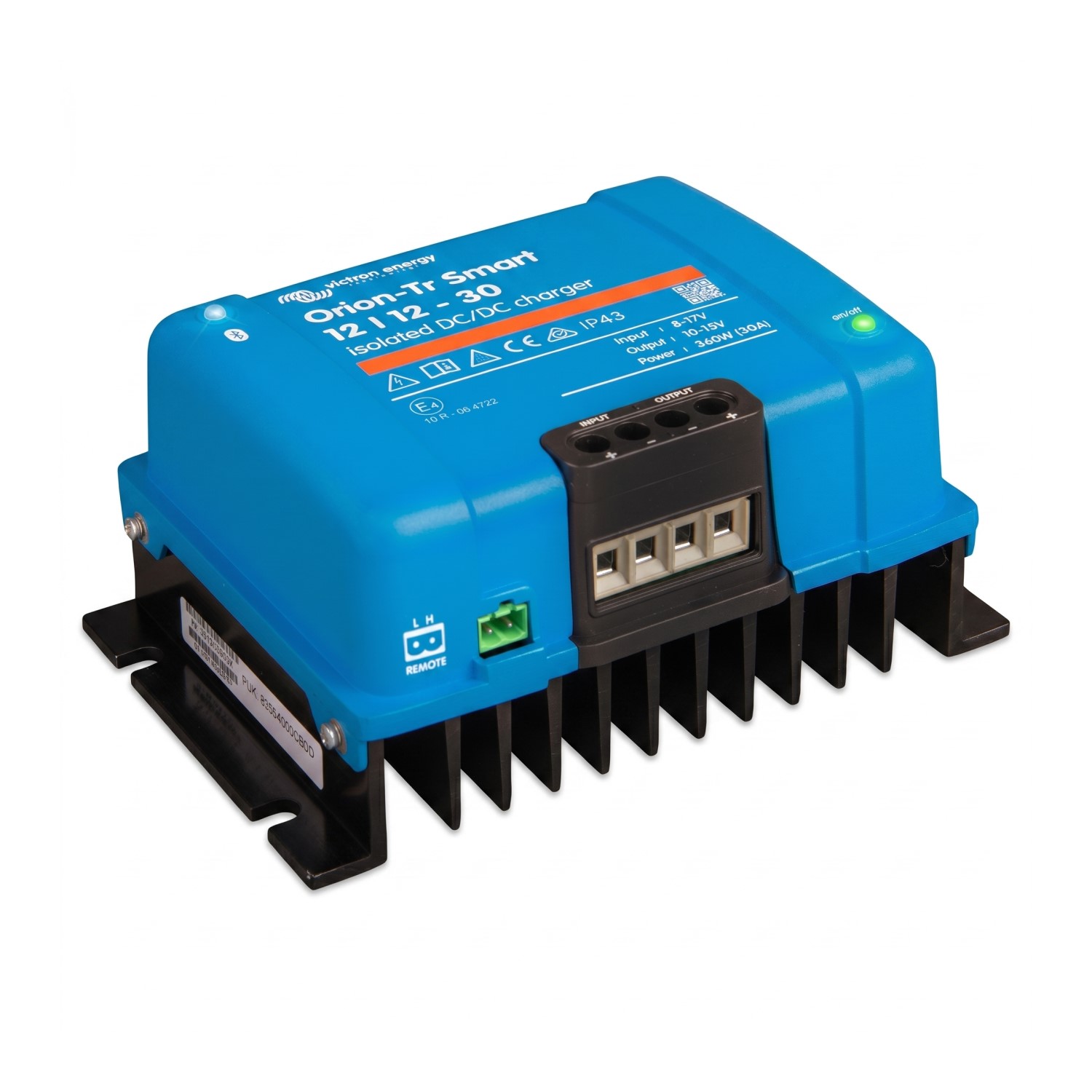

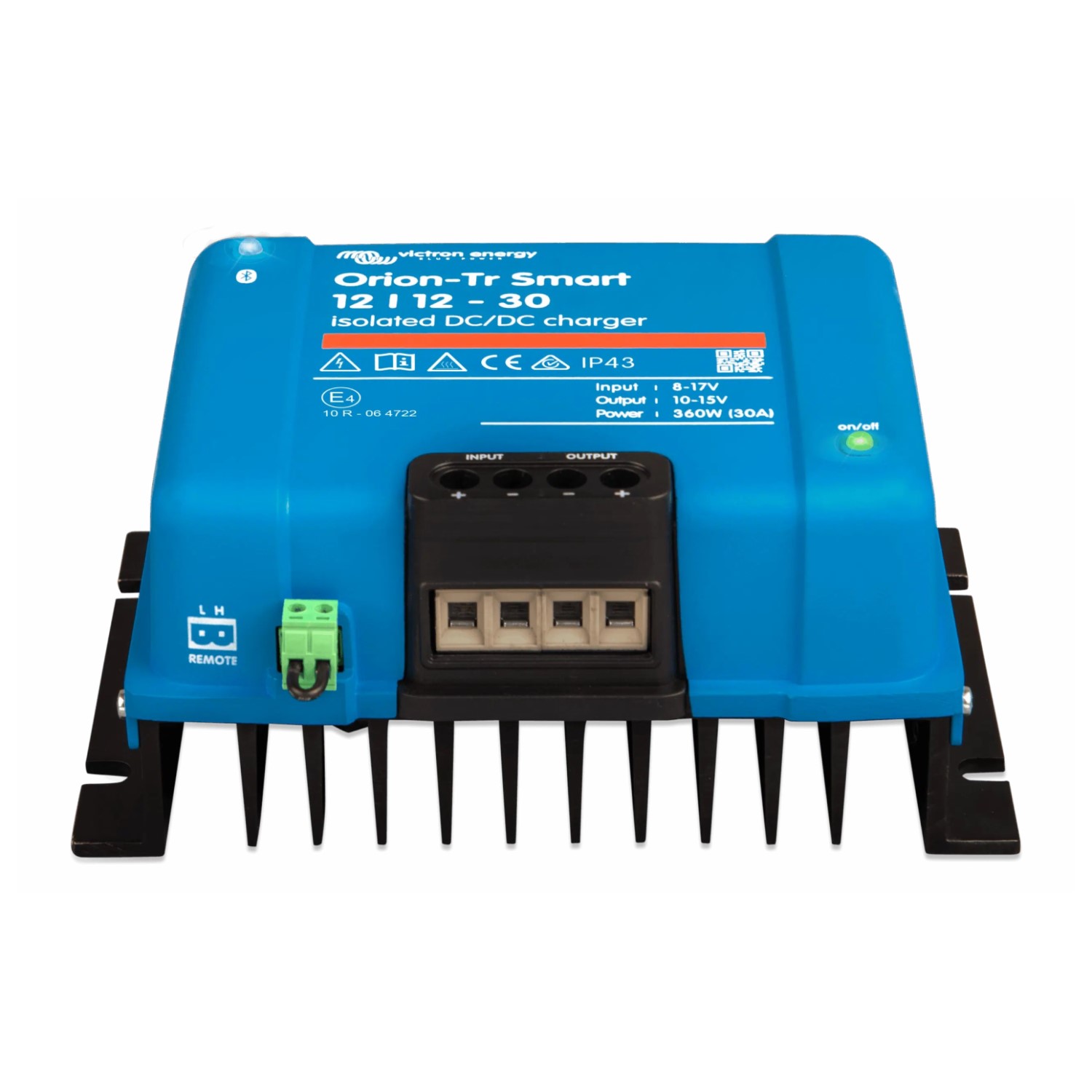

Para sistemas que requieren un algoritmo de carga inteligente multi-etapa con perfiles automáticos para distintas químicas de batería (LiFePO4, AGM, Gel, etc.), recomendamos considerar la versión Orion-Tr Smart 12/12-30, que añade Bluetooth integrado y configuración avanzada vía VictronConnect.
Aplicaciones Recomendadas
- Aplicaciones marinas: embarcaciones donde se necesita evitar corrosión galvánica entre baterías y equipos auxiliares.
- Sistemas de telecomunicaciones: radios profesionales, repetidores, equipos de monitoreo remoto que requieren alimentación limpia.
- Vehículos profesionales: ambulancias, vehículos de policía, vehículos de servicio con equipamiento sensible.
- Motorhomes y caravanas profesionales con sistemas dobles de baterías y cargas exigentes.
- Sistemas industriales: instrumentación, PLC, sensores y autómatas que requieren alimentación aislada.
- Sistemas off-grid de mediana potencia: integración de múltiples bancos de baterías con masas independientes.
- Aplicaciones médicas y de emergencia: donde el aislamiento eléctrico es un requisito normativo.
- Sistemas con generadores donde se requiere separación galvánica con la red eléctrica.
- Alimentación de equipos de audio profesional donde se necesita eliminar ruido eléctrico.
- Instalaciones fotovoltaicas aisladas con cargas críticas que requieren alimentación regulada y separada del banco principal.
¿Por qué elegir Victron Orion-Tr?
- Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
- Aislamiento galvánico real de 200V: protección efectiva entre circuitos.
- Versatilidad: opera como convertidor o cargador de baterías según configuración.
- Bajo ruido eléctrico (2 mV rms): apto para equipos electrónicos sensibles.
- Función Buck-Boost: mantiene salida estable incluso con tensión de entrada variable.
- Conexión en paralelo ilimitada: escalable a cualquier corriente requerida.
- Bornes de tornillo: instalación rápida sin herramientas especiales, hasta 16 mm².
- Protecciones completas: seguro y confiable en cualquier aplicación.
- IP43: apto para ambientes con polvo y salpicaduras.
- Garantía Victron de 5 años y servicio de reparación global.
Comparativa entre Modelos Orion-Tr 12/12 Aislados
| Característica | Orion-Tr 12/12-9 | Orion-Tr 12/12-18 | Orion-Tr 12/12-30 |
|---|---|---|---|
| Potencia continua (40°C) | 85 W | 220 W | 360 W |
| Corriente continua (40°C) | 9 A | 18 A | 30 A |
| Corriente máx (10 s) | 12,5 A | 25 A | 40 A |
| Sección máx de cable | 6 mm² | 16 mm² | 16 mm² |
| Peso | 0,42 kg | 1,3 kg | 1,8 kg |
| Dimensiones (mm) | 100 × 113 × 47 | 130 × 186 × 70 | 130 × 186 × 80 |
| Aplicación | Cargas pequeñas | Cargas medianas | Cargas grandes |

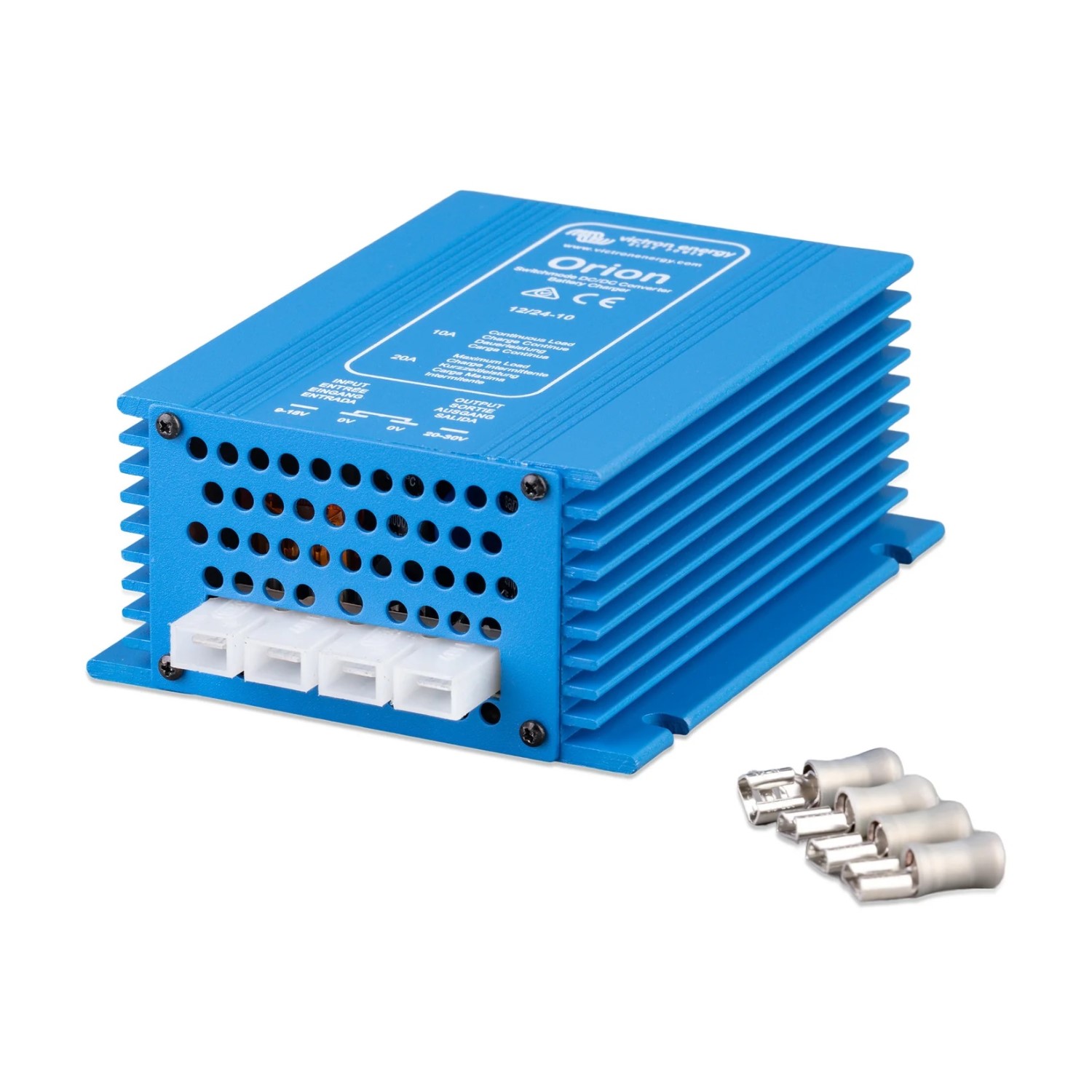

Diferencia entre Orion-Tr (Aislado) y Orion (No Aislado)
| Característica | Orion (No Aislado IP20) | Orion-Tr 12/12-30 (Aislado IP43) |
|---|---|---|
| Aislamiento galvánico | No | Sí (200V) |
| Grado de protección | IP20 | IP43 |
| Sección máx de cable | 6,3 mm² (lengüetas) | 16 mm² (AWG6 tornillos) |
| Tipo de conexión | Terminales de lengüeta | Bornes de tornillo |
| Aplicaciones marinas | Limitadas | Ideal |
| Equipos sensibles | No recomendado | Ideal |
¿Qué Incluye?
- 1 × Convertidor CC/CC Victron Orion-Tr 12/12-30 (360W) aislado.
- 1 × Manual de usuario.
Nota: No incluye cables de potencia ni accesorios adicionales (vendidos por separado).
Especificaciones obtenidas del datasheet oficial de Victron Energy. Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. Solartex es distribuidor autorizado en Chile.
