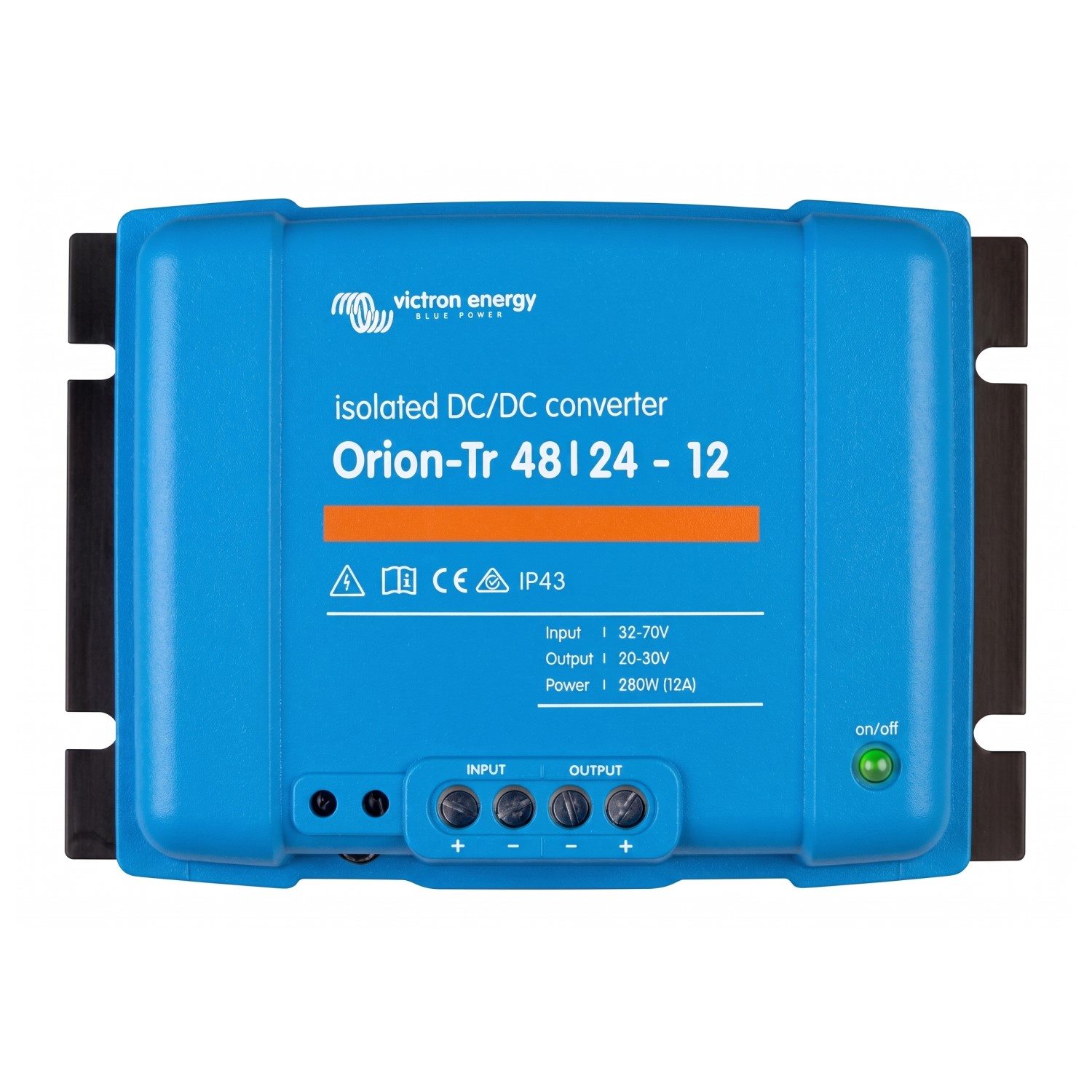

Convertidor DC/DC Orion-Tr 48V a 24V 12A Aislado IP43

Convertidor DC/DC Victron Orion-Tr 48/24-12A | 280W – Step-Down – Galvánicamente Aislado – IP43

El convertidor CC/CC Victron Orion-Tr 48/24-12A es un convertidor reductor (step-down) aislado de 280W que transforma una tensión de entrada de 48V en una salida de 24V. Fabricado por Victron Energy (Países Bajos), incorpora aislamiento galvánico real de 200V entre entrada, salida y carcasa, tensión de salida ajustable de 20-30V (apto también como cargador de baterías de 24V), protección IP43, robustos bornes de tornillo para cables de hasta 16 mm² y entrega 12A continuos a 40°C con picos de hasta 15A. Es la solución profesional ideal para sistemas off-grid residenciales con bancos de baterías de 48V que necesitan alimentar cargas y equipos de 24V (iluminación, bombas DC, equipos de telecomunicaciones, instrumentación industrial, refrigeración) con separación galvánica estricta y alta eficiencia (89%).

Características Destacadas

• Convertidor DC-DC reductor (step-down) galvánicamente aislado: entrada 48V, salida 24V, con 200V de aislamiento entre circuitos.
• Tensión de salida ajustable mediante potenciómetro: rango 20-30V (función dual como convertidor o cargador de baterías de 24V).
• Corriente de salida continua: 12A a 40°C (potencia continua 280W) con picos hasta 15A durante 10 segundos.
• Potencia continua a 25°C: hasta 320W en condiciones óptimas de operación.
• Alta eficiencia del 89%, optimizada para conversión reductora aislada de 48V a 24V.
• Función Buck-Boost automática: mantiene la tensión de salida estable dentro del amplio rango de entrada (32-70V).
• Apto para uso como cargador de baterías de 24V: ideal para cargar una batería de servicio o auxiliar de 24V desde un banco principal de 48V.
• Control On/Off remoto: permite encender/apagar mediante un interruptor de baja potencia o sincronizado con la llave de arranque del motor.
• Conexión en paralelo ilimitada para escalar la corriente de salida según necesidad.
• Protección IP43 (instalando con bornes orientados hacia abajo): apto para entornos con polvo y salpicaduras.
• Bornes de tornillo robustos: no requieren herramientas especiales, admiten cables hasta 16 mm² (AWG6).
• Bajo consumo de entrada: aproximadamente 6,6A en 48V para entregar los 280W de salida, lo que permite usar cables de entrada más delgados que en sistemas equivalentes de menor tensión.
• Protección contra altas temperaturas: reduce automáticamente la corriente de salida si la temperatura ambiente sube sobre 40°C.
• A prueba de cortocircuitos con reducción de corriente y reinicio automático.
• Bajo nivel de ruido eléctrico: 2 mV rms, apto para equipos sensibles.
• Carcasa metálica robusta de aluminio anodizado para alta disipación térmica.
• Garantía Victron de 5 años.

Especificaciones Técnicas

Especificaciones Mecánicas y Ambientales

Protecciones Incorporadas

• Protección contra sobrecorriente.
• Protección contra sobrecalentamiento (reducción automática de corriente sobre 40°C).
• Protección contra cortocircuitos con reducción de corriente.
• Protección contra subtensión (desconexión automática bajo 28V, reinicio sobre 30V).
• Aislamiento galvánico de 200V para protección de equipos sensibles.

Nota: A diferencia de los modelos con entrada 12V o 24V, los modelos Orion-Tr con entrada 48V no incorporan fusible de entrada interno. Se recomienda instalar un fusible externo de 10A en el lado de entrada para protección adicional.

Certificaciones y Normativas

• Seguridad: EN 60950
• Emisiones: EN 61000-6-3, EN 55014-1
• Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Directiva de automoción: ECE R10-5

¿Por Qué un Convertidor de 48V a 24V?

Los sistemas residenciales e industriales modernos de energía solar fotovoltaica autónoma (off-grid) se diseñan cada vez más con bancos de baterías de 48V en lugar de 12V o 24V, por estas razones:

• Mayor eficiencia eléctrica: a igual potencia, las corrientes son menores que en 24V o 12V, reduciendo pérdidas en cables y permitiendo usar conductores más delgados.
• Compatibilidad con inversores grandes: los inversores de mayor potencia (3kW, 5kW, 8kW, 10kW+) operan típicamente en 48V.
• Mayor capacidad de almacenamiento: bancos de baterías LiFePO4 modernos de gran capacidad se diseñan estándar en 48V (15S celdas).
• Compatibilidad con sistemas profesionales: 48V es estándar en telecomunicaciones e industria.

Sin embargo, una gran cantidad de equipos sigue operando a 24V: sistemas de telecomunicaciones, instrumentación industrial, bombas DC, motores, iluminación profesional, sistemas náuticos y equipos de automatización. El Orion-Tr 48/24-12 resuelve este “problema de adaptación” permitiendo conectar todas estas cargas de 24V al sistema principal de 48V de manera segura, eficiente y con aislamiento galvánico.

¿Qué Significa “Galvánicamente Aislado” y Por Qué Es Importante?

El Orion-Tr 48/24-12 Aislado incorpora aislamiento galvánico de 200V entre los circuitos de entrada y salida. Esto significa que el negativo de entrada (48V) y el negativo de salida (24V) están eléctricamente separados, sin conexión directa entre ellos.

Ventajas críticas del aislamiento galvánico en sistemas mixtos 48V/24V:

• Compatibilidad entre sistemas con masas distintas: permite integrar cargas de 24V en sistemas 48V sin compartir referencias de masa.
• Eliminación de bucles de tierra (ground loops): previene interferencias y ruido eléctrico en equipos sensibles.
• Protección de equipos electrónicos de 24V: evita que problemas en el sistema 48V (sobretensiones, transitorios) dañen equipos sensibles de 24V.
• Seguridad eléctrica: el aislamiento de 200V protege a los usuarios de cargas de 24V ante eventuales fallos en el lado de 48V.
• Aplicaciones marinas: indispensable en embarcaciones para evitar corrosión galvánica entre componentes con distintas masas eléctricas.
• Sistemas de telecomunicaciones: requerido por normativa en muchas aplicaciones profesionales.

Doble Función: Convertidor y Cargador de Baterías de 24V

Gracias a su tensión de salida ajustable mediante potenciómetro (20-30V), el Orion-Tr 48/24-12 puede operar de dos formas distintas según la configuración:

• Como convertidor DC-DC aislado reductor: entrega tensión constante de 24V regulada para alimentar equipos electrónicos de 24V de alta demanda desde un sistema de 48V.
• Como cargador de baterías de 24V: ajustando la tensión de salida al valor de carga adecuado (típicamente 27,6V para flotación AGM/Gel o 28,8V para LiFePO4), permite cargar una batería auxiliar o de arranque de 24V desde el banco principal de 48V.

Para sistemas que requieren un algoritmo de carga inteligente multi-etapa con perfiles automáticos para distintas químicas de batería (LiFePO4, AGM, Gel, etc.), recomendamos considerar la versión Orion-Tr Smart 48/24-12, que añade Bluetooth integrado y configuración avanzada vía VictronConnect.

Ventaja: Bajo Consumo de Corriente en la Entrada

Una de las grandes ventajas del Orion-Tr 48/24 frente a sus equivalentes de menor tensión de entrada es el menor consumo de corriente en el lado de entrada. Para entregar 12A a 24V (280W), el consumo en el lado de 48V es de aproximadamente 6,6A continuos considerando la eficiencia del 89%.

Esto se traduce en:

• Cables de entrada más delgados: bastan 6 mm² para distancias razonables.
• Menores pérdidas en cables: al ser menor la corriente, la caída de tensión es despreciable.
• Fusibles de protección más pequeños: 10A típico en el lado de entrada.
• Instalación más compacta y económica.

Aplicaciones Recomendadas

• Sistemas off-grid residenciales con baterías de 48V: alimentación de cargas de 24V (iluminación profesional, ventiladores DC, bombas, equipos electrónicos) desde el banco principal de 48V.
• Sistemas de respaldo solar y de emergencia: alimentar equipos críticos de 24V (alarmas, iluminación de emergencia, comunicaciones) desde sistemas de 48V.
• Telecomunicaciones: alimentar equipos de 24V (radioenlaces, repetidores, sensores, monitoreo) desde el sistema principal de 48V con aislamiento galvánico.
• Sistemas industriales y de automatización: PLC, autómatas, sensores e instrumentación de 24V alimentados desde sistemas base de 48V.
• Embarcaciones grandes con sistema 48V: alimentar equipos de navegación, instrumentación y motores de 24V con aislamiento galvánico anti-corrosión.
• Carga de baterías auxiliares de 24V en sistemas con banco principal de 48V.
• Motorhomes, caravanas y vehículos especiales: con sistemas duales 48V (banco principal LiFePO4) y 24V (equipos auxiliares).
• Vehículos eléctricos pequeños y maquinaria con sistema base 48V y accesorios de 24V.
• Sistemas de bombeo solar mixto: banco 48V para bombas grandes y salida 24V para bombas auxiliares y control.
• Aplicaciones de monitoreo remoto: sistemas SCADA, cámaras IP de 24V, repetidores alimentados desde bancos solares de 48V.

¿Por qué elegir Victron Orion-Tr 48/24-12?

• Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
• Aislamiento galvánico real de 200V: protección efectiva entre sistemas 48V y 24V.
• Alta eficiencia (89%): mínimas pérdidas en la conversión 48V a 24V.
• Bajo consumo en la entrada: aprovecha la alta eficiencia de los sistemas de 48V.
• Versatilidad: opera como convertidor o cargador de baterías de 24V según configuración.
• Bajo ruido eléctrico (2 mV rms): apto para equipos electrónicos sensibles.
• Función Buck-Boost: mantiene salida estable de 24V con amplio rango de entrada (32-70V), compatible con baterías de 48V desde descarga profunda hasta carga completa.
• Conexión en paralelo ilimitada: escalable a cualquier corriente requerida.
• Bornes de tornillo robustos: instalación rápida sin herramientas especiales, hasta 16 mm².
• Protecciones completas: seguro y confiable en cualquier aplicación.
• IP43: apto para ambientes con polvo y salpicaduras.
• Garantía Victron de 5 años y servicio de reparación global.

Comparativa entre Modelos Orion-Tr 48/24 Aislados (Step-Down)

¿Qué Incluye?

• 1 × Convertidor CC/CC Victron Orion-Tr 48/24-12 (280W) aislado.
• 1 × Manual de usuario.

Nota: No incluye cables de potencia ni accesorios adicionales (vendidos por separado).

Especificaciones obtenidas del datasheet oficial de Victron Energy. Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. Solartex es distribuidor autorizado en Chile.
