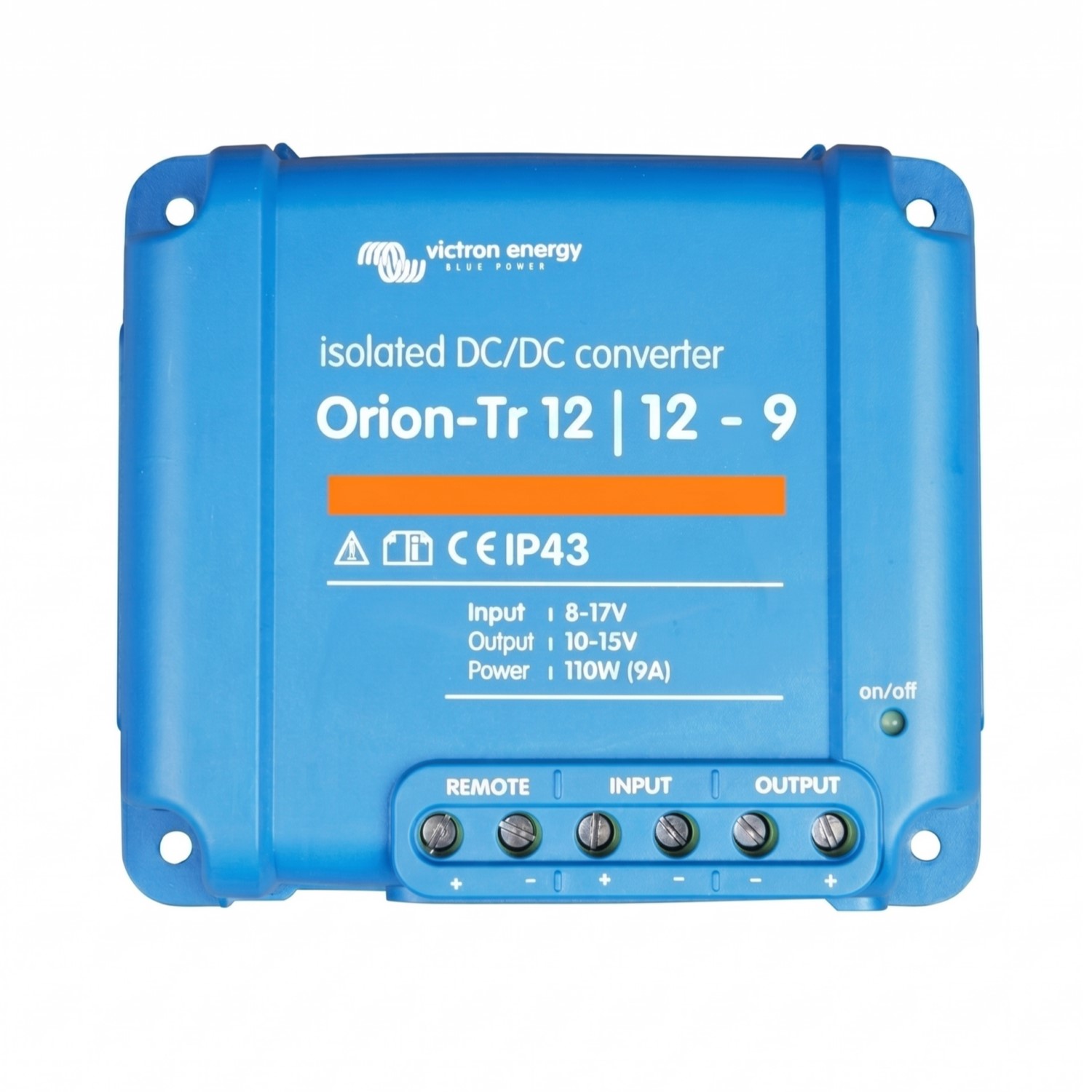

Convertidor DC/DC Orion-Tr 12V a 12V 9A Aislado IP43

Convertidor DC/DC Victron Orion-Tr 12/12-9A | 110W – Galvánicamente Aislado – IP43 – Compacto

El convertidor CC/CC Victron Orion-Tr 12/12-9A es el modelo más compacto y liviano de la familia profesional Orion-Tr aislada 12V. Con tan solo 420 gramos de peso y dimensiones ultra-reducidas (100 × 113 × 47 mm), entrega 9A continuos a 110W de potencia con aislamiento galvánico real de 200V entre entrada, salida y carcasa. Fabricado por Victron Energy (Países Bajos), incorpora tensión de salida ajustable de 10-15V (apto también como cargador de baterías), protección IP43, robustos bornes de tornillo y picos de hasta 12,5A durante 10 segundos. Es la solución ideal para aplicaciones de baja a media potencia donde se requiere separación galvánica estricta: instrumentación, telecomunicaciones, audio profesional, sistemas marinos pequeños, y alimentación de cargas sensibles en vehículos profesionales y embarcaciones.

Características Destacadas

• Convertidor DC-DC galvánicamente aislado compacto: 200V de aislamiento entre entrada, salida y carcasa.
• Tamaño ultra-compacto: 100 × 113 × 47 mm y solo 420 gramos de peso, fácil de instalar en espacios reducidos.
• Tensión de salida ajustable mediante potenciómetro: rango 10-15V (función dual como convertidor o cargador de baterías).
• Corriente de salida continua: 9A a 25°C (potencia continua 110W) con picos hasta 12,5A durante 10 segundos.
• Función Buck-Boost automática: mantiene la tensión de salida estable dentro del rango de entrada (8-17V).
• Apto para uso como cargador de baterías: ideal para cargar baterías auxiliares pequeñas de 12V en sistemas con masas independientes.
• Control On/Off remoto: permite encender/apagar mediante un interruptor de baja potencia o sincronizado con la llave de arranque del motor.
• Conexión en paralelo ilimitada para escalar la corriente de salida según necesidad.
• Protección IP43 (instalando con bornes orientados hacia abajo): apto para entornos con polvo y salpicaduras.
• Bornes de tornillo robustos: no requieren herramientas especiales, admiten cables hasta 6 mm² (AWG10).
• Bajo consumo en vacío: menos de 50 mA cuando no entrega corriente, minimizando pérdidas energéticas.
• Protección contra altas temperaturas: reduce automáticamente la corriente de salida si la temperatura ambiente sube sobre 40°C.
• A prueba de cortocircuitos con reducción de corriente y reinicio automático.
• Fusible de entrada integrado (no reemplazable) para protección adicional.
• Bajo nivel de ruido eléctrico: 2 mV rms, apto para equipos sensibles.
• Carcasa metálica robusta de aluminio anodizado para alta disipación térmica.
• Garantía Victron de 5 años.

Especificaciones Técnicas

Especificaciones Mecánicas y Ambientales

Protecciones Incorporadas

• Protección contra sobrecorriente.
• Protección contra sobrecalentamiento (reducción automática de corriente sobre 40°C).
• Protección contra cortocircuitos con reducción de corriente.
• Protección contra subtensión (desconexión automática bajo 7V, reinicio sobre 7,5V).
• Fusible de entrada integrado.
• Aislamiento galvánico de 200V para protección de equipos sensibles.

Certificaciones y Normativas

• Seguridad: EN 60950
• Emisiones: EN 61000-6-3, EN 55014-1
• Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Directiva de automoción: ECE R10-5

¿Qué Significa “Galvánicamente Aislado” y Por Qué Es Importante?

A diferencia de los convertidores no aislados (línea Orion estándar IP20), el Orion-Tr incorpora aislamiento galvánico de 200V entre los circuitos de entrada y salida. Esto significa que el negativo de entrada y el negativo de salida están eléctricamente separados, sin conexión directa entre ellos.

Ventajas críticas del aislamiento galvánico:

• Eliminación de bucles de tierra (ground loops): previene interferencias y ruido eléctrico en equipos sensibles.
• Protección de equipos electrónicos: evita que problemas en el circuito de entrada (sobretensiones, transitorios) dañen el circuito de salida.
• Aplicaciones marinas: indispensable en embarcaciones para evitar corrosión galvánica entre componentes con distintas masas.
• Sistemas con generadores: permite integrar diferentes referencias de masa sin riesgo.
• Telecomunicaciones e instrumentación: requerido por normativa en muchas aplicaciones industriales.

Doble Función: Convertidor y Cargador de Baterías

Gracias a su tensión de salida ajustable mediante potenciómetro (10-15V), el Orion-Tr 12/12-9 puede operar de dos formas distintas según la configuración:

• Como convertidor DC-DC aislado: entrega tensión constante de salida regulada para alimentar equipos electrónicos sensibles, incluso con tensión de entrada variable.
• Como cargador de baterías pequeñas de 12V: ajustando la tensión de salida al valor de carga adecuado (típicamente 13,8V para flotación), permite cargar una batería auxiliar pequeña de 12V desde otro sistema con masas independientes.

Aplicaciones Recomendadas

• Aplicaciones marinas pequeñas: embarcaciones donde se necesita evitar corrosión galvánica entre baterías y equipos auxiliares de bajo consumo.
• Sistemas de telecomunicaciones: radios profesionales, equipos GPS, transceptores VHF/UHF, repetidores de baja potencia.
• Audio profesional: alimentación limpia de mezcladoras, etapas de pre-amplificación y equipos donde el ruido eléctrico es crítico.
• Instrumentación e instrumentos de medición que requieren alimentación aislada y limpia.
• Vehículos profesionales: alimentación de equipos médicos en ambulancias, sistemas de comunicación en patrullas, equipamiento auxiliar en vehículos de servicio.
• Sistemas industriales: sensores, PLC pequeños, autómatas y dispositivos IoT industriales.
• Sistemas off-grid de baja potencia: alimentación de iluminación LED, cargadores USB y equipos electrónicos con masa independiente del banco principal.
• Aplicaciones médicas: donde el aislamiento eléctrico es un requisito normativo.
• Cámaras de seguridad y monitoreo CCTV que requieren alimentación aislada para evitar interferencias.
• Sistemas de carga para dispositivos portátiles con tensiones reguladas y aisladas.

¿Por qué elegir Victron Orion-Tr 12/12-9?

• Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
• Aislamiento galvánico real de 200V: protección efectiva entre circuitos.
• Diseño ultra-compacto: el más pequeño y liviano de la línea Orion-Tr 12/12 aislada.
• Versatilidad: opera como convertidor o cargador de baterías según configuración.
• Bajo ruido eléctrico (2 mV rms): apto para equipos electrónicos sensibles.
• Función Buck-Boost: mantiene salida estable incluso con tensión de entrada variable.
• Conexión en paralelo ilimitada: escalable a cualquier corriente requerida.
• Bornes de tornillo: instalación rápida sin herramientas especiales.
• Protecciones completas: seguro y confiable en cualquier aplicación.
• IP43: apto para ambientes con polvo y salpicaduras.
• Garantía Victron de 5 años y servicio de reparación global.

Comparativa entre Modelos Orion-Tr 12/12 Aislados

Diferencia entre Orion-Tr (Aislado) y Orion (No Aislado)

¿Qué Incluye?

• 1 × Convertidor CC/CC Victron Orion-Tr 12/12-9 (110W) aislado.
• 1 × Manual de usuario.

Nota: No incluye cables de potencia ni accesorios adicionales (vendidos por separado).

Especificaciones obtenidas del datasheet oficial de Victron Energy. Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. Solartex es distribuidor autorizado en Chile.
