Convertidor DC/DC Orion-Tr 48V a 12V 30A Aislado IP43

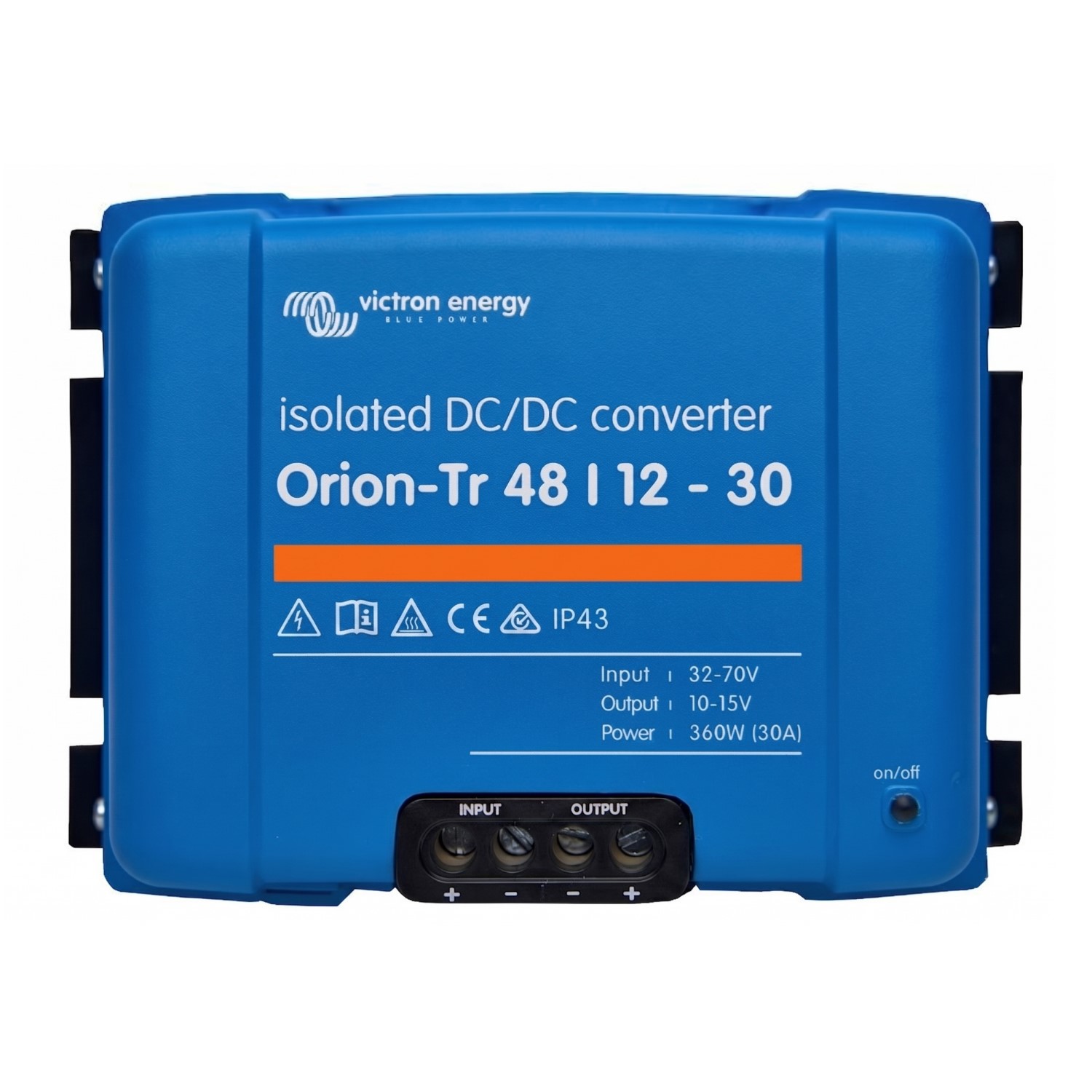

Convertidor DC/DC Victron Orion-Tr 48/12-30A | 360W – Step-Down – Galvánicamente Aislado – IP43

El convertidor CC/CC Victron Orion-Tr 48/12-30A es un convertidor reductor (step-down) aislado de 360W que transforma una tensión de entrada de 48V en una salida de 12V. Fabricado por Victron Energy (Países Bajos), este modelo es el de mayor potencia y corriente de la línea Orion-Tr aislada 48/12, e incorpora aislamiento galvánico real de 200V entre entrada, salida y carcasa, tensión de salida ajustable de 10-15V (apto también como cargador de baterías), protección IP43, robustos bornes de tornillo para cables de hasta 16 mm² y entrega 30A continuos a 40°C con picos de hasta 40A. Es la solución profesional ideal para sistemas off-grid residenciales con bancos de baterías de 48V que requieren alimentar cargas de 12V de alta demanda (iluminación LED, neveras DC, bombas, equipos electrónicos, sistemas de audio y comunicaciones) desde un sistema base de 48V con separación galvánica estricta.

Características Destacadas

• Convertidor DC-DC reductor (step-down) galvánicamente aislado: entrada 48V, salida 12V, con 200V de aislamiento entre circuitos.
• Tensión de salida ajustable mediante potenciómetro: rango 10-15V (función dual como convertidor o cargador de baterías de 12V).
• Corriente de salida continua: 30A a 40°C (potencia continua 360W) con picos hasta 40A durante 10 segundos.
• Potencia continua a 25°C: hasta 430W en condiciones óptimas de operación.
• Eficiencia del 87%, optimizada para conversión reductora aislada de alta relación de transformación.
• Función Buck-Boost automática: mantiene la tensión de salida estable dentro del rango de entrada (40-70V).
• Apto para uso como cargador de baterías de 12V: ideal para cargar una batería de servicio o auxiliar de 12V desde un banco principal de 48V.
• Control On/Off remoto: permite encender/apagar mediante un interruptor de baja potencia o sincronizado con la llave de arranque del motor.
• Conexión en paralelo ilimitada para escalar la corriente de salida según necesidad.
• Protección IP43 (instalando con bornes orientados hacia abajo): apto para entornos con polvo y salpicaduras.
• Bornes de tornillo robustos: no requieren herramientas especiales, admiten cables hasta 16 mm² (AWG6).
• Bajo consumo de entrada: aproximadamente 8,6A en 48V para entregar los 360W de salida, lo que permite usar cables de entrada más delgados que en sistemas equivalentes de 12V o 24V.
• Protección contra altas temperaturas: reduce automáticamente la corriente de salida si la temperatura ambiente sube sobre 40°C.
• A prueba de cortocircuitos con reducción de corriente y reinicio automático.
• Bajo nivel de ruido eléctrico: 2 mV rms, apto para equipos sensibles.
• Carcasa metálica robusta de aluminio anodizado para alta disipación térmica.
• Garantía Victron de 5 años.

Especificaciones Técnicas

Especificaciones Mecánicas y Ambientales

Protecciones Incorporadas

• Protección contra sobrecorriente.
• Protección contra sobrecalentamiento (reducción automática de corriente sobre 40°C).
• Protección contra cortocircuitos con reducción de corriente.
• Protección contra subtensión (desconexión automática bajo 28V, reinicio sobre 30V).
• Aislamiento galvánico de 200V para protección de equipos sensibles.

Nota: A diferencia de los modelos con entrada 12V o 24V, los modelos Orion-Tr con entrada 48V no incorporan fusible de entrada interno. Se recomienda instalar un fusible externo de 15A en el lado de entrada para protección adicional.

Certificaciones y Normativas

• Seguridad: EN 60950
• Emisiones: EN 61000-6-3, EN 55014-1
• Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Directiva de automoción: ECE R10-5

¿Por Qué un Convertidor de 48V a 12V?

Los sistemas residenciales modernos de energía solar fotovoltaica autónoma (off-grid) se diseñan cada vez más con bancos de baterías de 48V en lugar de 12V o 24V, por estas razones:

• Mayor eficiencia eléctrica: a igual potencia, las corrientes son 4 veces menores que en 12V, reduciendo pérdidas en cables y permitiendo usar conductores más delgados.
• Compatibilidad con inversores grandes: los inversores de mayor potencia (3kW, 5kW, 8kW, 10kW+) operan típicamente en 48V.
• Mayor capacidad de almacenamiento: bancos de baterías LiFePO4 modernos de gran capacidad se diseñan estándar en 48V (15S celdas).
• Compatibilidad con sistemas profesionales: 48V es estándar en telecomunicaciones e industria.

Sin embargo, muchas cargas auxiliares siguen funcionando a 12V: iluminación LED automotriz, bombas pequeñas, neveras de 12V, sistemas de audio, cargadores USB, equipos de monitoreo, instrumentación. El Orion-Tr 48/12-30 resuelve este “problema de adaptación” permitiendo conectar todas estas cargas de 12V al sistema principal de 48V de manera segura, eficiente y con aislamiento galvánico, con capacidad suficiente (30A) para alimentar varias cargas simultáneamente.

¿Qué Significa “Galvánicamente Aislado” y Por Qué Es Importante?

El Orion-Tr 48/12-30 Aislado incorpora aislamiento galvánico de 200V entre los circuitos de entrada y salida. Esto significa que el negativo de entrada (48V) y el negativo de salida (12V) están eléctricamente separados, sin conexión directa entre ellos.

Ventajas críticas del aislamiento galvánico en sistemas mixtos 48V/12V:

• Compatibilidad entre sistemas con masas distintas: permite integrar cargas de 12V en sistemas 48V sin compartir referencias de masa.
• Eliminación de bucles de tierra (ground loops): previene interferencias y ruido eléctrico en equipos sensibles.
• Protección de equipos electrónicos de 12V: evita que problemas en el sistema 48V (sobretensiones, transitorios) dañen equipos sensibles de 12V.
• Seguridad eléctrica: el aislamiento de 200V protege a los usuarios de cargas de 12V ante eventuales fallos en el lado de 48V.
• Aplicaciones marinas: indispensable en embarcaciones para evitar corrosión galvánica entre componentes con distintas masas eléctricas.
• Sistemas de telecomunicaciones: requerido por normativa en muchas aplicaciones profesionales.

Doble Función: Convertidor y Cargador de Baterías de 12V

Gracias a su tensión de salida ajustable mediante potenciómetro (10-15V), el Orion-Tr 48/12-30 puede operar de dos formas distintas según la configuración:

• Como convertidor DC-DC aislado reductor: entrega tensión constante de 12V regulada para alimentar equipos electrónicos de 12V de alta demanda desde un sistema de 48V.
• Como cargador de baterías de 12V: ajustando la tensión de salida al valor de carga adecuado (típicamente 13,8V para flotación AGM/Gel o 14,4V para LiFePO4), permite cargar una batería auxiliar o de arranque de 12V desde el banco principal de 48V. Su mayor corriente (30A) reduce significativamente los tiempos de carga frente a modelos de menor potencia.

Para sistemas que requieren un algoritmo de carga inteligente multi-etapa con perfiles automáticos para distintas químicas de batería (LiFePO4, AGM, Gel, etc.), recomendamos considerar la versión Orion-Tr Smart 48/12-30, que añade Bluetooth integrado y configuración avanzada vía VictronConnect.

Ventaja: Bajo Consumo de Corriente en la Entrada

Una de las grandes ventajas del Orion-Tr 48/12 frente a sus equivalentes en 12V o 24V es el menor consumo de corriente en el lado de entrada. Para entregar 30A a 12V (360W), el consumo en el lado de 48V es de aproximadamente 8,6A continuos considerando la eficiencia del 87%.

Esto se traduce en:

• Cables de entrada más delgados: bastan 6-10 mm² para distancias razonables.
• Menores pérdidas en cables: al ser menor la corriente, la caída de tensión es despreciable.
• Fusibles de protección más pequeños: 15A típico en el lado de entrada.
• Instalación más compacta y económica.

Aplicaciones Recomendadas

• Sistemas off-grid residenciales con baterías de 48V: alimentación de cargas auxiliares de 12V de alta demanda (iluminación LED, ventiladores DC, neveras, equipos electrónicos) desde el banco principal de 48V.
• Sistemas de respaldo solar y de emergencia: alimentar equipos críticos de 12V (alarmas, iluminación de emergencia, comunicaciones) desde sistemas de 48V.
• Embarcaciones grandes con sistema 48V: alimentar luces de navegación, instrumentación, GPS, radios VHF de 12V con aislamiento galvánico anti-corrosión.
• Telecomunicaciones: alimentar equipos auxiliares de 12V (sensores, monitoreo, iluminación) desde el sistema principal de 48V.
• Sistemas industriales: instrumentación, PLC, sensores y autómatas de 12V alimentados desde sistemas base de 48V.
• Carga de baterías auxiliares de arranque de 12V en sistemas con banco principal de 48V.
• Motorhomes y caravanas de gama alta: con sistemas duales 48V (banco principal LiFePO4) y 12V (accesorios estándar).
• Vehículos eléctricos pequeños y carritos de golf con sistema base 48V y accesorios auxiliares 12V.
• Sistemas de iluminación LED de 12V profesional en instalaciones con banco principal de 48V.
• Aplicaciones de monitoreo remoto: sistemas SCADA, cámaras IP de 12V, repetidores LoRa alimentados desde bancos solares de 48V.
• Sistemas de bombeo solar mixto: banco 48V para bombas grandes y salida 12V para controles e instrumentación.
• Aplicaciones marinas profesionales: yates, embarcaciones de trabajo con sistemas 48V principales y cargas 12V de instrumentación.

¿Por qué elegir Victron Orion-Tr 48/12-30?

• Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
• Aislamiento galvánico real de 200V: protección efectiva entre sistemas 48V y 12V.
• Mayor potencia de la línea 48/12 aislada: 360W continuos y 30A para las cargas de 12V más exigentes.
• Bajo consumo en la entrada: aprovecha la alta eficiencia de los sistemas de 48V.
• Versatilidad: opera como convertidor o cargador de baterías de 12V según configuración.
• Bajo ruido eléctrico (2 mV rms): apto para equipos electrónicos sensibles.
• Función Buck-Boost: mantiene salida estable de 12V dentro del rango de entrada (40-70V), compatible con baterías de 48V en su rango de trabajo.
• Conexión en paralelo ilimitada: escalable a cualquier corriente requerida.
• Bornes de tornillo robustos: instalación rápida sin herramientas especiales, hasta 16 mm².
• Protecciones completas: seguro y confiable en cualquier aplicación.
• IP43: apto para ambientes con polvo y salpicaduras.
• Garantía Victron de 5 años y servicio de reparación global.

Comparativa entre Modelos Orion-Tr 48/12 Aislados (Step-Down)

¿Qué Incluye?

• 1 × Convertidor CC/CC Victron Orion-Tr 48/12-30 (360W) aislado.
• 1 × Manual de usuario.

Nota: No incluye cables de potencia ni accesorios adicionales (vendidos por separado).

Especificaciones obtenidas del datasheet oficial de Victron Energy. Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. Solartex es distribuidor autorizado en Chile.
