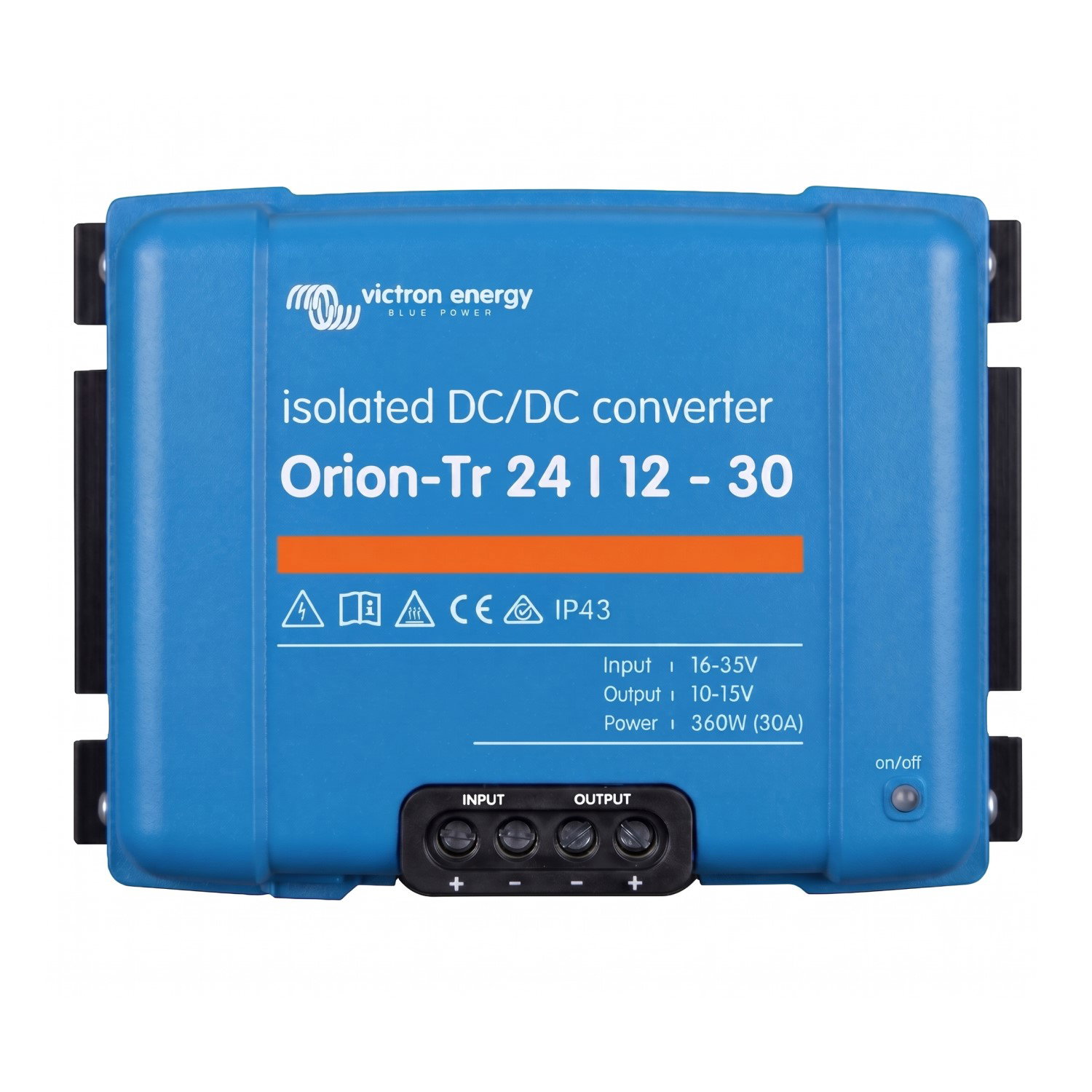

Convertidor DC/DC Orion-Tr 24V a 12V 30A Aislado IP43

Convertidor DC/DC Victron Orion-Tr 24/12-30A | 360W – Galvánicamente Aislado – IP43

El convertidor CC/CC Victron Orion-Tr 24/12-30A es el modelo de mayor potencia de la línea profesional Orion-Tr aislada 24/12, un convertidor reductor (step-down) aislado de 360W que transforma una tensión de entrada de 24V en una salida de 12V. Fabricado por Victron Energy (Países Bajos), incorpora aislamiento galvánico real de 200V entre entrada, salida y carcasa, tensión de salida ajustable de 10-15V (apto también como cargador de baterías), protección IP43, robustos bornes de tornillo para cables de hasta 16 mm² y entrega 30A continuos a 40°C con picos de hasta 45A. Es la solución profesional definitiva para sistemas de alta demanda donde se necesita reducir 24V a 12V con separación galvánica estricta: embarcaciones grandes, camiones, buses, vehículos profesionales, telecomunicaciones e industria.

Características Destacadas

• Convertidor DC-DC reductor (step-down) galvánicamente aislado de alta potencia: entrada 24V, salida 12V, con 200V de aislamiento entre circuitos.
• Tensión de salida ajustable mediante potenciómetro: rango 10-15V (función dual como convertidor o cargador de baterías de 12V).
• Corriente de salida continua: 30A a 40°C (potencia continua 360W) con picos hasta 45A durante 10 segundos.
• Potencia continua a 25°C: hasta 430W en condiciones óptimas de operación.
• Eficiencia del 88%, optimizada para conversión reductora aislada.
• Función Buck-Boost automática: mantiene la tensión de salida estable dentro del rango de entrada (20-35V).
• Apto para uso como cargador de baterías de 12V: ideal para cargar una batería de servicio o de arranque de 12V desde un sistema base de 24V.
• Control On/Off remoto: permite encender/apagar mediante un interruptor de baja potencia o sincronizado con la llave de arranque del motor.
• Conexión en paralelo ilimitada para escalar la corriente de salida según necesidad.
• Protección IP43 (instalando con bornes orientados hacia abajo): apto para entornos con polvo y salpicaduras.
• Bornes de tornillo robustos: no requieren herramientas especiales, admiten cables hasta 16 mm² (AWG6).
• Protección contra altas temperaturas: reduce automáticamente la corriente de salida si la temperatura ambiente sube sobre 40°C.
• A prueba de cortocircuitos con reducción de corriente y reinicio automático.
• Fusible de entrada integrado (no reemplazable) para protección adicional.
• Bajo nivel de ruido eléctrico: 2 mV rms, apto para equipos sensibles.
• Carcasa metálica robusta de aluminio anodizado para alta disipación térmica.
• Garantía Victron de 5 años.

Especificaciones Técnicas

Especificaciones Mecánicas y Ambientales

Protecciones Incorporadas

• Protección contra sobrecorriente.
• Protección contra sobrecalentamiento (reducción automática de corriente sobre 40°C).
• Protección contra cortocircuitos con reducción de corriente.
• Protección contra subtensión (desconexión automática bajo 14V, reinicio sobre 15V).
• Fusible de entrada integrado.
• Aislamiento galvánico de 200V para protección de equipos sensibles.

Certificaciones y Normativas

• Seguridad: EN 60950
• Emisiones: EN 61000-6-3, EN 55014-1
• Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Directiva de automoción: ECE R10-5

¿Qué Significa “Galvánicamente Aislado” y Por Qué Es Importante?

A diferencia de los convertidores no aislados (línea Orion estándar IP20 o Orion-Tr de baja potencia IP43), el Orion-Tr 24/12-30 Aislado incorpora aislamiento galvánico de 200V entre los circuitos de entrada y salida. Esto significa que el negativo de entrada (24V) y el negativo de salida (12V) están eléctricamente separados, sin conexión directa entre ellos.

Ventajas críticas del aislamiento galvánico en sistemas mixtos 24V/12V:

• Compatibilidad entre sistemas con masas distintas: permite integrar un sistema 12V de alta demanda en un vehículo o sistema 24V sin compartir referencias de masa.
• Eliminación de bucles de tierra (ground loops): previene interferencias y ruido eléctrico en equipos sensibles.
• Protección de equipos electrónicos: evita que problemas en el sistema 24V (sobretensiones, transitorios del alternador) dañen los equipos 12V.
• Aplicaciones marinas: indispensable en embarcaciones para evitar corrosión galvánica entre componentes con distintas masas.
• Sistemas con generadores: permite integrar diferentes referencias de masa sin riesgo.
• Telecomunicaciones e instrumentación: requerido por normativa en muchas aplicaciones industriales.

Doble Función: Convertidor y Cargador de Baterías de 12V

Gracias a su tensión de salida ajustable mediante potenciómetro (10-15V), el Orion-Tr 24/12-30 puede operar de dos formas distintas según la configuración:

• Como convertidor DC-DC aislado reductor: entrega tensión constante de 12V regulada para alimentar equipos electrónicos de 12V de alta demanda desde un sistema de 24V.
• Como cargador de baterías de 12V de alta capacidad: ajustando la tensión de salida al valor de carga adecuado (típicamente 13,8V para flotación AGM/Gel o 14,4V para LiFePO4), permite cargar un banco de baterías de 12V de gran capacidad desde el alternador o sistema de 24V del vehículo o embarcación.

Para sistemas que requieren un algoritmo de carga inteligente multi-etapa con perfiles automáticos para distintas químicas de batería (LiFePO4, AGM, Gel, etc.), recomendamos considerar la versión Orion-Tr Smart 24/12-30, que añade Bluetooth integrado y configuración avanzada vía VictronConnect.

Modelo de Mayor Potencia de la Línea 24/12 Aislada

Este es el modelo top de la familia Orion-Tr aislada 24/12, con el doble de potencia que el modelo intermedio 24/12-20. Ideal para aplicaciones donde se requiere alimentar múltiples cargas de 12V simultáneamente o cargar bancos de baterías de gran capacidad. Sus principales ventajas frente a modelos menores:

• 30A continuos permiten alimentar cargas de hasta 360W simultáneamente.
• Picos de hasta 45A para soportar arranque de motores, compresores y cargas inductivas.
• Carcasa de mayor disipación (1,8 kg vs 1,3 kg) para operación continua sin sobrecalentamiento.
• Conexión paralela ilimitada: dos unidades en paralelo entregan hasta 60A continuos.

Aplicaciones Recomendadas

• Embarcaciones grandes y yates: alimentación de múltiples sistemas auxiliares de 12V (luces, electrónica, instrumentación, bombas) desde el banco principal de 24V con aislamiento galvánico.
• Camiones de larga distancia y vehículos pesados con sistema 24V: alimentación de cabinas con múltiples accesorios 12V (microondas, neveras grandes, sistemas multimedia, climatización auxiliar).
• Buses de transporte y autobuses interurbanos: alimentación robusta de equipos 12V para pasajeros con aislamiento.
• Sistemas de telecomunicaciones profesionales de alta potencia: radios, repetidores y equipos de monitoreo remoto de 12V con alta corriente.
• Vehículos profesionales especializados: ambulancias avanzadas, vehículos de bomberos, unidades móviles de TV/radio con múltiples equipamientos sensibles de 12V.
• Carga de bancos de baterías auxiliares de 12V de gran capacidad desde sistemas base de 24V.
• Sistemas industriales móviles: instrumentación, PLC, sensores y autómatas de 12V de alta demanda alimentados desde 24V.
• Audio profesional móvil de alta gama: sistemas de amplificación de gran potencia que operan a 12V.
• Sistemas solares aislados de 24V: alimentación de cargas críticas de 12V que requieren regulación, separación galvánica y alta potencia.
• Aplicaciones médicas y de emergencia: equipos médicos de 12V en ambulancias con sistemas base de 24V donde el aislamiento es un requisito normativo.
• Sistemas de energía solar fotovoltaica aislada con bancos mixtos de baterías.

¿Por qué elegir Victron Orion-Tr 24/12-30?

• Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
• Aislamiento galvánico real de 200V: protección efectiva entre sistemas 24V y 12V.
• Modelo top de la línea aislada 24/12: máxima potencia disponible (360W).
• Versatilidad: opera como convertidor o cargador de baterías de 12V según configuración.
• Bajo ruido eléctrico (2 mV rms): apto para equipos electrónicos sensibles incluso en alta potencia.
• Función Buck-Boost: mantiene salida estable de 12V incluso con tensión de entrada variable (20-35V).
• Conexión en paralelo ilimitada: escalable a cualquier corriente requerida (60A con 2 unidades, 90A con 3, etc.).
• Bornes de tornillo robustos: instalación rápida sin herramientas especiales, hasta 16 mm² para soportar 30A continuos.
• Carcasa de mayor tamaño (130 × 186 × 80 mm) para máxima disipación térmica.
• Protecciones completas: seguro y confiable en cualquier aplicación de alta demanda.
• IP43: apto para ambientes con polvo y salpicaduras.
• Garantía Victron de 5 años y servicio de reparación global.

Comparativa entre Modelos Orion-Tr 24/12 Aislados

Diferencia entre Orion-Tr Aislado y Orion-Tr No Aislado (24/12)

¿Qué Incluye?

• 1 × Convertidor CC/CC Victron Orion-Tr 24/12-30 (360W) aislado.
• 1 × Manual de usuario.

Nota: No incluye cables de potencia ni accesorios adicionales (vendidos por separado).

Especificaciones obtenidas del datasheet oficial de Victron Energy. Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. Solartex es distribuidor autorizado en Chile.
