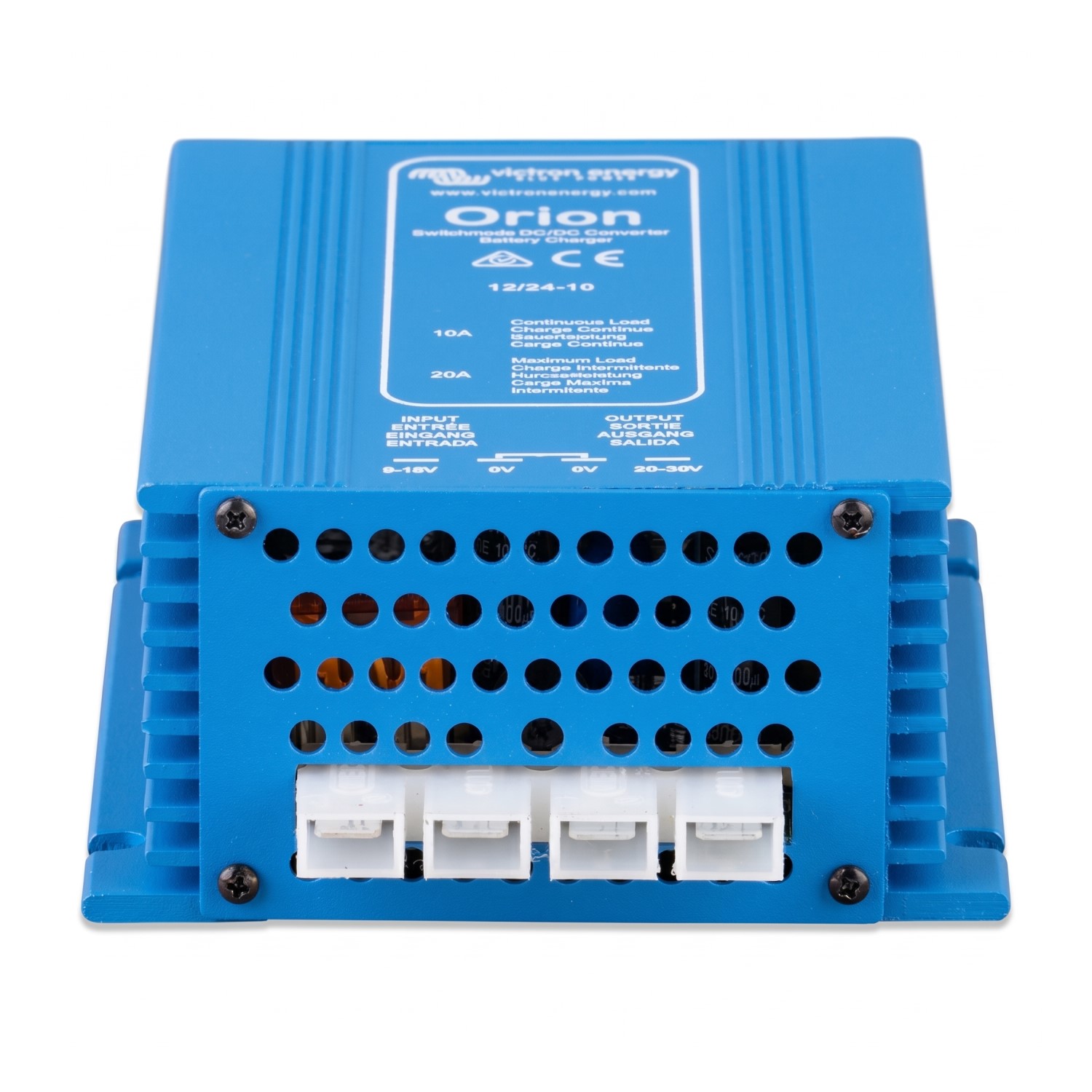

Convertidor DC/DC Victron Orion 12/24-10 | 12V a 24V – 10A – No Aislado IP20
El convertidor CC/CC Victron Orion 12/24-10 es un convertidor elevador (step-up) no aislado que transforma la tensión de un sistema de 12V a 24V, con una corriente de salida continua de 10A. Fabricado por Victron Energy (Países Bajos), permite alimentar equipos de 24V a partir de una batería o sistema de 12V, e incluso funcionar como cargador de baterías de 24V gracias a su tensión de salida ajustable. Con una eficiencia del 95%, diseño compacto y robusto, y protecciones electrónicas completas, es la solución ideal para vehículos, embarcaciones, sistemas de telecomunicaciones y aplicaciones industriales que requieren convertir 12V en 24V de forma confiable.
Características Destacadas
- Convertidor elevador (step-up): convierte 12V de entrada en 24V de salida.
- Tensión de salida ajustable mediante potenciómetro: rango 20-30V (ajuste de fábrica 26,4V).
- Corriente de salida continua: 10A (máxima 20A en picos).
- Alta eficiencia: 95%.
- Doble función: también puede usarse como cargador de baterías de 24V a partir de un sistema de 12V.
- Conexión en paralelo: hasta 5 unidades en paralelo para incrementar la corriente de salida.
- Apto para carga de compensación (float) de baterías.
- Refrigeración pasiva (no requiere ventilador).
- Diseño compacto y ligero (solo 0,4 kg).
- Protecciones electrónicas completas integradas.
Especificaciones Técnicas
| Modelo | Orion 12/24-10 |
| Tipo de convertidor | Elevador (step-up) — No aislado |
| Rango de tensión de entrada | 9 – 18 V (sistema 12V) |
| Tensión de salida | Ajustable 20-30 V (ajuste de fábrica 26,4 V) |
| Corriente de salida continua | 10 A |
| Corriente máxima de salida | 20 A |
| Eficiencia | 95% |
| Subtensión de desconexión | 8 V |
| Subtensión de reinicio | 10 V |
| Aislamiento galvánico | No |
| Salida ajustable por potenciómetro | Sí |
| Conexión en paralelo | Sí (hasta 5 unidades) |
| On/Off remoto | No |
| Consumo en apagado (off) | < 15 mA |
| Refrigeración | Pasiva (sin ventilador) |
Especificaciones Mecánicas y Ambientales
| Temperatura de operación | -20°C a +55°C (reducción 3% por °C sobre 40°C) |
| Grado de protección | IP20 |
| Conexión CC | Terminales de lengüeta 6,3 mm |
| Carcasa | Aluminio anodizado |
| Dimensiones (Al × An × P) | 45 × 90 × 125 mm |
| Peso | 0,4 kg |
Protecciones Incorporadas
- Protección contra sobrecorriente.
- Protección contra sobrecalentamiento.
- Protección contra conexión con polaridad inversa (fusible y diodo en la entrada).
- Protección contra sobretensión.
- A prueba de cortocircuitos (con reducción de tensión de salida).
- Varistor de protección contra descargas (sobretensiones transitorias).
Certificaciones / Normativas
- Seguridad: EN 60950
- Emisiones: EN 61000-6-3, EN 55014-1
- Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
- Directiva de automoción: EN 50498
Doble Función: Convertidor y Cargador
Gracias a su tensión de salida ajustable mediante potenciómetro (20-30V), el Orion 12/24-10 puede usarse de dos formas:
- Como convertidor elevador: alimenta equipos de 24V (radios, luces, bombas, electrónica) a partir de un sistema de 12V.
- Como cargador de baterías de 24V: carga una batería de 24V a partir de un sistema o batería de 12V, ajustando la tensión de salida al valor de carga adecuado.
⚠️ Importante: No Aislado
Este convertidor es de tipo no aislado (sin aislamiento galvánico), lo que significa que la entrada y la salida comparten el negativo común. Es ideal para aplicaciones donde no se requiere separación galvánica entre los circuitos de 12V y 24V. Si necesitas aislamiento galvánico (por ejemplo, en sistemas con masas independientes), considera la línea de convertidores Orion aislados.
Aplicaciones Recomendadas
- Alimentación de equipos de 24V en vehículos con sistema eléctrico de 12V (camiones, buses, maquinaria).
- Embarcaciones y vehículos recreativos que combinan equipos de 12V y 24V.
- Carga de baterías de 24V a partir de un sistema de 12V.
- Sistemas de telecomunicaciones y radio que requieren 24V.
- Sistemas solares aislados mixtos con cargas de distinta tensión.
- Aplicaciones industriales y de automoción que necesitan elevar tensión.
- Sistemas donde se requiere mayor corriente conectando varias unidades en paralelo.
¿Por qué elegir Victron Orion?
- Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
- Alta eficiencia (95%): mínimas pérdidas en la conversión.
- Salida ajustable y conexión en paralelo: máxima flexibilidad de instalación.
- Protecciones completas: seguro y confiable en aplicaciones exigentes.
- Diseño compacto y robusto en carcasa de aluminio anodizado.
¿Qué Incluye?
- 1 × Convertidor CC/CC Victron Orion 12/24-10.
- 4 × Conexiones hembra de presión de 6,3 mm.
- 1 × Manual de usuario.
Especificaciones obtenidas del datasheet oficial de Victron Energy (rev 14). Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. Solartex es distribuidor autorizado en Chile.
