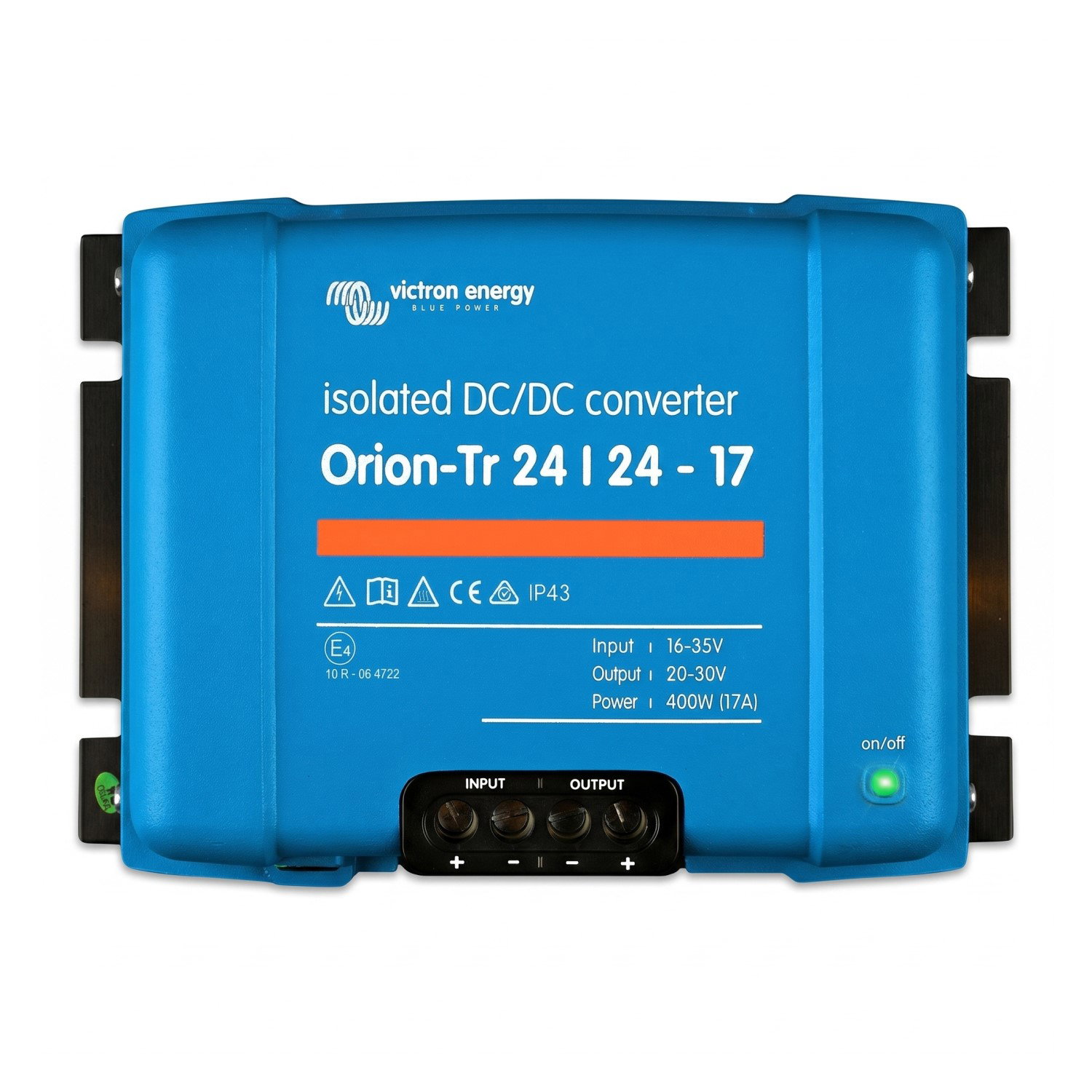

Convertidor DC/DC Orion-Tr 24V a 24V 17A Aislado IP43

Convertidor DC/DC Victron Orion-Tr 24/24-17A | 400W – Galvánicamente Aislado – IP43 – Buck-Boost

El convertidor CC/CC Victron Orion-Tr 24/24-17A es un convertidor regulador Buck-Boost aislado de 400W que estabiliza una tensión de 24V variable a una salida regulada de 24V, manteniendo separación galvánica entre los circuitos. Fabricado por Victron Energy (Países Bajos), este modelo es el de mayor potencia de la línea Orion-Tr aislada 24/24, e incorpora aislamiento galvánico real de 200V entre entrada, salida y carcasa, tensión de salida ajustable de 20-30V (apto también como cargador de baterías de 24V), eficiencia del 89%, protección IP43, robustos bornes de tornillo para cables de hasta 16 mm² y entrega 17A continuos a 40°C con picos de hasta 25A. Es la solución profesional definitiva para sistemas industriales, marinos, vehículos pesados y telecomunicaciones donde se requiere regular tensiones inestables de 24V, eliminar bucles de tierra, o cargar baterías auxiliares de 24V con masas independientes.

Características Destacadas

• Convertidor DC-DC Buck-Boost galvánicamente aislado: entrada 24V, salida regulada 24V, con 200V de aislamiento entre circuitos.
• Función Buck-Boost real: mantiene la tensión de salida estable en 24V incluso cuando la entrada varía entre 20-35V.
• Tensión de salida ajustable mediante potenciómetro: rango 20-30V (función dual como convertidor o cargador de baterías de 24V).
• Corriente de salida continua: 17A a 40°C (potencia continua 400W) con picos hasta 25A durante 10 segundos.
• Potencia continua a 25°C: hasta 480W en condiciones óptimas de operación.
• Eficiencia del 89%, una de las más altas de la línea Orion-Tr aislada.
• Apto para uso como cargador de baterías de 24V: ideal para cargar una batería auxiliar o de servicio de 24V desde otra batería o sistema de 24V con masas independientes.
• Control On/Off remoto: permite encender/apagar mediante un interruptor de baja potencia o sincronizado con la llave de arranque del motor.
• Conexión en paralelo ilimitada para escalar la corriente de salida según necesidad.
• Protección IP43 (instalando con bornes orientados hacia abajo): apto para entornos con polvo y salpicaduras.
• Bornes de tornillo robustos: no requieren herramientas especiales, admiten cables hasta 16 mm² (AWG6).
• Protección contra altas temperaturas: reduce automáticamente la corriente de salida si la temperatura ambiente sube sobre 40°C.
• A prueba de cortocircuitos con reducción de corriente y reinicio automático.
• Fusible de entrada integrado (no reemplazable) para protección adicional.
• Bajo nivel de ruido eléctrico: 2 mV rms, apto para equipos sensibles.
• Carcasa metálica robusta de aluminio anodizado para alta disipación térmica.
• Garantía Victron de 5 años.

Especificaciones Técnicas

Especificaciones Mecánicas y Ambientales

Protecciones Incorporadas

• Protección contra sobrecorriente.
• Protección contra sobrecalentamiento (reducción automática de corriente sobre 40°C).
• Protección contra cortocircuitos con reducción de corriente.
• Protección contra subtensión (desconexión automática bajo 14V, reinicio sobre 15V).
• Fusible de entrada integrado.
• Aislamiento galvánico de 200V para protección de equipos sensibles.

Certificaciones y Normativas

• Seguridad: EN 60950
• Emisiones: EN 61000-6-3, EN 55014-1
• Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Directiva de automoción: ECE R10-5

¿Para Qué Sirve un Convertidor 24V a 24V Aislado?

A diferencia de los convertidores reductores (24V a 12V) o elevadores (12V a 24V), el Orion-Tr 24/24-17 es un convertidor regulador con aislamiento galvánico que opera con la misma tensión nominal en entrada y salida. Sus funciones principales son:

• Regulación de tensión inestable: en sistemas donde la tensión de 24V varía constantemente (alternadores, paneles solares, generadores), entrega siempre 24V estables en la salida.
• Aislamiento galvánico entre dos circuitos de 24V: elimina conexión directa de masas entre dos sistemas con misma tensión nominal pero distintas referencias eléctricas.
• Cargador de baterías 24V con masas independientes: permite cargar un banco auxiliar de 24V desde el banco principal de 24V sin compartir masas.
• Eliminación de bucles de tierra (ground loops): crítico en sistemas con múltiples generadores, paneles solares y dispositivos sensibles que comparten una alimentación común.
• Función Buck-Boost real: entrega 24V estables aunque la entrada caiga hasta 20V o suba hasta 35V, ideal para vehículos donde el alternador entrega tensiones variables.

¿Qué Significa “Galvánicamente Aislado” y Por Qué Es Importante?

El Orion-Tr 24/24-17 Aislado incorpora aislamiento galvánico de 200V entre los circuitos de entrada y salida. Esto significa que el negativo de entrada y el negativo de salida están eléctricamente separados, sin conexión directa entre ellos.

Ventajas críticas del aislamiento galvánico en sistemas 24V/24V:

• Compatibilidad entre dos sistemas 24V con masas distintas: permite integrar un sistema 24V auxiliar en un vehículo o instalación 24V principal sin compartir referencias de masa.
• Eliminación de bucles de tierra (ground loops): previene interferencias y ruido eléctrico en equipos sensibles.
• Protección de equipos electrónicos: evita que problemas en el circuito de entrada (sobretensiones, transitorios) dañen los equipos del circuito de salida.
• Aplicaciones marinas: indispensable en embarcaciones para evitar corrosión galvánica entre componentes con distintas masas eléctricas.
• Sistemas con generadores: permite integrar diferentes referencias de masa sin riesgo.
• Telecomunicaciones e instrumentación: requerido por normativa en muchas aplicaciones industriales.

Doble Función: Convertidor Regulador y Cargador de Baterías de 24V

Gracias a su tensión de salida ajustable mediante potenciómetro (20-30V), el Orion-Tr 24/24-17 puede operar de dos formas distintas según la configuración:

• Como convertidor regulador DC-DC aislado: entrega tensión constante de 24V regulada para alimentar equipos electrónicos sensibles desde un sistema de 24V inestable.
• Como cargador de baterías de 24V con aislamiento: ajustando la tensión de salida al valor de carga adecuado (típicamente 27,6V para flotación AGM/Gel o 28,8V para LiFePO4), permite cargar un banco auxiliar de baterías de 24V desde otra fuente de 24V con masas independientes.

Para sistemas que requieren un algoritmo de carga inteligente multi-etapa con perfiles automáticos para distintas químicas de batería (LiFePO4, AGM, Gel, etc.), recomendamos considerar la versión Orion-Tr Smart 24/24-17, que añade Bluetooth integrado y configuración avanzada vía VictronConnect.

Modelo de Mayor Potencia de la Línea 24/24 Aislada

Este es el modelo top de la familia Orion-Tr aislada 24/24, con la mayor potencia disponible (400W) y la mayor corriente continua (17A). Sus principales ventajas frente a modelos menores:

• 17A continuos a 24V permiten alimentar cargas de hasta 400W simultáneamente con regulación estable.
• Picos de hasta 25A para soportar arranque de motores, compresores y cargas inductivas de 24V.
• Eficiencia del 89%, una de las más altas del catálogo Orion-Tr aislado.
• Conexión paralela ilimitada: dos unidades en paralelo entregan hasta 34A continuos.

Aplicaciones Recomendadas

• Embarcaciones grandes y yates con sistema 24V: regular tensión de equipos auxiliares 24V y aislar circuitos sensibles para evitar corrosión galvánica.
• Camiones de larga distancia y vehículos pesados con sistema 24V: regular tensión inestable del alternador para equipos sensibles de 24V (radios profesionales, instrumentación, equipos médicos).
• Buses y vehículos de transporte: alimentación regulada y aislada para equipos auxiliares de 24V.
• Sistemas de telecomunicaciones profesionales: radios, repetidores y equipos de monitoreo remoto de 24V que requieren alimentación limpia y aislada.
• Vehículos profesionales especializados: ambulancias avanzadas, vehículos de bomberos, unidades móviles con múltiples equipamientos sensibles de 24V.
• Carga de bancos de baterías auxiliares de 24V con masas independientes del banco principal.
• Sistemas industriales: instrumentación, PLC, sensores y autómatas de 24V que requieren alimentación regulada y aislada.
• Sistemas off-grid de 24V: regulación de tensión para cargas críticas, especialmente cuando hay múltiples fuentes (paneles solares, generadores, baterías).
• Aplicaciones médicas y de emergencia: equipos médicos de 24V donde el aislamiento es un requisito normativo.
• Sistemas con generadores de 24V: aislar el sistema de baterías del generador para evitar interferencias y proteger equipos.
• Equipos de audio profesional de 24V: alimentación regulada y aislada para sistemas de amplificación móvil.

¿Por qué elegir Victron Orion-Tr 24/24-17?

• Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
• Aislamiento galvánico real de 200V: protección efectiva entre los dos circuitos de 24V.
• Modelo top de la línea aislada 24/24: máxima potencia disponible (400W).
• Eficiencia del 89%: de las más altas en convertidores aislados de su categoría.
• Versatilidad: opera como convertidor regulador o cargador de baterías de 24V según configuración.
• Bajo ruido eléctrico (2 mV rms): apto para equipos electrónicos sensibles.
• Función Buck-Boost real: mantiene salida estable de 24V incluso con tensión de entrada variable (20-35V).
• Conexión en paralelo ilimitada: escalable a cualquier corriente requerida.
• Bornes de tornillo robustos: instalación rápida sin herramientas especiales, hasta 16 mm².
• Protecciones completas: seguro y confiable en cualquier aplicación.
• IP43: apto para ambientes con polvo y salpicaduras.
• Garantía Victron de 5 años y servicio de reparación global.

Comparativa entre Modelos Orion-Tr 24/24 Aislados

¿Qué Incluye?

• 1 × Convertidor CC/CC Victron Orion-Tr 24/24-17 (400W) aislado.
• 1 × Manual de usuario.

Nota: No incluye cables de potencia ni accesorios adicionales (vendidos por separado).

Especificaciones obtenidas del datasheet oficial de Victron Energy. Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. Solartex es distribuidor autorizado en Chile.
