Convertidor DC/DC Orion-Tr 24V a 24V 5A Aislado IP43

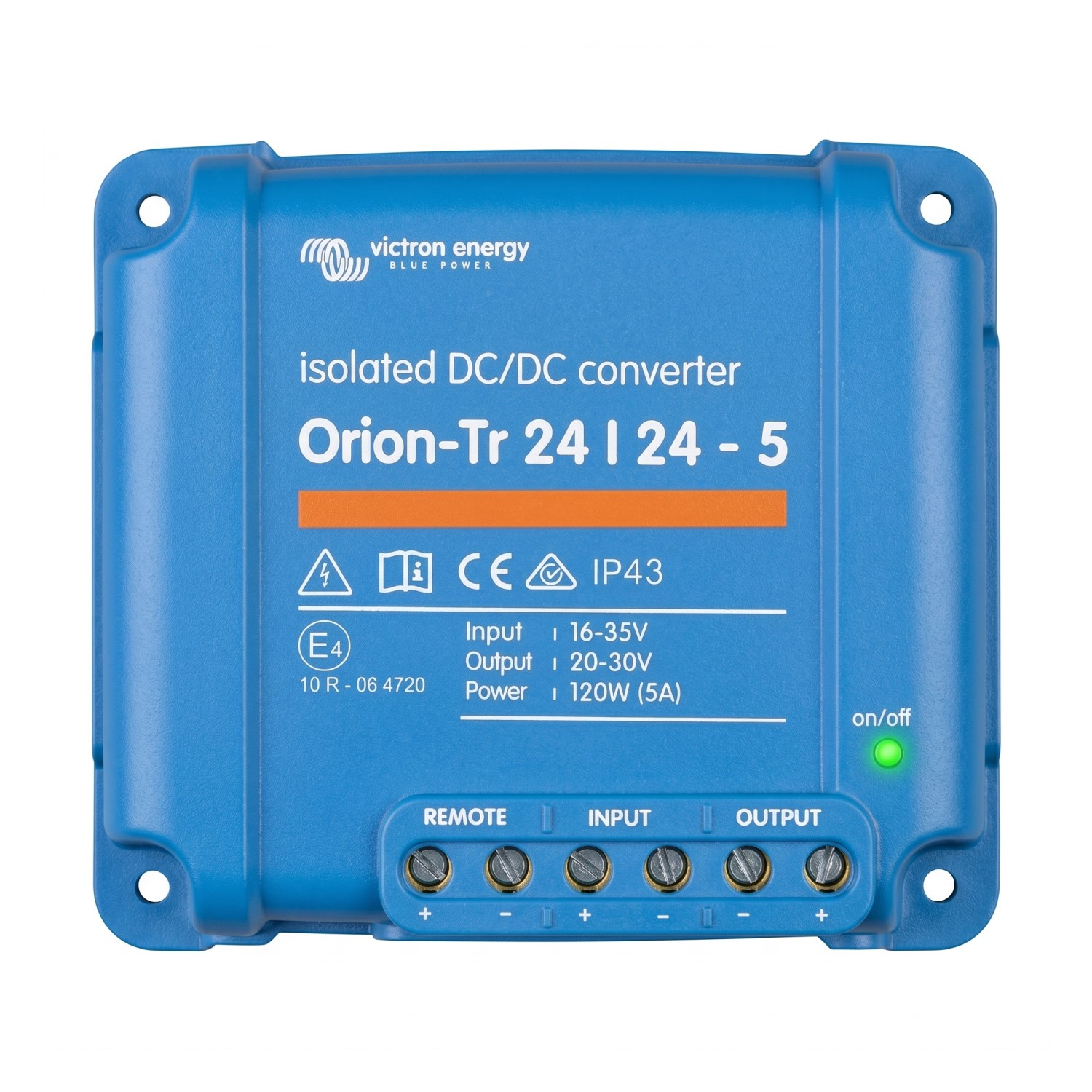

Convertidor DC/DC Victron Orion-Tr 24/24-5A | 120W – Galvánicamente Aislado – IP43 – Buck-Boost Compacto

El convertidor CC/CC Victron Orion-Tr 24/24-5A es el convertidor regulador Buck-Boost compacto y aislado de la familia profesional Orion-Tr 24/24. Con tan solo 420 gramos de peso y dimensiones ultra-reducidas (100 × 113 × 47 mm), estabiliza una tensión de 24V variable en una salida regulada de 24V entregando 5A continuos a 120W de potencia. Fabricado por Victron Energy (Países Bajos), incorpora aislamiento galvánico real de 200V entre entrada, salida y carcasa, tensión de salida ajustable de 20-30V (apto también como cargador de baterías de 24V de baja capacidad), protección IP43, robustos bornes de tornillo y picos de hasta 6,3A durante 10 segundos. Es la solución profesional ideal para regular tensiones inestables de 24V o aislar circuitos de baja a media potencia en aplicaciones donde el espacio es crítico: telecomunicaciones, instrumentación marina, audio profesional y equipos sensibles en vehículos profesionales con sistema 24V.

Características Destacadas

• Convertidor DC-DC Buck-Boost compacto galvánicamente aislado: entrada 24V, salida regulada 24V, con 200V de aislamiento entre circuitos.
• Tamaño ultra-compacto: 100 × 113 × 47 mm y solo 420 gramos de peso, fácil de instalar en espacios reducidos.
• Función Buck-Boost real: mantiene la tensión de salida estable en 24V incluso cuando la entrada varía entre 16-35V.
• Tensión de salida ajustable mediante potenciómetro: rango 20-30V (función dual como convertidor o cargador de baterías de 24V).
• Corriente de salida continua: 5A a 25°C (potencia continua 120W) con picos hasta 6,3A durante 10 segundos.
• Eficiencia del 87%, optimizada para regulación aislada de baja potencia.
• Apto para uso como cargador de baterías de 24V pequeñas: ideal para mantener cargada una batería auxiliar de 24V de baja capacidad desde otro sistema de 24V con masas independientes.
• Control On/Off remoto: permite encender/apagar mediante un interruptor de baja potencia o sincronizado con la llave de arranque del motor.
• Conexión en paralelo ilimitada para escalar la corriente de salida según necesidad.
• Protección IP43 (instalando con bornes orientados hacia abajo): apto para entornos con polvo y salpicaduras.
• Bornes de tornillo robustos: no requieren herramientas especiales, admiten cables hasta 6 mm² (AWG10).
• Bajo consumo en vacío: menos de 60 mA cuando no entrega corriente, minimizando pérdidas energéticas.
• Protección contra altas temperaturas: reduce automáticamente la corriente de salida si la temperatura ambiente sube sobre 40°C.
• A prueba de cortocircuitos con reducción de corriente y reinicio automático.
• Fusible de entrada integrado (no reemplazable) para protección adicional.
• Bajo nivel de ruido eléctrico: 2 mV rms, apto para equipos sensibles.
• Carcasa metálica robusta de aluminio anodizado para alta disipación térmica.
• Garantía Victron de 5 años.

Especificaciones Técnicas

Especificaciones Mecánicas y Ambientales

Protecciones Incorporadas

• Protección contra sobrecorriente.
• Protección contra sobrecalentamiento (reducción automática de corriente sobre 40°C).
• Protección contra cortocircuitos con reducción de corriente.
• Protección contra subtensión (desconexión automática bajo 14V, reinicio sobre 15V).
• Fusible de entrada integrado.
• Aislamiento galvánico de 200V para protección de equipos sensibles.

Certificaciones y Normativas

• Seguridad: EN 60950
• Emisiones: EN 61000-6-3, EN 55014-1
• Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Directiva de automoción: ECE R10-5

¿Para Qué Sirve un Convertidor 24V a 24V Aislado?

A diferencia de los convertidores reductores (24V a 12V) o elevadores (12V a 24V), el Orion-Tr 24/24-5 es un convertidor regulador con aislamiento galvánico que opera con la misma tensión nominal en entrada y salida. Sus funciones principales son:

• Regulación de tensión inestable: en sistemas donde la tensión de 24V varía constantemente (alternadores, paneles solares, generadores), entrega siempre 24V estables en la salida.
• Aislamiento galvánico entre dos circuitos de 24V: elimina conexión directa de masas entre dos sistemas con misma tensión nominal pero distintas referencias eléctricas.
• Cargador de baterías 24V pequeñas con masas independientes: permite mantener cargado un banco auxiliar de 24V desde el banco principal de 24V sin compartir masas.
• Eliminación de bucles de tierra (ground loops): crítico en sistemas con múltiples generadores, paneles solares y dispositivos sensibles que comparten una alimentación común.
• Función Buck-Boost real: entrega 24V estables aunque la entrada caiga hasta 16V o suba hasta 35V, ideal para vehículos donde el alternador entrega tensiones variables.

¿Qué Significa “Galvánicamente Aislado” y Por Qué Es Importante?

El Orion-Tr 24/24-5 Aislado incorpora aislamiento galvánico de 200V entre los circuitos de entrada y salida. Esto significa que el negativo de entrada y el negativo de salida están eléctricamente separados, sin conexión directa entre ellos.

Ventajas críticas del aislamiento galvánico en sistemas 24V/24V:

• Compatibilidad entre dos sistemas 24V con masas distintas: permite integrar un sistema 24V auxiliar en una instalación 24V principal sin compartir referencias de masa.
• Eliminación de bucles de tierra (ground loops): previene interferencias y ruido eléctrico en equipos sensibles.
• Protección de equipos electrónicos: evita que problemas en el circuito de entrada (sobretensiones, transitorios) dañen los equipos del circuito de salida.
• Aplicaciones marinas: indispensable en embarcaciones para evitar corrosión galvánica entre componentes con distintas masas eléctricas.
• Sistemas con generadores: permite integrar diferentes referencias de masa sin riesgo.
• Telecomunicaciones e instrumentación: requerido por normativa en muchas aplicaciones industriales.

Doble Función: Convertidor Regulador y Cargador de Baterías de 24V

Gracias a su tensión de salida ajustable mediante potenciómetro (20-30V), el Orion-Tr 24/24-5 puede operar de dos formas distintas según la configuración:

• Como convertidor regulador DC-DC aislado: entrega tensión constante de 24V regulada para alimentar equipos electrónicos sensibles desde un sistema de 24V inestable.
• Como cargador de baterías pequeñas de 24V con aislamiento: ajustando la tensión de salida al valor de carga adecuado (típicamente 27,6V para flotación AGM/Gel o 28,8V para LiFePO4), permite mantener cargado un banco auxiliar de baterías de 24V de baja capacidad desde otra fuente de 24V con masas independientes.

Para sistemas que requieren un algoritmo de carga inteligente multi-etapa con perfiles automáticos para distintas químicas de batería (LiFePO4, AGM, Gel, etc.), recomendamos considerar la versión Orion-Tr Smart 24/24-5, que añade Bluetooth integrado y configuración avanzada vía VictronConnect.

Aplicaciones Recomendadas

• Embarcaciones pequeñas y medianas con sistema 24V: regular tensión de equipos auxiliares 24V sensibles y aislar circuitos para evitar corrosión galvánica.
• Camiones y vehículos profesionales con sistema 24V: regular tensión inestable del alternador para equipos sensibles de 24V (instrumentación, equipos de comunicación, sistemas médicos).
• Sistemas de telecomunicaciones de baja potencia: radios profesionales, GPS, transceptores VHF/UHF que requieren alimentación regulada, limpia y aislada.
• Audio profesional móvil: alimentación limpia de mezcladoras, pre-amplificadores y equipos donde el ruido eléctrico es crítico.
• Instrumentación e instrumentos de medición de 24V que requieren alimentación aislada y regulada.
• Vehículos profesionales: alimentación de equipos médicos pequeños en ambulancias, sistemas de comunicación en patrullas, equipamiento auxiliar en vehículos de servicio.
• Sistemas industriales: sensores, PLC pequeños, autómatas y dispositivos IoT industriales de 24V que requieren alimentación regulada y aislada.
• Sistemas off-grid de baja potencia: regulación de tensión para cargas críticas de 24V cuando hay fuentes variables (paneles solares, generadores).
• Aplicaciones médicas: donde el aislamiento eléctrico es un requisito normativo.
• Cámaras de seguridad y monitoreo CCTV de 24V que requieren alimentación aislada para evitar interferencias.
• Carga de baterías auxiliares pequeñas de 24V en sistemas con banco principal de 24V pero masas independientes.

¿Por qué elegir Victron Orion-Tr 24/24-5?

• Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
• Aislamiento galvánico real de 200V: protección efectiva entre los dos circuitos de 24V.
• Diseño ultra-compacto: el más pequeño y liviano de la línea Orion-Tr 24/24 aislada.
• Versatilidad: opera como convertidor regulador o cargador de baterías de 24V según configuración.
• Bajo ruido eléctrico (2 mV rms): apto para equipos electrónicos sensibles.
• Función Buck-Boost real: mantiene salida estable de 24V incluso con tensión de entrada variable (16-35V).
• Conexión en paralelo ilimitada: escalable a cualquier corriente requerida.
• Bornes de tornillo: instalación rápida sin herramientas especiales.
• Protecciones completas: seguro y confiable en cualquier aplicación.
• IP43: apto para ambientes con polvo y salpicaduras.
• Garantía Victron de 5 años y servicio de reparación global.

Comparativa entre Modelos Orion-Tr 24/24 Aislados

¿Qué Incluye?

• 1 × Convertidor CC/CC Victron Orion-Tr 24/24-5 (120W) aislado.
• 1 × Manual de usuario.

Nota: No incluye cables de potencia ni accesorios adicionales (vendidos por separado).

Especificaciones obtenidas del datasheet oficial de Victron Energy. Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. Solartex es distribuidor autorizado en Chile.
