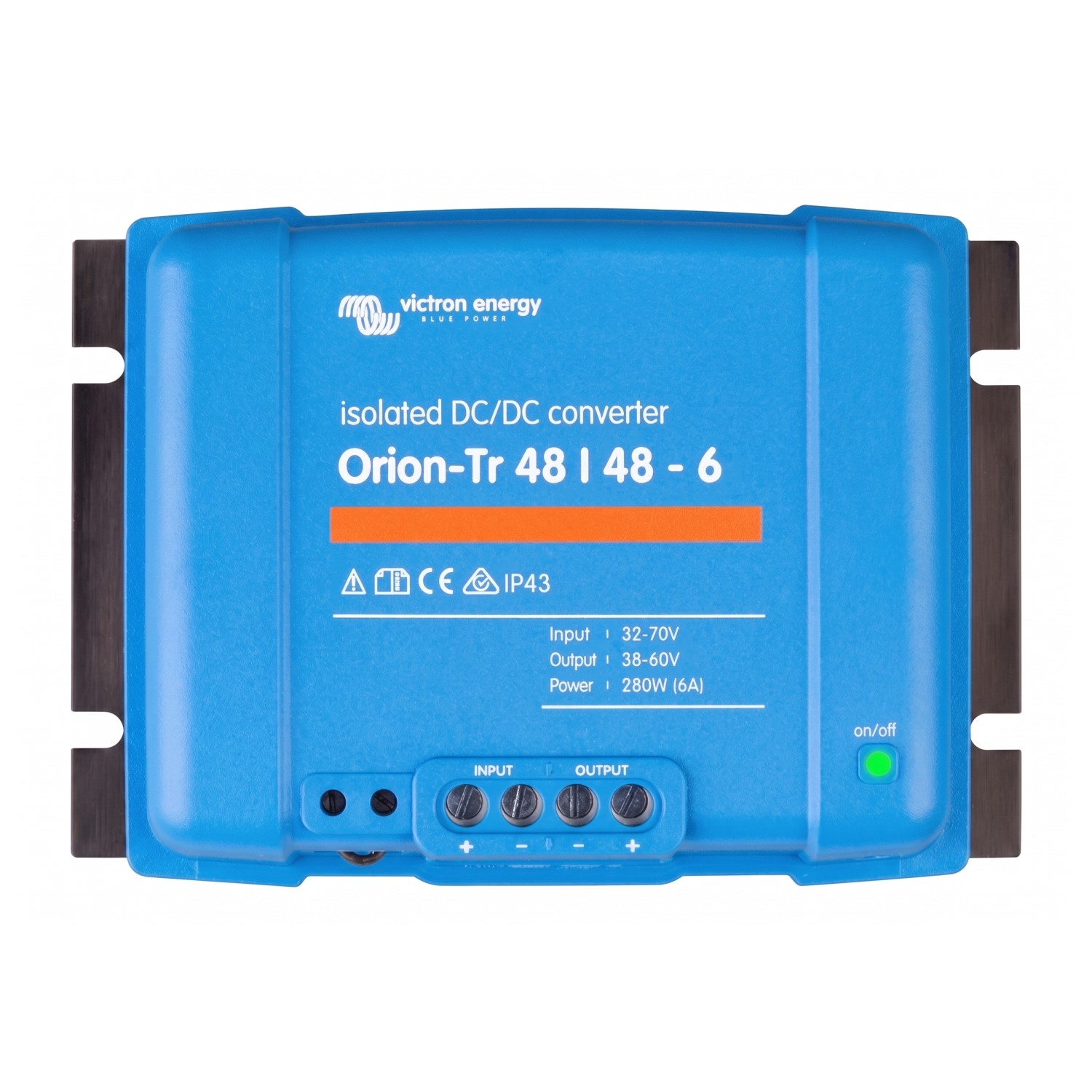

Convertidor DC/DC Orion-Tr 48V a 48V 6A Aislado IP43

Convertidor DC/DC Victron Orion-Tr 48/48-6A | 280W – Aislador Galvánico 48V – IP43

El convertidor CC/CC Victron Orion-Tr 48/48-6A es un convertidor aislado de igual tensión (48V a 48V) de 280W, diseñado para proporcionar aislamiento galvánico real de 200V y estabilización de tensión entre dos circuitos de 48V. Fabricado por Victron Energy (Países Bajos), no reduce el voltaje sino que separa eléctricamente la fuente de la carga manteniendo una salida estable de 48,2V, con tensión de salida ajustable de 40-60V, protección IP43, robustos bornes de tornillo para cables de hasta 16 mm² y entrega 6A continuos con picos de hasta 8A. Es la solución profesional ideal para aislar y proteger cargas de 48V de mayor consumo (telecomunicaciones, instrumentación, equipos de control, sistemas industriales) conectadas a un banco o bus de 48V, eliminando bucles de tierra y filtrando las fluctuaciones de tensión del sistema principal.

Características Destacadas

• Convertidor DC-DC aislado de igual tensión (1:1): entrada 48V, salida 48V, con 200V de aislamiento galvánico entre circuitos.
• Estabilización de tensión: entrega una salida estable de 48,2V incluso con un bus de entrada que fluctúe ampliamente (32-70V), gracias a la función Buck-Boost.
• Tensión de salida ajustable mediante potenciómetro: rango 40-60V.
• Corriente de salida continua: 6A a 40°C (potencia continua 280W) con picos hasta 8A durante 10 segundos.
• Potencia continua a 25°C: hasta 320W en condiciones óptimas de operación.
• Alta eficiencia del 89%, optimizada para conversión aislada de 48V.
• Control On/Off remoto: permite encender/apagar mediante un interruptor de baja potencia o sincronizado con la llave de arranque del motor.
• Conexión en paralelo ilimitada para escalar la corriente de salida según necesidad.
• Protección IP43 (instalando con bornes orientados hacia abajo): apto para entornos con polvo y salpicaduras.
• Bornes de tornillo robustos: no requieren herramientas especiales, admiten cables hasta 16 mm² (AWG6).
• Protección contra altas temperaturas: reduce automáticamente la corriente de salida si la temperatura ambiente sube sobre 40°C.
• A prueba de cortocircuitos con reducción de corriente y reinicio automático.
• Bajo nivel de ruido eléctrico: 2 mV rms, apto para equipos sensibles.
• Carcasa metálica robusta de aluminio anodizado para alta disipación térmica.
• Garantía Victron de 5 años.

Especificaciones Técnicas

Especificaciones Mecánicas y Ambientales

Protecciones Incorporadas

• Protección contra sobrecorriente.
• Protección contra sobrecalentamiento (reducción automática de corriente sobre 40°C).
• Protección contra cortocircuitos con reducción de corriente.
• Protección contra subtensión (desconexión automática bajo 28V, reinicio sobre 30V).
• Aislamiento galvánico de 200V para protección de equipos sensibles.

Nota: A diferencia de los modelos con entrada 12V o 24V, los modelos Orion-Tr con entrada 48V no incorporan fusible de entrada interno. Se recomienda instalar un fusible externo de 10A en el lado de entrada para protección adicional.

Certificaciones y Normativas

• Seguridad: EN 60950
• Emisiones: EN 61000-6-3, EN 55014-1
• Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Directiva de automoción: ECE R10-5

¿Por Qué un Convertidor Aislado de 48V a 48V?

A diferencia de un convertidor reductor, un convertidor aislado de igual tensión (48V/48V) no cambia el nivel de voltaje: su propósito es separar eléctricamente dos circuitos del mismo voltaje y entregar una tensión limpia y estable. Esto resuelve problemas habituales en sistemas de 48V:

• Separar la fuente de la carga: permite que un equipo de 48V opere sin compartir la referencia de masa del banco principal, evitando que problemas del bus afecten al equipo (y viceversa).
• Eliminar bucles de tierra (ground loops): indispensable cuando hay varios equipos de 48V con distintas referencias de masa que generan ruido o corrientes parásitas.
• Estabilizar la tensión: un banco de baterías de 48V puede variar entre ~42V (descargado) y ~58V (en carga). La función Buck-Boost entrega una salida constante de 48,2V independientemente de esas fluctuaciones.
• Proteger equipos sensibles: aísla la electrónica delicada de transitorios, sobretensiones y ruido provenientes del bus principal de 48V.

En resumen, el Orion-Tr 48/48-6 actúa como una “barrera de aislamiento” entre el sistema de 48V y las cargas críticas que se alimentan de él, con capacidad para 6A (280W), mejorando la fiabilidad y la seguridad de toda la instalación.

¿Qué Significa “Galvánicamente Aislado” y Por Qué Es Importante?

El Orion-Tr 48/48-6 Aislado incorpora aislamiento galvánico de 200V entre los circuitos de entrada y salida. Esto significa que el negativo de entrada y el negativo de salida están eléctricamente separados, sin conexión directa entre ellos, aunque ambos sean de 48V.

Ventajas críticas del aislamiento galvánico:

• Independencia de masas: permite que la carga de 48V tenga su propia referencia de masa, separada del banco principal.
• Eliminación de bucles de tierra: previene interferencias y ruido eléctrico en equipos sensibles.
• Protección de equipos electrónicos: evita que sobretensiones o transitorios del bus de 48V dañen equipos sensibles.
• Seguridad eléctrica: el aislamiento de 200V agrega una capa de protección ante eventuales fallos en el lado de la fuente.
• Aplicaciones marinas: ayuda a evitar corrosión galvánica entre componentes con distintas masas eléctricas.
• Sistemas de telecomunicaciones: el aislamiento es requerido por normativa en muchas aplicaciones profesionales de 48V.

Estabilización de Tensión: La Función Buck-Boost

Una de las grandes ventajas del Orion-Tr 48/48-6 es su capacidad de entregar una salida estable de 48,2V incluso cuando la tensión de entrada varía ampliamente. Un banco de baterías de 48V no entrega siempre 48V exactos: puede caer hasta ~42V cuando está descargado y subir por encima de 55V durante la carga.

Gracias a la función Buck-Boost, el convertidor compensa automáticamente estas variaciones dentro del rango de entrada de 32-70V, suministrando a la carga una tensión limpia y constante. Esto es especialmente valioso para equipos de telecomunicaciones, instrumentación y electrónica de control que requieren una alimentación estable para funcionar correctamente.

Aplicaciones Recomendadas

• Aislamiento de cargas de 48V de mayor consumo: separar electrónica de control, instrumentación o equipos de comunicaciones del banco principal de 48V.
• Telecomunicaciones: alimentación aislada y estabilizada de equipos de 48V (estándar en el sector), como radioenlaces, repetidores y centrales.
• Eliminación de bucles de tierra en sistemas con múltiples equipos de 48V con distintas referencias de masa.
• Estabilización de tensión para cargas críticas de 48V conectadas a bancos de baterías con amplias variaciones de voltaje.
• Sistemas industriales: aislar y proteger autómatas, sensores e instrumentación de 48V del bus principal.
• Aplicaciones marinas: aislamiento galvánico anti-corrosión entre equipos de 48V con distintas masas.
• Sistemas de monitoreo remoto: alimentar de forma aislada y estable equipos de 48V (SCADA, cámaras, sensores) en instalaciones solares.
• Sistemas de respaldo y emergencia: proteger equipos críticos de 48V de transitorios provenientes del banco principal.

¿Por qué elegir Victron Orion-Tr 48/48-6?

• Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
• Aislamiento galvánico real de 200V: separación efectiva entre dos circuitos de 48V.
• Estabilización de tensión: salida constante de 48,2V frente a fluctuaciones del banco de baterías.
• Alta eficiencia (89%): mínimas pérdidas en la conversión aislada.
• Mayor capacidad que el modelo de 2,5A: 6A continuos (280W) para cargas de 48V más exigentes.
• Bajo ruido eléctrico (2 mV rms): apto para equipos electrónicos sensibles.
• Función Buck-Boost: mantiene salida estable de 48,2V con amplio rango de entrada (32-70V).
• Conexión en paralelo ilimitada: escalable a cualquier corriente requerida.
• Bornes de tornillo robustos: instalación rápida sin herramientas especiales, hasta 16 mm².
• Protecciones completas: seguro y confiable en cualquier aplicación.
• IP43: apto para ambientes con polvo y salpicaduras.
• Garantía Victron de 5 años y servicio de reparación global.

Comparativa entre Modelos Orion-Tr 48/48 Aislados

¿Qué Incluye?

• 1 × Convertidor CC/CC Victron Orion-Tr 48/48-6 (280W) aislado.
• 1 × Manual de usuario.

Nota: No incluye cables de potencia ni accesorios adicionales (vendidos por separado).

Especificaciones obtenidas del datasheet oficial de Victron Energy. Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. Solartex es distribuidor autorizado en Chile.
