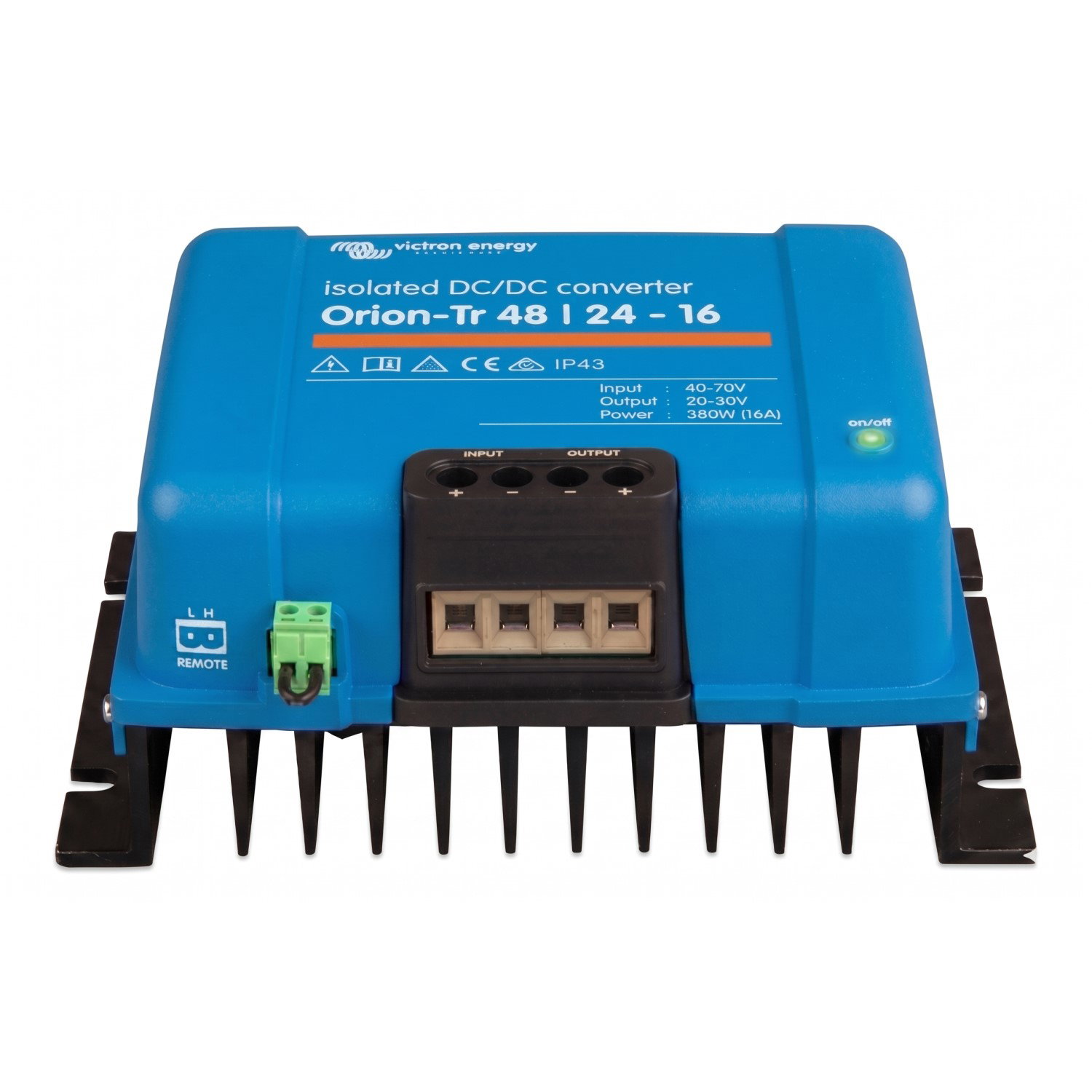

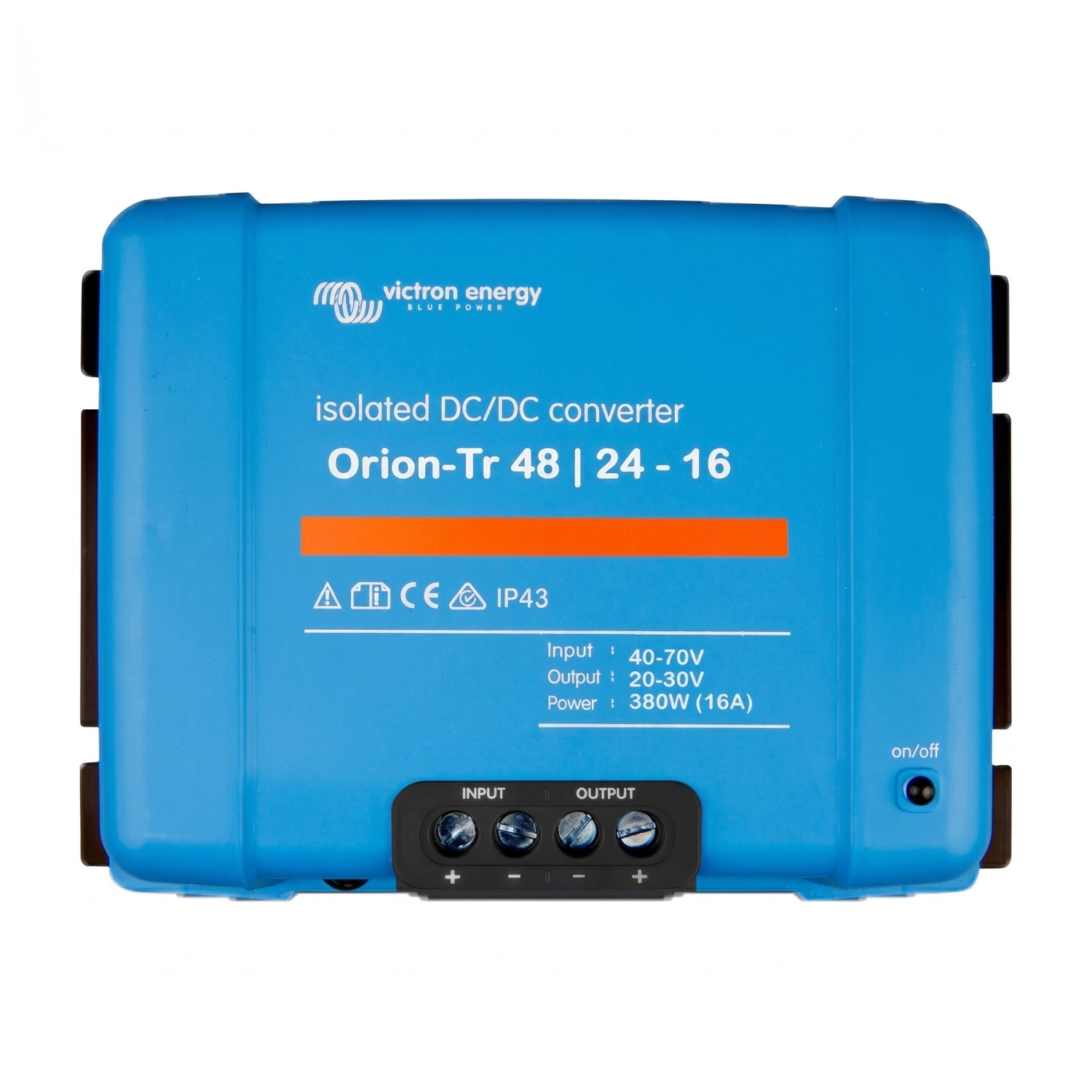

Convertidor DC/DC Orion-Tr 48V a 24V 16A Aislado IP43

Convertidor DC/DC Victron Orion-Tr 48/24-16A | 380W – Step-Down – Galvánicamente Aislado – IP43

El convertidor CC/CC Victron Orion-Tr 48/24-16A es un convertidor reductor (step-down) aislado de 380W que transforma una tensión de entrada de 48V en una salida de 24V. Fabricado por Victron Energy (Países Bajos), es el modelo de mayor potencia y corriente de la línea Orion-Tr aislada 48/24, e incorpora aislamiento galvánico real de 200V entre entrada, salida y carcasa, tensión de salida ajustable de 20-30V (apto también como cargador de baterías de 24V), protección IP43, robustos bornes de tornillo para cables de hasta 16 mm² y entrega 16A continuos a 40°C con picos de hasta 25A. Es la solución profesional ideal para sistemas off-grid residenciales e industriales con bancos de baterías de 48V que necesitan alimentar cargas de 24V exigentes (bombas DC, motores, equipos de telecomunicaciones, instrumentación industrial, iluminación profesional) con separación galvánica estricta y alta eficiencia (89%).

Características Destacadas

• Convertidor DC-DC reductor (step-down) galvánicamente aislado: entrada 48V, salida 24V, con 200V de aislamiento entre circuitos.
• Tensión de salida ajustable mediante potenciómetro: rango 20-30V (función dual como convertidor o cargador de baterías de 24V).
• Corriente de salida continua: 16A a 40°C (potencia continua 380W) con picos hasta 25A durante 10 segundos.
• Potencia continua a 25°C: hasta 430W en condiciones óptimas de operación.
• Alta eficiencia del 89%, optimizada para conversión reductora aislada de 48V a 24V.
• Función Buck-Boost automática: mantiene la tensión de salida estable dentro del rango de entrada (40-70V).
• Apto para uso como cargador de baterías de 24V: ideal para cargar una batería de servicio o auxiliar de 24V desde un banco principal de 48V.
• Control On/Off remoto: permite encender/apagar mediante un interruptor de baja potencia o sincronizado con la llave de arranque del motor.
• Conexión en paralelo ilimitada para escalar la corriente de salida según necesidad.
• Protección IP43 (instalando con bornes orientados hacia abajo): apto para entornos con polvo y salpicaduras.
• Bornes de tornillo robustos: no requieren herramientas especiales, admiten cables hasta 16 mm² (AWG6).
• Bajo consumo de entrada: aproximadamente 8,9A en 48V para entregar los 380W de salida, lo que permite usar cables de entrada más delgados que en sistemas equivalentes de menor tensión.
• Protección contra altas temperaturas: reduce automáticamente la corriente de salida si la temperatura ambiente sube sobre 40°C.
• A prueba de cortocircuitos con reducción de corriente y reinicio automático.
• Bajo nivel de ruido eléctrico: 2 mV rms, apto para equipos sensibles.
• Carcasa metálica robusta de aluminio anodizado para alta disipación térmica.
• Garantía Victron de 5 años.

Especificaciones Técnicas

Especificaciones Mecánicas y Ambientales

Protecciones Incorporadas

• Protección contra sobrecorriente.
• Protección contra sobrecalentamiento (reducción automática de corriente sobre 40°C).
• Protección contra cortocircuitos con reducción de corriente.
• Protección contra subtensión (desconexión automática bajo 28V, reinicio sobre 30V).
• Aislamiento galvánico de 200V para protección de equipos sensibles.

Nota: A diferencia de los modelos con entrada 12V o 24V, los modelos Orion-Tr con entrada 48V no incorporan fusible de entrada interno. Se recomienda instalar un fusible externo de 15A en el lado de entrada para protección adicional.

Certificaciones y Normativas

• Seguridad: EN 60950
• Emisiones: EN 61000-6-3, EN 55014-1
• Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Directiva de automoción: ECE R10-5

¿Por Qué un Convertidor de 48V a 24V?

Los sistemas residenciales e industriales modernos de energía solar fotovoltaica autónoma (off-grid) se diseñan cada vez más con bancos de baterías de 48V en lugar de 12V o 24V, por estas razones:

• Mayor eficiencia eléctrica: a igual potencia, las corrientes son menores que en 24V o 12V, reduciendo pérdidas en cables y permitiendo usar conductores más delgados.
• Compatibilidad con inversores grandes: los inversores de mayor potencia (3kW, 5kW, 8kW, 10kW+) operan típicamente en 48V.
• Mayor capacidad de almacenamiento: bancos de baterías LiFePO4 modernos de gran capacidad se diseñan estándar en 48V (15S celdas).
• Compatibilidad con sistemas profesionales: 48V es estándar en telecomunicaciones e industria.

Sin embargo, una gran cantidad de equipos sigue operando a 24V: sistemas de telecomunicaciones, instrumentación industrial, bombas DC, motores, iluminación profesional, sistemas náuticos y equipos de automatización. El Orion-Tr 48/24-16 resuelve este “problema de adaptación” permitiendo conectar todas estas cargas de 24V al sistema principal de 48V de manera segura, eficiente y con aislamiento galvánico, con la mayor capacidad de corriente de la familia (16A).

¿Qué Significa “Galvánicamente Aislado” y Por Qué Es Importante?

El Orion-Tr 48/24-16 Aislado incorpora aislamiento galvánico de 200V entre los circuitos de entrada y salida. Esto significa que el negativo de entrada (48V) y el negativo de salida (24V) están eléctricamente separados, sin conexión directa entre ellos.

Ventajas críticas del aislamiento galvánico en sistemas mixtos 48V/24V:

• Compatibilidad entre sistemas con masas distintas: permite integrar cargas de 24V en sistemas 48V sin compartir referencias de masa.
• Eliminación de bucles de tierra (ground loops): previene interferencias y ruido eléctrico en equipos sensibles.
• Protección de equipos electrónicos de 24V: evita que problemas en el sistema 48V (sobretensiones, transitorios) dañen equipos sensibles de 24V.
• Seguridad eléctrica: el aislamiento de 200V protege a los usuarios de cargas de 24V ante eventuales fallos en el lado de 48V.
• Aplicaciones marinas: indispensable en embarcaciones para evitar corrosión galvánica entre componentes con distintas masas eléctricas.
• Sistemas de telecomunicaciones: requerido por normativa en muchas aplicaciones profesionales.

Doble Función: Convertidor y Cargador de Baterías de 24V

Gracias a su tensión de salida ajustable mediante potenciómetro (20-30V), el Orion-Tr 48/24-16 puede operar de dos formas distintas según la configuración:

• Como convertidor DC-DC aislado reductor: entrega tensión constante de 24V regulada para alimentar equipos electrónicos de 24V de alta demanda desde un sistema de 48V.
• Como cargador de baterías de 24V: ajustando la tensión de salida al valor de carga adecuado (típicamente 27,6V para flotación AGM/Gel o 28,8V para LiFePO4), permite cargar una batería auxiliar o de arranque de 24V desde el banco principal de 48V. Su mayor corriente (16A) reduce los tiempos de carga frente a modelos de menor potencia.

Para sistemas que requieren un algoritmo de carga inteligente multi-etapa con perfiles automáticos para distintas químicas de batería (LiFePO4, AGM, Gel, etc.), recomendamos considerar la versión Orion-Tr Smart 48/24-16, que añade Bluetooth integrado y configuración avanzada vía VictronConnect.

Ventaja: Bajo Consumo de Corriente en la Entrada

Una de las grandes ventajas del Orion-Tr 48/24 frente a sus equivalentes de menor tensión de entrada es el menor consumo de corriente en el lado de entrada. Para entregar 16A a 24V (380W), el consumo en el lado de 48V es de aproximadamente 8,9A continuos considerando la eficiencia del 89%.

Esto se traduce en:

• Cables de entrada más delgados: bastan 6-10 mm² para distancias razonables.
• Menores pérdidas en cables: al ser menor la corriente, la caída de tensión es despreciable.
• Fusibles de protección más pequeños: 15A típico en el lado de entrada.
• Instalación más compacta y económica.

Aplicaciones Recomendadas

• Sistemas off-grid residenciales con baterías de 48V: alimentación de cargas de 24V de alta demanda (iluminación profesional, ventiladores DC, bombas, motores, equipos electrónicos) desde el banco principal de 48V.
• Sistemas de respaldo solar y de emergencia: alimentar equipos críticos de 24V (alarmas, iluminación de emergencia, comunicaciones) desde sistemas de 48V.
• Telecomunicaciones: alimentar equipos de 24V (radioenlaces, repetidores, sensores, monitoreo) desde el sistema principal de 48V con aislamiento galvánico.
• Sistemas industriales y de automatización: PLC, autómatas, sensores, motores e instrumentación de 24V alimentados desde sistemas base de 48V.
• Embarcaciones grandes con sistema 48V: alimentar equipos de navegación, instrumentación y motores de 24V con aislamiento galvánico anti-corrosión.
• Carga de baterías auxiliares de 24V en sistemas con banco principal de 48V.
• Motorhomes, caravanas y vehículos especiales: con sistemas duales 48V (banco principal LiFePO4) y 24V (equipos auxiliares de mayor consumo).
• Vehículos eléctricos pequeños y maquinaria con sistema base 48V y accesorios de 24V de alta potencia.
• Sistemas de bombeo solar mixto: banco 48V para bombas grandes y salida 24V para bombas auxiliares y control.
• Aplicaciones de monitoreo remoto: sistemas SCADA, cámaras IP de 24V, repetidores alimentados desde bancos solares de 48V.

¿Por qué elegir Victron Orion-Tr 48/24-16?

• Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
• Aislamiento galvánico real de 200V: protección efectiva entre sistemas 48V y 24V.
• Mayor potencia de la línea 48/24 aislada: 380W continuos y 16A para las cargas de 24V más exigentes.
• Alta eficiencia (89%): mínimas pérdidas en la conversión 48V a 24V.
• Bajo consumo en la entrada: aprovecha la alta eficiencia de los sistemas de 48V.
• Versatilidad: opera como convertidor o cargador de baterías de 24V según configuración.
• Bajo ruido eléctrico (2 mV rms): apto para equipos electrónicos sensibles.
• Función Buck-Boost: mantiene salida estable de 24V dentro del rango de entrada (40-70V), compatible con baterías de 48V en su rango de trabajo.
• Conexión en paralelo ilimitada: escalable a cualquier corriente requerida.
• Bornes de tornillo robustos: instalación rápida sin herramientas especiales, hasta 16 mm².
• Protecciones completas: seguro y confiable en cualquier aplicación.
• IP43: apto para ambientes con polvo y salpicaduras.
• Garantía Victron de 5 años y servicio de reparación global.

Comparativa entre Modelos Orion-Tr 48/24 Aislados (Step-Down)

¿Qué Incluye?

• 1 × Convertidor CC/CC Victron Orion-Tr 48/24-16 (380W) aislado.
• 1 × Manual de usuario.

Nota: No incluye cables de potencia ni accesorios adicionales (vendidos por separado).

Especificaciones obtenidas del datasheet oficial de Victron Energy. Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. Solartex es distribuidor autorizado en Chile.
