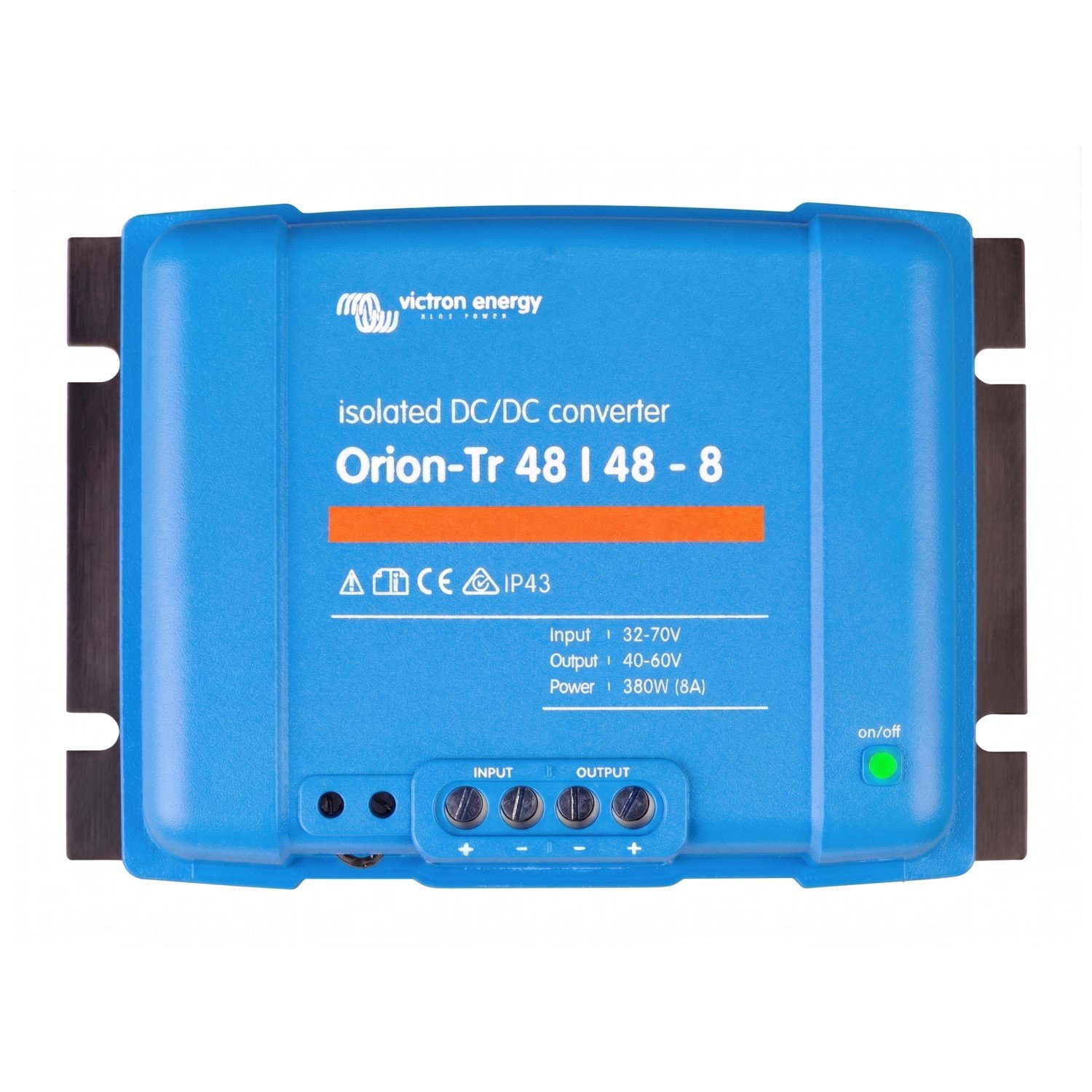

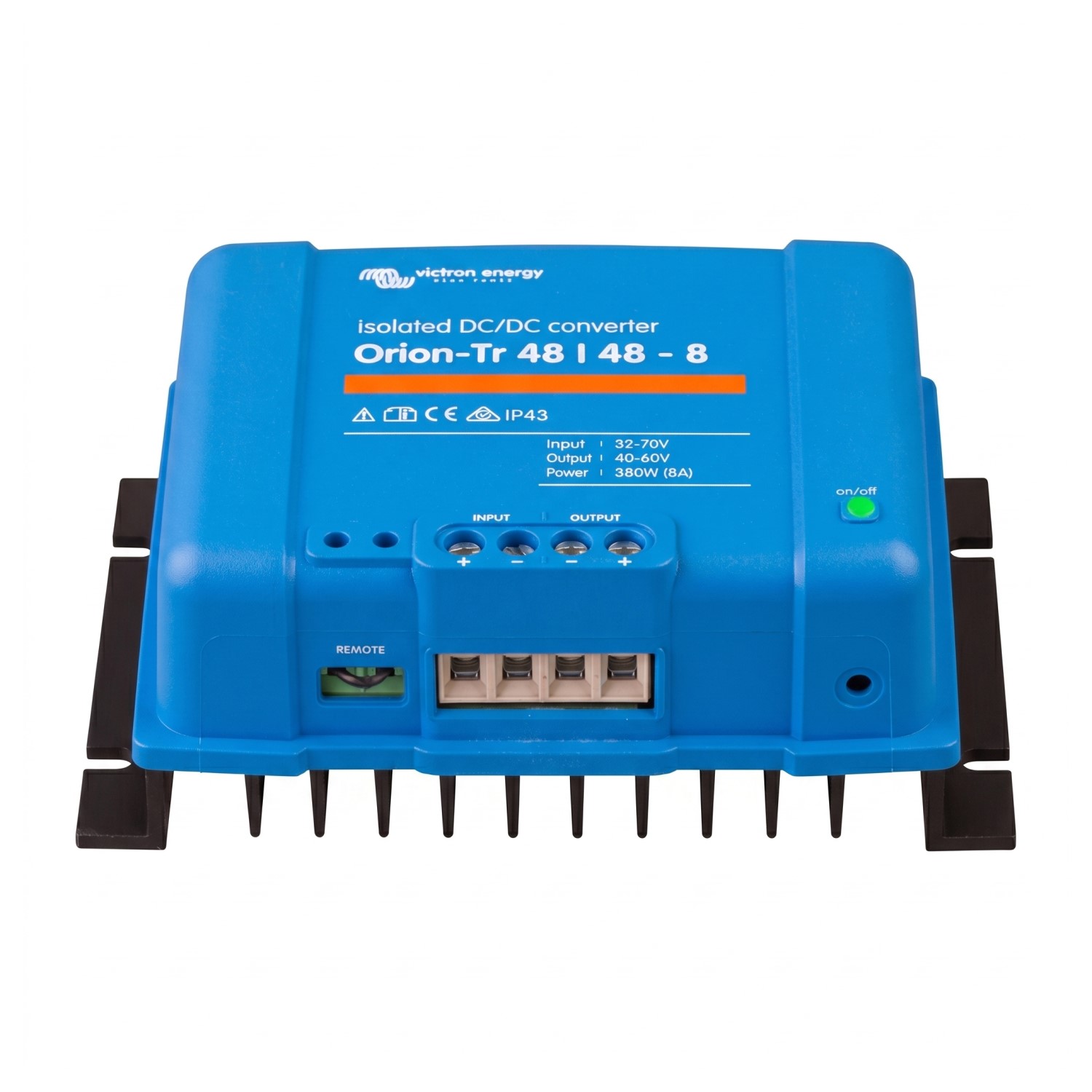

Convertidor DC/DC Orion-Tr 48V a 48V 8A Aislado IP43

Convertidor DC/DC Victron Orion-Tr 48/48-8A | 380W – Aislador Galvánico 48V – IP43

El convertidor CC/CC Victron Orion-Tr 48/48-8A es un convertidor aislado de igual tensión (48V a 48V) de 380W, diseñado para proporcionar aislamiento galvánico real de 200V y estabilización de tensión entre dos circuitos de 48V. Fabricado por Victron Energy (Países Bajos), es el modelo de mayor potencia de la línea Orion-Tr aislada 48/48 y no reduce el voltaje, sino que separa eléctricamente la fuente de la carga manteniendo una salida estable de 48,2V, con tensión de salida ajustable de 40-60V, protección IP43, robustos bornes de tornillo para cables de hasta 16 mm² y entrega 8A continuos con picos de hasta 15A. Es la solución profesional ideal para aislar y proteger cargas de 48V exigentes (telecomunicaciones, instrumentación, equipos de control y sistemas industriales) conectadas a un banco o bus de 48V, eliminando bucles de tierra y filtrando las fluctuaciones de tensión del sistema principal.

Características Destacadas

• Convertidor DC-DC aislado de igual tensión (1:1): entrada 48V, salida 48V, con 200V de aislamiento galvánico entre circuitos.
• Estabilización de tensión: entrega una salida estable de 48,2V incluso con un bus de entrada que fluctúe (40-70V), gracias a la función Buck-Boost.
• Tensión de salida ajustable mediante potenciómetro: rango 40-60V.
• Corriente de salida continua: 8A a 40°C (potencia continua 380W) con picos hasta 15A durante 10 segundos.
• Potencia continua a 25°C: hasta 430W en condiciones óptimas de operación.
• Alta eficiencia del 89%, optimizada para conversión aislada de 48V.
• Control On/Off remoto: permite encender/apagar mediante un interruptor de baja potencia o sincronizado con la llave de arranque del motor.
• Conexión en paralelo ilimitada para escalar la corriente de salida según necesidad.
• Protección IP43 (instalando con bornes orientados hacia abajo): apto para entornos con polvo y salpicaduras.
• Bornes de tornillo robustos: no requieren herramientas especiales, admiten cables hasta 16 mm² (AWG6).
• Protección contra altas temperaturas: reduce automáticamente la corriente de salida si la temperatura ambiente sube sobre 40°C.
• A prueba de cortocircuitos con reducción de corriente y reinicio automático.
• Bajo nivel de ruido eléctrico: 2 mV rms, apto para equipos sensibles.
• Carcasa metálica robusta de aluminio anodizado para alta disipación térmica.
• Garantía Victron de 5 años.

Especificaciones Técnicas

Especificaciones Mecánicas y Ambientales

Protecciones Incorporadas

• Protección contra sobrecorriente.
• Protección contra sobrecalentamiento (reducción automática de corriente sobre 40°C).
• Protección contra cortocircuitos con reducción de corriente.
• Protección contra subtensión (desconexión automática bajo 28V, reinicio sobre 30V).
• Aislamiento galvánico de 200V para protección de equipos sensibles.

Nota: A diferencia de los modelos con entrada 12V o 24V, los modelos Orion-Tr con entrada 48V no incorporan fusible de entrada interno. Se recomienda instalar un fusible externo de 15A en el lado de entrada para protección adicional.

Certificaciones y Normativas

• Seguridad: EN 60950
• Emisiones: EN 61000-6-3, EN 55014-1
• Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Directiva de automoción: ECE R10-5

¿Por Qué un Convertidor Aislado de 48V a 48V?

A diferencia de un convertidor reductor, un convertidor aislado de igual tensión (48V/48V) no cambia el nivel de voltaje: su propósito es separar eléctricamente dos circuitos del mismo voltaje y entregar una tensión limpia y estable. Esto resuelve problemas habituales en sistemas de 48V:

• Separar la fuente de la carga: permite que un equipo de 48V opere sin compartir la referencia de masa del banco principal, evitando que problemas del bus afecten al equipo (y viceversa).
• Eliminar bucles de tierra (ground loops): indispensable cuando hay varios equipos de 48V con distintas referencias de masa que generan ruido o corrientes parásitas.
• Estabilizar la tensión: un banco de baterías de 48V puede variar entre ~42V (descargado) y ~58V (en carga). La función Buck-Boost entrega una salida constante de 48,2V independientemente de esas fluctuaciones.
• Proteger equipos sensibles: aísla la electrónica delicada de transitorios, sobretensiones y ruido provenientes del bus principal de 48V.

En resumen, el Orion-Tr 48/48-8 actúa como una “barrera de aislamiento” entre el sistema de 48V y las cargas críticas que se alimentan de él, con la mayor capacidad de la familia (8A, 380W), mejorando la fiabilidad y la seguridad de toda la instalación.

¿Qué Significa “Galvánicamente Aislado” y Por Qué Es Importante?

El Orion-Tr 48/48-8 Aislado incorpora aislamiento galvánico de 200V entre los circuitos de entrada y salida. Esto significa que el negativo de entrada y el negativo de salida están eléctricamente separados, sin conexión directa entre ellos, aunque ambos sean de 48V.

Ventajas críticas del aislamiento galvánico:

• Independencia de masas: permite que la carga de 48V tenga su propia referencia de masa, separada del banco principal.
• Eliminación de bucles de tierra: previene interferencias y ruido eléctrico en equipos sensibles.
• Protección de equipos electrónicos: evita que sobretensiones o transitorios del bus de 48V dañen equipos sensibles.
• Seguridad eléctrica: el aislamiento de 200V agrega una capa de protección ante eventuales fallos en el lado de la fuente.
• Aplicaciones marinas: ayuda a evitar corrosión galvánica entre componentes con distintas masas eléctricas.
• Sistemas de telecomunicaciones: el aislamiento es requerido por normativa en muchas aplicaciones profesionales de 48V.

Estabilización de Tensión: La Función Buck-Boost

Una de las grandes ventajas del Orion-Tr 48/48-8 es su capacidad de entregar una salida estable de 48,2V incluso cuando la tensión de entrada varía. Un banco de baterías de 48V no entrega siempre 48V exactos: puede caer hasta ~42V cuando está descargado y subir por encima de 55V durante la carga.

Gracias a la función Buck-Boost, el convertidor compensa automáticamente estas variaciones dentro del rango de entrada de 40-70V, suministrando a la carga una tensión limpia y constante. Esto es especialmente valioso para equipos de telecomunicaciones, instrumentación y electrónica de control que requieren una alimentación estable para funcionar correctamente.

Aplicaciones Recomendadas

• Aislamiento de cargas de 48V exigentes: separar electrónica de control, instrumentación o equipos de comunicaciones del banco principal de 48V.
• Telecomunicaciones: alimentación aislada y estabilizada de equipos de 48V (estándar en el sector), como radioenlaces, repetidores y centrales.
• Eliminación de bucles de tierra en sistemas con múltiples equipos de 48V con distintas referencias de masa.
• Estabilización de tensión para cargas críticas de 48V conectadas a bancos de baterías con amplias variaciones de voltaje.
• Sistemas industriales: aislar y proteger autómatas, sensores e instrumentación de 48V del bus principal.
• Aplicaciones marinas: aislamiento galvánico anti-corrosión entre equipos de 48V con distintas masas.
• Sistemas de monitoreo remoto: alimentar de forma aislada y estable equipos de 48V (SCADA, cámaras, sensores) en instalaciones solares.
• Sistemas de respaldo y emergencia: proteger equipos críticos de 48V de transitorios provenientes del banco principal.

¿Por qué elegir Victron Orion-Tr 48/48-8?

• Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
• Aislamiento galvánico real de 200V: separación efectiva entre dos circuitos de 48V.
• Mayor potencia de la línea 48/48 aislada: 380W continuos y 8A para las cargas de 48V más exigentes.
• Estabilización de tensión: salida constante de 48,2V frente a fluctuaciones del banco de baterías.
• Alta eficiencia (89%): mínimas pérdidas en la conversión aislada.
• Bajo ruido eléctrico (2 mV rms): apto para equipos electrónicos sensibles.
• Función Buck-Boost: mantiene salida estable de 48,2V dentro del rango de entrada (40-70V).
• Conexión en paralelo ilimitada: escalable a cualquier corriente requerida.
• Bornes de tornillo robustos: instalación rápida sin herramientas especiales, hasta 16 mm².
• Protecciones completas: seguro y confiable en cualquier aplicación.
• IP43: apto para ambientes con polvo y salpicaduras.
• Garantía Victron de 5 años y servicio de reparación global.

Comparativa entre Modelos Orion-Tr 48/48 Aislados

¿Qué Incluye?

• 1 × Convertidor CC/CC Victron Orion-Tr 48/48-8 (380W) aislado.
• 1 × Manual de usuario.

Nota: No incluye cables de potencia ni accesorios adicionales (vendidos por separado).

Especificaciones obtenidas del datasheet oficial de Victron Energy. Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. Solartex es distribuidor autorizado en Chile.
