Descripción

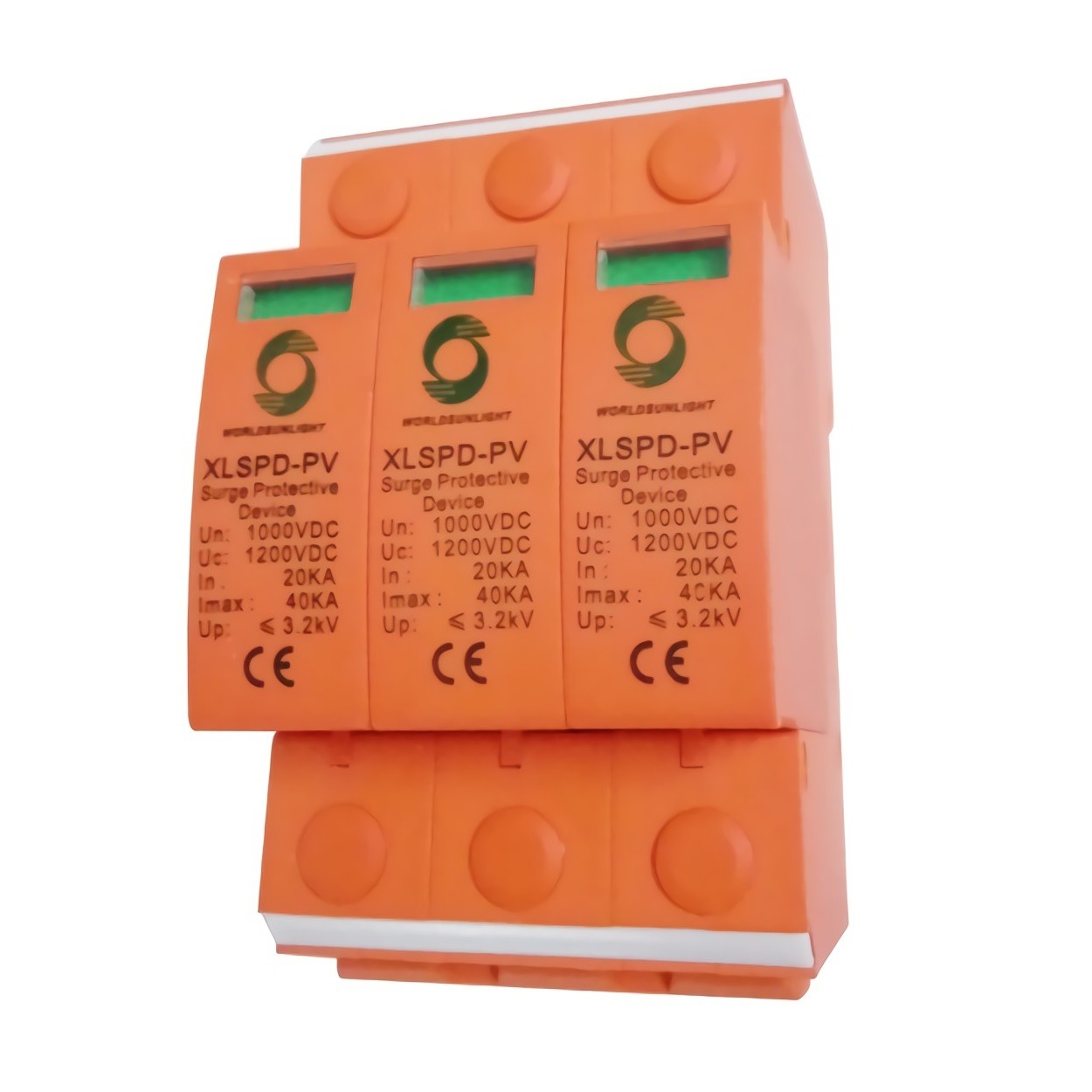

DPS 3P 1000VDC 20-40KA Worldsunlight

  • Dispositivo de protección contra sobretensiones DC SPD, proteja contra sobretensiones de rayos en el sistema solar (sistema de suministro de energía fotovoltaica).
  • Estas unidades deben instalarse en paralelo en las redes de CC para protegerse y proporcionar protección de modos comunes y diferentes.
  • Se recomienda la ubicación instalada en ambos extremos de la línea de alimentación de CC (lado del panel solar y lado del inversor / convertidor), especialmente si la ruta de la línea es externa y larga.
  • MOV de alta energía equipados con seccionadores térmicos específicos e indicadores de falla relacionados.
solar surge protector XLSPD-PV-3
PV DC specific (LEC 6614-1/EN 61643-11)
Pole 3 pole
Electrical Parameter
Classifical test II
Uoc max (V DC) 1000
Uc (V DC) 1000
In(8/20)us (KA) 20
Imax(8/20)us (KA) 40
Up (KV) 3.8
Remote control and indication
Indication window
Plug-in module
Remote signal contact
Max working volt 250V AC/30V DC
Max working amp 1A (250V/AC) 1A (250V/AC)
1A (30V DC) 1A (30V DC)
Wiring & installation
Hard wire 4-25
Flexible wire 4-16
Stripping length 10
Terminal screwa M5
Main ciruit 3.5
Remote signal contact 0.25
All profile IP40
Connection port IP20
Installation environment No obvious shock and vibration
Altitude(m) ≤ 2000
Working temperature -3.0–+70
Relative humidity 30%-90%
How to install Install with H35-7.5/DIN35 stell mounting rail
W 54
H 90
L 67.6
Weight (KG) 0.4
Nominal PV system volt 1000V
MCOV(UCPV) 1170V DC
Max system discharge Current (8/20us) (Imax) 40KA
Volt protection leve (UP) ≤ 4.0KV
Volt protection Level at 5KA (UP) ≤ 3.5KV
Integrate fuse breaking capacity/interrupting rating 30KA/1000V DC
Technology Short-circuit interruption (SCI) overcurrent protection
Operating temperature range -40 to +80
Nominal discharge current 12.5KA
Response time (ta) <25ns
Operating state/fault indication Green (good) / Red (replace)
Mounting 35mm DIN Rail per EN 60715
Degree protection IP20
capacity 3 modules DIN 43880



Marca

Worldsunlight
