Extension Solar 10 mts 6mm con conectores mc4 ambos extremos

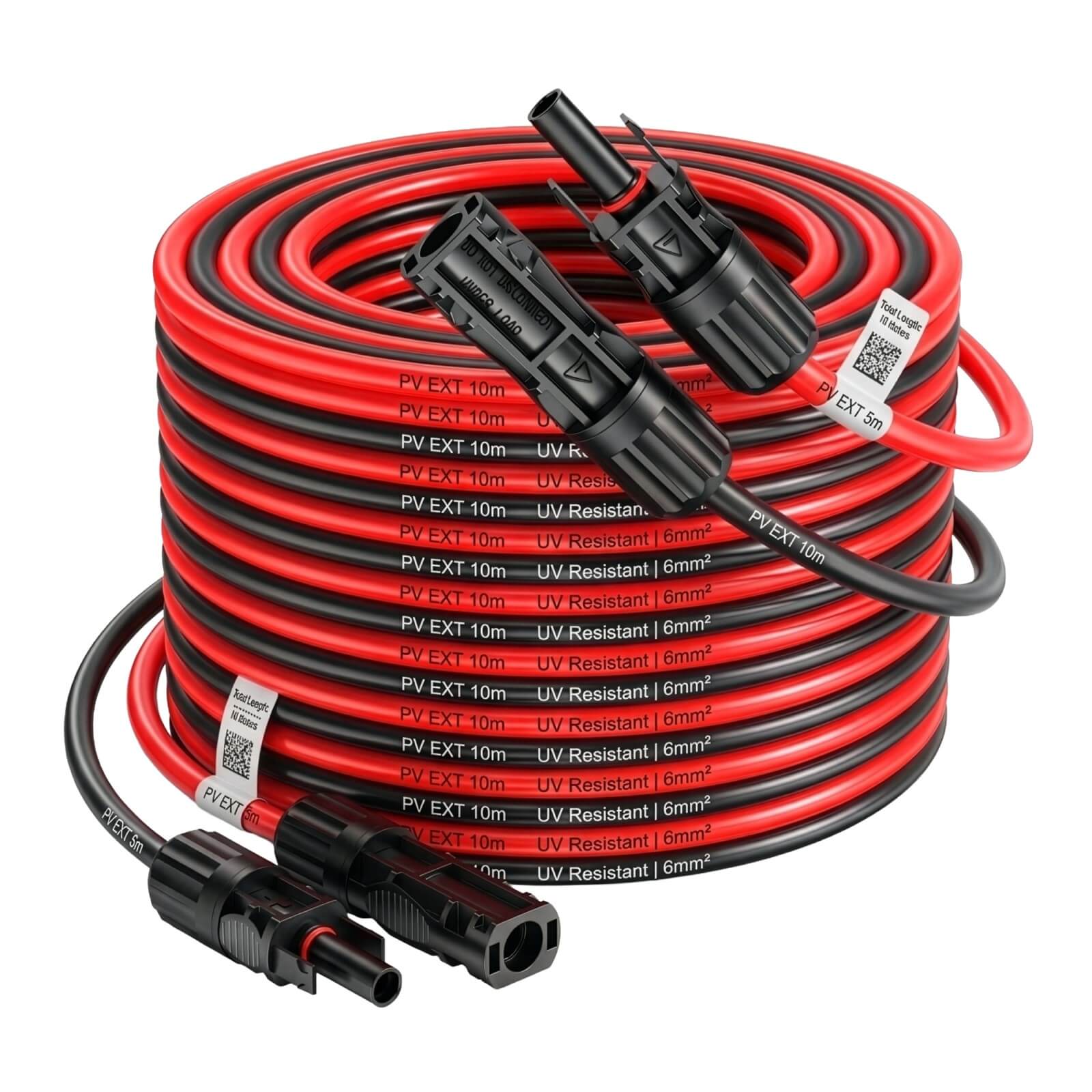

Kit de Extensión Solar 10 Metros con Cable 6 mm² y Conectores MC4 Incluidos — Par Rojo y Negro

El Kit de Extensión Solar 10 Metros con Cable 6 mm² y Conectores MC4 es una solución plug-and-play completa que incluye dos cables de 10 metros de cable solar de 6 mm² listos para instalar — uno rojo (polo positivo) y uno negro (polo negativo) — con conectores MC4 macho y hembra ya instalados de fábrica en ambos extremos de cada cable, listos para enchufar directamente entre los paneles solares y el inversor o controlador MPPT sin necesidad de herramientas de crimpado ni preparación adicional. Este kit está diseñado específicamente para instalaciones residenciales y comerciales de mayor potencia (hasta 8-12 kWp por string) donde la distancia entre paneles e inversor es de magnitud media — entre 8 y 10 metros de recorrido real por canalización —, y donde la corriente del string supera el rango óptimo del calibre 4 mm² debido a configuraciones con strings en paralelo, paneles bifaciales de alta corriente, sistemas trifásicos o instalaciones comerciales con paneles de alta potencia (550W+). La longitud de 10 metros combinada con el calibre superior de 6 mm² ofrece el mejor balance entre cobertura útil y caída de tensión mínima: a esta distancia, incluso con corrientes elevadas de hasta 25A, la caída de tensión en CC se mantiene por debajo del 0,5%, cumpliendo holgadamente la recomendación técnica del 3% máximo establecida en el Pliego Técnico RIC N°15 de la SEC chilena con un margen importante para futuras ampliaciones del sistema. El cable solar de 6 mm² con conductor de cobre desnudo trenzado completamente recocido según norma ASTM B3 clase B, aislamiento de doble capa y grado de protección IP67/IP68 garantiza resistencia total a la intemperie, radiación UV, humedad, lluvia, nieve y variaciones térmicas extremas. Con 40A de ampacidad certificada a 90°C en condiciones húmedas y secas, este kit es compatible con strings fotovoltaicos cuya corriente máxima de operación no supere los 25A según el factor de seguridad de 1,56 establecido en la normativa. Compatible con todos los paneles solares que utilizan el estándar MC4 universal (Canadian Solar, Jinko Solar, JA Solar, Trina Solar, Longi Solar, OSDA Solar, BYD y todos los fabricantes Tier 1 del mercado), este kit permite alargar el recorrido del string fotovoltaico de manera profesional, rápida y segura, con la tranquilidad de un calibre robusto que minimiza las pérdidas resistivas y soporta sin sobrecalentamiento las corrientes más exigentes del segmento residencial-comercial.

Versatilidad en Aplicaciones del Kit de Extensión Solar 10 Metros 6 mm²

El Kit de Extensión Solar 10 Metros con Cable 6 mm² y Conectores MC4 está diseñado para todas las situaciones donde la longitud del cableado solar disponible es insuficiente para llegar desde los paneles hasta el inversor, el controlador MPPT o la caja combinadora, y donde la corriente del string es elevada o se requiere minimizar al máximo la caída de tensión. Al venir con conectores MC4 ya instalados en ambos extremos, elimina completamente la necesidad de pinza crimpadora MC4, peladores de cable y conocimientos técnicos de crimpado, siendo la solución más rápida y segura para instaladores profesionales, técnicos en el terreno y propietarios que requieren extender su sistema sin complicaciones. A continuación, las principales aplicaciones del kit:

Principales aplicaciones:

• Extensión de string fotovoltaico residencial trifásico: Aplicación principal en instalaciones residenciales de mayor potencia (5-10 kWp) con inversores trifásicos donde la corriente del string es elevada y requiere el calibre robusto de 6 mm².
• Sistemas comerciales y PYME: Apto para instalaciones comerciales pequeñas y medianas (oficinas, locales, bodegas, talleres) donde la potencia instalada y la corriente del string superan los rangos típicos residenciales monofásicos.
• Strings con paneles bifaciales de alta corriente: Compatible con paneles bifaciales de 550W-700W que pueden alcanzar corrientes efectivas de 15-18A debido al aporte adicional de la cara posterior, requiriendo un calibre con holgura.
• Múltiples strings conectados en paralelo: Esencial cuando dos o más strings se combinan en paralelo antes del inversor o de la caja combinadora, sumando sus corrientes individuales y demandando el calibre superior.
• Sistemas residenciales on-grid bajo Ley 21.118 (Net Billing): Compatible con instalaciones declaradas ante la SEC chilena bajo el Pliego Técnico RIC N°15, especialmente en sistemas de mayor potencia donde el calibre superior facilita la aprobación de la TE4.
• Pérgolas solares y carports comerciales: Apto para casos donde los paneles se instalan en estructuras alejadas del edificio principal pero a distancia media, requiriendo extensiones con corriente elevada por la cantidad de paneles agrupados.
• Sistemas solares off-grid de potencia alta: Componente esencial en instalaciones autónomas con paneles de 4-8 kWp donde el banco de baterías e inversor se ubican en un cuarto técnico separado, manejando corrientes elevadas en el lado DC.
• Sistemas off-grid de baja tensión (12V/24V) con paneles múltiples: Crítico en configuraciones de baja tensión donde la corriente es proporcionalmente mayor — un sistema de 800W en 12V puede alcanzar más de 65A, requiriendo el calibre 6 mm² o superior para tramos extendidos.
• Ampliación de sistemas existentes con nuevos paneles: Permite añadir nuevos paneles al string existente o incorporar un segundo string en paralelo, donde la corriente total aumenta y demanda el calibre superior.
• Sistemas agrovoltaicos y agro-industriales: Apto para instalaciones agrícolas de mediana potencia (riego solar de gran caudal, refrigeración de productos, bombas sumergibles de alta potencia) donde los paneles se ubican en estructuras alejadas del control.
• Motorhomes y embarcaciones con sistemas solares completos: Permite extender el cableado en vehículos recreativos grandes y embarcaciones con múltiples paneles donde la corriente combinada supera los 19A.
• Instalaciones con canalización compleja y caída de tensión crítica: Cuando el recorrido de la canalización eléctrica agrega longitud significativa y se requiere minimizar la caída de tensión para maximizar la energía cosechada por el sistema.
• Reparación y reemplazo de cableado dañado: Solución inmediata para reemplazar tramos de cableado solar deteriorado por roedores, aplastamiento mecánico o daño del aislamiento, sin necesidad de herramientas de crimpado.

Función y Beneficios del Kit de Extensión con MC4 Preinstalados

El Kit de Extensión Solar 10 Metros con Cable 6 mm² y Conectores MC4 combina dos elementos críticos en una sola solución plug-and-play: el cable solar de 6 mm² certificado para uso en intemperie y los conectores MC4 ya instalados profesionalmente de fábrica. La principal ventaja frente a comprar el cable por metro y los conectores MC4 por separado es la eliminación total de la necesidad de crimpado: el crimpado de conectores MC4 requiere una pinza crimpadora específica certificada, pelador de cable preciso y conocimiento técnico del proceso de crimpado (pelado a la longitud exacta, inserción correcta del pin en el conector, verificación de estanqueidad del prensaestopas), pasos donde los errores generan conexiones deficientes que pierden estanqueidad IP68, aumentan la resistencia eléctrica, generan calentamiento y eventualmente fallas del sistema. Con este kit, la instalación se reduce simplemente a conectar el extremo macho del cable de extensión al extremo hembra del panel solar positivo (rojo), y el extremo hembra al extremo macho de la entrada del inversor (o al cable proveniente del panel), completando la extensión en menos de 2 minutos sin herramientas. El cable solar de 6 mm² incorpora conductor de cobre desnudo trenzado completamente recocido según norma ASTM B3 clase B, que garantiza conductividad máxima, flexibilidad para ruteo en canalizaciones y resistencia a la fatiga mecánica por vibración en aplicaciones móviles. La ampacidad certificada de 40A a 90°C en condiciones húmedas y secas garantiza que el cable soporte sin sobrecalentamiento la corriente máxima de los strings fotovoltaicos más exigentes del segmento residencial-comercial, con un margen importante para futuras ampliaciones del sistema. El aislamiento de doble capa con espesor de 0,075 pulgadas (≈1,9 mm) y diámetro exterior nominal de 0,28 pulgadas (≈7,1 mm) ofrece protección mecánica y dieléctrica superior para uso en intemperie, subterráneo y entubado. Los conectores MC4 preinstalados en ambos extremos de cada cable garantizan estanqueidad IP67/IP68, sistema de bloqueo positivo que previene desconexiones accidentales bajo carga, y compatibilidad universal con todos los paneles y conectores MC4 del mercado.

¿6 mm² o 4 mm²? Cómo Elegir el Calibre Correcto

La elección entre el kit de 10 metros en 6 mm² y el equivalente en 4 mm² depende de tres factores técnicos: la corriente del string fotovoltaico, la caída de tensión admisible y la previsión de futuras ampliaciones. El cable de 6 mm² es la elección técnicamente correcta cuando se cumple al menos una de las siguientes condiciones: (1) la instalación combina dos o más strings en paralelo antes de la extensión, sumando sus corrientes individuales y superando los 19A totales; (2) se usan paneles bifaciales que aumentan la Isc efectiva en un 5-25% sobre el valor nominal monofacial, llevando la corriente más cerca o por encima del límite del 4 mm²; (3) se trata de un sistema trifásico comercial con strings de alta potencia (por ejemplo, inversores Solis trifásicos 5-15 kW); (4) la instalación es off-grid de baja tensión (12V/24V) con potencia superior a 400W, donde la corriente DC proporcional es elevada; o (5) hay previsión de ampliar la cantidad de paneles del string en el futuro cercano. Como referencia rápida, los paneles residenciales monofaciales de 450-560W más comunes en Chile presentan corrientes de cortocircuito (Isc) entre 11A y 14A — por ejemplo, OSDA Solar 580W tiene Isc ≈ 14,1A, Canadian Solar HiKu7 565W tiene Isc ≈ 13,8A, y JA Solar JAM72D40 560W tiene Isc ≈ 14,0A. Para configuraciones de un solo string con estos paneles, el calibre de 4 mm² es suficiente; pero cuando se duplica o triplica la corriente por strings en paralelo, el 6 mm² es la opción técnicamente correcta y la inversión adicional se justifica por la reducción de pérdidas resistivas y la durabilidad superior del cable bajo cargas elevadas continuadas.

Características Principales del Kit de Extensión Solar 10 Metros 6 mm²

• Kit completo plug-and-play: Incluye 2 cables listos para usar (1 rojo polo positivo + 1 negro polo negativo), con conectores MC4 instalados de fábrica en ambos extremos de cada cable. No requiere herramientas adicionales.
• Longitud de 10 metros por cable: Longitud óptima que cubre la mayoría de instalaciones residenciales y comerciales chilenas donde el inversor se ubica en bodega lateral, sala técnica o mismo nivel del techo.
• Cable solar de 6 mm²: Calibre estándar fotovoltaico de alta capacidad que equilibra capacidad de corriente (40A a 90°C), pérdidas resistivas mínimas y compatibilidad con conectores MC4 estándar.
• Conductor cobre desnudo trenzado recocido ASTM B3 clase B: Conductor de máxima conductividad según norma ASTM B3, completamente recocido para máxima flexibilidad y clase B trenzado para múltiples hilos finos.
• Aislamiento de doble capa: Doble aislamiento con espesor de 0,075 pulgadas (≈1,9 mm) que garantiza protección mecánica, dieléctrica y química superior para uso en intemperie.
• Ampacidad de 40A a 90°C húmedo/seco: Capacidad de corriente certificada de 40A en condiciones de temperatura máxima (90°C) tanto en ambientes húmedos como secos, con margen para configuraciones de alta corriente.
• Caída de tensión mínima a 10 metros: Con corrientes elevadas de 15-20A típicas de configuraciones en paralelo o paneles bifaciales, la caída de tensión en CC a lo largo de los 10 metros se mantiene por debajo del 0,5% sobre tensiones MPPT habituales — un tercio de la caída del 4 mm² a la misma corriente.
• Grado de protección IP67/IP68: Estanqueidad total contra polvo e inmersión en agua, garantizando funcionamiento correcto incluso en condiciones climáticas extremas del territorio chileno.
• Conectores MC4 preinstalados en ambos extremos: Conectores MC4 macho y hembra instalados de fábrica en ambos extremos de cada cable, con sistema de bloqueo positivo y estanqueidad IP68.
• Estándar MC4 universal: Compatible con paneles Canadian Solar, Jinko Solar, JA Solar, Trina Solar, Longi Solar, OSDA Solar, BYD y todos los fabricantes que utilizan el estándar MC4.
• Disponible en par rojo y negro: Codificación de colores clara para identificación inmediata del polo positivo (rojo) y negativo (negro) del cableado DC.
• Resistencia UV certificada: Aislamiento resistente a la degradación por radiación ultravioleta, garantizando integridad del cable durante toda la vida útil del sistema.
• Menores pérdidas resistivas que el 4 mm²: A igual corriente, el cable de 6 mm² presenta aproximadamente 33% menos pérdidas resistivas (W disipados en calor) que el 4 mm², maximizando la energía entregada al inversor.
• Rango de temperatura de operación amplio: Apto para todas las zonas climáticas del territorio chileno, desde el desierto de Atacama hasta la cordillera andina y el litoral pacífico (-40°C a +90°C).
• Cumple normativa chilena: Compatible con las exigencias del Pliego Técnico RIC N°15 de la SEC Chile para instalaciones fotovoltaicas declaradas bajo la Ley 21.118 Net Billing.
• Instalación sin herramientas: Los conectores MC4 ya instalados eliminan la necesidad de pinza crimpadora MC4, pelador de cable y conocimientos de crimpado.
• Vida útil superior a 25 años: Cable e instalación diseñados para igualar la vida útil de los paneles solares Tier 1 del mercado.

Beneficios de Elegir el Kit de Extensión Solar 10 Metros 6 mm² de Solartex

Optar por el Kit de Extensión Solar 10 Metros con Cable 6 mm² y Conectores MC4 disponible en Solartex Chile significa elegir la combinación óptima de longitud y calibre para instalaciones residenciales de mayor potencia, sistemas trifásicos comerciales y configuraciones con corrientes elevadas. Las tres alternativas que compiten con este kit tienen limitaciones importantes: el cable solar por metro requiere herramientas de crimpado MC4 y conocimiento técnico que no todos los instaladores poseen; los cables de extensión genéricos sin certificación presentan riesgo de degradación acelerada del aislamiento bajo UV y pérdida de estanqueidad de los conectores; y fabricar una extensión artesanal en el terreno con condiciones de campo (polvo, humedad, prisas) es una fuente frecuente de conexiones MC4 deficientes que generan arco eléctrico. Este kit elimina todos esos riesgos al ofrecer un cable solar certificado con conectores MC4 instalados de fábrica en condiciones controladas. La longitud de 10 metros cubre el escenario típico de instalación residencial-comercial chilena: una propiedad con inversor en bodega, sala técnica o garage a distancia media de los paneles del techo. El calibre de 6 mm² es la elección técnicamente correcta cuando la corriente del string supera el rango óptimo del 4 mm² — situación habitual en configuraciones con strings en paralelo, paneles bifaciales de alta corriente, sistemas trifásicos comerciales, instalaciones off-grid de baja tensión y siempre que se busque minimizar las pérdidas resistivas para maximizar la energía cosechada. Aunque el cable de extensión solar introduce una conexión adicional respecto al uso de cable solar por metro directamente crimpado, la calidad de los conectores MC4 instalados de fábrica y la certificación IP68 de la unión garantizan que la conexión adicional no sea un punto de falla si se instala correctamente (sin doblar, sin tensión mecánica sobre el conector). Para instalaciones residenciales monofásicas básicas con un solo string de paneles monofaciales y corrientes inferiores a 19A, el kit equivalente en 4 mm² ofrece una solución técnicamente suficiente y económicamente más conveniente. Para instaladores profesionales que prefieren fabricar el cableado a medida exacta, Solartex ofrece cable solar de 6 mm² y 4 mm² por metro con conectores MC4 por separado.

Consejos Clave para su Correcta Instalación:

• Verifica la corriente real del string: Calcula la corriente máxima del string considerando Isc × cantidad de strings en paralelo × factor de seguridad 1,56. Si el resultado supera los 19A, el calibre de 6 mm² es la elección correcta; si supera los 40A, debes considerar un calibre aún mayor (10 mm²) o dividir el string.
• Mide el recorrido real, no la línea recta: Mide la canalización siguiendo el trayecto real por paredes, techos y bajadas verticales. Considera 1-2 metros adicionales para curvas, holgura en los conectores MC4 y posibles reubicaciones futuras del inversor.
• Respeta la codificación de colores: Conecta siempre el cable rojo al polo positivo (+) del string fotovoltaico y el negro al polo negativo (-). Nunca intercambies los colores — una inversión de polaridad puede dañar permanentemente el inversor y anular su garantía.
• No conectes bajo carga solar: Conecta y desconecta los cables MC4 solo cuando los paneles estén cubiertos o fuera de horas de irradiación solar (al amanecer, al atardecer o de noche). Conectar o desconectar MC4 bajo carga genera arco eléctrico DC que funde los contactos y puede generar incendios.
• Verifica el clip de retención MC4: Al conectar, escucha o siente el “click” del clip de retención positivo del MC4. Sin ese click la conexión no está correctamente bloqueada y puede desconectarse accidentalmente bajo vibración, viento o tensión mecánica.
• No dejes los extremos abiertos en intemperie: Los extremos MC4 no conectados deben protegerse con tapas de cierre MC4 (disponibles en Solartex) para evitar el ingreso de polvo y humedad cuando el cable no está en uso.
• Sujeta el cable correctamente: Fija el cable a la canalización o estructura usando abrazaderas UV-estabilizadas específicas para cable solar (separación máxima de 60 cm), evitando que el cable cuelgue libremente y sufra tensiones mecánicas que puedan dañar los conectores.
• Evita doblar el cable sobre los conectores: No apliques tensión mecánica sobre los conectores MC4 preinstalados — asegúrate de que el cable quede sin tensión en los tramos cercanos a los conectores para preservar la estanqueidad IP68.
• Considera el radio de curvatura mínimo: El cable de 6 mm² es más rígido que el 4 mm² por su mayor diámetro. Respeta un radio de curvatura mínimo de aproximadamente 30 mm (4 veces el diámetro exterior) para evitar daños en el aislamiento.
• Planifica las canalizaciones con diámetro adecuado: El diámetro exterior del cable 6 mm² (≈7,1 mm) requiere conduit de al menos 20 mm de diámetro interno para alojar dos cables (rojo + negro) más holgura para futuras ampliaciones.
• No mezcles marcas de conectores MC4: Aunque el estándar MC4 es universal, evita conectar el MC4 de este kit con conectores MC4 de otro fabricante en el mismo punto de unión — usa siempre el mismo tipo en cada empalme para garantizar la estanqueidad y compatibilidad mecánica.
• Para tramos mayores a 10 metros: Si la distancia entre paneles e inversor supera los 10 metros, considera el kit de extensión de 20 metros en 6 mm² disponible en Solartex, o el cable solar por metro para fabricar la longitud exacta sin empalmes adicionales.
• Protecciones DC obligatorias según norma SEC: Instala fusibles DC dimensionados según la corriente del string, descargadores de sobretensión Tipo II y disyuntor DC entre paneles e inversor según el Pliego Técnico RIC N°15 de la SEC chilena.
• Inspección periódica: Verifica el estado de los conectores MC4 y el aislamiento del cable al menos una vez al año, buscando signos de abrasión, mordeduras de roedores, calentamiento anormal o daño visible del aislamiento.

Preguntas Frecuentes Técnicas:

• ¿Cuánta potencia fotovoltaica puedo extender con este kit? Considerando la corriente máxima admisible de 25A (con factor de seguridad 1,56) y tensiones MPPT típicas de strings residenciales-comerciales de 350-600 Vdc, este kit puede manejar potencias de string de hasta aproximadamente 8,7-15 kWp, cubriendo prácticamente cualquier instalación residencial trifásica y comercial pequeña-mediana.
• ¿Cuándo conviene 6 mm² en lugar de 4 mm²? Cuando la corriente del string supera los 19A (paneles bifaciales con configuración favorable, strings en paralelo, sistemas trifásicos), cuando se requiere minimizar al máximo la caída de tensión, cuando se prevé ampliar el sistema en el futuro cercano, o en sistemas off-grid de baja tensión (12V/24V) con potencia superior a 400W.
• ¿La inversión adicional vs el 4 mm² se justifica? Sí, en los casos descritos arriba. El 6 mm² presenta aproximadamente 33% menos pérdidas resistivas a igual corriente que el 4 mm², lo que en sistemas de alta corriente puede traducirse en un retorno mensurable en energía cosechada a lo largo de la vida útil del sistema (25+ años).
• ¿Puedo usar este kit con paneles bifaciales de 600W+? Sí, es la elección correcta. Paneles bifaciales de 600-700W pueden alcanzar corrientes efectivas de 16-19A en condiciones favorables de reflectividad del suelo (albedo), valor en el límite del 4 mm² pero cómodamente dentro del rango del 6 mm².
• ¿Es compatible con inversores trifásicos comerciales? Sí, el calibre de 6 mm² es el estándar recomendado para conexión CC de inversores trifásicos residenciales y comerciales pequeños-medianos (5-15 kW), siempre que la corriente del string individual no supere los 25A.
• ¿Sirve para sistemas off-grid 12V o 24V de alta potencia? Sí, especialmente recomendado: en sistemas de baja tensión la corriente es proporcionalmente mucho mayor. Un sistema de 800W en 12V puede alcanzar 66A de corriente DC desde el banco de baterías al inversor — para tramos largos como los 10 metros de este kit, considera usarlo solo en el tramo paneles-MPPT, no en el tramo batería-inversor que requeriría calibres mucho mayores (16-25 mm²).

¿Por qué Comprar tu Kit de Extensión Solar en Solartex?

En resumen, el Kit de Extensión Solar 10 Metros con Cable 6 mm² y Conectores MC4 disponible en Solartex Chile es la solución óptima para instalaciones residenciales de mayor potencia, sistemas trifásicos comerciales y configuraciones con corrientes elevadas donde el calibre superior se justifica plenamente por la corriente del string o la búsqueda de mínimas pérdidas resistivas. Su cable solar de 6 mm² con conductor cobre ASTM B3 clase B, doble aislamiento IP67/IP68, ampacidad de 40A a 90°C, resistencia UV y rango de temperatura de operación amplio garantizan integridad eléctrica durante 25+ años bajo las cargas más exigentes. Los conectores MC4 instalados de fábrica en ambos extremos eliminan la necesidad de herramientas de crimpado y garantizan una conexión plug-and-play segura y certificada. Si tu instalación es residencial monofásica básica con un solo string de paneles monofaciales y corrientes inferiores a 19A, el kit equivalente en 4 mm² ofrece una solución técnicamente suficiente y económicamente más conveniente. Si necesitas tramos mayores a 10 metros, considera el kit de 20 metros en 6 mm² también disponible en Solartex. Para instaladores profesionales que prefieren fabricar el cableado a medida exacta, Solartex ofrece cable solar de 6 mm² y 4 mm² por metro con conectores MC4 por separado. Combínalo con paneles solares OSDA y de otras marcas Tier 1, inversores Felicity IVCM2024-LV e IVEM6048-II, controladores MPPT SmartSolar Victron y todos los accesorios complementarios disponibles en Solartex para completar tu instalación fotovoltaica. Disponible en Solartex con stock permanente, despacho rápido a todo Chile y soporte técnico especializado para ayudarte a elegir la longitud y calibre correcto según tu instalación específica.

Características Técnicas:
