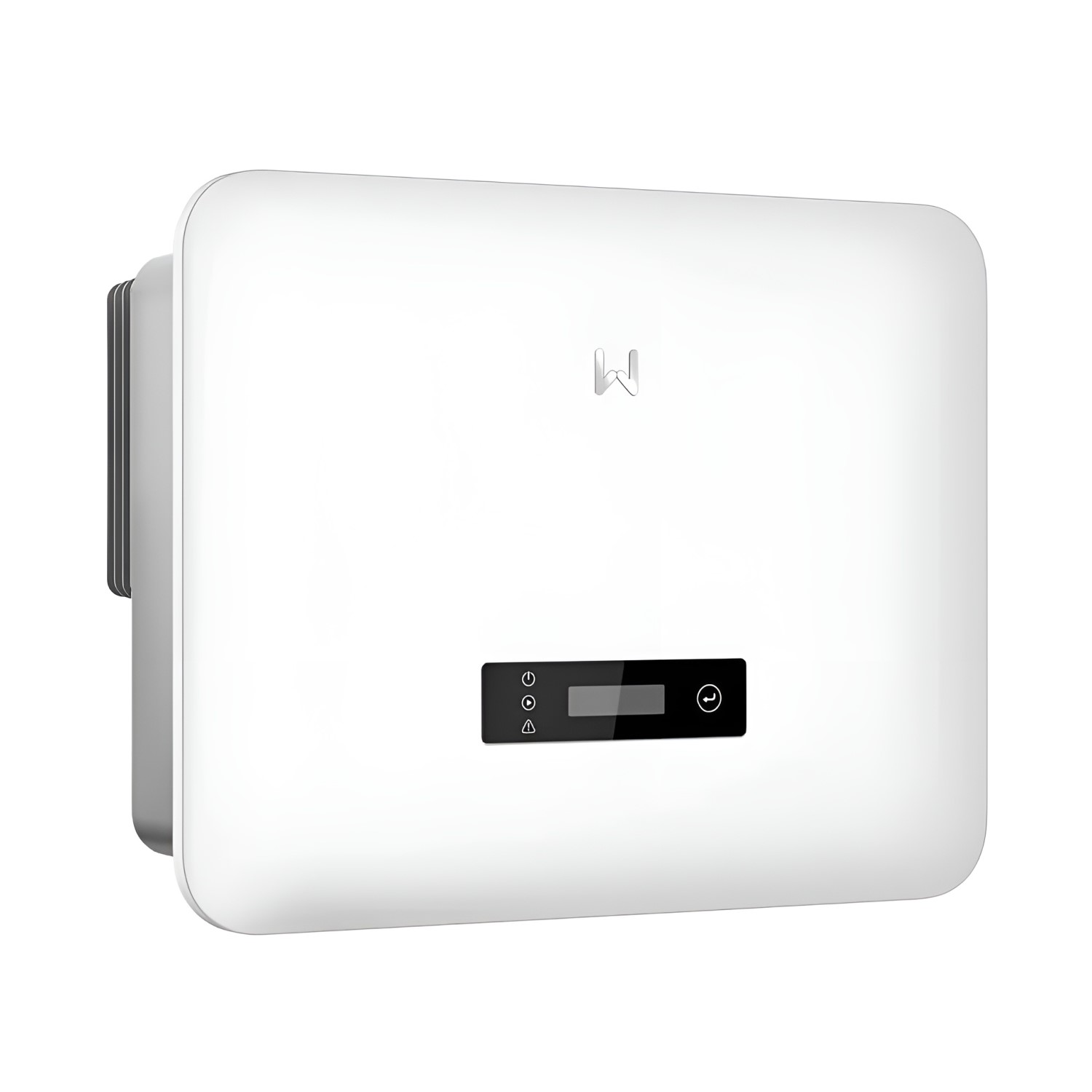

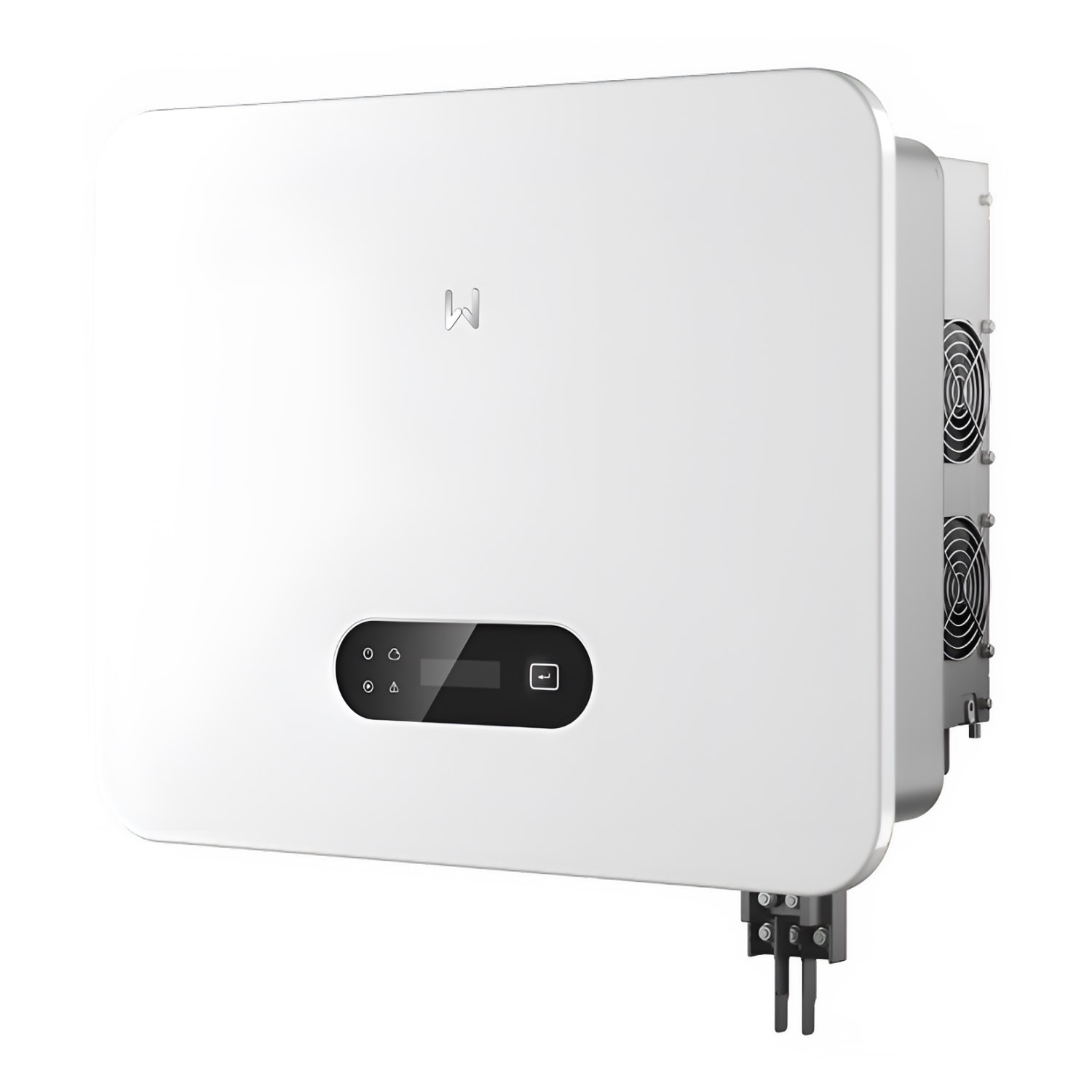

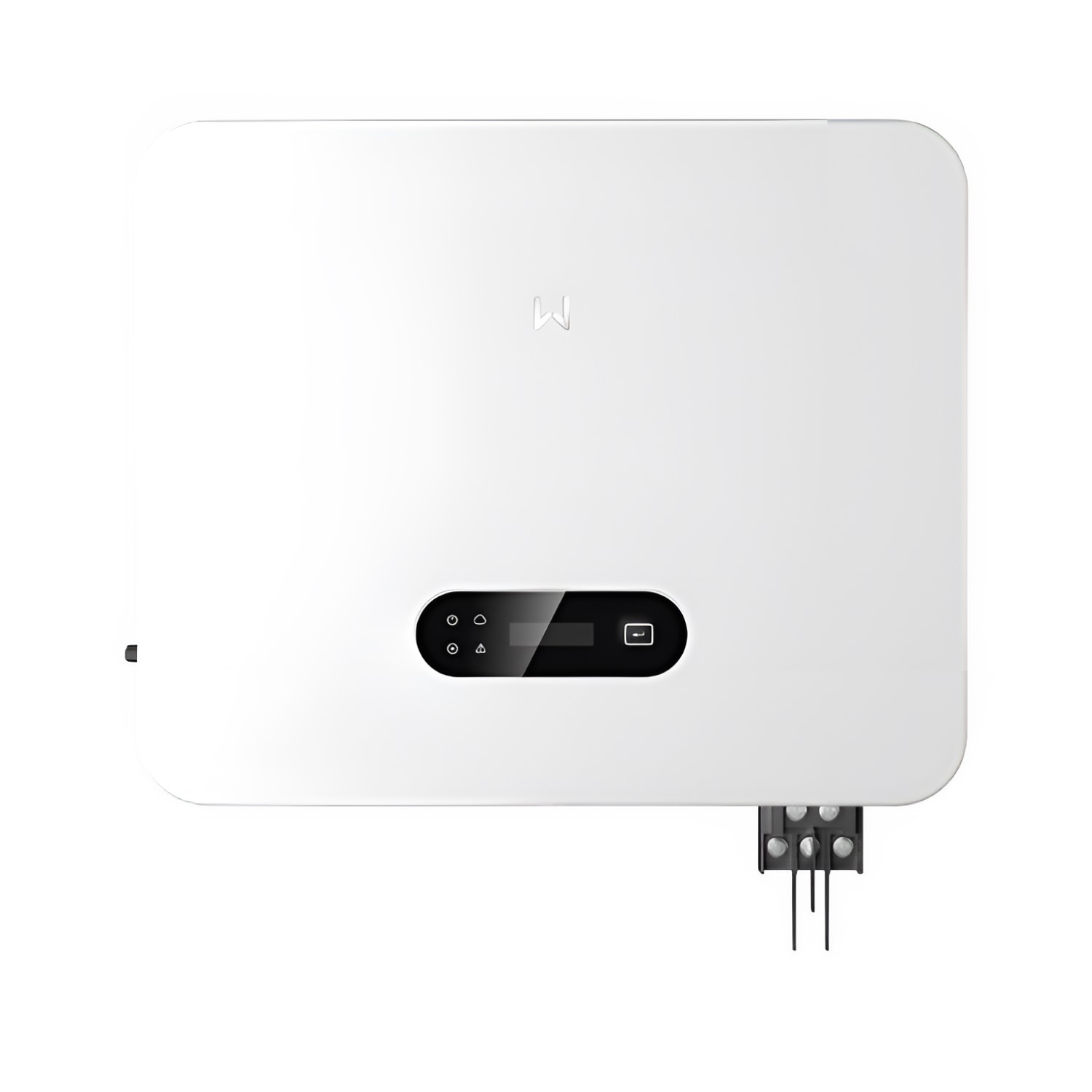

Inversor On-Grid Trifásico GoodWe GW20K-SDT-30 | 20 kW SDT G3 con AFCI y WiFi/LAN
El GoodWe GW20K-SDT-30 es un inversor solar trifásico de 20 kW de la línea SDT G3, diseñado para proyectos comerciales medianos, agroindustriales, residenciales premium de alto consumo y aplicaciones PMGD de mediana escala conectados a la red eléctrica chilena. Con 2 seguidores MPPT independientes con corrientes asimétricas (32 A en MPPT1 + 22 A en MPPT2), AFCI integrado, capacidad de sobredimensionamiento FV del 150 % (admite hasta 30 kWp de paneles) y sobrecarga AC del 110 %, este inversor maximiza la cosecha energética en techos amplios con múltiples orientaciones o configuraciones de strings asimétricas.
Con eficiencia máxima del 98,5 %, diseño compacto de solo 18,8 kg, seccionador CC integrado, refrigeración inteligente con ventilador (Smart Fan Cooling) y comunicación nativa WiFi + LAN + Bluetooth con la plataforma SEMS Portal de GoodWe, el GW20K-SDT-30 es la solución ideal para EPCs e integradores que buscan la mejor relación costo-prestaciones del segmento 20 kW trifásico: cumplimiento normativo SEC RGR N°02/2024, protección IP66 apta para instalación exterior, y compatibilidad con paneles modernos bifaciales de 550-630 W.
Características destacadas
- AFCI integrado: Sistema de detección e interrupción de arcos eléctricos en el lado CC, activado de fábrica en las unidades importadas a Chile. Cumple con la exigencia del numeral 12.4 del RGR N°02/2024 de la SEC para sistemas de generación distribuida para autoconsumo.
- Sobredimensionamiento FV del 150 %: Admite hasta 30 kWp de paneles solares (vs. 20 kW de potencia nominal AC), maximizando la generación en horas marginales (amanecer, atardecer, días nublados) y mejorando el ROI del proyecto.
- Sobrecarga AC del 110 %: Capacidad de entregar hasta 22 kVA de potencia aparente, aprovechando peaks de generación máxima sin recortar la inyección a red.
- 2 seguidores MPPT independientes asimétricos: MPPT1 acepta hasta 32 A con 2 strings (ideal para arreglos principales) y MPPT2 acepta hasta 22 A con 1 string (ideal para orientaciones secundarias o módulos diferentes). Total 3 strings independientes.
- Compatibilidad con paneles modernos de alta corriente: Hasta 22 A por string permite uso de módulos bifaciales 182 mm / 210 mm de 550-630 W sin combinador externo.
- Eficiencia máxima del 98,5 %: Una de las más altas de su segmento, con eficiencia europea de 98,2 %, traduciendo cada watt solar en máximo aprovechamiento energético anual.
- Seccionador CC integrado (DC-Switch): Interruptor de desconexión CC incorporado, simplificando la instalación y cumpliendo con requisitos de seguridad para mantenimiento.
- Comunicación WiFi + LAN + Bluetooth nativa: Triple conectividad estándar de fábrica. Monitoreo remoto en tiempo real desde computador o smartphone vía SEMS Portal. Compatible con 4G opcional.
- Diseño liviano y compacto: Solo 18,8 kg para un inversor de 20 kW. Dimensiones reducidas (491 × 392 × 210 mm) facilitan transporte, manipulación e instalación por dos personas.
- Refrigeración inteligente (Smart Fan Cooling): Ventiladores con control térmico variable que ajustan la velocidad según la carga, manteniendo emisión de ruido inferior a 45 dB(A) en operación normal y prolongando vida útil del equipo.
- Apagado remoto integrado (Remote Shutdown): Función de seguridad para desconexión remota en caso de emergencia, integrada de fábrica.
- Diseño robusto IP66: Apto para instalación interior y exterior, con rango de temperatura ambiente de −30 °C a +60 °C, ideal para todas las zonas climáticas de Chile.
- Smart Grid Ready: Funciones avanzadas de red (Q@Night, P/Q regulación, anti-isla activa) para cumplimiento PMGD y participación en programas de gestión de demanda.
- Limitación de inyección (Export Power Limit): Configuración del valor máximo de inyección a red, ideal para clientes sin contrato Net Billing o con limitaciones impuestas por la distribuidora.
- Monitoreo 24/7 de consumo de cargas: Con Smart Meter opcional (GM3000), registra el consumo eléctrico continuo del cliente para análisis y optimización del autoconsumo.
- Monitoreo de corriente por string (PV String Current Monitoring): Detecta anomalías de generación a nivel de string, permitiendo diagnóstico temprano de paneles defectuosos o sombras inesperadas.
- Protección contra sobretensiones SPD Tipo III (Tipo II opcional): Integrada en ambos lados CC y CA, protegiendo el inversor y la instalación ante eventos atmosféricos.
- Recuperación PID opcional: Función para mitigar la degradación inducida por potencial en paneles afectados, prolongando la vida útil del arreglo FV.
Datos de entrada CC (lado fotovoltaico)
| Potencia FV recomendada | Hasta 30 kWp (150 % DC oversizing) |
|---|---|
| Tensión máxima de entrada | 1.100 V |
| Tensión nominal de entrada | 600 V |
| Tensión de arranque | 160 V |
| Rango de tensión MPPT | 140 – 1.000 V |
| Corriente máxima de entrada (MPPT1 / MPPT2) | 32 A / 22 A |
| Corriente máxima de cortocircuito (MPPT1 / MPPT2) | 40 A / 27,5 A |
| Corriente máxima por string | 22 A |
| Número de MPPT / Strings totales | 2 MPPT / 3 strings (2 en MPPT1 + 1 en MPPT2) |
Datos de salida CA (lado red)
| Potencia nominal de salida | 20.000 W |
|---|---|
| Potencia activa máxima | 22.000 W (110 % overload) |
| Potencia aparente máxima | 22.000 VA |
| Configuración de salida | 3 fases + Neutro + Tierra (3L / N / PE) o 3L / PE |
| Tensión nominal de red | 220 / 380 V, 230 / 400 V, 240 / 415 V |
| Rango de tensión de salida | 180 – 280 V (según normativa local) |
| Frecuencia nominal | 50 / 60 Hz |
| Rango de frecuencia | 45 – 55 Hz / 55 – 65 Hz |
| Corriente máxima de salida | 33,3 A |
| Factor de potencia ajustable | ~1 (0,8 capacitivo a 0,8 inductivo) |
| Distorsión armónica total (THDi) | < 3 % |
Rendimiento
| Eficiencia máxima | 98,5 % |
|---|---|
| Eficiencia europea (ηUE) | 98,2 % |
| Eficiencia MPPT | > 99,9 % |
| Consumo nocturno | < 1 W |
Datos generales
| Dimensiones (ancho × alto × profundidad) | 491 × 392 × 210 mm |
|---|---|
| Peso | 18,8 kg |
| Topología | Sin transformador |
| Rango de temperatura ambiente | −30 °C a +60 °C |
| Humedad relativa | 0 – 100 % |
| Grado de protección | IP 66 |
| Método de refrigeración | Ventilación inteligente (Smart Fan Cooling) |
| Altitud máxima de funcionamiento | 4.000 m |
| Categoría de sobretensión (CC / CA) | II / III |
| Emisión de ruido | < 45 dB(A) |
Protección y seguridad
| AFCI (detección de arco eléctrico CC) | Sí, integrado |
|---|---|
| Protección anti-isla | Sí, integrada |
| Seccionador CC integrado (DC-Switch) | Sí |
| Protección contra sobretensiones CC (SPD) | Tipo III (Tipo II opcional) |
| Protección contra sobretensiones CA (SPD) | Tipo III (Tipo II opcional) |
| Protección contra polaridad inversa CC | Sí, integrada |
| Monitoreo de corriente por string FV | Sí, integrado |
| Monitoreo de resistencia de aislamiento FV | Sí, integrado |
| Unidad de monitoreo de corriente residual (RCMU) | Sí, integrada |
| Protección contra sobrecorriente CA | Sí, integrada |
| Protección contra cortocircuito CA | Sí, integrada |
| Protección contra sobretensión CA | Sí, integrada |
| Apagado remoto (Remote Shutdown) | Sí, integrado |
Conectividad e interfaces
| Conexión CC (FV) | Conector MC4 (4 – 6 mm²) |
|---|---|
| Conexión CA | Bloque de terminales OT / DT (máx. 16 mm²) |
| Interfaz de usuario | LED + LCD (opcional) + WLAN + APP |
| Comunicación estándar | RS485 + WiFi + LAN (Ethernet) + Bluetooth |
| Comunicación opcional | 4G + Bluetooth |
| Protocolos | Modbus-RTU (conforme a SunSpec) + Modbus-TCP |
| Plataforma de monitoreo | SEMS Portal de GoodWe (web + app iOS / Android) |
| Compatibilidad Smart Meter | GoodWe GM3000 (opcional) |
Cumplimiento normativo
El GoodWe GW20K-SDT-30 cumple con las siguientes normas internacionales:
- IEC 62109-1 / IEC 62109-2: Seguridad de inversores fotovoltaicos.
- IEC 62116 / IEC 61727: Características de interconexión y protección anti-isla.
- IEC 61683: Eficiencia de inversores.
- EN 50549-1 / EN 50549-2: Conexión a redes de distribución de baja y media tensión.
- VDE-AR-N 4105 (Alemania), G98 / G99 (Reino Unido), CEI 0-21 (Italia), AS 4777.2 (Australia): Normativas internacionales de conexión a red.
- NBR 16149 / NBR 16150 (Brasil): Normas de generación distribuida brasileñas.
- RGR N°02/2024 numeral 12.4 (SEC Chile): AFCI integrado, cumpliendo con la exigencia chilena para sistemas de generación distribuida para autoconsumo.
- Ley N°21.118 (Netbilling) y DS N°57/2019: Marco regulatorio chileno de generación distribuida para autoconsumo trifásico.
- RIC N°15 (SEC Chile): Reglamento de instalaciones consumidoras de baja tensión, aplicable a la conexión del inversor.
Aplicaciones recomendadas
- Proyectos PMGD (Pequeños Medios de Generación Distribuida) de pequeña escala bajo Ley 20.571.
- Sistemas comerciales medianos: locales comerciales grandes, oficinas medianas, centros de servicios profesionales, ferreterías.
- Aplicaciones agroindustriales: lecherías medianas, packings pequeños, riego tecnificado, bombeo solar trifásico, sistemas de frío.
- Industrias livianas: talleres mecánicos, panaderías, frigoríficos, lavanderías, imprentas medianas.
- Restaurantes grandes, cafeterías con cocinas industriales, hoteles boutique y centros de eventos con cargas trifásicas significativas.
- Edificios residenciales trifásicos: condominios, edificios de departamentos pequeños y medianos, conjuntos habitacionales.
- Establecimientos educacionales medianos, jardines infantiles, consultorios médicos y centros de salud con suministro trifásico.
- Estaciones de servicio, lavados de auto industriales y comercios con horario diurno extendido.
- Sistemas con techos amplios y múltiples orientaciones (aprovechando los 2 MPPT asimétricos con hasta 30 kWp de paneles).
- Instalaciones de autoconsumo industrial bajo Ley 21.118 (Net Billing) con conexión trifásica BT3 o BT4.
Limitaciones técnicas a considerar
Antes de cotizar este inversor, considere las siguientes limitaciones técnicas:
- Este inversor es únicamente On-Grid: no es híbrido y no acepta baterías de almacenamiento.
- No genera durante cortes de red: al cortarse la red eléctrica, el inversor se desconecta por protección anti-isla obligatoria (IEC 62116), independientemente de la disponibilidad solar.

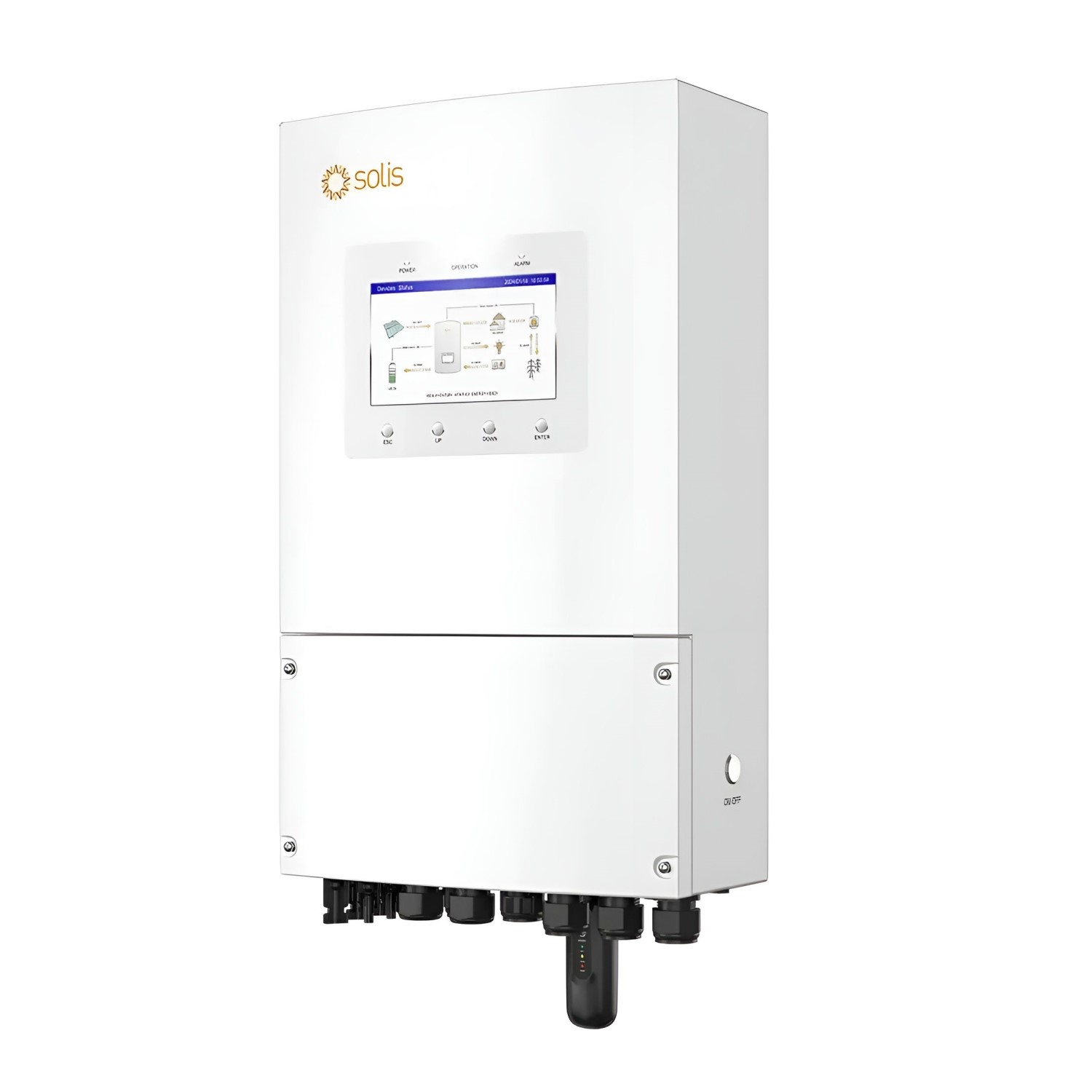

- Para sistemas con almacenamiento o respaldo, recomendamos las series GoodWe ET (híbrido trifásico HV con baterías) o BT (híbrido trifásico LV 48V), o las series Solis S6 trifásicas que tenemos en catálogo.
Garantía y soporte
Garantía estándar de fábrica GoodWe de 5 años, extensible hasta 10, 15, 20 o 25 años mediante el programa GoodWe Extended Warranty. Soporte técnico local en Chile a través de Solartex y red de Service Partners certificados GoodWe para Latinoamérica.
¿Por qué elegir GoodWe SDT G3 para su proyecto?
GoodWe es uno de los fabricantes de inversores fotovoltaicos más grandes del mundo, con presencia en más de 100 países y reconocimientos internacionales como TÜV Rheinland, Bloomberg Tier 1 y PV Magazine Top Brand. La línea SDT G3 representa la tercera generación de inversores trifásicos comerciales GoodWe, incorporando mejoras significativas respecto a generaciones anteriores: AFCI integrado para cumplimiento SEC, rango ampliado de tensión y corriente FV (compatible con paneles modernos de alta potencia), IP66, MPPT asimétricos (32 A + 22 A) para máxima flexibilidad de diseño de strings, diseño compacto (18,8 kg vs. 25 kg de la generación G2) y costos optimizados. Su excelente relación precio/prestaciones lo posiciona como una de las opciones favoritas para EPCs e integradores que buscan equipos confiables con respaldo técnico mundial. En Solartex distribuimos la línea SDT G3 para el mercado chileno con asesoría técnica especializada para proyectos comerciales medianos, agroindustriales y PMGD, y respaldo de posventa local.
