Descripción

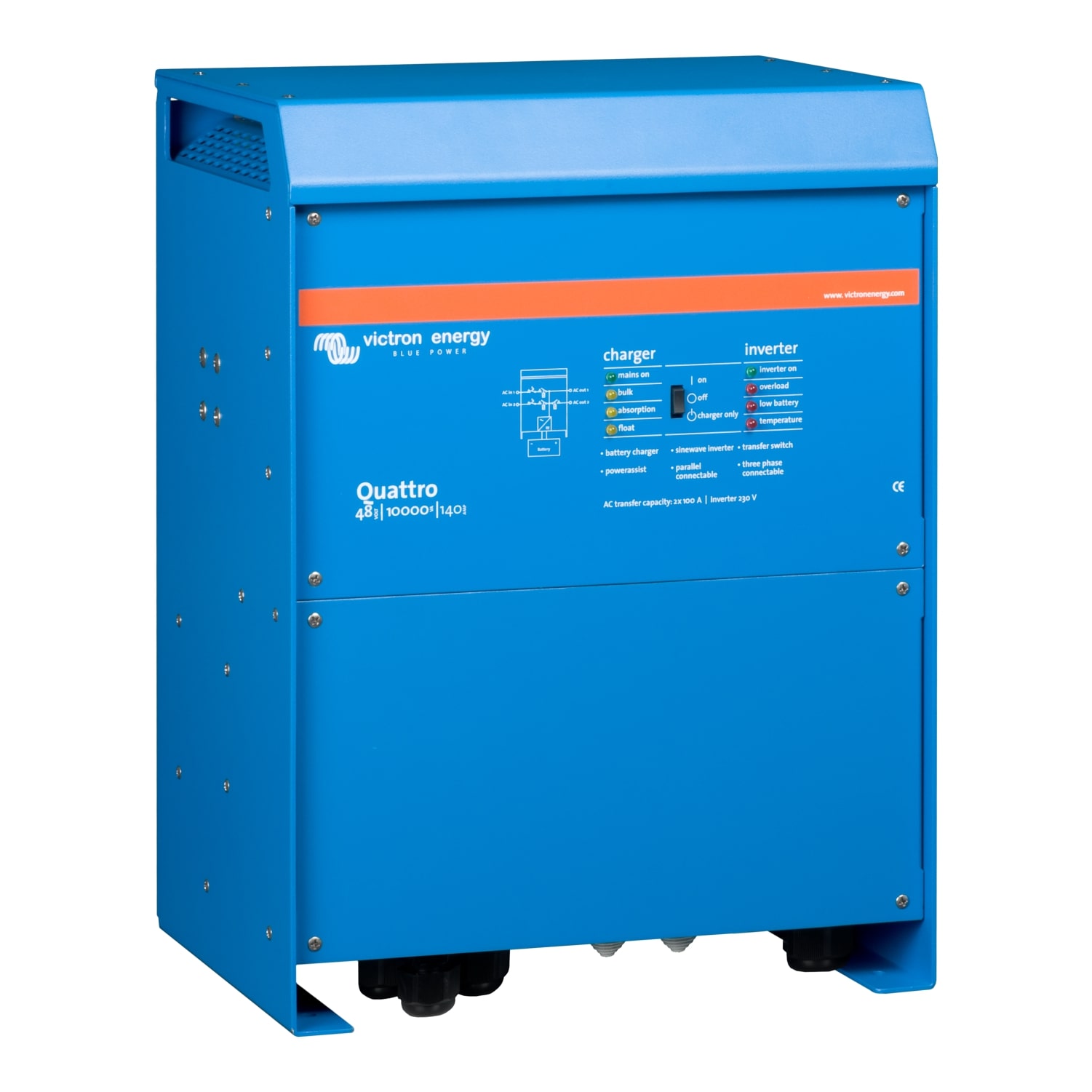

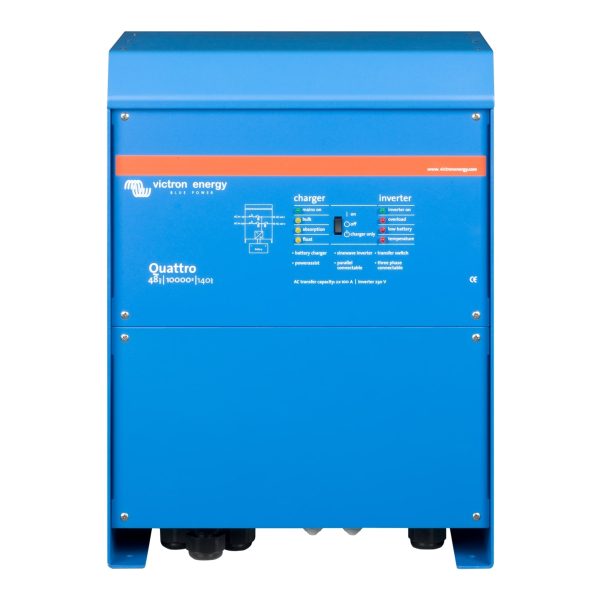

Inversor Quattro 48V 10KVA 140A Victron Energy
El Inversor Quattro 48V 10KVA 140A de Victron Energy es una solución tecnológicamente avanzada y altamente versátil que combina las funciones de inversor y cargador en un solo dispositivo. Este impresionante equipo no solo proporciona un rendimiento excepcional, sino que también se integra sin problemas en una variedad de configuraciones de sistemas eléctricos.
Una de las características destacadas del Quattro es su capacidad para conectarse a dos fuentes de alimentación CA independientes. Ya sea que se trate de una conexión a la red eléctrica y un generador o incluso dos generadores, el Quattro detectará y se conectará automáticamente a la fuente de alimentación activa. Esto garantiza un suministro continuo de energía, incluso en situaciones de apagón, asegurando que sus dispositivos electrónicos, como computadoras, continúen funcionando sin interrupción, con un tiempo de conmutación de menos de 20 milisegundos.
El inversor de onda sinusoidal pura del Quattro garantiza la entrega de energía de alta calidad, esencial para la operación de equipos sensibles y electrónica delicada. Además, su capacidad de carga variable y tecnología PowerAssist híbrida hacen que este dispositivo sea aún más versátil, permitiendo la gestión eficiente de la energía según sus necesidades.
Otra característica valiosa es la función «no-break» en la salida principal, que asegura que las cargas conectadas sigan siendo alimentadas en caso de corte de energía, desconexión de la red eléctrica o del generador. Además, la segunda salida está diseñada específicamente para cargas que no deben ser alimentadas por batería, como el aire acondicionado o el calentador de agua, lo que brinda un control óptimo y personalizado de la energía.
Características de Funciones Inversor Quattro 48V 10KVA 140A Victron Energy:
- Inversor de Onda Sinusoidal Pura: Proporciona una energía de alta calidad, ideal para equipos sensibles y dispositivos electrónicos que requieren una onda sinusoidal pura.
- Cargador de Batería Integrado: El Quattro incluye un cargador de batería que puede cargar baterías de iones de litio o ácido de plomo, lo que lo convierte en una solución completa para sistemas de energía autónomos.
- Doble Entrada de CA: Admite dos entradas de corriente alterna independientes, lo que permite conectarlo a dos fuentes de alimentación distintas, como la red eléctrica y un generador o dos generadores.
- Conexión Automática a la Fuente Activa: El Quattro es capaz de detectar automáticamente cuál de las dos fuentes de alimentación CA está activa y se conectará a ella, garantizando un suministro continuo de energía.
- Función «No-break»: La salida principal del Quattro dispone de una función de «no-break» que garantiza la continuidad del suministro de energía en caso de apagón o desconexión de la red eléctrica o el generador.
- PowerAssist Híbrido: Esta tecnología permite una gestión inteligente de la energía, priorizando la carga de las baterías o el suministro de energía de acuerdo con las necesidades y las condiciones del sistema.
- Segunda Salida CA: La segunda salida está diseñada para cargas que no deben ser alimentadas por batería, como el aire acondicionado o el calentador de agua, lo que permite un mayor control sobre la distribución de la energía.
- Integración en Sistemas Complejos: El Quattro está diseñado para integrarse en sistemas más amplios, como sistemas trifásicos o de fase dividida, lo que lo convierte en una solución versátil para una variedad de aplicaciones.
- Alta Capacidad y Eficiencia: Con una capacidad de 10KVA y una corriente de carga de 140A, el Quattro es capaz de manejar cargas considerables con eficiencia.
- Protección Avanzada: Este inversor está equipado con diversas protecciones para garantizar la seguridad y la durabilidad del sistema, incluyendo protección contra sobrecarga, sobretensión, cortocircuitos y más.
Especificaciones Técnicas Inversor Quattro 48V 10KVA 140A Victron Energy:
Modelo |
QUATTRO-48/10000/140-100/100 |
|---|---|
| Control de potencia / Asistencia eléctrica | Sí |
| Conmutador de transferencia integrado | Sí |
| 2 entradas CA | Rango de tensión de entrada: 187-265 VCA Frecuencia de entrada: 45 – 65 Hz Factor de potencia: 1 |
| Corriente máxima de alimentación (A) | 2×100 |
INVERSOR |
|
| Rango de tensión de entrada (VCC) | 48V – 38-66 V |
| Salida (1) | Tensión de salida: 230 VAC ± 2% Frecuencia: 50 Hz ± 0,1% (1) |
| Potencia cont. de salida a 25°C (VA) (3) | 10000 |
| Potencia cont. de salida a 25ºC (W) | 8000 |
| Potencia cont. de salida a 40ºC (W) | 6500 |
| Potencia cont. de salida a 65º C (W) | 4500 |
| Pico de potencia (W) | 20000 |
| Eficacia máxima (%) | 96 |
| Consumo en vacío (W) | 60 |
| Consumo en vacío en modo de ahorro (W) | 40 |
| Consumo en vacío en modo de búsqueda (W) | 15 |
CARGADOR |
|
| Tensión de carga de ‘absorción’ (VCC) | 57,6 |
| Tensión de carga de «flotación» (VCC) | 55,2 |
| Modo de almacenamiento (VCC) | 52,8 |
| Corriente de carga de la batería auxiliar (A) (4) | 140 |
| Sensor de temperatura de la batería | Sí |
GENERAL |
|
| Salida auxiliar (A) (5) | 50 |
| Relé programable (6) | 3x |
| Protección (2) | a – g |
| Puerto de comunicación VE.Bus | Para funcionamiento paralelo y trifásico, supervisión remota e integración del sistema |
| Puerto de comunicaciones de uso general | 2x |
| On/Off remoto | Sí |
| Características comunes | Temp. de trabajo: -40 a +65 ˚C Humedad (sin condensación): máx. 95% |
| Altitud máxima | 3500 m |
CARCASA |
|
| Características comunes | Material y color: aluminio (azul RAL 5012) Grado de protección: IP 21 |
| Conexión a la batería | Cuatro pernos M8 (2 conexiones positivas y 2 negativas) |
| Conexión 230 V CA | Pernos M6 |
| Peso (kg) | 51 |
| Dimensiones (al x an x p en mm.) | 470 x 350 x 280 |
NORMAS |
|
| Seguridad | EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2 |
| Emisiones / Inmunidad | EN 55014-1, EN 55014-2 / EN-IEC 61000-3-2, EN-IEC 61000-3-3 / IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 |
| Sistema de alimentación ininterrumpida | Puede consultar los certificados en nuestro sitio web: VICTRON-ENERGY |
| 1) Puede ajustarse a 60 Hz. Modelos de 120 V bajo pedido 2) Claves de protección: a) cortocircuito de salida b) sobrecarga c) tensión de la batería demasiado alta d) tensión de la batería demasiado baja h) temperatura demasiado alta f) 230 VCA en la salida del inversor g) ondulación de la tensión de entrada demasiado alta 3) Carga no lineal, factor de cresta 3:1 4) Hasta 25 º C de temperatura ambiente 5) Se desconecta sin hay fuente CA externa disponible 6) Relé programable que puede configurarse, entre otros, como función de alarma general, subtensión CC o arranque del generador, Capacidad nominal CA 230 V/4 A, Capacidad nominal CC 4 A hasta 35 VCC, 1 A hasta 60 VCC |
|
