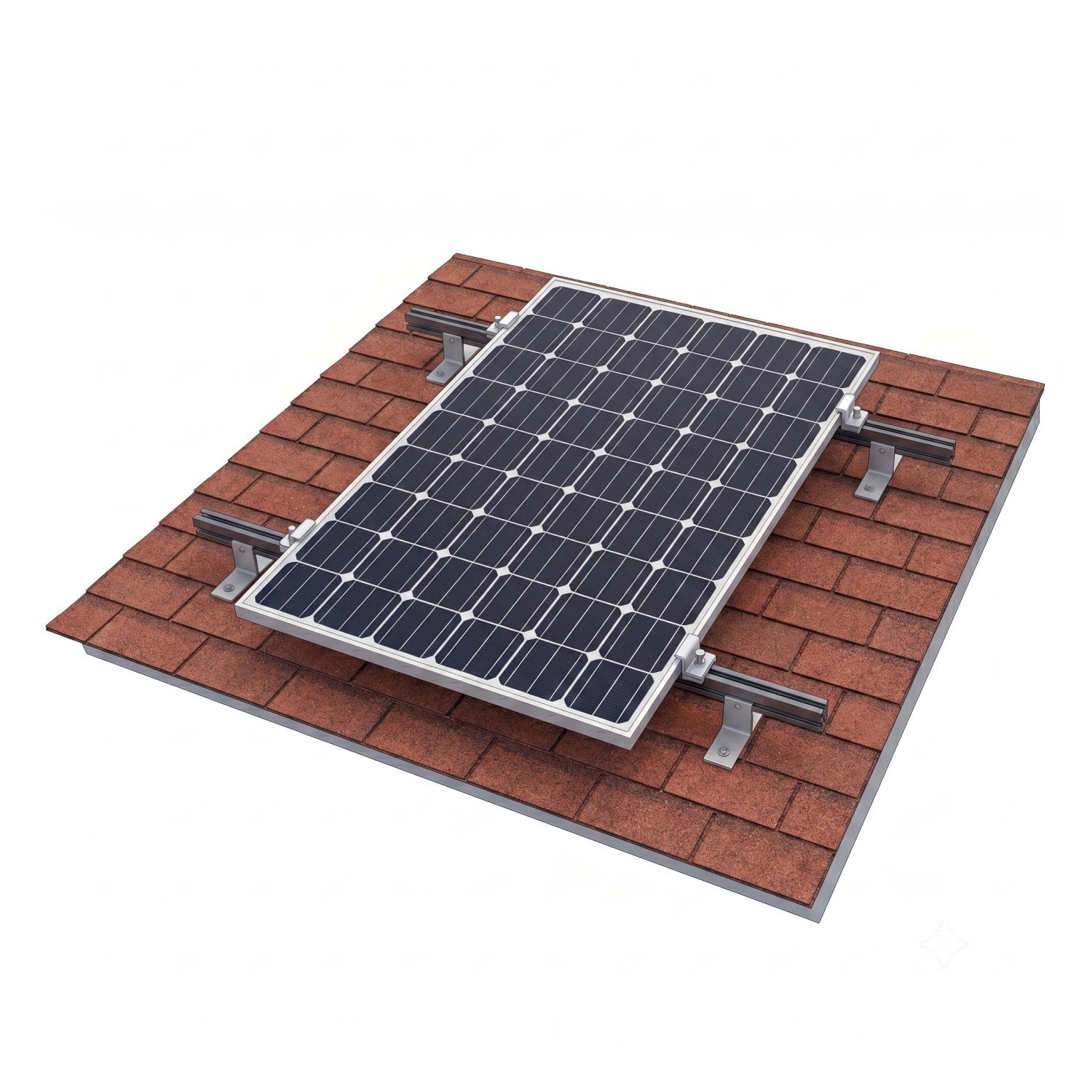

Kit de montaje en aluminio para 1 panel solar grande

Kit de Montaje para 1 Panel Solar Grande – Riel de Aluminio Anodizado, Abrazaderas y Base en L para Techo

El Kit de Montaje para 1 Panel Solar Grande de Solartex reúne en un solo formato todos los componentes necesarios para fijar de forma segura un módulo fotovoltaico de gran tamaño sobre un techo. En lugar de cotizar por separado los rieles, las abrazaderas y los soportes —y arriesgarse a comprar cantidades equivocadas—, este kit entrega el conjunto ya dimensionado y calculado para un panel, simplificando la compra y asegurando que cada pieza encaje con la siguiente. Es la solución ideal para quien instala su primer panel, amplía un sistema existente o necesita una estructura confiable sin complicaciones de cálculo.

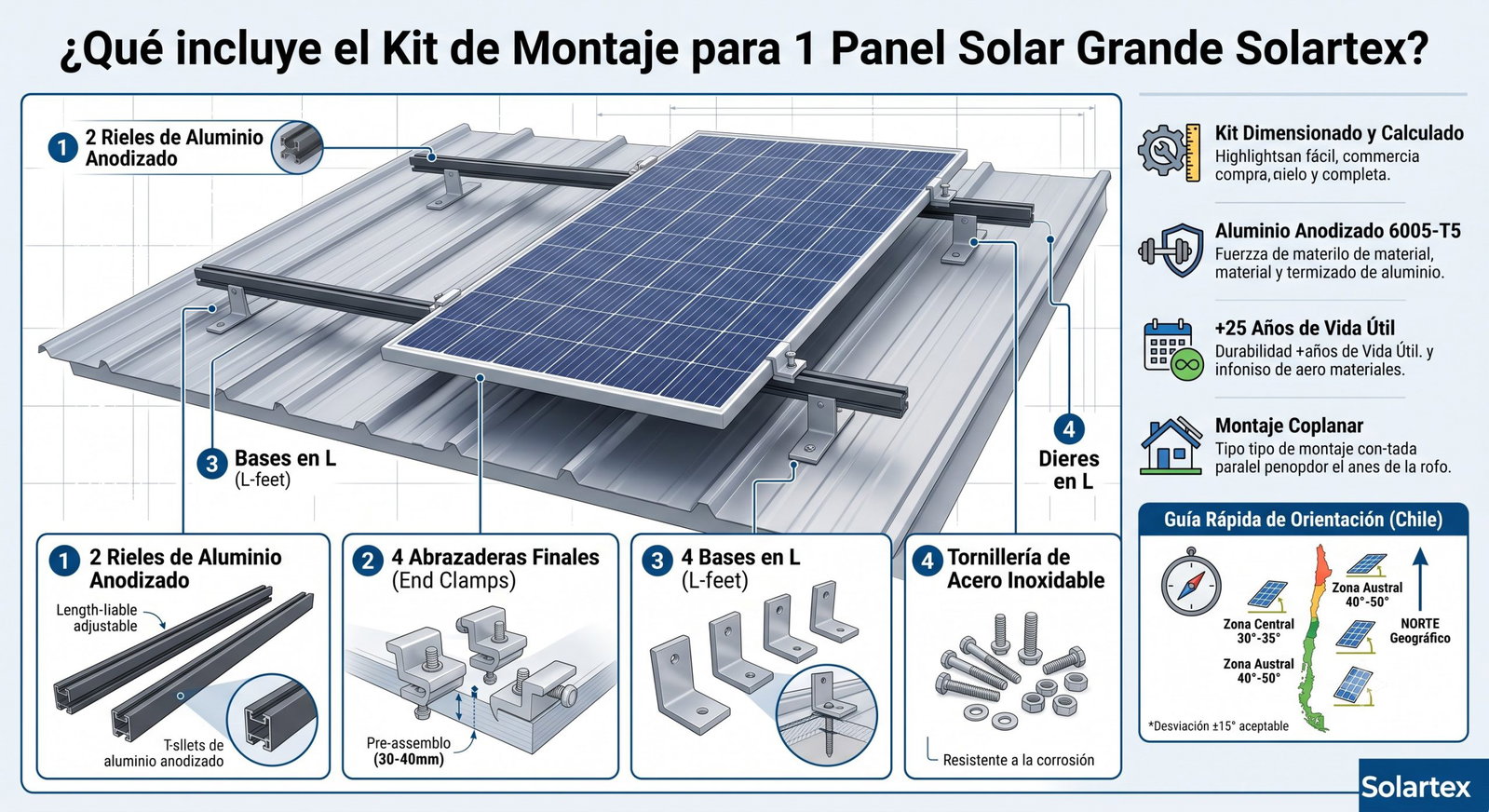

Qué incluye el kit

• 2 rieles de aluminio anodizado: soportan el panel a lo ancho y distribuyen las cargas hacia los puntos de anclaje del techo.
• 4 abrazaderas finales (end clamps): fijan el módulo por sus cuatro extremos contra los rieles, sin perforar el marco.
• 4 bases en L (L-feet): unen los rieles a la cubierta y trasladan el esfuerzo a la estructura del techo.
• Tornillería de acero inoxidable: pernos, tuercas y elementos de fijación resistentes a la corrosión, incluidos para un montaje completo.

Todas las cantidades están definidas para un panel de formato grande, de modo que no sobran ni faltan piezas.

Por qué elegir un kit ya calculado

El montaje de un panel parece simple, pero un dimensionamiento incorrecto —rieles demasiado cortos, pocas bases en L o abrazaderas que no calzan con el espesor del marco— compromete la seguridad de toda la instalación. Al entregar el conjunto preconfigurado, este kit elimina ese riesgo: se ahorra tiempo de cálculo, se evitan compras incompletas y se garantiza la compatibilidad mecánica entre todas las partes. Es, además, la base modular sobre la que Solartex ofrece kits para 2, 3 y más paneles, manteniendo el mismo criterio de cálculo.

Aluminio anodizado: resistencia y durabilidad

Los rieles están fabricados en aluminio extruido aleación 6005-T5 anodizado, el estándar estructural para montaje fotovoltaico por su excelente relación entre rigidez y peso. El tratamiento de anodizado forma una capa protectora que resiste la oxidación, la radiación UV y la salinidad, lo que lo hace apto incluso para zonas costeras. Las abrazaderas y bases en L son de aluminio de aleación equivalente, y la tornillería es de acero inoxidable, evitando el par galvánico y la corrosión en las uniones. El resultado es una estructura pensada para acompañar la vida útil del panel, superior a los 25 años.

Orientación e inclinación recomendadas en Chile

Para aprovechar al máximo la energía solar, la orientación y el ángulo del panel son tan importantes como el propio módulo.

Orientación (azimut)

Chile está en el hemisferio sur, por lo que los paneles deben mirar hacia el norte geográfico (no el magnético) para captar la mayor radiación a lo largo del año. El azimut óptimo es de 0° respecto al norte verdadero. Conviene corregir la lectura de la brújula por la declinación magnética local antes de orientar la estructura. Desviaciones de hasta ±15° respecto al norte generan pérdidas mínimas (del orden de un 2 a 3 %). Inclinar levemente el azimut hacia el poniente favorece la generación de la tarde —útil para autoconsumo con mayor demanda vespertina—, mientras que hacia el naciente se privilegia la mañana.

Inclinación (ángulo) por zona

Como regla general, la inclinación óptima para maximizar la generación anual es cercana a la latitud del lugar. Para favorecer el invierno, se suman 10° a 15°; para el verano, se restan. Valores referenciales por zona:

Importante: este es un kit de montaje coplanar, es decir, el panel queda paralelo a la pendiente del techo. Cuando la cubierta ya tiene una inclinación cercana a la recomendada para su zona, esta solución es la más económica y limpia. Si el techo es plano o su orientación no es la ideal, se requiere una estructura triangulada o regulable (no incluida en este kit) para alcanzar el ángulo deseado.

Compatibilidad

Diseñado para paneles solares de gran formato, del tipo utilizado en sistemas residenciales, comerciales y agrícolas modernos. Antes de instalar, verifique que la altura de las abrazaderas finales coincida con el espesor del marco de su panel (habitualmente entre 30 y 40 mm) y que la fijación de las bases en L sea compatible con el tipo de cubierta (teja, zinc, fibrocemento u otra).

Especificaciones técnicas

Recomendación de instalación

Para un resultado seguro y duradero, fije siempre las bases en L sobre los elementos estructurales del techo (costaneras o vigas), no solo sobre la cubierta, y selle adecuadamente cada perforación para evitar filtraciones. Respete las distancias de anclaje y, en zonas de viento fuerte como la austral, considere reforzar los puntos de fijación. Una instalación bien orientada y firmemente anclada es la mejor inversión para proteger su panel durante toda su vida útil.
