Kit de montaje en aluminio para 3 paneles solares grandes

Kit de Montaje en Aluminio para 3 Paneles Solares Grandes – Rieles, Abrazaderas y Bases en L para Techo

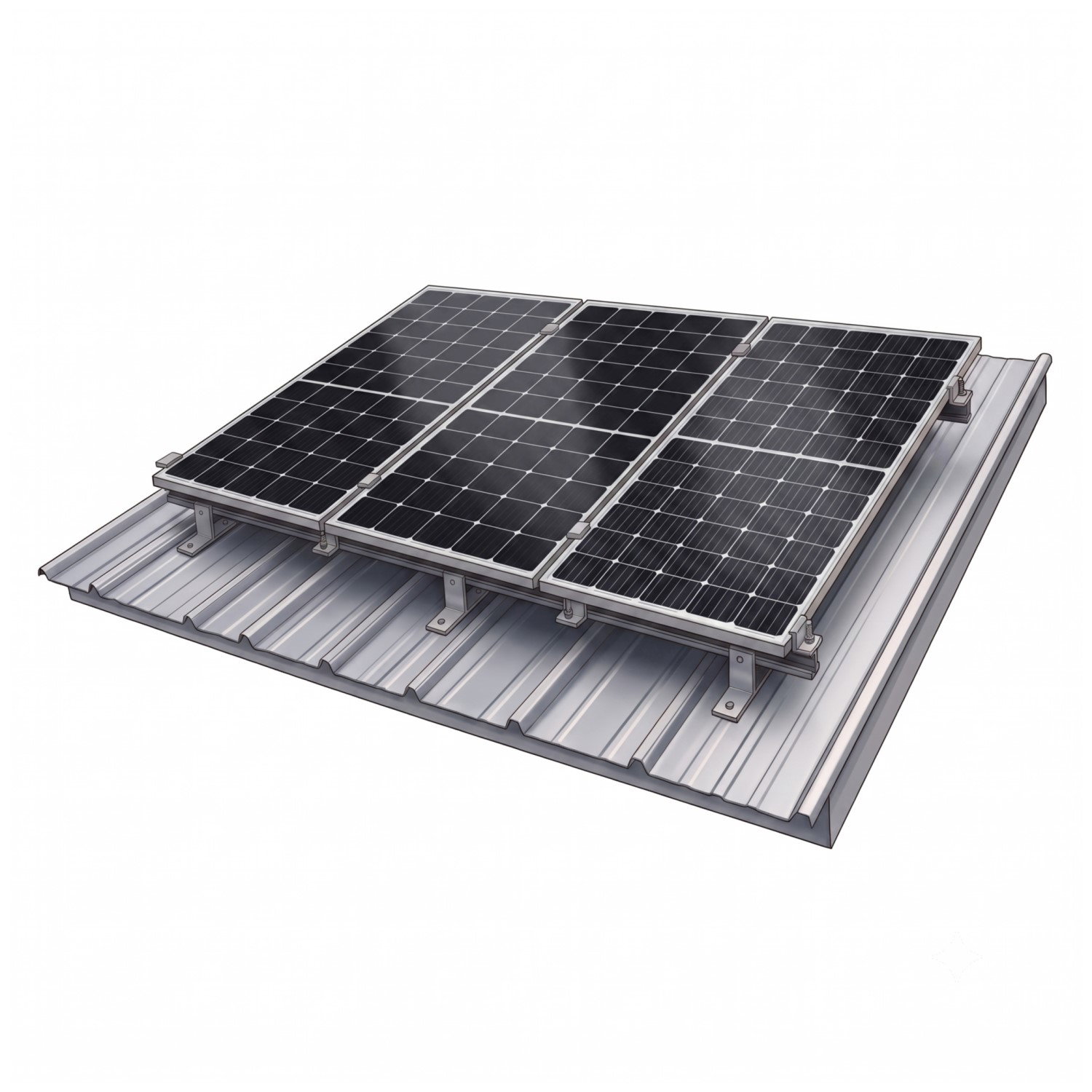

El Kit de Montaje en Aluminio para 3 Paneles Solares Grandes de Solartex reúne en un solo conjunto todos los componentes necesarios para fijar de forma segura tres módulos fotovoltaicos de gran formato, uno junto al otro, sobre un techo. Al venir ya dimensionado y calculado para tres paneles, evita el error frecuente de comprar rieles demasiado cortos, pocas abrazaderas o un número insuficiente de bases en L. Es la solución ideal para quien instala un sistema mediano de tres paneles o amplía uno existente, con la certeza de que cada pieza encaja con la siguiente.

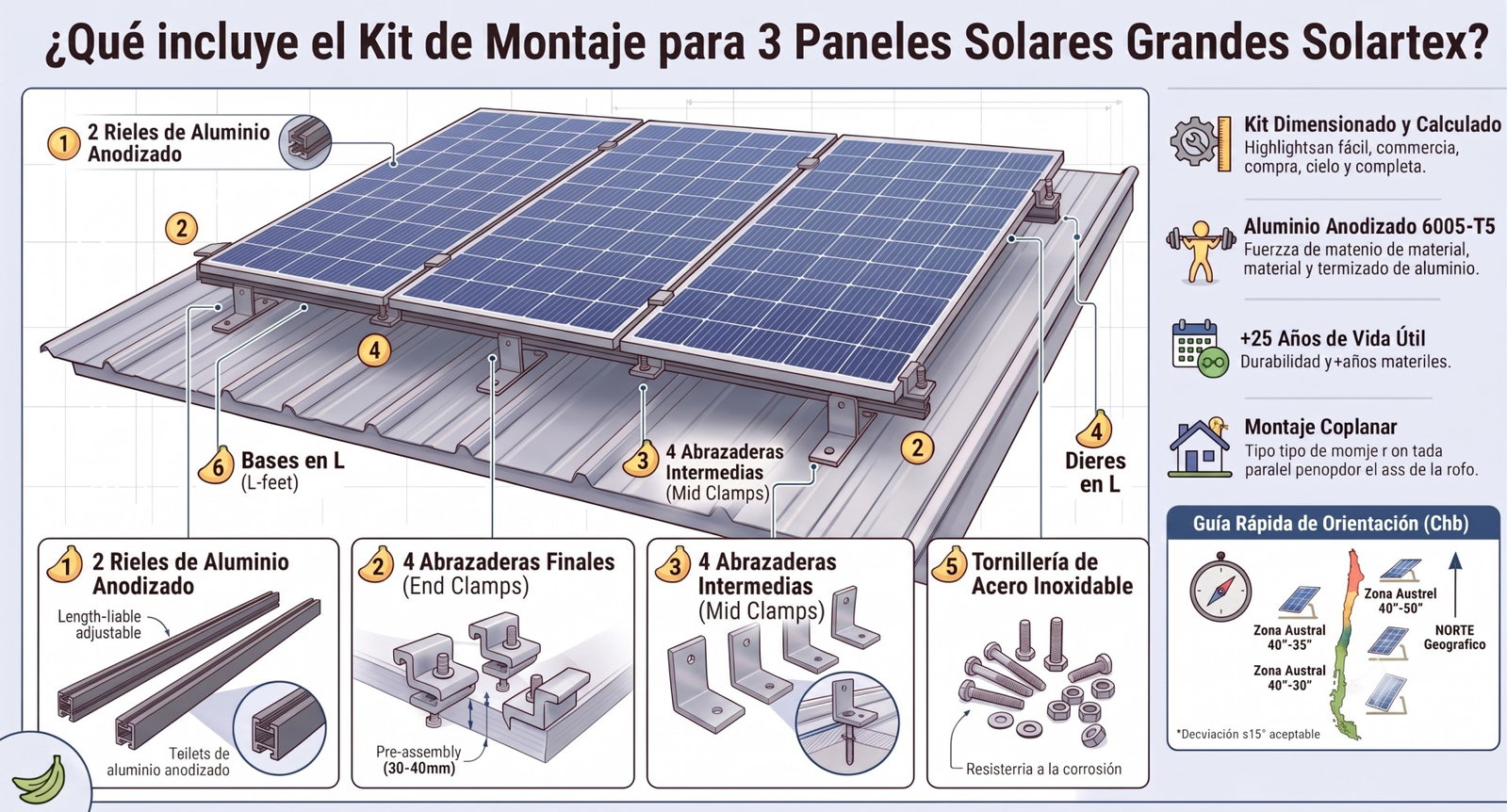

Qué incluye el kit

• 2 rieles de aluminio anodizado de aprox. 4,05 m: recorren los tres paneles a lo ancho y reparten las cargas hacia los puntos de anclaje del techo. Por su longitud, pueden suministrarse segmentados con uniones de riel para facilitar el transporte.
• 4 abrazaderas finales (end clamps): sujetan el conjunto por sus cuatro extremos exteriores contra los rieles, sin perforar el marco.
• 4 abrazaderas intermedias (mid clamps): fijan los paneles en los dos puntos de unión, sujetando simultáneamente los bordes de cada par de módulos contiguos.
• 8 bases en L (L-feet): unen los rieles a la cubierta en ocho puntos de apoyo, acorde al mayor largo, y trasladan el esfuerzo a la estructura del techo.
• Tornillería de acero inoxidable: pernos, tuercas y elementos de fijación resistentes a la corrosión, incluidos para un montaje completo.

Todas las cantidades están definidas para tres paneles de formato grande dispuestos en una misma hilera, de modo que no sobran ni faltan piezas.

Por qué elegir un kit ya calculado

Montar tres paneles exige rieles continuos bajo toda la hilera, abrazaderas intermedias en cada unión y puntos de anclaje adicionales para soportar el mayor largo. Un dimensionamiento incorrecto —rieles cortos, falta de mid clamps o pocas bases en L— compromete la seguridad de toda la instalación frente al viento. Al entregar el conjunto preconfigurado, este kit elimina ese riesgo: ahorra tiempo de cálculo, evita compras incompletas y garantiza la compatibilidad mecánica entre todas las partes. Forma parte de la familia modular de kits Solartex, calculados con el mismo criterio desde 1 panel en adelante.

Aluminio anodizado: resistencia y durabilidad

Los rieles están fabricados en aluminio extruido aleación 6005-T5 anodizado, el estándar estructural para montaje fotovoltaico por su excelente relación entre rigidez y peso. El tratamiento de anodizado forma una capa protectora que resiste la oxidación, la radiación UV y la salinidad, lo que lo hace apto incluso para zonas costeras. Las abrazaderas finales e intermedias y las bases en L son de aluminio de aleación equivalente, y la tornillería es de acero inoxidable, evitando el par galvánico y la corrosión en las uniones. El resultado es una estructura pensada para acompañar la vida útil de los paneles, superior a los 25 años.

Orientación e inclinación recomendadas en Chile

Para aprovechar al máximo la energía solar, la orientación y el ángulo de los paneles son tan importantes como los propios módulos. Los tres paneles deben quedar en un mismo plano, con idéntica orientación e inclinación.

Orientación (azimut)

Chile está en el hemisferio sur, por lo que los paneles deben mirar hacia el norte geográfico (no el magnético) para captar la mayor radiación a lo largo del año. El azimut óptimo es de 0° respecto al norte verdadero. Conviene corregir la lectura de la brújula por la declinación magnética local antes de orientar la estructura. Desviaciones de hasta ±15° respecto al norte generan pérdidas mínimas (del orden de un 2 a 3 %). Inclinar levemente el azimut hacia el poniente favorece la generación de la tarde —útil para autoconsumo con mayor demanda vespertina—, mientras que hacia el naciente se privilegia la mañana.

Inclinación (ángulo) por zona

Como regla general, la inclinación óptima para maximizar la generación anual es cercana a la latitud del lugar. Para favorecer el invierno, se suman 10° a 15°; para el verano, se restan. Valores referenciales por zona:

Importante: este es un kit de montaje coplanar, es decir, los paneles quedan paralelos a la pendiente del techo. Cuando la cubierta ya tiene una inclinación cercana a la recomendada para su zona, esta solución es la más económica y limpia. Si el techo es plano o su orientación no es la ideal, se requiere una estructura triangulada o regulable (no incluida en este kit) para alcanzar el ángulo deseado.

Compatibilidad

Diseñado para tres paneles solares de gran formato, idealmente del mismo modelo y dimensiones, del tipo utilizado en sistemas residenciales, comerciales y agrícolas modernos. Antes de instalar, verifique que la altura de las abrazaderas coincida con el espesor del marco de sus paneles (habitualmente entre 30 y 40 mm) y que la fijación de las bases en L sea compatible con el tipo de cubierta (teja, zinc, fibrocemento u otra). Recuerde que este kit corresponde a la fijación mecánica; la conexión eléctrica de los paneles (en serie o en paralelo) depende del diseño del sistema y del inversor.

Especificaciones técnicas

Recomendación de instalación

Para un resultado seguro y duradero, fije siempre las bases en L sobre los elementos estructurales del techo (costaneras o vigas), no solo sobre la cubierta, y selle adecuadamente cada perforación para evitar filtraciones. Distribuya los apoyos de forma pareja a lo largo del riel y, en zonas de viento fuerte como la austral, considere reforzar los puntos de fijación. Mantenga los tres paneles alineados, en una sola hilera recta y con el mismo ángulo, para un acabado prolijo y un rendimiento homogéneo.
