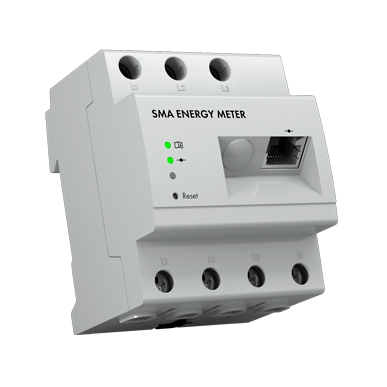

SMA Energy Meter – Medidor de Energía

Medidor de Energía Trifásico Bidireccional para Gestión Inteligente en Sistemas Fotovoltaicos SMA

El SMA Energy Meter EMETER-20 es la solución de medición de alto rendimiento para la gestión inteligente de energía en sistemas fotovoltaicos con dispositivos SMA. Diseñado y fabricado en Alemania por SMA Solar Technology, líder mundial en electrónica fotovoltaica, este medidor calcula los valores eléctricos exactos por fase y balanceados, comunicándolos vía Ethernet en la red local con frecuencia y alto nivel de precisión (1% de exactitud, ciclo de medición de 1.000 ms). Su lectura trifásica bidireccional rápida permite a los inversores SMA, gestores de energía y sistemas de almacenamiento conocer en tiempo real los flujos de electricidad inyectada a la red, electricidad comprada y generación fotovoltaica de otros inversores, garantizando una configuración del sistema coordinada para máximo rendimiento, estabilidad, ahorro de costos y autoconsumo solar optimizado. Su diseño compacto para carril DIN, su instalación plug-and-play y su compatibilidad universal independientemente del medidor de energía existente lo convierten en el complemento esencial para cualquier sistema solar fotovoltaico SMA.

Versatilidad en Aplicaciones del SMA Energy Meter EMETER-20

El SMA Energy Meter EMETER-20 está diseñado para una amplia gama de aplicaciones residenciales, comerciales e industriales pequeñas, donde la medición precisa y bidireccional de los flujos energéticos es fundamental para la operación eficiente de sistemas fotovoltaicos, almacenamiento de baterías y gestión inteligente de cargas. Su instalación plug-and-play en el armario de distribución eléctrica, su conexión vía Ethernet al router local y su compatibilidad con prácticamente todos los productos SMA (inversores Sunny Boy, Sunny Tripower, Sunny Boy Storage, Sunny Island, Sunny Home Manager, Data Manager M y más) lo convierten en una solución versátil para múltiples escenarios. A continuación, se presentan sus principales aplicaciones:

Principales aplicaciones:

• Sistemas fotovoltaicos residenciales con autoconsumo: Es la elección ideal para hogares con sistemas solares conectados a la red bajo la Ley de Generación Distribuida (Ley 21.118) en Chile, midiendo con precisión la energía generada, consumida e inyectada a la red para optimizar el autoconsumo.
• Sistemas con almacenamiento de baterías: Imprescindible para sistemas con SMA Sunny Boy Storage (SBS), Sunny Island y otros sistemas de almacenamiento, proporcionando los datos de medición necesarios para la regulación inteligente del ciclo de carga y descarga.
• Sistemas con limitación de inyección a la red (Zero Feed In): Ideal para proyectos donde se requiere limitar la inyección a la red eléctrica (inyección cero o limitada), proporcionando los datos en tiempo real necesarios para que el inversor reduzca su producción cuando sea necesario.
• Sistemas con monitoreo de generación de inversores no SMA: Permite medir y comunicar al ecosistema SMA la generación fotovoltaica de inversores de otras marcas que estén instalados en el mismo sistema, integrándolos al monitoreo profesional.
• Pequeños comercios y oficinas con autoconsumo: Apto para locales comerciales, oficinas, consultas profesionales y pequeños comercios con sistemas FV residenciales que requieren medición precisa del autoconsumo.
• Sistemas con gestor Sunny Home Manager 2.0 o Data Manager M: Como complemento del Sunny Home Manager 2.0 (en sistemas residenciales con consumos elevados o necesidad de medición adicional) o del Data Manager M (para mediciones complementarias en proyectos comerciales).
• Aplicaciones con corrientes superiores a 63 A: Mediante transformadores de corriente externos, el Energy Meter puede medir consumos elevados en hogares grandes, comercios medianos y plantas industriales pequeñas.
• Sistemas trifásicos y monofásicos: Aunque está optimizado para medición trifásica bidireccional rápida, también puede utilizarse en sistemas monofásicos, ofreciendo flexibilidad de aplicación.
• Sistemas con monitorización vía Sunny Portal: Permite la visualización gráfica de los valores medidos actuales en el portal en línea Sunny Portal y vía interfaz web local, facilitando el análisis de los flujos energéticos del hogar o local.
• Hogares con tarifas eléctricas variables: Ideal para usuarios que buscan optimizar el consumo según las tarifas dinámicas, midiendo con precisión cuándo y cuánto se consume de la red en cada franja horaria.

Rendimiento del SMA Energy Meter EMETER-20 en Diversas Condiciones

El SMA Energy Meter EMETER-20 ofrece un rendimiento profesional sostenido las 24 horas del día con un autoconsumo eléctrico extremadamente bajo (menos de 3 W), garantizando una operación continua sin impacto significativo en el balance energético del hogar o local. Su medidor trifásico bidireccional ofrece una precisión del 1% con un ciclo de medición de 1.000 ms, capturando con exactitud los flujos energéticos en tiempo real — datos críticos para la operación coordinada con inversores SMA, sistemas de baterías y gestores de energía. Diseñado con clase de protección II y grado IP2X para montaje en armarios de distribución, opera de forma confiable en un rango de temperatura ambiente de -25 °C a +40 °C, con una altitud máxima de 2.000 m sobre el nivel del mar — adecuado para la mayoría de las zonas residenciales y comerciales chilenas. Su corriente de arranque inferior a 25 mA le permite detectar incluso flujos energéticos muy bajos con precisión, ideal para sistemas con consumos variables. Su comunicación rápida vía Ethernet (10/100 Mbit/s) garantiza una transmisión de datos fluida sin retardos perceptibles, esencial para tareas de control en tiempo real como la limitación de inyección a la red o la regulación dinámica de potencia.

Características Principales del SMA Energy Meter EMETER-20

• Medición trifásica bidireccional de alta precisión: Lectura rápida en las tres fases de los flujos energéticos en ambas direcciones (consumo de la red e inyección a la red), con precisión del 1% y ciclo de medición de 1.000 ms.
• Comunicación Ethernet en tiempo real: Conexión vía cable Ethernet (10/100 Mbit/s, RJ45) al router local, transmitiendo los datos medidos a todos los dispositivos SMA del sistema con alta frecuencia y baja latencia.
• Aplicación universal: Adecuado para uso universal independientemente del medidor de energía existente del distribuidor eléctrico, integrándose perfectamente con la infraestructura eléctrica del hogar o comercio.
• Configuración plug-and-play: Instalación rápida y sencilla en el armario de distribución, con detección automática por los dispositivos SMA conectados a la misma red local.
• Interfaz Web local: Acceso a una interfaz web local para configuración inicial, diagnóstico y verificación de los valores medidos sin necesidad de conexión a internet.
• Visualización gráfica en Sunny Portal: Compatibilidad con la plataforma Sunny Portal para visualización gráfica de los valores medidos actuales y análisis histórico de los flujos energéticos.
• Coordinación ideal con dispositivos SMA: Diseñado específicamente para integración nativa con todo el ecosistema SMA — inversores Sunny Boy, Sunny Tripower, sistemas de almacenamiento, Sunny Home Manager y Data Manager — garantizando que las tareas de control se realicen de manera estable.
• Soporte para monofásico y trifásico: Aunque está optimizado para medición trifásica balanceada, también puede utilizarse en sistemas monofásicos, ofreciendo máxima flexibilidad de aplicación.
• Soporte para corrientes elevadas: Corriente nominal 5 A / corriente límite 63 A por fase de serie, con posibilidad de medir consumos superiores a 63 A mediante transformadores de corriente externos.
• Corriente de arranque baja: Detección de flujos energéticos desde 25 mA, capturando con precisión incluso consumos muy bajos.
• Diseño compacto para carril DIN: Solo 70 × 88 × 65 mm (4 unidades de carril DIN) y 300 g de peso, montable en armarios de distribución estándar residenciales y comerciales.
• Indicadores LED de estado: 2 LEDs para diagnóstico visual rápido del estado del equipo y de la comunicación.
• Bajo autoconsumo eléctrico: Inferior a 3 W, garantizando operación 24/7 sin impacto significativo en el balance energético.
• Conexión robusta: Sección de conexión 10 a 16 mm² (mecánicamente hasta 25 mm²) con par de apriete 2,0 Nm, garantizando conexiones seguras y duraderas.
• Tensión nominal trifásica chilena: 230 V / 400 V con frecuencia 50 Hz (±5%), totalmente compatible con la red eléctrica chilena.
• Robustez ambiental: Clase de protección II, grado IP2X, operación entre -25 °C y +40 °C, humedad relativa 5% – 90% (95% durante hasta 30 días al año).
• Capacidad para zonas elevadas: Operación garantizada hasta 2.000 m sobre el nivel del mar, adecuado para la mayoría de las zonas residenciales chilenas.

Beneficios de Elegir el SMA Energy Meter EMETER-20

Optar por el SMA Energy Meter EMETER-20 significa elegir el medidor de energía complementario más confiable y mejor integrado del mercado para sistemas fotovoltaicos SMA. SMA cuenta con más de 40 años de experiencia y millones de inversores instalados en más de 190 países, siendo el referente mundial en electrónica fotovoltaica y gestión energética. El Energy Meter es la pieza fundamental que permite a los inversores y gestores SMA conocer con precisión los flujos energéticos del hogar o local en tiempo real, habilitando funciones críticas como la limitación de inyección a la red (Zero Feed In, esencial para cumplir con regulaciones de algunos distribuidores), la regulación inteligente del ciclo de carga y descarga de baterías, la optimización del autoconsumo y la integración con generadores fotovoltaicos no SMA. Para hogares chilenos bajo la Ley 21.118 (Generación Distribuida), el Energy Meter permite medir con exactitud la energía inyectada a la red y la energía consumida, proporcionando los datos necesarios para la facturación neta (net billing) y la optimización del retorno de la inversión del sistema fotovoltaico. La calidad alemana, la integración nativa con todo el ecosistema SMA, la instalación plug-and-play y el soporte técnico de primer nivel en Chile a través de Solartex hacen del Energy Meter una inversión inteligente y altamente recomendada para garantizar el funcionamiento óptimo del sistema solar fotovoltaico.

Consejos Clave para Maximizar su Rendimiento:

• Instalación profesional: Aunque el equipo es plug-and-play, la instalación en el armario de distribución debe ser realizada por un electricista certificado SEC clase A para garantizar la correcta medición trifásica en el punto de conexión a la red y el cumplimiento normativo.
• Ubicación correcta del medidor: Para obtener mediciones precisas del autoconsumo y la inyección de excedentes, instala el SMA Energy Meter en el punto de conexión a la red, justo después del medidor del distribuidor eléctrico.
• Conexión Ethernet directa: Una conexión Ethernet directa al router local es esencial para la operación del equipo y la transmisión de datos en tiempo real a los dispositivos SMA del sistema.
• Verificar conexión con dispositivos SMA: Tras la instalación, verifica en cada inversor o gestor SMA que el Energy Meter sea detectado automáticamente y los valores medidos sean coherentes con el consumo real del hogar o local.
• Aplicaciones con corriente superior a 63 A: Si el consumo del hogar o comercio excede los 63 A por fase (consumos elevados, casas grandes, oficinas con muchos equipos, comercios medianos), es necesario integrar transformadores de corriente externos para medición correcta.
• Compatibilidad con Sunny Home Manager 2.0: Aunque el Sunny Home Manager 2.0 ya tiene medidor integrado, el Energy Meter puede usarse como complemento para medición adicional en otros puntos del sistema (ej. circuito de la batería, generación de inversor adicional, etc.).
• Coordinación con Data Manager M: En proyectos comerciales o industriales con SMA Data Manager M, el Energy Meter puede integrarse como contador adicional en el punto de conexión a la red.
• Aprovechar el monitoreo en Sunny Portal: Activa la visualización gráfica en Sunny Portal para análisis histórico de los flujos energéticos y optimización progresiva del autoconsumo.
• Sistemas con limitación de inyección: Si el distribuidor eléctrico exige limitación de inyección a la red, configura los inversores SMA para utilizar los datos del Energy Meter como referencia de control en tiempo real.
• Sistemas trifásicos para máximo rendimiento: Aunque puede operar en monofásico, su mayor potencial se alcanza en sistemas trifásicos donde la medición balanceada y rápida en las tres fases es crítica.
• Mantenimiento preventivo: Verifica periódicamente las conexiones, el indicador LED de estado y la comunicación Ethernet para garantizar operación continua sin interrupciones.
• Posición en el armario eléctrico: Instala el equipo en una posición ventilada del armario, alejado de fuentes de calor y respetando el grado de protección IP2X.

¿Por qué Escoger el SMA Energy Meter EMETER-20?

En resumen, el SMA Energy Meter EMETER-20 es la opción ideal para quienes buscan combinar medición trifásica bidireccional de alta precisión, comunicación rápida vía Ethernet, integración nativa con todo el ecosistema SMA, instalación plug-and-play y diseño compacto para carril DIN en su sistema solar fotovoltaico residencial, comercial o industrial pequeño. Su tecnología alemana, su precisión del 1%, su ciclo de medición de 1.000 ms, su compatibilidad universal independientemente del medidor existente, su soporte para sistemas trifásicos y monofásicos, su capacidad de manejar corrientes superiores a 63 A mediante transformadores externos y su robustez ambiental lo posicionan como el medidor de energía más confiable y mejor integrado del mercado para sistemas SMA. Es el complemento esencial para sistemas con limitación de inyección a la red (Zero Feed In), sistemas con almacenamiento de baterías que requieren regulación inteligente del ciclo de carga, sistemas con inversores fotovoltaicos no SMA que necesitan integración al ecosistema de monitoreo, y cualquier proyecto que requiera datos precisos de los flujos energéticos del hogar o local. Con esta elección, los propietarios de sistemas solares fotovoltaicos pueden estar seguros de contar con una solución de medición profesional, precisa, futura-proof y respaldada por la marca número uno mundial en inversores fotovoltaicos. Disponible en Solartex con despacho a todo Chile, asesoría técnica especializada y soporte postventa profesional.

Características Técnicas:
