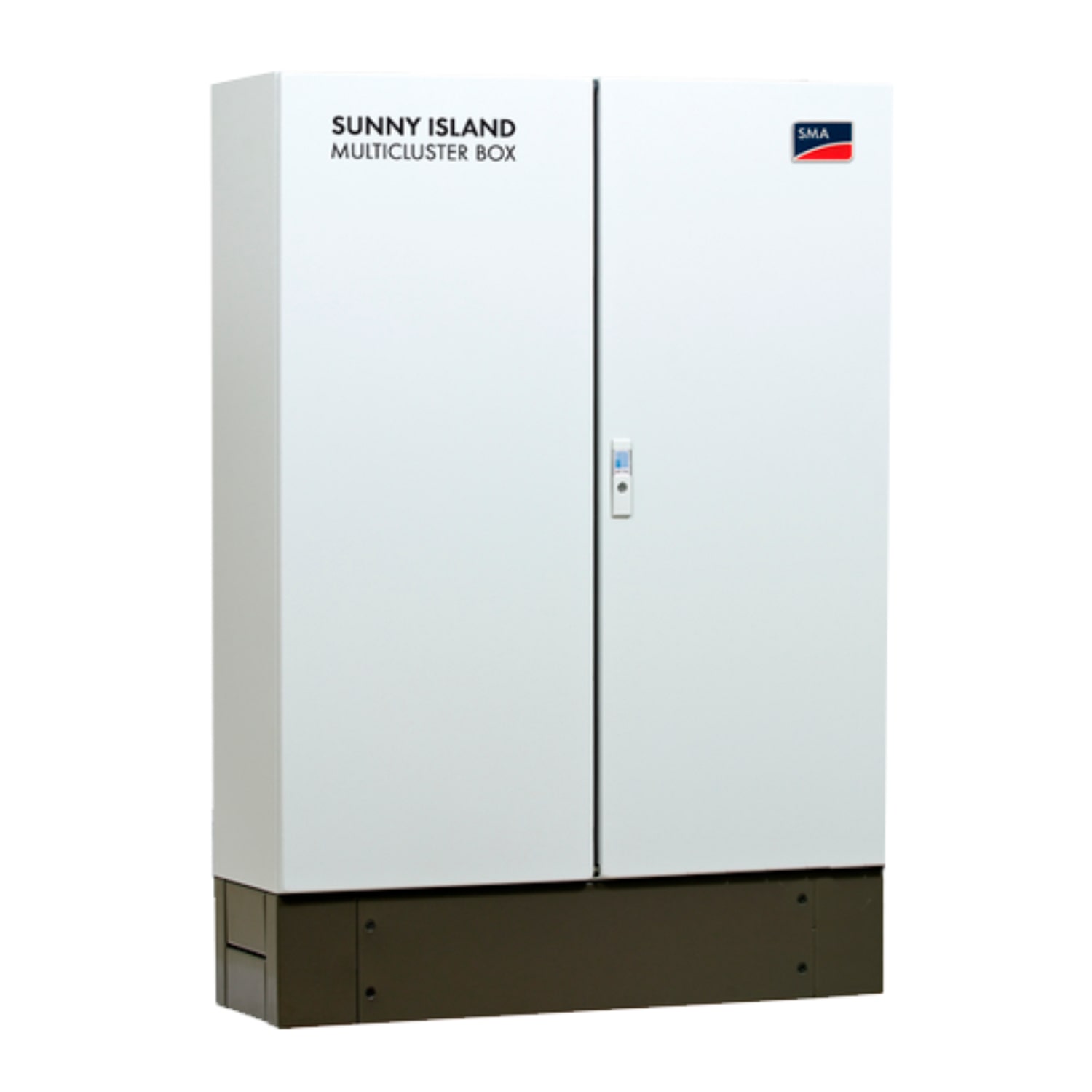

SMA MULTICLUSTER 12 MC-BOX-12.3-20 Trifásico

Distribuidor Principal de CA Trifásico para Sistemas Multiclúster Off-Grid e Híbridos de Gran Escala

El SMA Multicluster Box 12 MC-BOX-12.3-20 Trifásico es el distribuidor principal de corriente alterna y cuadro de conmutación estacionario diseñado específicamente para construir sistemas multiclúster Sunny Island de gran capacidad — la solución profesional de SMA Solar Technology, líder mundial en electrónica fotovoltaica con sede en Alemania, para redes aisladas (off-grid) y sistemas híbridos diésel-solar de hasta 72 kW de potencia inversor batería. Este gabinete trifásico permite la interconexión coordinada de hasta 12 inversores bidireccionales Sunny Island (SI 6.0H/8.0H/5048) trabajando en arquitectura clúster (1 clúster principal + 3 clústers de extensión), 1 generador diésel trifásico de hasta 110 kW, 1 planta fotovoltaica trifásica de hasta 110 kW y las cargas consumidoras, todo dentro de un único equipo robusto con grado de protección IP55, listo para garantizar el suministro eléctrico estable en aplicaciones críticas — minería, faenas remotas, comunidades aisladas, telecomunicaciones, agroindustria y proyectos híbridos de gran escala donde la red eléctrica pública no está disponible o es poco confiable.

Versatilidad en Aplicaciones del SMA Multicluster Box 12 MC-BOX-12.3-20 Trifásico

El SMA Multicluster Box 12 MC-BOX-12.3-20 Trifásico está diseñado para aplicaciones off-grid, micro-redes e híbridos diésel-solar de gran escala, donde la robustez, la confiabilidad, la capacidad de combinar múltiples fuentes de energía (solar fotovoltaica, baterías, generador diésel) y la operación autónoma de la red eléctrica son fundamentales. Su conexión exclusiva a sistemas TN, su diseño vertical sobre zócalo y la integración nativa con el ecosistema SMA Sunny Island lo convierten en la solución preferida por EPCs, integradores especializados en off-grid y operadores de plantas en zonas remotas. A continuación, se presentan sus principales aplicaciones:

Principales aplicaciones:

• Minería y faenas remotas: Es la elección ideal para campamentos mineros, plantas de procesamiento aisladas, faenas en cordillera y operaciones extractivas del norte de Chile que requieren energía estable 24/7 sin acceso a la red pública.
• Sistemas híbridos diésel-solar de gran escala: Solución profesional para reemplazar parcial o totalmente el consumo de diésel en plantas que actualmente operan con generadores, integrando energía solar y baterías para reducir costos operativos hasta en un 70%.
• Comunidades aisladas y zonas rurales: Perfecto para electrificación de comunidades sin acceso a la red eléctrica pública, escuelas rurales, postas, centros comunitarios e infraestructura de telecomunicaciones en zonas apartadas de Chile.
• Agroindustria en zonas remotas: Excelente para fundos, packings, viñas, lecherías, criaderos, plantas faenadoras y agricultura de gran escala en zonas donde la red eléctrica es inexistente o poco confiable, garantizando operación continua de bombeo, refrigeración y procesos críticos.
• Industrias y plantas productivas en zonas con red débil: Ideal para plantas industriales en zonas con red eléctrica intermitente o de baja calidad, donde el sistema multiclúster puede operar como respaldo automático o como fuente principal.
• Resorts, hoteles y lodges en zonas remotas: Solución perfecta para hoteles de turismo de aventura, lodges de pesca, campos de turismo y resorts en zonas aisladas que requieren operación autónoma con altos estándares de servicio.
• Telecomunicaciones y antenas remotas: Apto para sitios de telecomunicaciones, repetidores, estaciones meteorológicas, sistemas de radar y otros equipos críticos que requieren energía continua y confiable en lugares aislados.
• Centros de investigación y observatorios: Ideal para centros de investigación científica, observatorios astronómicos, estaciones biológicas y proyectos académicos en zonas remotas de Chile que requieren energía estable y de calidad.
• Proyectos de electrificación rural: Apto para proyectos PER (Programa de Electrificación Rural) y proyectos de subsidios estatales chilenos para electrificación de comunidades aisladas mediante energías renovables.
• Sistemas de respaldo crítico (backup): Solución profesional para hospitales, centros de datos, instalaciones industriales críticas y servicios de emergencia que requieren respaldo eléctrico autónomo de gran capacidad ante fallos prolongados de la red pública.

Rendimiento del SMA Multicluster Box 12 MC-BOX-12.3-20 en Diversas Condiciones

El SMA Multicluster Box 12 MC-BOX-12.3-20 Trifásico ofrece un rendimiento robusto e industrial sostenido en las condiciones más exigentes, gracias a su construcción cerrada con grado de protección IP55, que lo protege del polvo y los chorros de agua desde cualquier dirección — esencial para aplicaciones en minería, agroindustria y ambientes industriales severos. Su rango de temperatura ambiente de operación de -25 °C a +50 °C, junto con su capacidad de operar en condiciones de humedad del aire del 0% al 100%, lo hace especialmente apto para proyectos en el norte de Chile, zonas desérticas, costa, alta cordillera (hasta 2.000 m sobre el nivel del mar) y entornos con condiciones climáticas extremas. La estructura interior con subdivisión modelo 1 (sin subdivisión) y categoría de sobretensión III según IEC 61439-1/2 garantiza una operación segura y confiable conforme a las normativas internacionales más exigentes. Su tensión transitoria asignada de 4 kV (a 2.000 m sobre el nivel del mar), su entorno CEM clase A y su declaración de conformidad CE aseguran el cumplimiento de los más altos estándares europeos de seguridad eléctrica y compatibilidad electromagnética.

Características Principales del SMA Multicluster Box 12 MC-BOX-12.3-20 Trifásico

• Capacidad para 12 inversores Sunny Island: Permite la interconexión coordinada de hasta 12 inversores Sunny Island (SI 6.0H, SI 8.0H o SI 5048) en arquitectura clúster — 1 clúster principal de 4 SI más 3 clústers de extensión de 4 SI cada uno — con potencia total de 72 kW.
• Distribuidor principal de CA trifásico: Combina todas las fuentes de energía del sistema multiclúster (Sunny Island, planta fotovoltaica, generador diésel) y las cargas consumidoras en un único equipo, eliminando la necesidad de gabinetes separados.
• Conexión de planta fotovoltaica de 110 kW: Capacidad de integrar inversores fotovoltaicos trifásicos por hasta 110 kW (3 × 160 A) — compatible con inversores Sunny Tripower de la línea SMA, permitiendo combinar generación solar diurna con almacenamiento en baterías.
• Conexión de generador diésel de 110 kW: Soporta generadores trifásicos de hasta 110 kW (3 × 160 A), ideal para sistemas híbridos donde el diésel actúa como respaldo o como fuente complementaria durante temporadas de baja radiación solar.
• Conexión de cargas consumidoras de 110 kW: Capacidad de alimentar cargas trifásicas por hasta 110 kW, suficientes para operaciones industriales medianas, comunidades de tamaño considerable o múltiples usuarios distribuidos.
• Tensión nominal trifásica chilena: 230 V / 400 V con frecuencia 50 Hz (40-70 Hz), totalmente compatible con la red eléctrica chilena y los estándares industriales del país.
• Sistema de protección integral: Incluye 12 interruptores automáticos C32A para los Sunny Island, interruptores-seccionadores para ruptura de carga para generador y cargas, fusibles APR00 con cartuchos de hasta 160 A, y disyuntores para el clúster principal y de extensión.
• Conexión exclusiva a sistemas TN: Diseñado para sistemas de distribución TN según los estándares europeos, garantizando conexiones seguras a tierra y operación protegida del personal.
• Cables de datos incluidos: Suministrado con cable de datos para comunicación CAN entre Sunny Island y Multicluster Box (5 m, negro) y 3 cables de datos para señales de control y medición (5 m, rojo) — todo el cableado de comunicación necesario incluido.
• Comunicación CAN bus profesional: El maestro del clúster principal controla la Multicluster Box mediante interfaz CAN, garantizando coordinación precisa entre todos los Sunny Island del sistema y las fuentes de energía conectadas.
• Diseño robusto de gran formato: Gabinete vertical de 1.000 × 1.400 × 300 mm (110 kg) con montaje sobre zócalo, listo para instalación profesional en cuartos eléctricos, salas técnicas o gabinetes de planta.
• Grado de protección IP55: Protección integral contra polvo y chorros de agua desde cualquier dirección, apto para instalación en interiores con ambientes severos (mineros, industriales, agroindustriales).
• Mantenimiento accesible: Diseño con áreas de conexión claramente identificadas (X1 Generator, X2 Loads, X3 PV-System, X4 All Clusters, X5 Equipotential Busbar), facilitando enormemente las labores de mantenimiento y diagnóstico.
• Llave de seguridad incluida: Suministrado con llave del armario de distribución para acceso controlado al equipo, evitando manipulación no autorizada del sistema.
• Conexión de cables de gran sección: Soporta cables de hasta 120 mm² para conexiones de planta FV, generador y cargas; 16 mm² para Sunny Island; y 120 mm² para puesta a tierra equipotencial.
• Categoría de sobretensión III: Diseñado para operar con seguridad en redes con sobretensiones transitorias hasta 4 kV (a 2.000 m sobre el nivel del mar), conforme a IEC 61439-1.
• Compatibilidad con energías renovables alternativas: Aunque optimizado para plantas fotovoltaicas, también permite la conexión de pequeñas instalaciones de energía eólica u otras fuentes renovables trifásicas.
• Componentes de calidad alemana: Fabricado en Alemania con componentes de la más alta calidad industrial, certificación CE y declaración de conformidad europea.

Beneficios de Elegir el SMA Multicluster Box 12 MC-BOX-12.3-20 Trifásico

Optar por el SMA Multicluster Box 12 MC-BOX-12.3-20 Trifásico significa elegir la solución profesional más completa del mercado mundial para construir sistemas off-grid e híbridos diésel-solar de gran escala. SMA cuenta con más de 40 años de experiencia y millones de inversores instalados en más de 190 países, siendo el referente mundial en sistemas de energía aislada con su línea Sunny Island. La Multicluster Box 12.3 representa el corazón del sistema multiclúster: convierte una colección de inversores Sunny Island en una planta industrial coordinada, capaz de operar de manera autónoma a la red eléctrica pública, gestionando inteligentemente las fuentes de energía disponibles (solar, diésel, baterías) y entregando una red eléctrica trifásica estable y de calidad para las cargas consumidoras. Para proyectos chilenos en minería, agroindustria del norte, comunidades aisladas y faenas remotas, esta solución representa la diferencia entre operar con costos energéticos elevados de diésel puro versus aprovechar la abundante radiación solar chilena combinada con almacenamiento eficiente — con ahorros operativos típicos del 50-70% respecto a sistemas 100% diésel. La calidad alemana, la robustez industrial probada en miles de instalaciones a nivel mundial, la integración nativa con el ecosistema completo de SMA (Sunny Island, Sunny Tripower, Sunny Boy Storage, monitorización profesional) y el soporte técnico especializado en Chile a través de Solartex hacen del Multicluster Box 12.3 una inversión inteligente, robusta y con retorno garantizado durante décadas de operación.

Consejos Clave para Maximizar su Rendimiento:

• Diseño profesional del proyecto multiclúster: Los sistemas off-grid con Multicluster Box requieren diseño especializado por parte de un instalador certificado SMA con experiencia en sistemas aislados. Solartex ofrece este servicio de ingeniería profesional.
• Compatibilidad estricta con Sunny Island SI 6.0H/8.0H/5048: Esta Multicluster Box está diseñada exclusivamente para los modelos de Sunny Island indicados — no usar con otros modelos. Verifica siempre la compatibilidad antes de la compra.
• Sistema de distribución TN obligatorio: Conecta exclusivamente a sistemas TN (no TT). Verifica la configuración del sistema eléctrico del proyecto antes de la instalación.
• Instalación exclusiva en interiores: El equipo está diseñado para uso exclusivo en interiores. Instálalo en una sala técnica, cuarto eléctrico o gabinete climatizado, nunca a la intemperie.
• Ubicación junto a los Sunny Island: Para garantizar funcionamiento óptimo y evitar disparos frecuentes de los disyuntores, instala la Multicluster Box y los Sunny Island en el mismo lugar de montaje, bajo las mismas condiciones ambientales.
• Distribuidor principal FV separado: La Multicluster Box NO sustituye al distribuidor principal de la planta fotovoltaica. Instala un disyuntor independiente para asegurar y desconectar los inversores fotovoltaicos, además de un diferencial si las normativas locales lo requieren.
• Protección del cable del generador: Si el generador no tiene fusibles de salida, el cable hacia la Multicluster Box debe instalarse a prueba de fallo a tierra y cortocircuito, o instalar una caja de fusibles adicional cerca del generador (especialmente en recorridos largos).
• Puesta a tierra fuera de la Multicluster Box: El conductor neutro debe conectarse al conductor de protección FUERA de la Multicluster Box, en el lado del generador o el lado del consumidor, según las normativas locales chilenas (NCh Elec).
• Mantenimiento preventivo cada 12 meses: Realiza revisiones anuales del interior del equipo (suciedad, humedad, decoloración de aislamientos), verifica conexiones, reaprieta tornillos según pares de apriete oficiales y revisa las juntas de las puertas. Esto es especialmente importante en ambientes mineros o agroindustriales.
• Transporte profesional con equipo adecuado: Con 110 kg de peso, el equipo se debe transportar con carretilla elevadora, transpaleta o grúa con horquilla, siempre en posición vertical, considerando que el centro de gravedad está en el tercio superior.
• Operación a más de 2.000 m sobre el nivel del mar: Para faenas mineras o proyectos en alta cordillera por encima de los 2.000 m, contacta directamente con SMA Solar Technology o con Solartex para validar la configuración y obtener autorización técnica.
• Aprovechar el monitoreo profesional: Combina la Multicluster Box con SMA Sunny Portal y SMA Smart Connected (vía los Sunny Island) para monitorización profesional 24/7, alertas tempranas y diagnóstico remoto del sistema.
• Diseño de baterías adecuado: El dimensionamiento del banco de baterías que alimenta a los Sunny Island es crítico para el rendimiento del sistema multiclúster. Considera baterías de litio (BYD, Pylontech) o plomo-ácido OPzS según la aplicación.
• Rodaje inicial: Durante las primeras 2 horas de operación con baterías nuevas, pueden producirse deslastres de carga mientras la gestión avanzada de baterías se calibra. Esto es normal y se estabiliza progresivamente.

¿Por qué Escoger el SMA Multicluster Box 12 MC-BOX-12.3-20 Trifásico?

En resumen, el SMA Multicluster Box 12 MC-BOX-12.3-20 Trifásico es la opción ideal para quienes buscan combinar capacidad para 12 inversores Sunny Island, 72 kW de potencia inversor batería, hasta 110 kW de planta fotovoltaica, hasta 110 kW de generador diésel, hasta 110 kW de cargas consumidoras, robustez industrial con grado IP55, calidad alemana, certificación CE y operación confiable a -25 °C a +50 °C en su sistema off-grid o híbrido de gran escala. Su tecnología profesional, su comunicación CAN bus integrada, su compatibilidad estricta con Sunny Island SI 6.0H/8.0H/5048, sus protecciones eléctricas integrales (interruptores-seccionadores, fusibles APR00, disyuntores C32A, categoría sobretensión III) y su diseño industrial vertical sobre zócalo lo posicionan como el distribuidor principal de CA más completo del mercado mundial para sistemas multiclúster. Con esta elección, los desarrolladores de proyectos en minería, agroindustria, comunidades aisladas, telecomunicaciones, resorts y proyectos PER pueden estar seguros de contar con una solución energética profesional, escalable, robusta y respaldada por la marca número uno mundial en inversores fotovoltaicos. Disponible en Solartex con despacho a todo Chile, asesoría técnica especializada para proyectos off-grid e híbridos y soporte postventa profesional con experiencia comprobada en sistemas multiclúster Sunny Island.

Características Técnicas:
