Conector Hembra microinversor

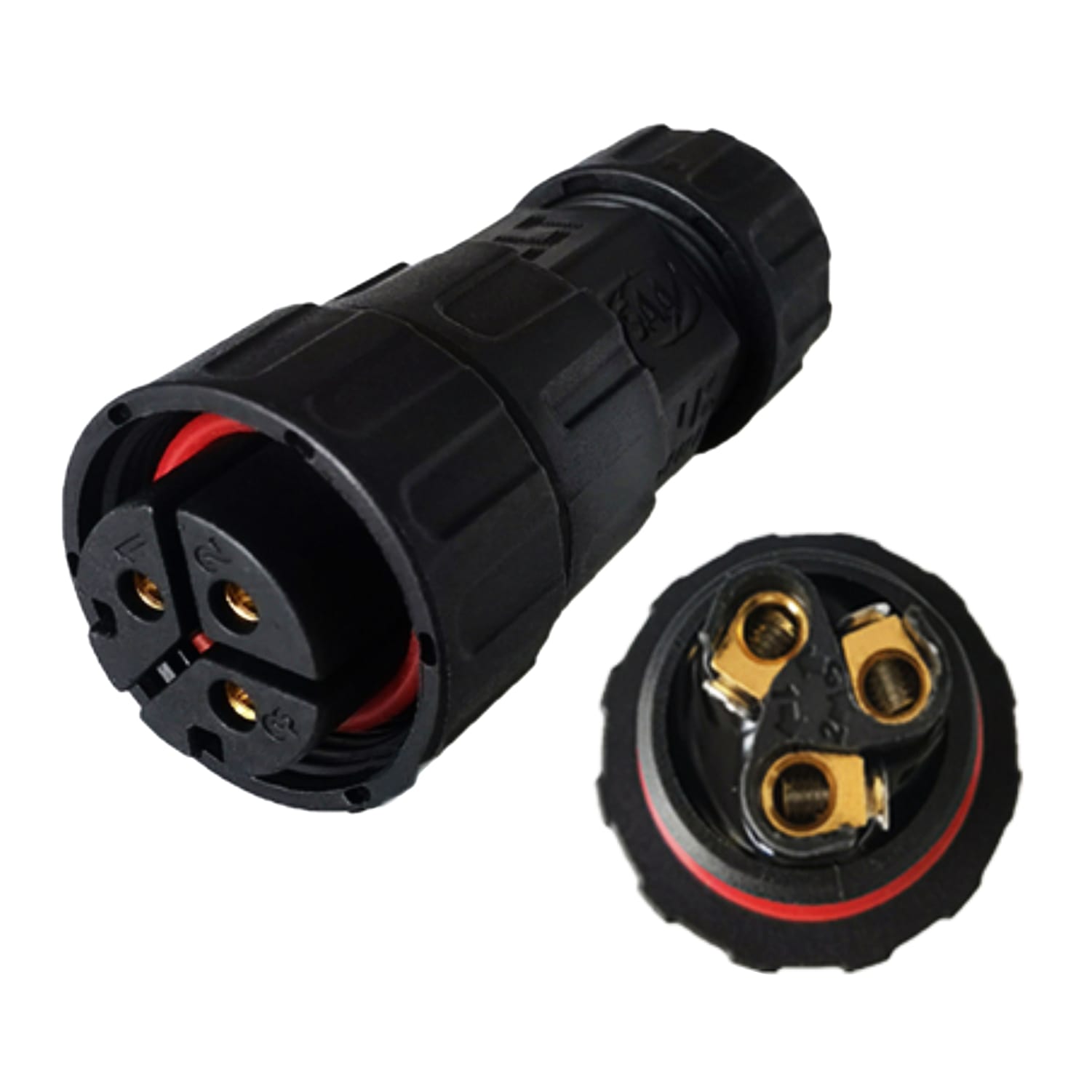

Conector Hembra Impermeable IP68 para Microinversores NEP en Sistemas Fotovoltaicos

El Conector Hembra para Microinversores NEP es un componente eléctrico esencial diseñado para recibir el conector macho correspondiente del cable troncal AC (AC Trunk Cable) en los sistemas fotovoltaicos con microinversores de la marca NEP (Northern Electric & Power Inc.), creando conexiones eléctricas seguras, rápidas y completamente estancas. Fabricado en plástico de ingeniería de alta resistencia mecánica con sellos elastoméricos certificados, este conector hembra cuenta con grado de protección IP68, garantizando estanqueidad total contra polvo, humedad, lluvia, nieve, radiación UV y agentes corrosivos durante toda la vida útil del sistema. Sus tres receptáculos de cobre estañado de alta conductividad reciben los pines del conector macho mediante un acoplamiento mecánico de precisión, transmitiendo simultáneamente las fases de corriente alterna (L1, L2 o L3 según la configuración monofásica o trifásica) y el conductor de tierra (ground) bajo condiciones de carga continua de hasta 20A y tensiones de 600V CA. Diseñado bajo el estándar plug-and-play tipo Wieland utilizado oficialmente por NEP, su instalación es rápida y sin herramientas especiales: simplemente se enrosca con apriete manual sobre el conector macho del cable troncal o del microinversor. NEP, fundada en 2008 con sede en Hangzhou, China, es uno de los principales fabricantes mundiales de microinversores con presencia en más de 50 países y certificaciones internacionales (UL 1741, IEEE 1547, c-ETL-us, TÜV, VDE, IEC 61727, EN 50438), respaldando la calidad de cada uno de sus accesorios y componentes auxiliares.

Versatilidad en Aplicaciones del Conector Hembra NEP en Microinversores

El Conector Hembra para Microinversores NEP está diseñado para una amplia variedad de aplicaciones dentro del ecosistema de microinversores NEP, desde la creación de cables troncales personalizados hasta la fabricación de cables de extensión y reparación de sistemas existentes. Su compatibilidad nativa con toda la familia de microinversores NEP (BDM-250, BDM-300, BDM-600, BDM-800, BDM-1200-WF, BDM-1600-WF y BDM-2000-WF) lo posiciona como un accesorio universal del ecosistema, mientras que su construcción robusta lo hace apto para instalaciones en techos residenciales, estructuras comerciales, plantas industriales y sistemas agrovoltaicos. A continuación, las principales aplicaciones del componente:

Principales aplicaciones:

• Fabricación de cables troncales AC personalizados: Permite armar cables troncales a la medida exacta del proyecto, combinando conector hembra y conector macho NEP en los extremos según el diseño específico del sistema fotovoltaico.
• Cables de extensión personalizados para microinversores NEP: Solución ideal para fabricar cables de extensión de la longitud exacta requerida, evitando dejar excedentes innecesarios o tener que comprar cables troncales prefabricados de medidas estándar.
• Reparación de cables troncales AC dañados: Reemplazo directo de conectores hembra deteriorados, dañados por roedores, sometidos a humedad excesiva o que han perdido estanqueidad, sin necesidad de reemplazar todo el cable troncal.
• Sistemas residenciales con microinversores NEP: Componente requerido en instalaciones fotovoltaicas en techos de viviendas, parcelas y edificios residenciales que utilicen microinversores NEP en configuración de bus AC en cadena (daisy chain).
• Instalaciones comerciales e industriales con generación distribuida: Apto para sistemas comerciales en oficinas, naves industriales, bodegas, centros logísticos y proyectos PMGD donde se requiere alta confiabilidad operacional y modularidad del sistema.
• Sistemas on-grid bajo Ley 21.118 (Net Billing): Componente compatible con instalaciones declaradas ante la SEC chilena, donde la integridad eléctrica del sistema es supervisada y certificada bajo el Pliego Técnico RIC N°15.
• Aplicaciones agrovoltaicas y agroindustriales: Especialmente recomendado para zonas rurales, agrícolas y ganaderas donde la presencia de polvo, materia orgánica y humedad es elevada, garantizando estanqueidad y vida útil prolongada del sistema.
• Aplicaciones costeras y de ambiente salino: Protección crítica frente a la niebla salina y aerosoles marinos del litoral chileno, evitando la corrosión de las terminales metálicas y manteniendo la conductividad eléctrica.
• Sistemas en zonas de alta radiación UV: Construcción con materiales aditivados resistentes a la radiación ultravioleta, ideal para instalaciones en el norte de Chile (Atacama, Antofagasta, Coquimbo) donde la exposición solar es extrema.
• Instalaciones en zonas con precipitaciones intensas: Sello hermético IP68 que garantiza estanqueidad ante lluvia fuerte, nieve, granizo y exposición prolongada a la humedad ambiental, apto para zonas centrales y sur de Chile.
• Repuestos y mantención de sistemas existentes: Reemplazo directo en caso de deterioro, daño físico o pérdida de estanqueidad del conector hembra original durante operaciones de mantención preventiva o correctiva.

Función y Beneficios del Conector Hembra en Sistemas con Microinversores NEP

El Conector Hembra para Microinversores NEP cumple una función eléctrica y mecánica crítica dentro del cable troncal AC que interconecta múltiples microinversores en serie hasta llegar a la caja de derivación o al tablero eléctrico principal. En una instalación típica con microinversores NEP, cada equipo tiene un cable de salida con un conector macho integrado que se acopla con el conector hembra del cable troncal, formando una cadena (daisy chain) eléctricamente continua donde la corriente generada por cada microinversor se suma al bus común y se transmite hasta el punto de conexión con la red. El conector hembra recibe los pines del conector macho mediante tres receptáculos de cobre estañado de alta conductividad que mantienen la integridad eléctrica del sistema bajo condiciones de carga continua, transmitiendo simultáneamente la fase (L), el neutro (N) y la tierra de protección (PE) sin pérdidas resistivas significativas. Su construcción mecánica con sello de doble junta tórica garantiza un grado de protección IP68 superior al estándar IP67 común en el rubro, permitiendo inmersión continua en agua sin pérdida de estanqueidad, lo que resulta especialmente útil en techos planos donde puede acumularse agua de lluvia o en instalaciones expuestas a condiciones climáticas extremas. La carcasa de plástico de ingeniería con aditivos UV resiste la degradación por radiación solar durante más de 25 años, igualando o superando la vida útil de los propios microinversores. Adicionalmente, el sistema de bloqueo mecánico mediante anillo roscado evita desconexiones accidentales por vibración mecánica, viento o manipulación durante las labores de mantención. Es un componente que cumple con las normativas internacionales más exigentes: UL 1277 (cables troncales), UL 44 (cables de potencia), UL 1581 (referencia para conductores eléctricos) y certificación de uso en exteriores conforme a los requerimientos del National Electrical Code (NEC) de Estados Unidos, así como las normas equivalentes europeas e internacionales que respalda NEP en toda su línea de productos.

Características Principales del Conector Hembra NEP de 3 Receptáculos

• Compatibilidad nativa con microinversores NEP: Diseñado específicamente para toda la familia de microinversores NEP, incluyendo modelos BDM-250, BDM-300, BDM-600, BDM-800, BDM-1200-WF, BDM-1600-WF y BDM-2000-WF de la marca Northern Electric & Power.
• Grado de protección IP68: Sello hermético certificado contra polvo total y contra inmersión continua en agua, garantizando estanqueidad superior al estándar IP67 habitual en el rubro fotovoltaico.
• Configuración de 3 receptáculos (3P): Tres terminales hembra de cobre estañado para recepción simultánea de fase (L), neutro (N) y tierra (PE/Ground), apto para sistemas monofásicos 230V CA o configuraciones de fase única en sistemas trifásicos.
• Capacidad de corriente nominal de hasta 20A: Soporta la corriente continua máxima de los microinversores NEP de mayor potencia (BDM-2000-WF) sin sobrecalentamiento ni pérdidas resistivas significativas.
• Tensión nominal de hasta 600V CA: Aislamiento eléctrico apto para sistemas residenciales (230V CA) y comerciales (400V CA), con margen de seguridad para aplicaciones exigentes.
• Construcción en plástico de ingeniería resistente a UV: Carcasa de termoplástico de alta resistencia mecánica con aditivos estabilizadores UV que evitan la degradación por radiación solar durante toda la vida útil del sistema.
• Sello de doble junta tórica elastomérica: Sellos de goma EPDM o silicona que mantienen la estanqueidad incluso bajo ciclos térmicos extremos, sin perder elasticidad ni propiedades mecánicas.
• Sistema de bloqueo mediante anillo roscado: Conexión mecánica firme y antivibratoria que evita desconexiones accidentales por viento, vibración o manipulación durante mantenciones del sistema.
• Prensaestopas integrado para cable: Sello hermético sobre el cable de entrada con compresión radial, garantizando estanqueidad incluso en el punto de paso del conductor.
• Compatible con cable troncal AC de 10 AWG: Acepta cables troncales NEP estándar de 10 AWG (sección de 5,3 mm²) certificados bajo UL 1277.
• Instalación rápida sin herramientas especiales: Sistema plug-and-play tipo Wieland que permite ensamblar y enroscar el conector con herramientas básicas (destornillador y llave fija), reduciendo significativamente los tiempos de instalación.
• Resistencia a temperaturas extremas: Funcionamiento garantizado en rango de -40°C a +90°C, apto para todas las zonas climáticas de Chile, desde la cordillera hasta el desierto y el litoral.
• Resistencia a niebla salina y amoníaco: Materiales aptos para instalaciones en zonas costeras y aplicaciones agroganaderas donde la corrosión química es un factor crítico.
• Certificaciones internacionales: Cumple con UL 1277 (cables troncales), UL 44, UL 1581, NEC, IEC e IEEE, garantizando el cumplimiento de las normativas más exigentes del rubro fotovoltaico mundial.
• Diseño plug-and-play estándar Wieland: Compatible con el estándar industrial de conectores Wieland utilizado por NEP, garantizando intercambiabilidad y disponibilidad de repuestos.
• Compatible con tapa final NEP: Si se usa al final del bus AC, puede sellarse con una tapa final (end cap) NEP para garantizar protección IP68 del conector hembra expuesto.
• Vida útil estimada superior a 25 años: Construcción robusta diseñada para igualar o superar la vida útil de los propios microinversores y paneles solares.

Beneficios de Elegir el Conector Hembra NEP para tu Sistema Solar

Optar por el Conector Hembra Original para Microinversores NEP significa elegir un componente certificado, compatible y diseñado específicamente para el ecosistema de microinversores NEP, garantizando el cumplimiento de las recomendaciones técnicas del fabricante y manteniendo la validez de la garantía de los microinversores instalados. Aunque parezca un accesorio menor frente al costo de los microinversores y paneles solares, utilizar conectores genéricos no certificados puede tener consecuencias graves a mediano y largo plazo: pérdida de estanqueidad que provoca cortocircuitos costosos, degradación de la calidad de la señal de comunicación entre microinversores afectando el monitoreo a través de NEPViewer, sobrecalentamiento por mal contacto eléctrico en los receptáculos, y fundamentalmente, la pérdida de la garantía de fábrica al considerarse “instalación con componentes no autorizados”. NEP es uno de los principales fabricantes mundiales de microinversores, con sede en Hangzhou, China, presencia en más de 50 países y certificaciones internacionales que respaldan toda su línea de productos: UL 1741, IEEE 1547, c-ETL-us, TÜV Rheinland, VDE-AR-N 4105, VDE 0126, G83/2, CEI 0-21, IEC 61727 y EN 50438. Esta combinación de calidad, compatibilidad y certificación entrega máxima tranquilidad tanto para instaladores profesionales como para propietarios de sistemas, asegurando que cada conexión del bus AC mantenga la integridad eléctrica y mecánica del sistema durante toda su vida útil. Para instaladores profesionales, contar con conectores hembra NEP de repuesto en stock es una práctica recomendada que evita interrupciones del servicio y permite responder rápidamente ante reparaciones imprevistas, reconfiguraciones del sistema o ampliaciones del arreglo fotovoltaico.

Consejos Clave para su Correcta Instalación:

• Verifica el calibre del cable antes de instalar: El conector hembra NEP está diseñado para cable troncal AC de 10 AWG (5,3 mm²). Utilizar cables de calibre incorrecto puede comprometer la estanqueidad del prensaestopas y la integridad eléctrica de la conexión.
• Pelado preciso del cable: Pela el aislamiento del cable a la longitud exacta indicada por el fabricante (típicamente 8-10 mm), sin dañar los hilos conductores. Un pelado incorrecto puede provocar fallas de contacto o cortocircuitos peligrosos.
• Apriete correcto de los tornillos terminales: Aplica el torque de apriete recomendado por NEP en cada tornillo terminal (típicamente 0,5-0,7 Nm), garantizando contacto firme sin dañar los hilos del conductor de cobre.
• Verificación de polaridad: Confirma siempre la correcta asignación de fase (L), neutro (N) y tierra (PE) según el código de colores del cable, antes de cerrar y enroscar el conector. Una polaridad incorrecta puede dañar el microinversor.
• Apriete del prensaestopas: Enrosca el prensaestopas con apriete firme manual hasta sentir resistencia, garantizando la compresión del sello sobre el cable. El apriete excesivo puede dañar el aislamiento del cable.
• Inspección de los sellos antes de instalar: Verifica que las juntas tóricas internas estén en buen estado, sin cortes, grietas ni deformaciones que comprometan la estanqueidad. Reemplaza inmediatamente cualquier conector con sello dañado.
• Test de continuidad post-instalación: Antes de energizar el sistema, realiza un test de continuidad eléctrica entre los receptáculos del conector y los terminales del extremo opuesto del cable, verificando ausencia de cortocircuitos y correcta conexión de cada conductor.
• Combina con conector macho NEP: Si estás fabricando un cable troncal personalizado, utiliza el conector macho NEP correspondiente en el extremo opuesto del cable. Solartex ofrece ambos componentes en stock con compatibilidad verificada.
• Sella el último conector hembra con tapa final: Si este conector hembra queda como extremo libre del bus AC al finalizar la cadena de microinversores, séllalo siempre con una tapa final (end cap) NEP para garantizar protección IP68 del conector expuesto.
• Protecciones eléctricas según norma SEC: Recuerda que toda instalación con microinversores debe contar con protecciones de CA en el lado de salida (disyuntor magnetotérmico y diferencial) según el Pliego Técnico RIC N°15 de la SEC chilena.
• Mantención periódica recomendada: Inspecciona visualmente el estado de los conectores hembra al menos una vez al año durante las mantenciones del sistema, especialmente en zonas costeras o con condiciones climáticas extremas.
• Mantén conectores de repuesto: Para instaladores profesionales y sistemas medianos a grandes, se recomienda mantener al menos 2-4 conectores hembra NEP de repuesto en stock para reemplazo inmediato ante daños, reconfiguraciones o ampliaciones del arreglo.
• No reutilizar conectores con sellos comprometidos: Si un conector hembra ha sido manipulado múltiples veces o sus juntas tóricas presentan deformación visible, reemplázalo por uno nuevo. La integridad del sello es lo único que garantiza la protección IP68.

¿Por qué Comprar tu Conector Hembra NEP en Solartex?

En resumen, el Conector Hembra Original para Microinversores NEP es un componente crítico y certificado que toda instalación fotovoltaica profesional con microinversores NEP debe utilizar para garantizar protección IP68, vida útil prolongada del sistema, cumplimiento de las recomendaciones del fabricante y validez de la garantía de los microinversores instalados. Su compatibilidad nativa con toda la familia BDM de NEP (BDM-250, BDM-300, BDM-600, BDM-800, BDM-1200-WF, BDM-1600-WF y BDM-2000-WF), su construcción en plástico de ingeniería resistente a UV, sus sellos elastoméricos de doble junta tórica, su capacidad de corriente de 20A a 600V CA, su rango de temperatura operativa de -40°C a +90°C y sus certificaciones internacionales UL 1277, UL 44, UL 1581, NEC, IEC e IEEE lo posicionan como una solución integral para todas las condiciones climáticas del territorio chileno, desde la cordillera de Los Andes hasta el desierto de Atacama y el litoral pacífico. Combínalo con el conector macho NEP y la tapa final NEP para armar tus propios cables troncales personalizados a medida, garantizando flexibilidad de diseño y máxima eficiencia en costos. Con esta elección, instaladores profesionales, propietarios de sistemas residenciales y empresas con generación distribuida pueden estar seguros de utilizar componentes originales de la marca, manteniendo la integridad eléctrica y mecánica del sistema durante toda su vida útil. Disponible en Solartex con stock permanente, despacho rápido a todo Chile y soporte técnico especializado para verificar la compatibilidad con tu modelo específico de microinversor NEP.

Características Técnicas:
