Conector MC4 Cuadruple IP67

Conectores MC4 Cuádruples 4 a 1 IP67 con Certificación TÜV para Conexión Paralela de Paneles Solares

El Par de Conectores MC4 Cuádruples 4 a 1 IP67 es un componente eléctrico avanzado diseñado para crear conexiones paralelas múltiples entre paneles solares en sistemas fotovoltaicos, permitiendo combinar la corriente de cuatro paneles solares o cuatro strings independientes en un único cable de salida mediante un par de conectores premoldeados (un macho cuádruple con cuatro entradas hembra + una salida macho, y un hembra cuádruple con cuatro entradas macho + una salida hembra). Fabricados en plástico de ingeniería PPO de alta resistencia mecánica con contactos internos de cobre estañado de alta conductividad, este par de conectores cuádruples cuenta con grado de protección IP67, garantizando estanqueidad contra polvo y protección contra inmersión temporal en agua, suficiente para todas las condiciones climáticas habituales de instalaciones fotovoltaicas en techos y estructuras al exterior. Con tensión nominal de 1000V CC (TÜV) / 600V CC (UL), voltaje de prueba dieléctrica de 6 kV durante 1 minuto, resistencia de contacto extremadamente baja inferior a 0,5 mΩ, clasificación de inflamabilidad UL94 V-0 y rango de temperatura operativa de -40°C a +90°C, este par de conectores cuádruples ofrece la mejor relación calidad/funcionalidad para configuraciones de paralelo múltiple en sistemas fotovoltaicos residenciales medianos, comerciales y aplicaciones agroindustriales. Su diseño plug-and-play premoldeado con sistema de bloqueo positivo de carcasa con llave (keyed housing) permite simplemente enchufar los conectores existentes de los paneles solares sin necesidad de crimpar nada, reduciendo significativamente el tiempo de instalación y eliminando la necesidad de cajas combinadoras (string boxes) costosas que serían necesarias en sistemas convencionales con múltiples strings.

Versatilidad en Aplicaciones del Conector MC4 Cuádruple 4 a 1

El Par de Conectores MC4 Cuádruples 4 a 1 está diseñado para aplicaciones avanzadas de configuración paralela de paneles solares donde se requiere combinar la corriente de cuatro paneles solares o cuatro strings independientes en un único cable de salida hacia el inversor o controlador MPPT, todo sin necesidad de cajas combinadoras tradicionales. La gran ventaja frente a otros métodos de conexión paralela es que estos conectores vienen premoldeados con cables y conectores MC4 estándar instalados de fábrica, lo que significa que NO requieren crimpado, herramientas especiales ni preparación previa: simplemente se enchufan a los conectores existentes de los paneles solares. Su configuración 4-en-1 lo posiciona como la solución más eficiente para arreglos de tamaño medio donde la cantidad de paneles paralelos justifica una solución compacta y profesional. A continuación, las principales aplicaciones del par:

Principales aplicaciones:

• Conexión paralela de 4 paneles solares: Aplicación principal del MC4 cuádruple, donde combina la corriente de cuatro paneles solares idénticos en un único cable de salida, cuadruplicando efectivamente la corriente disponible mientras se mantiene la tensión.
• Conexión paralela de 4 strings fotovoltaicos: Combina cuatro strings de paneles solares conectados en serie con la misma tensión nominal, sumando sus corrientes en una sola salida hacia el inversor o controlador MPPT.
• Reemplazo de cajas combinadoras (string boxes) de 4 entradas: Solución compacta y plug-and-play que reemplaza cajas combinadoras tradicionales de 4 entradas + 1 salida en sistemas medianos, ahorrando significativamente costos de gabinete, cableado interno, prensacables y mano de obra.
• Sistemas residenciales medianos a grandes: Componente ideal para instalaciones residenciales con 4 paneles solares o 4 strings, comunes en techos amplios, parcelas con espacio disponible y sistemas de autoconsumo de mediana escala.
• Sistemas residenciales on-grid bajo Ley 21.118 (Net Billing): Componente compatible con instalaciones declaradas ante la SEC chilena bajo el Pliego Técnico RIC N°15, ideal para configurar arreglos con cuatro strings simples.
• Sistemas off-grid de mediana y alta escala: Excelente desempeño en sistemas autónomos donde se requiere combinar cuatro paneles solares en paralelo hacia un controlador MPPT con entrada única de alta corriente.
• Sistemas agrovoltaicos pequeños y medianos: Especialmente recomendados para instalaciones agroganaderas con 4 paneles solares para alimentar bombas de agua presurizadas, sistemas de riego, ordeñadoras o sistemas de monitoreo aislado.
• Vehículos recreativos premium y motorhomes grandes: Aplicación común en casas rodantes premium con techos amplios donde se instalan 4 paneles solares y se requiere combinarlos antes del controlador de carga MPPT.
• Sistemas marinos y embarcaciones grandes: Excelente desempeño en yates y embarcaciones con cuatro paneles solares en cubierta, aprovechando el espacio disponible para maximizar la generación.
• Estacionamientos solares (carports) pequeños: Aplicación ideal para combinar 4 paneles solares en estacionamientos solares de oficinas, locales comerciales pequeños y aplicaciones públicas.
• Ampliaciones de sistemas existentes: Solución ideal para evolucionar un sistema con 2 paneles a 4 paneles paralelos, sin necesidad de instalar caja combinadora adicional.
• Aplicaciones costeras y de ambiente salino: Protección IP67 frente a la niebla salina y aerosoles marinos del litoral chileno, evitando la corrosión de los contactos internos.
• Sistemas en zonas de alta radiación UV: Construcción con plástico PPO aditivado resistente a la radiación ultravioleta, ideal para instalaciones en el norte de Chile (Atacama, Antofagasta, Coquimbo) donde la exposición solar es extrema.

Función y Beneficios del Conector MC4 Cuádruple en Arreglos Solares

El Par de Conectores MC4 Cuádruples 4 a 1 cumple una función eléctrica avanzada en sistemas fotovoltaicos con configuraciones paralelas múltiples: combinar cuatro circuitos eléctricos independientes en un único circuito de salida (configuración suma de corrientes en paralelo de 4 paneles), todo dentro de un encapsulado hermético plug-and-play que protege la conexión de las condiciones ambientales adversas. La principal ventaja frente a soluciones convencionales (cajas combinadoras tradicionales) es la simplicidad radical de instalación: mientras una caja combinadora requiere gabinete, fusibles individuales, prensacables, cableado interno, conexiones a bornera y mano de obra de electricista certificado, el conector MC4 cuádruple ya viene premoldeado con cables y conectores MC4 estándar instalados de fábrica, lo que significa que la instalación se realiza simplemente enchufando los conectores a los paneles solares existentes (proceso que toma menos de 2 minutos para 4 paneles). Frente a la alternativa de cascadear múltiples conectores Y-Branch (2 a 1) en serie, el MC4 cuádruple reduce los puntos de falla potenciales, simplifica el diagrama del cableado y mejora la confiabilidad eléctrica del sistema al concentrar la combinación de corrientes en un único componente certificado. El par está compuesto por dos piezas complementarias: el conector “macho cuádruple” tiene cuatro entradas hembra (que se conectan a los conectores macho positivos de cuatro paneles solares) y una salida macho (que se conecta al cableado principal positivo del string), y el conector “hembra cuádruple” tiene cuatro entradas macho (que se conectan a los conectores hembra negativos de cuatro paneles solares) y una salida hembra (que se conecta al cableado principal negativo). Su característica más importante desde el punto de vista de seguridad es el sistema de bloqueo positivo de carcasa con llave (keyed housing) en cada uno de los puntos de conexión, que evita conexiones cruzadas accidentales entre cables de polaridad incorrecta. Los contactos internos están fabricados en cobre electrolítico de alta pureza con recubrimiento de estaño que garantiza una resistencia de contacto excepcionalmente baja (menor a 0,5 mΩ, significativamente mejor que el estándar de 5 mΩ habitual en MC4 genéricos), minimizando las pérdidas resistivas y el calentamiento del conector incluso bajo corrientes elevadas combinadas de hasta 200A teóricos (4 strings × 50A). Su diseño con juntas tóricas elastoméricas garantiza un grado de protección IP67, soportando inmersión temporal en agua a 1 metro de profundidad por 30 minutos sin permitir el ingreso de humedad. La carcasa de plástico PPO con aditivos UV y clasificación de inflamabilidad UL94 V-0 (autoextinguible) resiste la degradación por radiación solar durante más de 25 años. Su capacidad dieléctrica certificada con voltaje de prueba de 6 kV durante 1 minuto a 50 Hz garantiza aislamiento eléctrico de máxima seguridad en sistemas con tensión TÜV de 1000V CC. Es un componente que cumple con las normativas internacionales más exigentes: TÜV Rheinland (1000V CC), UL (600V CC) y CE.

Características Principales del Par MC4 Cuádruple 4 a 1

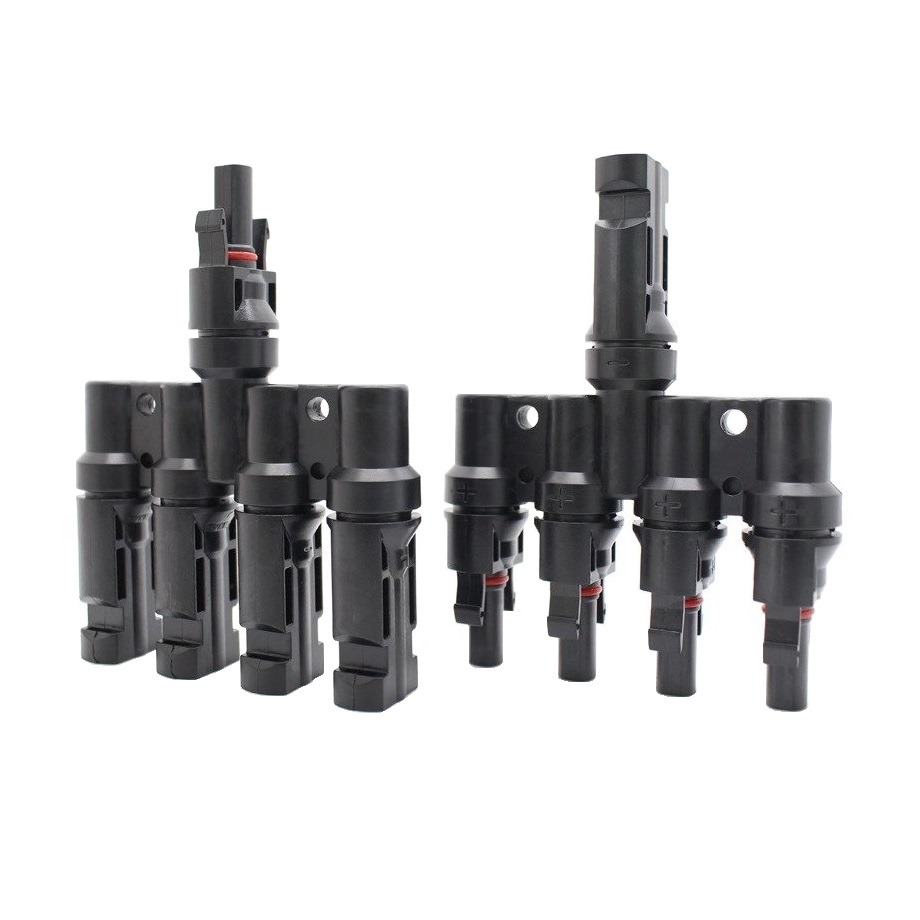

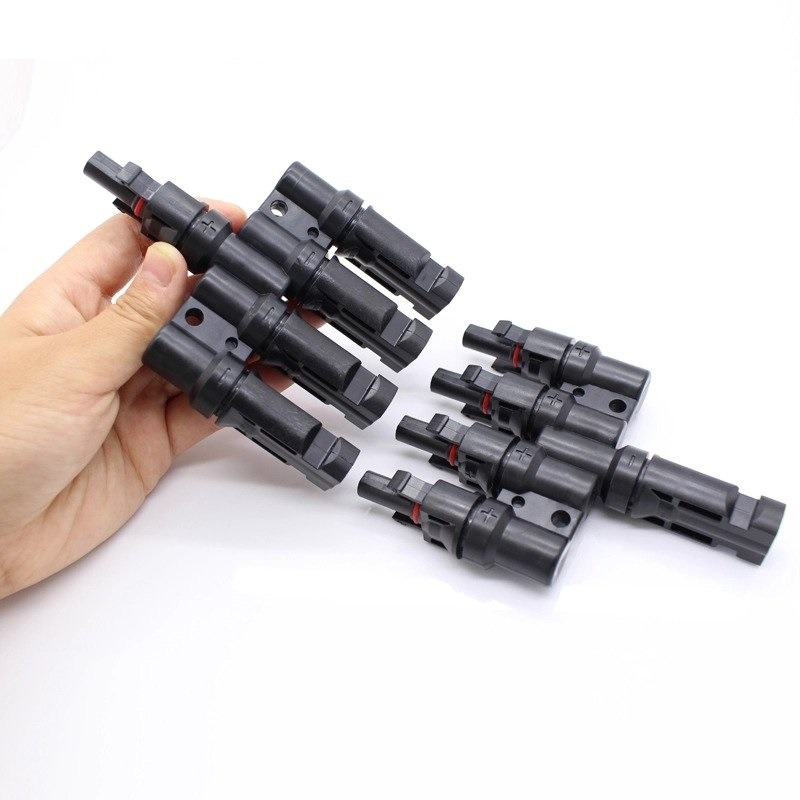

• Par completo cuádruple (1 macho cuádruple + 1 hembra cuádruple): Set incluye un conector macho cuádruple (4 entradas hembra + 1 salida macho) y un conector hembra cuádruple (4 entradas macho + 1 salida hembra), formando un par funcional listo para combinar 4 paneles en paralelo.
• Configuración 4 a 1 (combinación paralela múltiple): Combina las corrientes de cuatro paneles solares o cuatro strings independientes en un único cable de salida, cuadruplicando la corriente mientras mantiene la tensión nominal.
• Diseño premoldeado plug-and-play: Los conectores ya vienen con cables y conectores MC4 estándar instalados de fábrica, NO requiere crimpado ni herramientas MC4 especiales, instalación en minutos sin pinza crimpadora.
• Estándar de conexión MC4 universal: Compatible con paneles solares Canadian Solar, Jinko Solar, JA Solar, Trina Solar, Longi Solar, OSDA Solar, BYD, Risen Energy y todos los fabricantes que utilicen el estándar internacional MC4.
• Grado de protección IP67: Sello hermético certificado contra polvo total y contra inmersión temporal en agua a 1 metro de profundidad por 30 minutos, apto para todas las condiciones climáticas habituales en instalaciones fotovoltaicas exteriores.
• Tensión nominal TÜV 1000V CC / UL 600V CC: Apto para sistemas fotovoltaicos residenciales y comerciales estándar bajo certificación europea (1000V CC TÜV) o norteamericana (600V CC UL).
• Voltaje de prueba dieléctrica de 6 kV: Capacidad de aislamiento eléctrico certificada bajo prueba de 6 kV a 50 Hz durante 1 minuto, garantizando seguridad en sistemas residenciales y comerciales estándar.
• Resistencia de contacto excepcional inferior a 0,5 mΩ: Resistencia hasta 10 veces menor que conectores MC4 genéricos (típicamente 5 mΩ), garantizando pérdidas resistivas mínimas y máxima eficiencia eléctrica del sistema.
• Grado de contaminación 2: Apto para uso en interiores y exteriores con presencia normal de contaminación no conductiva.
• Clase de protección II (doble aislamiento): Diseño con doble aislamiento eléctrico para máxima seguridad contra contactos accidentales con partes energizadas.
• Compatibilidad con cables solares 2,5 a 6 mm²: Apto para cables fotovoltaicos H1Z2Z2-K de 2,5 mm² (14 AWG), 4 mm² (12 AWG) y 6 mm² (10 AWG), los más utilizados en instalaciones residenciales y comerciales.
• Diámetro de pin de contacto: 4 mm: Estándar internacional MC4 (Multi-Contact 4 mm) que garantiza compatibilidad con todos los conectores MC4 del mercado.
• Construcción en plástico PPO resistente a UV: Carcasa de polifenileno-éter modificado con aditivos estabilizadores UV que evitan la degradación por radiación solar durante toda la vida útil del sistema.
• Contactos de cobre estañado de alta conductividad: Pines y receptáculos fabricados en cobre electrolítico con recubrimiento de estaño, garantizando baja resistencia y mínimas pérdidas resistivas.
• Sistema de bloqueo positivo con carcasa con llave: Diseño “keyed housing” que evita conexiones accidentales con polaridad incorrecta, protegiendo contra cortocircuitos peligrosos.
• Sello con juntas tóricas + prensaestopas: Sellos de goma elastomérica que mantienen la estanqueidad incluso bajo ciclos térmicos extremos.
• Fuerza de inserción y retirada controlada: Inserción menor a 50N y retirada superior a 50N, garantizando una conexión firme pero desconectable cuando sea necesario.
• Resistencia a temperaturas extremas: Funcionamiento garantizado en rango de -40°C a +90°C, apto para todas las zonas climáticas de Chile, desde la cordillera hasta el desierto y el litoral.
• Clasificación de inflamabilidad UL94 V-0: Material autoextinguible que cumple con los más altos estándares de seguridad contra incendios.
• Resistencia a niebla salina y amoníaco: Materiales aptos para instalaciones en zonas costeras y aplicaciones agroganaderas donde la corrosión química es un factor crítico.
• Certificaciones internacionales: TÜV Rheinland, UL y CE, garantizando el cumplimiento de las normativas más exigentes del rubro fotovoltaico mundial.
• Vida útil estimada superior a 25 años: Construcción robusta diseñada para igualar o superar la vida útil de los propios paneles solares.

Beneficios de Elegir el Conector MC4 Cuádruple 4 a 1 para tu Sistema Solar

Optar por el Par de Conectores MC4 Cuádruples 4 a 1 IP67 con certificación TÜV y CE significa elegir la solución más rápida, económica y profesional para realizar conexiones paralelas de cuatro paneles solares o cuatro strings en sistemas fotovoltaicos residenciales medianos, comerciales y aplicaciones agroindustriales. Frente a la alternativa de instalar una caja combinadora (string box) con cuatro entradas y una salida, el MC4 cuádruple ofrece ventajas significativas: ahorro económico considerable de hasta 80% (una caja combinadora de 4 entradas cuesta varias veces más que un par MC4 cuádruple), simplificación radical de la instalación al eliminar la necesidad de gabinete, fusibles individuales, prensacables, cableado interno y mano de obra adicional, reducción del espacio físico ocupado en el techo o estructura, ausencia de mantenimiento periódico y eliminación del riesgo de fallas en el cableado interno de la caja. Frente a la alternativa de cascadear múltiples conectores Y-Branch (2 a 1) en serie, el MC4 cuádruple reduce los puntos de falla a una fracción, mejora la confiabilidad eléctrica al concentrar la combinación en un único componente certificado, y simplifica significativamente el diagrama de cableado del sistema. La resistencia de contacto excepcionalmente baja (menor a 0,5 mΩ, hasta 10 veces mejor que MC4 genéricos) es especialmente importante en configuraciones de 4 paneles paralelos donde la corriente combinada puede superar los 50A, garantizando mínimas pérdidas resistivas y ausencia de calentamiento incluso bajo operación continua a plena carga. Aunque parezca un accesorio menor frente al costo de los paneles solares y el inversor, utilizar conectores cuádruples genéricos no certificados puede tener consecuencias graves a mediano y largo plazo: pérdida de estanqueidad que provoca cortocircuitos costosos, sobrecalentamiento por mal contacto eléctrico que puede generar arco eléctrico (arc fault) y eventualmente incendios, degradación acelerada por radiación UV, pérdida de la garantía del fabricante de los paneles solares al considerarse “instalación con componentes no autorizados”, e incluso rechazo de la inspección de la SEC chilena al no cumplir con los requisitos del Pliego Técnico RIC N°15 que exige conectores con certificación TÜV o UL. Esta combinación de calidad, certificación, simplicidad y precio competitivo entrega máxima tranquilidad tanto para instaladores profesionales como para autoinstaladores DIY avanzados.

Consejos Clave para su Correcta Instalación:

• Verifica que los 4 paneles sean idénticos: En conexiones paralelas, los cuatro paneles solares deben tener exactamente la misma tensión nominal (Voc/Vmp), modelo, fabricante y preferentemente misma orientación para evitar desbalances de tensión que generan corrientes circulantes peligrosas.
• NUNCA conectes paneles de tensiones diferentes: Conectar paneles con Voc distintos en paralelo provoca que el panel de mayor tensión “alimente” a los de menor tensión, dañando todos los módulos y reduciendo dramáticamente la generación.
• Verifica la corriente combinada de salida: Calcula la suma de las corrientes Imp de los cuatro paneles paralelos (4 × Imp del panel) y verifica que el cable de salida tenga capacidad suficiente. Para corrientes superiores a 30A, usa cable solar de 6 mm² (10 AWG) en la salida.
• Considera fusibles DC OBLIGATORIOS: En configuraciones con 4 paneles o strings paralelos, ES OBLIGATORIO instalar fusibles DC en cada string antes del conector cuádruple para protección contra corrientes inversas. Sin fusibles, una falla en un string podría hacer que los otros tres descarguen su corriente combinada sobre el string defectuoso, dañando los paneles.
• NUNCA desconectar bajo carga: Los conectores MC4 NO deben desconectarse cuando hay corriente fluyendo, ya que se genera arco eléctrico que funde los contactos. Siempre desenergiza el sistema (cubre los paneles o usa el seccionador DC) antes de desconectar.
• Usa la herramienta MC4 para desconectar: Los conectores cuentan con bloqueo positivo de seguridad que requiere una llave o pinza MC4 específica para liberar el clip y permitir el desacople.
• Verifica polaridad antes de conectar: Confirma siempre que el conector macho cuádruple corresponda al polo positivo (+) y el hembra cuádruple al negativo (-) del cableado, según el código de colores del cable solar.
• Cable de salida de mayor calibre: Como el cable de salida transmite la suma de corrientes de los cuatro paneles, usa preferentemente cable solar de 6 mm² (10 AWG) en la salida para garantizar la capacidad de corriente sin sobrecalentamiento.
• Tensión total del string: Recuerda que la tensión nominal máxima del conector es 1000V CC (TÜV) / 600V CC (UL). Verifica que la tensión de circuito abierto de tus strings (Voc × n° paneles en serie) no supere estos límites.
• Protecciones DC obligatorias según norma SEC: Recuerda instalar fusibles DC, descargadores de sobretensión Tipo II y disyuntor DC entre paneles e inversor según el Pliego Técnico RIC N°15 de la SEC chilena.
• No mezcles marcas diferentes: Aunque el estándar MC4 es universal, evita mezclar conectores de diferentes fabricantes en un mismo punto. Usa siempre el mismo tipo y marca para garantizar compatibilidad mecánica perfecta.
• Considera redistribución del cableado: Si los 4 paneles están muy separados entre sí, considera la longitud de los cables premoldeados del conector cuádruple para asegurar que alcanzan a cada panel sin tensiones mecánicas excesivas.
• Inspección periódica recomendada: Verifica visualmente el estado de los conectores cuádruples al menos una vez al año durante mantenciones, especialmente en zonas costeras o con condiciones climáticas extremas.
• Mantén stock de repuesto: Para instaladores profesionales y dueños de sistemas medianos, se recomienda mantener al menos 1-2 pares cuádruples de repuesto para reemplazo inmediato ante daños o reconfiguraciones.

¿Por qué Comprar tu Conector MC4 Cuádruple 4 a 1 en Solartex?

En resumen, el Par de Conectores MC4 Cuádruples 4 a 1 IP67 con certificación TÜV y CE es la solución más rápida, económica y plug-and-play para combinar cuatro paneles solares o cuatro strings en paralelo dentro de sistemas fotovoltaicos residenciales medianos, comerciales y aplicaciones agroindustriales. Su diseño premoldeado sin necesidad de crimpado, su tensión nominal TÜV 1000V CC / UL 600V CC, su voltaje de prueba dieléctrica de 6 kV, su sistema de bloqueo positivo con carcasa con llave, su sello hermético IP67, sus contactos de cobre estañado con resistencia de contacto excepcional inferior a 0,5 mΩ, su clasificación de inflamabilidad UL94 V-0, su clase de protección II (doble aislamiento) y su rango de temperatura operativa de -40°C a +90°C lo posicionan como una solución integral para todas las condiciones climáticas del territorio chileno, desde la cordillera de Los Andes hasta el desierto de Atacama y el litoral pacífico. Reemplaza eficazmente cajas combinadoras de 4 entradas con una solución hasta 80% más económica y prácticamente sin mantenimiento. Para sistemas más pequeños con 2 o 3 strings paralelos, complementa con conectores Y-Branch (2 a 1) o T4 CROSS (3 a 1) también disponibles en Solartex. Combínalo con cable solar H1Z2Z2-K de 6 mm², paneles solares de marcas Tier 1 (Canadian Solar, Jinko, OSDA), inversores adecuados al voltaje del string, fusibles DC obligatorios y protecciones DC para armar instalaciones profesionales certificadas bajo la normativa SEC chilena. Con esta elección, instaladores profesionales, propietarios de sistemas residenciales medianos, autoinstaladores DIY avanzados, agricultores con sistemas solares de bombeo medianos y empresas con generación distribuida pueden estar seguros de utilizar componentes de calidad certificada, manteniendo la integridad eléctrica del sistema durante toda su vida útil. Disponible en Solartex con stock permanente, despacho rápido a todo Chile y soporte técnico especializado para verificar la compatibilidad con tu cable solar y tus paneles fotovoltaicos.

Características Técnicas:
