Conectores MC4 Dobles 2 a 1 IP68

Conectores MC4 Dobles Y-Branch 2 a 1 IP68 para Conexión Paralela de Paneles Solares

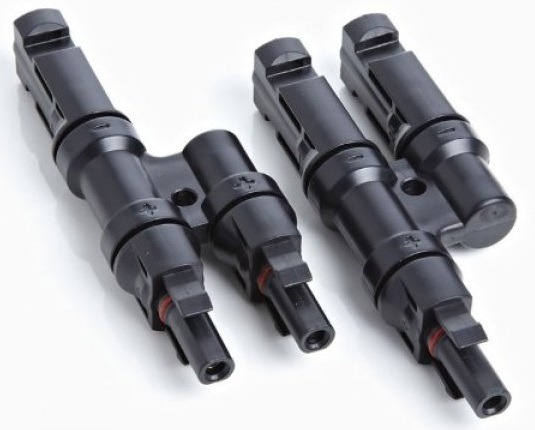

El Par de Conectores MC4 Dobles Y-Branch 2 a 1 es un componente eléctrico esencial diseñado para crear conexiones paralelas directas entre paneles solares en sistemas fotovoltaicos, permitiendo combinar la corriente de dos paneles o dos strings independientes en un único cable de salida mediante un par de conectores premoldeados (un macho doble con dos entradas hembra + una salida macho, y un hembra doble con dos entradas macho + una salida hembra). Fabricados en plástico de ingeniería PPO de alta resistencia mecánica con contactos internos de cobre estañado de alta conductividad, este par de conectores Y-branch cuenta con grado de protección IP68, garantizando estanqueidad total contra polvo, humedad, lluvia, nieve, radiación UV y agentes corrosivos durante toda la vida útil del sistema. Con tensión nominal de hasta 1500V CC, corriente de hasta 50A para cables de 4-6 mm², resistencia de contacto inferior a 5 mΩ y certificaciones TÜV y CE bajo el estándar IEC 62852, este par de conectores Y-branch es la solución más rápida, económica y profesional para realizar conexiones paralelas de paneles solares sin necesidad de cajas combinadoras (string boxes) costosas ni cableado complejo adicional. Su diseño plug-and-play premoldeado con sistema de bloqueo positivo de carcasa con llave (keyed housing) permite simplemente enchufar los conectores existentes de los paneles solares sin necesidad de crimpar nada, reduciendo significativamente el tiempo de instalación. Ideal para configuraciones residenciales con dos paneles solares, sistemas off-grid de pequeña y mediana escala, ampliaciones de arreglos existentes y proyectos DIY (autoinstalación), estos conectores son aptos para todas las condiciones climáticas del territorio chileno, desde la cordillera de Los Andes hasta el desierto de Atacama y el litoral pacífico.

Versatilidad en Aplicaciones de los Conectores MC4 Dobles Y-Branch

El Par de Conectores MC4 Dobles Y-Branch está diseñado específicamente para aplicaciones donde se requiere combinar la corriente de dos paneles solares o dos strings independientes en un único cable de salida hacia el inversor o controlador MPPT, sin necesidad de cajas combinadoras. La gran ventaja frente al conector T4 TEE tradicional es que estos conectores vienen premoldeados con cables y conectores MC4 estándar ya instalados de fábrica, lo que significa que NO requieren crimpado, herramientas especiales ni preparación previa: simplemente se enchufan a los conectores existentes de los paneles solares. A continuación, las principales aplicaciones del par:

Principales aplicaciones:

• Conexión paralela de 2 paneles solares: Aplicación principal del Y-Branch, donde permite combinar la corriente de dos paneles solares idénticos en un único cable de salida, duplicando efectivamente la corriente disponible mientras se mantiene la tensión.
• Conexión paralela de 2 strings fotovoltaicos: Combina dos strings de paneles solares conectados en serie con la misma tensión nominal, sumando sus corrientes en una sola salida hacia el inversor o controlador MPPT.
• Reemplazo de cajas combinadoras (string boxes) de 2 entradas: Solución compacta y plug-and-play que reemplaza cajas combinadoras tradicionales de 2 entradas + 1 salida en sistemas residenciales pequeños y medianos, ahorrando significativamente costos.
• Sistemas residenciales pequeños y medianos: Componente ideal para instalaciones residenciales con 2 paneles solares o 2 strings simples, comunes en parcelas, casas de fin de semana, cabañas y sistemas de autoconsumo básico.
• Sistemas residenciales on-grid bajo Ley 21.118 (Net Billing): Componente compatible con instalaciones declaradas ante la SEC chilena bajo el Pliego Técnico RIC N°15, ideal para configurar arreglos con dos strings simples.
• Sistemas off-grid pequeños y medianos: Excelente desempeño en sistemas autónomos para cabañas, motorhomes, embarcaciones y aplicaciones aisladas con bancos de baterías, donde se conectan 2 paneles solares en paralelo a un controlador MPPT.
• Vehículos recreativos (RV) y motorhomes: Aplicación común en casas rodantes, autocaravanas y vehículos camper donde se instalan 2 paneles solares en el techo y se requiere combinarlos antes del controlador de carga.
• Sistemas marinos y embarcaciones: Excelente desempeño en barcos, yates y embarcaciones con dos paneles solares en cubierta, donde el ambiente salino exige conectores con protección anticorrosiva certificada IP68.
• Ampliaciones de sistemas existentes: Solución ideal para agregar un segundo panel solar a un sistema ya instalado de un solo panel, sin necesidad de instalar caja combinadora ni cableado adicional complejo.
• Proyectos DIY (autoinstalación): Ideal para hobbistas, instaladores principiantes y proyectos de bricolaje solar que requieren conectores plug-and-play sin necesidad de pinza crimpadora MC4 ni preparación de cables.
• Sistemas agrovoltaicos pequeños: Especialmente recomendados para instalaciones agroganaderas pequeñas donde 2 paneles solares alimentan bombas de agua, cercos eléctricos o sistemas de monitoreo aislado.
• Aplicaciones costeras y de ambiente salino: Protección crítica frente a la niebla salina y aerosoles marinos del litoral chileno, evitando la corrosión de los contactos internos.
• Sistemas en zonas de alta radiación UV: Construcción con plástico PPO aditivado resistente a la radiación ultravioleta, ideal para instalaciones en el norte de Chile (Atacama, Antofagasta, Coquimbo).

Función y Beneficios de los Conectores MC4 Dobles Y-Branch

El Par de Conectores MC4 Dobles Y-Branch cumple una función eléctrica fundamental en sistemas fotovoltaicos con configuración paralela: combinar dos circuitos eléctricos independientes en un único circuito de salida (configuración suma de corrientes en paralelo), todo dentro de un encapsulado hermético plug-and-play que protege la conexión de las condiciones ambientales adversas. La principal ventaja frente al conector T4 TEE tradicional es la simplicidad de instalación: mientras el T4 TEE requiere crimpado profesional con pinza MC4 certificada, pelado preciso del cable y test de tracción, el Y-Branch ya viene premoldeado con cables y conectores MC4 estándar instalados de fábrica, lo que significa que la instalación se realiza simplemente enchufando los conectores a los paneles solares existentes (en menos de 30 segundos por panel). El par está compuesto por dos piezas complementarias: el conector “macho doble” tiene dos entradas hembra (que se conectan a los conectores macho positivos de dos paneles solares) y una salida macho (que se conecta al cableado principal positivo del string), y el conector “hembra doble” tiene dos entradas macho (que se conectan a los conectores hembra negativos de dos paneles solares) y una salida hembra (que se conecta al cableado principal negativo del string). Esta configuración permite combinar las corrientes positivas y negativas de dos paneles solares en paralelo de forma simétrica y profesional. Su característica más importante desde el punto de vista de seguridad es el sistema de bloqueo positivo de carcasa con llave (keyed housing) en cada uno de los puntos de conexión, que evita conexiones cruzadas accidentales entre cables de polaridad incorrecta, situación que podría generar cortocircuitos peligrosos en sistemas con tensiones DC elevadas (hasta 1500V). Los contactos internos están fabricados en cobre electrolítico de alta pureza con recubrimiento de estaño que garantiza baja resistencia de contacto (menor a 5 mΩ), minimizando las pérdidas resistivas y el calentamiento del conector incluso bajo corriente continua de hasta 50A. Su diseño con juntas tóricas de goma elastomérica garantiza un grado de protección IP68 superior al estándar IP67 común en conectores genéricos, soportando inmersión continua en agua sin permitir el ingreso de humedad. La carcasa de plástico PPO con aditivos UV y clasificación de inflamabilidad UL94 V-0 (autoextinguible) resiste la degradación por radiación solar durante más de 25 años. Su capacidad dieléctrica certificada con voltaje de prueba de 8 kV durante 1 minuto a 50 Hz garantiza aislamiento eléctrico de máxima seguridad, mientras que su grado de sobretensión CAT III / 2 lo hace apto para instalaciones expuestas a fenómenos atmosféricos como tormentas eléctricas. Es un componente que cumple con las normativas internacionales más exigentes: IEC 62852, TÜV Rheinland y CE.

Características Principales del Par MC4 Y-Branch 2 a 1

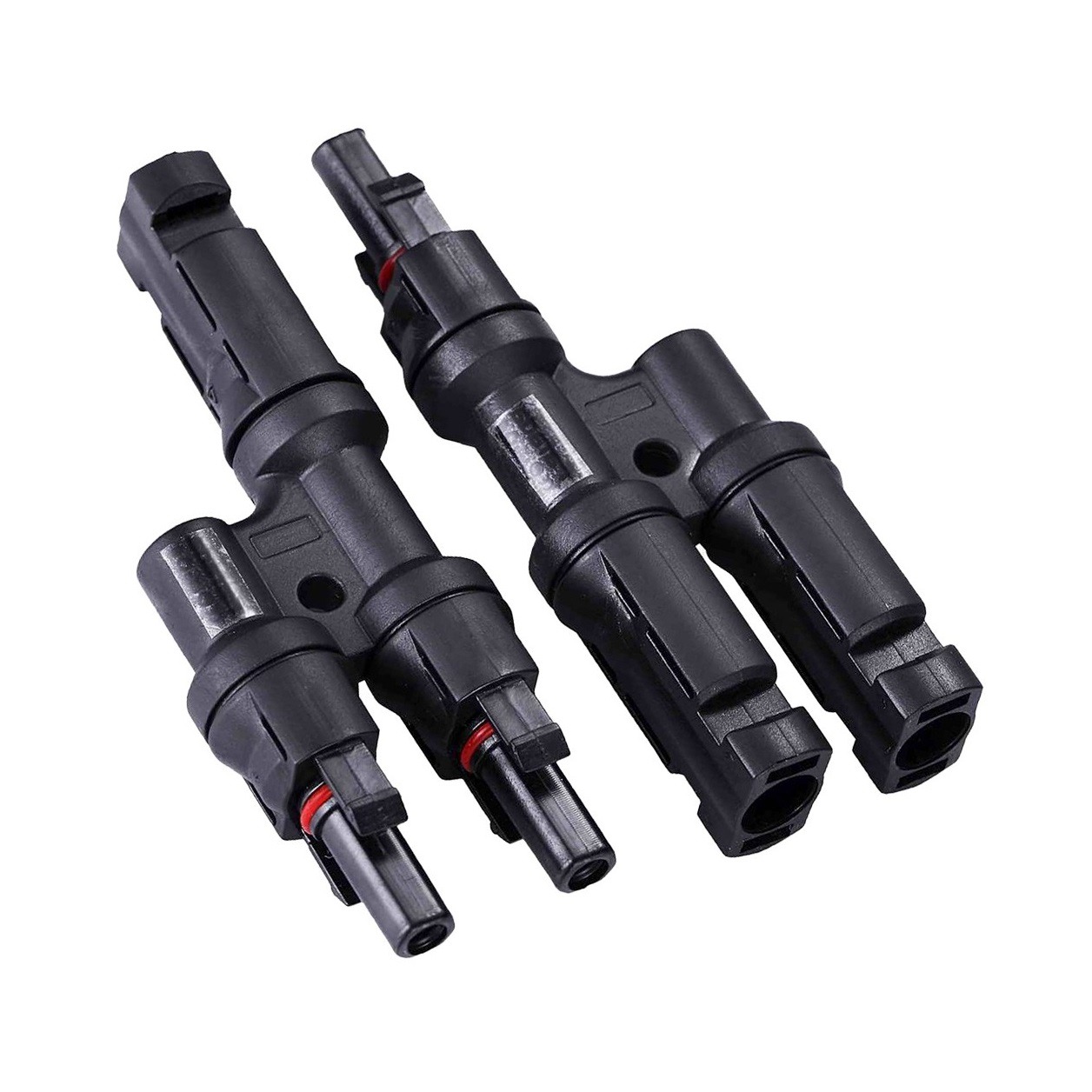

• Par completo Y-Branch (1 macho doble + 1 hembra doble): Set incluye un conector macho doble (2 entradas hembra + 1 salida macho) y un conector hembra doble (2 entradas macho + 1 salida hembra), formando un par funcional listo para combinar 2 paneles en paralelo.
• Configuración 2 a 1 (combinación paralela): Combina las corrientes de dos paneles solares o dos strings independientes en un único cable de salida, duplicando la corriente mientras mantiene la tensión nominal del string.
• Diseño premoldeado plug-and-play: Los conectores ya vienen con cables y conectores MC4 estándar instalados de fábrica, NO requiere crimpado ni herramientas MC4 especiales, instalación en segundos.
• Estándar de conexión MC4 universal: Compatible con paneles solares Canadian Solar, Jinko Solar, JA Solar, Trina Solar, Longi Solar, OSDA Solar, BYD, Risen Energy, Renogy y todos los fabricantes que utilicen el estándar internacional MC4.
• Grado de protección IP68: Sello hermético certificado contra polvo total y contra inmersión continua en agua, garantizando estanqueidad superior al estándar IP67 habitual en conectores genéricos.
• Tensión nominal de 1000V / 1500V CC: Apto para sistemas fotovoltaicos modernos con tensiones de string elevadas, reduciendo cableado DC y costos de balance de sistema (BOS).
• Corriente nominal según calibre del cable: 30A para cables de 2,5 mm² (14 AWG) y 50A para cables de 4 mm² y 6 mm² (12 AWG y 10 AWG) en la salida combinada.
• Voltaje de prueba dieléctrica de 8 kV: Capacidad de aislamiento eléctrico certificada bajo prueba de 8 kV a 50 Hz durante 1 minuto, garantizando seguridad en sistemas con altas tensiones.
• Resistencia de contacto inferior a 5 mΩ: Garantiza pérdidas resistivas mínimas y máxima eficiencia eléctrica del sistema.
• Grado de sobretensión CAT III / 2: Apto para instalaciones expuestas a sobretensiones atmosféricas y conmutaciones en la red eléctrica.
• Compatibilidad con cables solares 2,5 a 6 mm²: Apto para cables fotovoltaicos H1Z2Z2-K de 2,5 mm² (14 AWG), 4 mm² (12 AWG) y 6 mm² (10 AWG).
• Construcción en plástico PPO resistente a UV: Carcasa de polifenileno-éter modificado con aditivos estabilizadores UV que evitan la degradación por radiación solar.
• Contactos de cobre estañado de alta conductividad: Pines y receptáculos fabricados en cobre electrolítico con recubrimiento de estaño, baja resistencia de contacto y mínimas pérdidas resistivas.
• Sistema de bloqueo positivo con carcasa con llave: Diseño “keyed housing” que evita conexiones accidentales con polaridad incorrecta, protegiendo contra cortocircuitos peligrosos.
• Múltiples ciclos de enchufe-desenchufe: Diseño que permite múltiples ciclos de inserción y retirada sin perder estanqueidad ni propiedades de contacto, apto para mantenciones y reconfiguraciones.
• Fuerza de inserción y retirada controlada: Inserción máxima de 50N y retirada mínima de 50N, conexión firme pero desconectable cuando sea necesario.
• Resistencia a temperaturas extremas: Funcionamiento garantizado en rango de -40°C a +85°C, apto para todas las zonas climáticas de Chile.
• Clasificación de inflamabilidad UL94 V-0: Material autoextinguible que cumple con los más altos estándares de seguridad contra incendios.
• Resistencia a niebla salina y amoníaco: Apto para instalaciones en zonas costeras y aplicaciones agroganaderas.
• Certificaciones internacionales: TÜV Rheinland, CE e IEC 62852, garantizando cumplimiento de normativas más exigentes del rubro fotovoltaico mundial.
• Vida útil estimada superior a 25 años: Construcción robusta diseñada para igualar o superar la vida útil de los propios paneles solares Tier 1.

Beneficios de Elegir los Conectores MC4 Dobles Y-Branch para tu Sistema Solar

Optar por el Par de Conectores MC4 Dobles Y-Branch IP68 con certificación TÜV y CE significa elegir la solución más rápida, económica y profesional para realizar conexiones paralelas de dos paneles solares o dos strings en sistemas fotovoltaicos residenciales pequeños y medianos. Frente a la alternativa de instalar una caja combinadora (string box) con dos entradas y una salida, el Y-Branch ofrece ventajas significativas: ahorro económico considerable (una caja combinadora cuesta entre 5 y 10 veces más que un par Y-Branch), simplificación radical de la instalación al eliminar la necesidad de gabinete, fusibles individuales, prensacables, cableado interno y mano de obra adicional, reducción del espacio físico ocupado en el techo o estructura, y ausencia de mantenimiento periódico. Frente a la alternativa de usar un conector T4 TEE tradicional, el Y-Branch ofrece la ventaja de NO requerir crimpado profesional con herramientas MC4 certificadas, lo que lo hace ideal para autoinstaladores DIY, instaladores principiantes o trabajos rápidos donde no se dispone de pinza crimpadora MC4. La instalación se realiza simplemente enchufando los conectores existentes de los paneles solares a las entradas del Y-Branch (proceso que toma menos de 1 minuto por par), garantizando una conexión profesional certificada sin riesgo de fallas por crimpado defectuoso. Aunque parezca un accesorio menor frente al costo de los paneles solares y el inversor, utilizar conectores Y-Branch genéricos no certificados puede tener consecuencias graves a mediano y largo plazo: pérdida de estanqueidad que provoca cortocircuitos costosos, sobrecalentamiento por mal contacto eléctrico que puede generar arco eléctrico (arc fault) y eventualmente incendios, degradación acelerada por radiación UV, pérdida de la garantía del fabricante de los paneles solares, e incluso rechazo de la inspección de la SEC chilena al no cumplir con los requisitos del Pliego Técnico RIC N°15 que exige conectores con certificación TÜV o UL. Esta combinación de calidad, certificación, simplicidad y precio competitivo entrega máxima tranquilidad tanto para instaladores profesionales como para autoinstaladores DIY, asegurando que cada conexión paralela del arreglo mantenga su integridad eléctrica y mecánica durante toda su vida útil.

Consejos Clave para su Correcta Instalación:

• Verifica que ambos paneles sean idénticos: En conexiones paralelas, los dos paneles solares deben tener exactamente la misma tensión nominal (Voc/Vmp), modelo, fabricante y preferentemente misma orientación para evitar desbalances de tensión que generan corrientes circulantes peligrosas.
• NUNCA conectes paneles de tensiones diferentes: Conectar paneles con Voc distintos en paralelo provoca que el panel de mayor tensión “alimente” al de menor tensión, dañando ambos módulos y reduciendo dramáticamente la generación.
• Verifica la corriente combinada de salida: Calcula la suma de las corrientes Imp de los dos paneles paralelos y verifica que no supere los 50A nominales del Y-Branch ni la capacidad del cable de salida (4-6 mm²).
• NUNCA desconectar bajo carga: Los conectores MC4 Y-Branch NO deben desconectarse cuando hay corriente fluyendo, ya que se genera arco eléctrico que funde los contactos. Siempre desenergiza el sistema (cubre los paneles) antes de desconectar.
• Usa la herramienta MC4 para desconectar: Los conectores cuentan con bloqueo positivo de seguridad que requiere una llave o pinza MC4 específica para liberar el clip y permitir el desacople.
• Verifica polaridad antes de conectar: Confirma siempre que el conector macho doble corresponda al polo positivo (+) y el hembra doble al negativo (-) del cableado, según el código de colores del cable solar.
• Considera fusibles DC para configuraciones de 3+ paneles: Si en el futuro planeas combinar el Y-Branch con más paneles o convertirlo en un arreglo paralelo más grande, considera instalar fusibles DC en cada string para protección contra corrientes inversas.
• Para más de 2 paneles paralelos, usa T4 CROSS: Si necesitas combinar 3 strings en paralelo, complementa con un conector T4 CROSS (X-Branch de 4 vías) disponible también en Solartex, en lugar de cascadear múltiples Y-Branch en serie.
• Cable de salida de mayor calibre: Como el cable de salida transmite la suma de corrientes de los dos paneles, considera usar cable solar de 6 mm² (10 AWG) en la salida si la corriente combinada supera los 30A.
• Protecciones DC obligatorias según norma SEC: Recuerda instalar descargadores de sobretensión Tipo II y disyuntor DC entre paneles e inversor según el Pliego Técnico RIC N°15 de la SEC chilena.
• No mezcles marcas diferentes: Aunque el estándar MC4 es universal, evita mezclar conectores de diferentes fabricantes en un mismo punto. Usa siempre el mismo tipo y marca para garantizar compatibilidad mecánica perfecta.
• Inspección periódica recomendada: Verifica visualmente el estado de los conectores Y-Branch al menos una vez al año durante mantenciones, especialmente en zonas costeras o con condiciones climáticas extremas.
• Mantén stock de repuesto: Para autoinstaladores y dueños de sistemas pequeños, se recomienda mantener al menos 1-2 pares Y-Branch de repuesto para reemplazo inmediato ante daños o ampliaciones.

¿Por qué Comprar tu Par MC4 Y-Branch en Solartex?

En resumen, el Par de Conectores MC4 Dobles Y-Branch IP68 con certificación TÜV y CE es la solución más rápida, económica y plug-and-play para combinar dos paneles solares o dos strings en paralelo dentro de sistemas fotovoltaicos residenciales, off-grid y aplicaciones móviles. Su diseño premoldeado sin necesidad de crimpado, su tensión nominal de 1500V CC, corriente de hasta 50A, sistema de bloqueo positivo con carcasa con llave, voltaje de prueba dieléctrica de 8 kV, sello hermético IP68, contactos de cobre estañado de baja resistencia (< 5 mΩ) y rango de temperatura operativa de -40°C a +85°C lo posicionan como una solución integral para todas las condiciones climáticas del territorio chileno. Reemplaza eficazmente cajas combinadoras de 2 entradas con una solución hasta 80% más económica y prácticamente sin mantenimiento. Para sistemas más complejos con 3 strings paralelos, complementa con el conector T4 CROSS (X-Branch) también disponible en Solartex. Combínalo con cable solar H1Z2Z2-K, paneles solares de marcas Tier 1 (Canadian Solar, Jinko, OSDA), microinversores o controladores MPPT, y protecciones DC para armar instalaciones profesionales certificadas bajo la normativa SEC chilena. Con esta elección, instaladores profesionales, propietarios de sistemas residenciales pequeños, autoinstaladores DIY, dueños de motorhomes y embarcaciones, y aplicaciones agrovoltaicas pequeñas pueden estar seguros de utilizar componentes de calidad certificada, manteniendo la integridad eléctrica del sistema durante toda su vida útil. Disponible en Solartex con stock permanente, despacho rápido a todo Chile y soporte técnico especializado para verificar la compatibilidad con tu cable solar y tus paneles fotovoltaicos.
