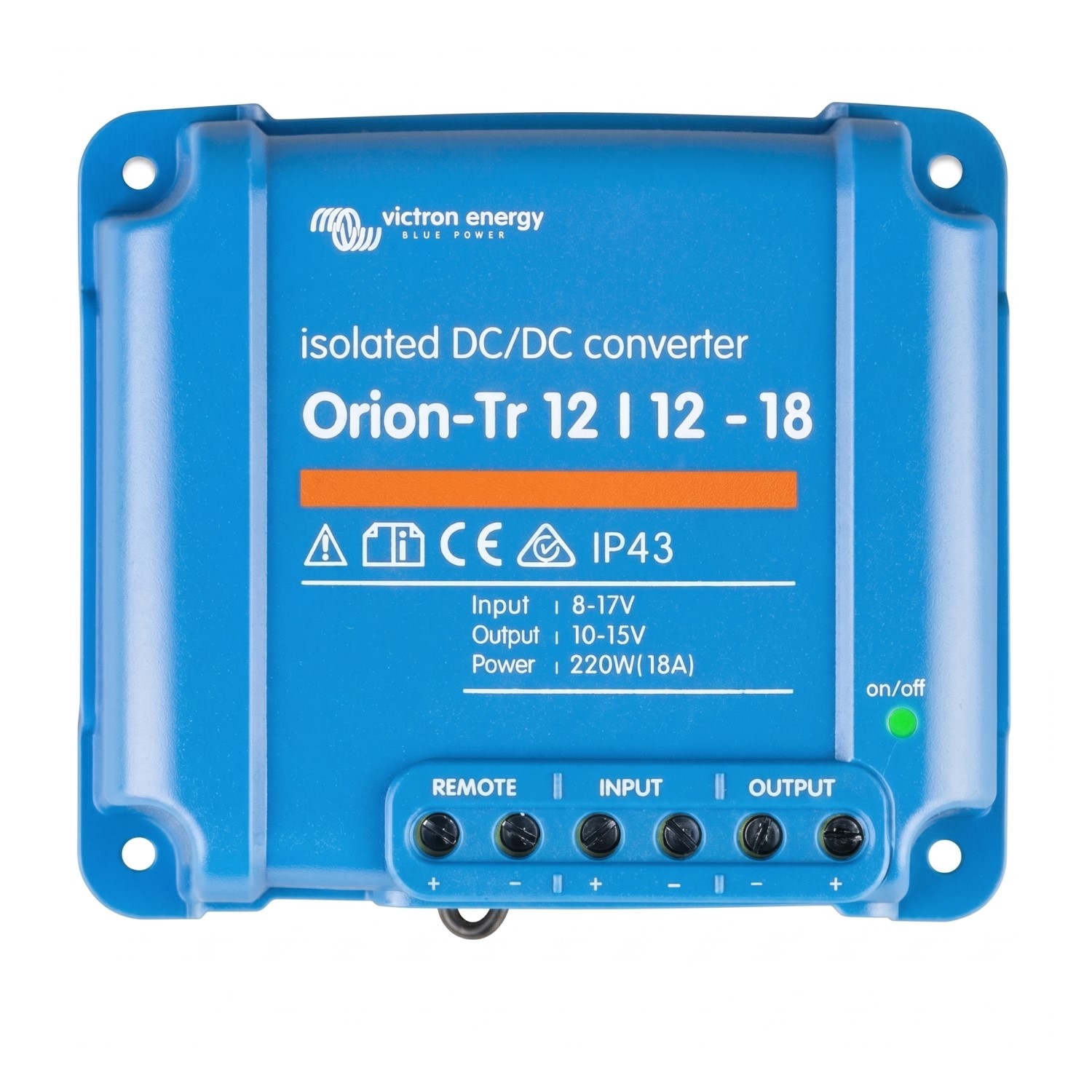

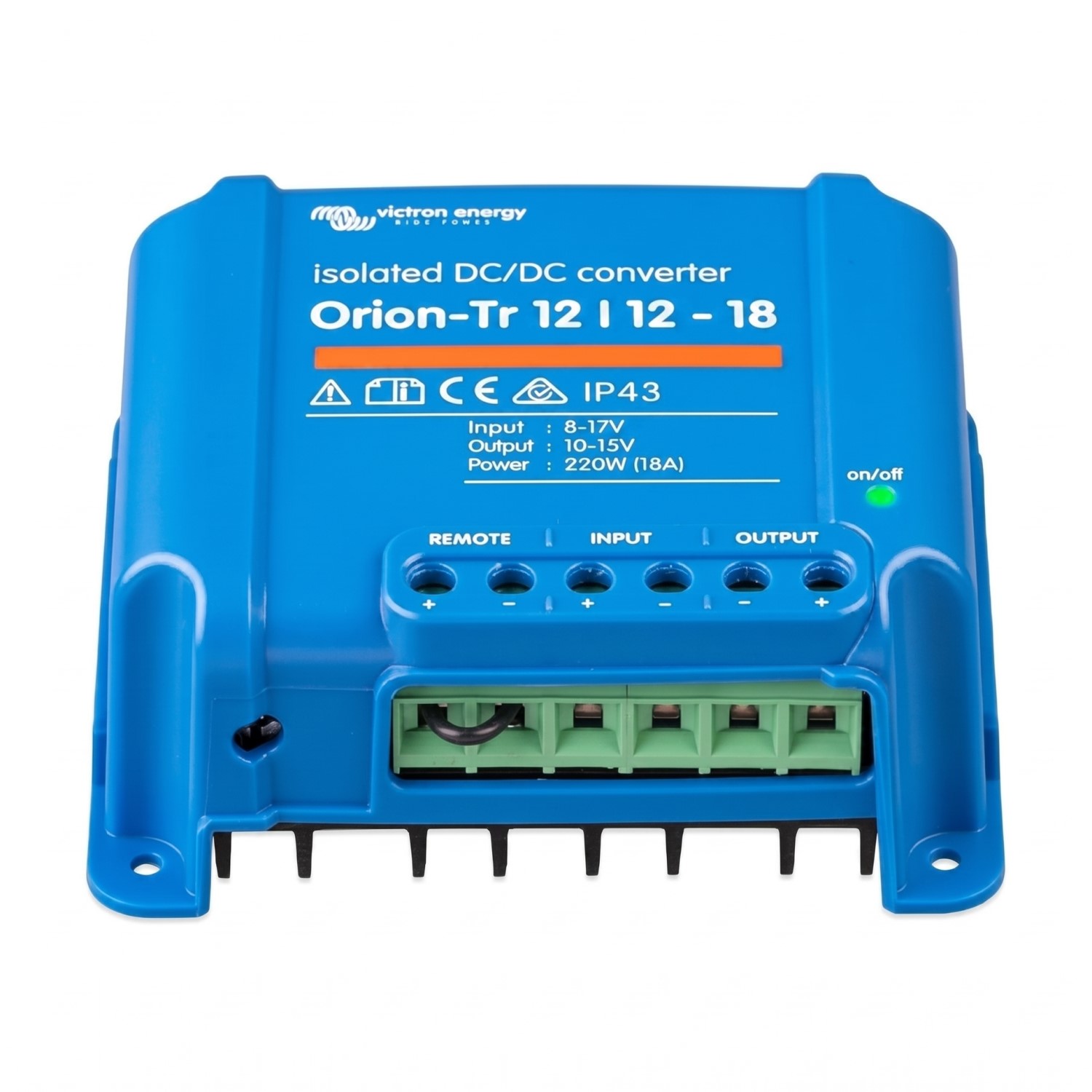

Convertidor DC/DC Orion-Tr 12V a 12V 18A Aislado IP43

Convertidor DC/DC Victron Orion-Tr 12/12-18A | 220W – Galvánicamente Aislado – IP43

El convertidor CC/CC Victron Orion-Tr 12/12-18A es un convertidor aislado de 220W diseñado para aplicaciones donde se requiere una separación galvánica estricta entre el sistema de entrada y el de salida. Fabricado por Victron Energy (Países Bajos), este equipo incorpora aislamiento galvánico de 200V entre entrada, salida y carcasa, una tensión de salida ajustable de 10-15V (también utilizable como cargador de baterías), protección IP43, bornes de tornillo para conexión sin herramientas especiales y entrega 18A continuos a 40°C con picos de hasta 25A. Es la solución profesional ideal para sistemas marinos, industriales y de telecomunicaciones donde se necesita eliminar bucles de tierra (ground loops), proteger equipos sensibles e integrar circuitos con diferentes referencias de masa.

Características Destacadas

• Convertidor DC-DC galvánicamente aislado: 200V de aislamiento entre entrada, salida y carcasa.
• Tensión de salida ajustable mediante potenciómetro: rango 10-15V (función dual como convertidor o cargador de baterías).
• Corriente de salida continua: 18A a 40°C (potencia continua 220W) con picos hasta 25A durante 10 segundos.
• Función Buck-Boost automática: mantiene la tensión de salida estable dentro de todo el rango de entrada (8-17V).
• Apto para uso como cargador de baterías: ideal para cargar baterías de servicio o arranque de 12V en sistemas con masas independientes.
• Control On/Off remoto: permite encender/apagar mediante un interruptor de baja potencia o sincronizado con la llave de arranque del motor.
• Conexión en paralelo ilimitada para incrementar la corriente de salida según necesidad.
• Protección IP43 (instalando con bornes orientados hacia abajo): apto para entornos con polvo y salpicaduras.
• Bornes de tornillo robustos: no requieren herramientas especiales para instalación, admiten cables hasta 16 mm² (AWG6).
• Protección contra altas temperaturas: reduce automáticamente la corriente de salida si la temperatura ambiente sube.
• A prueba de cortocircuitos con reducción de corriente y reinicio automático.
• Fusible de entrada integrado (no reemplazable) para protección adicional.
• Bajo nivel de ruido eléctrico: 2 mV rms, apto para equipos sensibles.
• Carcasa metálica robusta de aluminio para alta disipación térmica.
• Garantía Victron de 5 años.

Especificaciones Técnicas

Especificaciones Mecánicas y Ambientales

Protecciones Incorporadas

• Protección contra sobrecorriente.
• Protección contra sobrecalentamiento (reducción automática de corriente).
• Protección contra cortocircuitos.
• Protección contra subtensión (desconexión y reinicio automático).
• Fusible de entrada integrado.
• Aislamiento galvánico de 200V para protección de equipos sensibles.

Certificaciones y Normativas

• Seguridad: EN 60950
• Emisiones: EN 61000-6-3, EN 55014-1
• Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Directiva de automoción: ECE R10-5

¿Qué Significa “Galvánicamente Aislado” y Por Qué Es Importante?

A diferencia de los convertidores no aislados (línea Orion estándar IP20), el Orion-Tr incorpora aislamiento galvánico de 200V entre los circuitos de entrada y salida. Esto significa que el negativo de entrada y el negativo de salida están eléctricamente separados, sin conexión directa entre ellos.

Ventajas críticas del aislamiento galvánico:

• Eliminación de bucles de tierra (ground loops): previene interferencias y ruido eléctrico en equipos sensibles.
• Protección de equipos electrónicos: evita que problemas en el circuito de entrada (sobretensiones, transitorios) dañen el circuito de salida.
• Aplicaciones marinas: indispensable en embarcaciones para evitar corrosión galvánica entre componentes con distintas masas.
• Sistemas con generadores: permite integrar diferentes referencias de masa sin riesgo.
• Telecomunicaciones e instrumentación: requerido por normativa en muchas aplicaciones industriales.

Doble Función: Convertidor y Cargador de Baterías

Gracias a su tensión de salida ajustable mediante potenciómetro (10-15V), el Orion-Tr 12/12-18 puede operar de dos formas distintas según la configuración:

• Como convertidor DC-DC aislado: entrega tensión constante de salida regulada para alimentar equipos electrónicos sensibles.
• Como cargador de baterías de 12V: ajustando la tensión de salida al valor de carga adecuado (típicamente 13,8V para flotación), permite cargar una batería auxiliar o de arranque de 12V desde otro sistema de 12V con masas independientes.

Aplicaciones Recomendadas

• Aplicaciones marinas: embarcaciones donde se necesita evitar corrosión galvánica entre baterías y equipos.
• Sistemas de telecomunicaciones: radios profesionales, repetidores, equipos de monitoreo remoto.
• Vehículos profesionales: ambulancias, vehículos de policía, vehículos de servicio con equipamiento sensible.
• Sistemas industriales: instrumentación, PLC, sensores que requieren alimentación aislada.
• Sistemas off-grid: integración de múltiples bancos de baterías con masas independientes.
• Aplicaciones médicas y de emergencia: donde el aislamiento eléctrico es un requisito normativo.
• Sistemas con generadores donde se requiere separación galvánica con la red eléctrica.
• Carga de baterías de arranque o de servicio en sistemas 12V con masas separadas.
• Alimentación de equipos de audio profesional donde se necesita eliminar ruido eléctrico.
• Instalaciones fotovoltaicas aisladas con cargas críticas que requieren alimentación regulada y separada del banco principal.

¿Por qué elegir Victron Orion-Tr?

• Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
• Aislamiento galvánico real de 200V: protección efectiva entre circuitos.
• Versatilidad: opera como convertidor o cargador de baterías según configuración.
• Bajo ruido eléctrico (2 mV rms): apto para equipos electrónicos sensibles.
• Función Buck-Boost: mantiene salida estable incluso con tensión de entrada variable.
• Conexión en paralelo ilimitada: escalable a cualquier corriente requerida.
• Bornes de tornillo: instalación rápida sin herramientas especiales.
• Protecciones completas: seguro y confiable en cualquier aplicación.
• IP43: apto para ambientes con polvo y salpicaduras.
• Garantía Victron de 5 años y servicio de reparación global.

Diferencia entre Orion-Tr (Aislado) y Orion (No Aislado)

¿Qué Incluye?

• 1 × Convertidor CC/CC Victron Orion-Tr 12/12-18 (220W) aislado.
• 1 × Manual de usuario.

Nota: No incluye cables de potencia ni accesorios adicionales (vendidos por separado).

Especificaciones obtenidas del datasheet oficial de Victron Energy. Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. Solartex es distribuidor autorizado en Chile.
