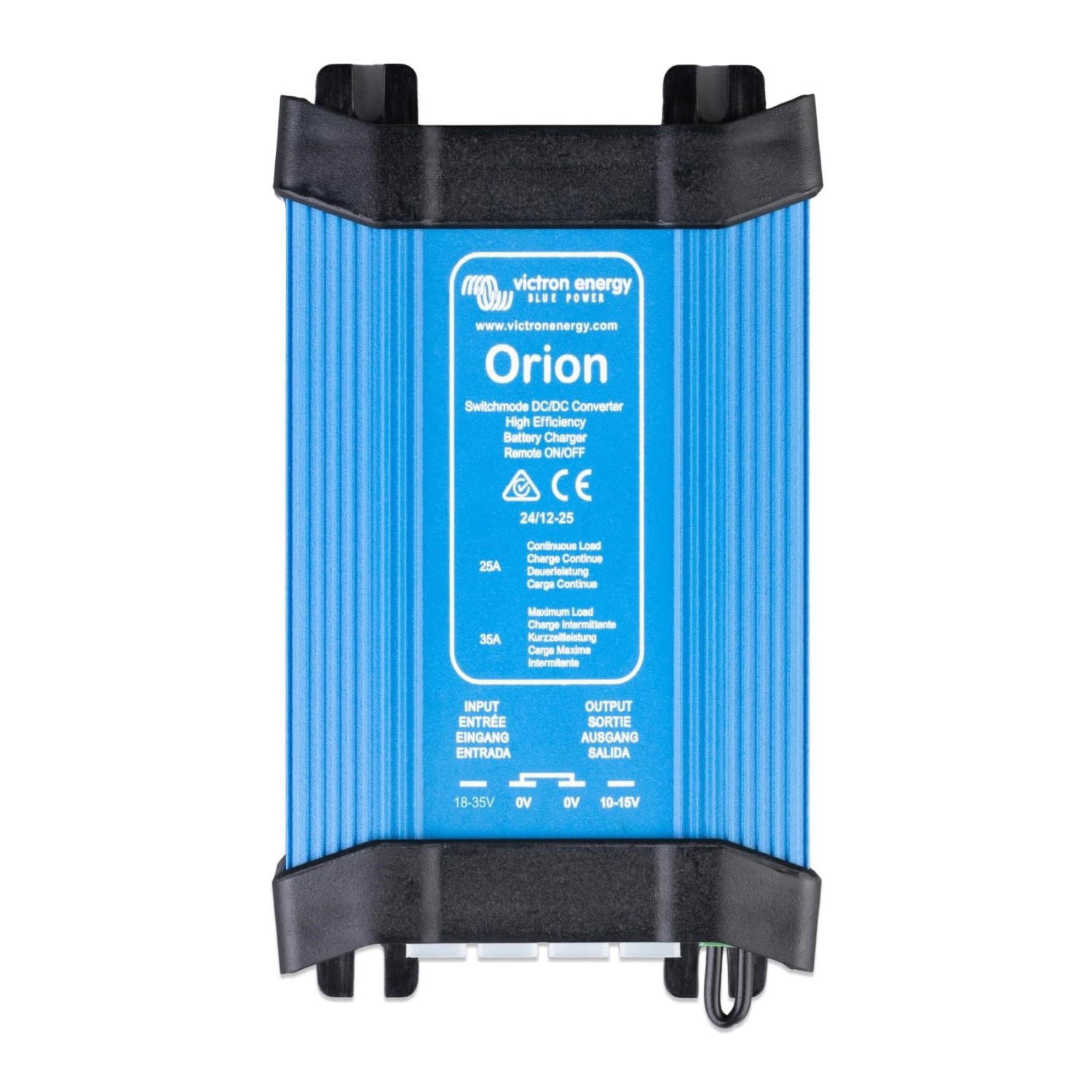

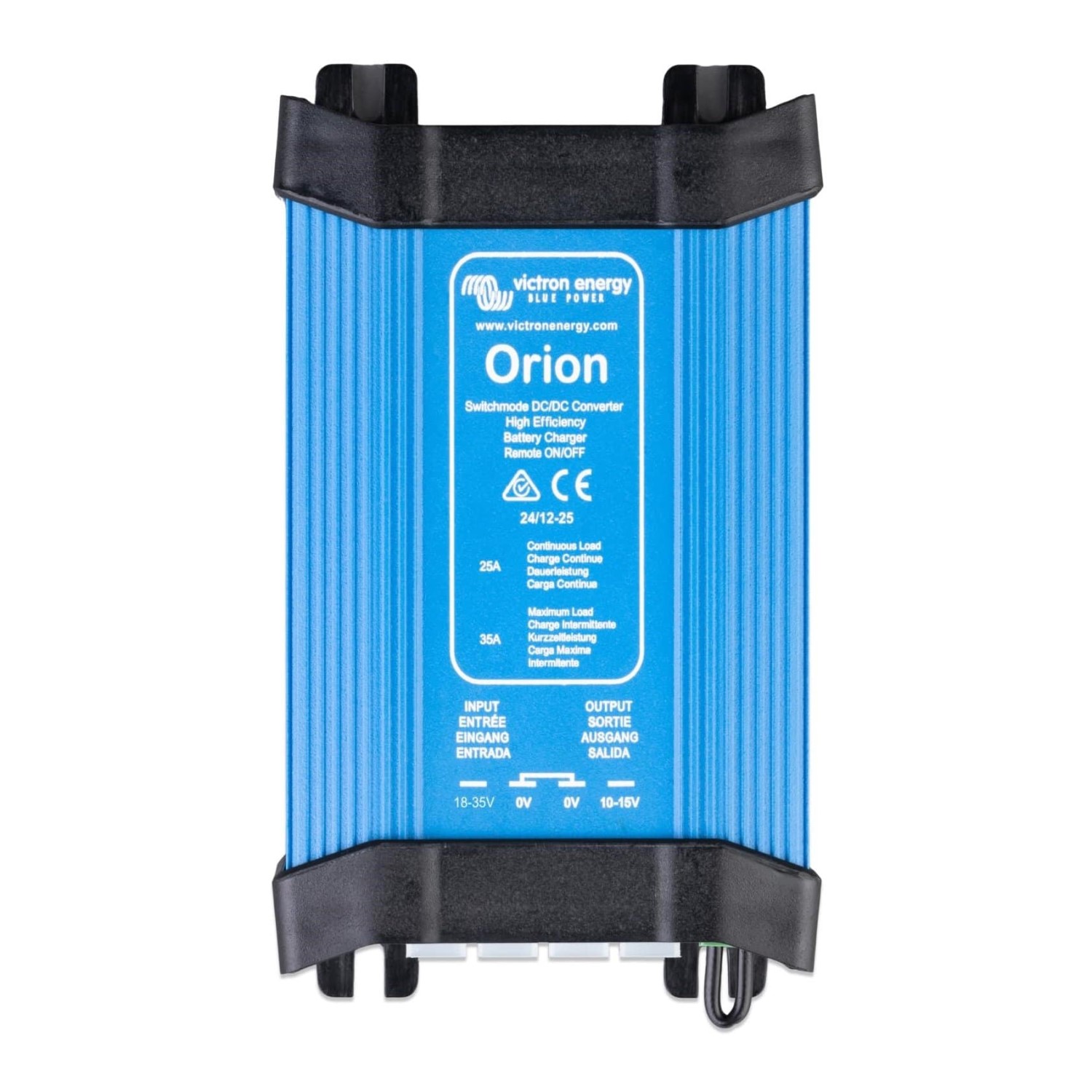

Convertidor DC/DC Victron Orion 24/12-25 | 24V a 12V – 25A – No Aislado IP20
El convertidor CC/CC Victron Orion 24/12-25 es un convertidor reductor (step-down) no aislado que transforma la tensión de un sistema de 24V a 12V, con una corriente de salida continua de 25A. Fabricado por Victron Energy (Países Bajos), ofrece la mayor eficiencia de la serie (96%), con tensión de salida ajustable mediante potenciómetro (10-15V, fábrica 13,2V), control On/Off remoto y posibilidad de conexión en paralelo de hasta 5 unidades. Estas funciones avanzadas lo convierten en una solución muy versátil para alimentar equipos de 12V, cargar baterías auxiliares o aumentar la corriente disponible en sistemas profesionales de vehículos, embarcaciones, telecomunicaciones y aplicaciones industriales.
Características Destacadas
- Convertidor reductor (step-down): convierte 24V de entrada en 12V de salida.
- Tensión de salida ajustable mediante potenciómetro: rango 10-15V (ajuste de fábrica 13,2V).
- Corriente de salida continua: 25A (máxima 35A en picos).
- Máxima eficiencia: 96% — la más alta de toda la serie Orion no aislada.
- Doble función: también puede usarse como cargador de baterías de 12V en un sistema de 24V.
- Conexión en paralelo: hasta 5 unidades en paralelo para incrementar la corriente.
- Control On/Off remoto: encendido/apagado mediante interruptor de baja potencia o llave de arranque del motor.
- Apto para carga de compensación (float) de baterías.
- Refrigeración pasiva (no requiere ventilador).
- Protecciones electrónicas completas integradas.
- Carcasa de aluminio anodizado para mayor durabilidad.
Especificaciones Técnicas
| Modelo | Orion 24/12-25 |
| Tipo de convertidor | Reductor (step-down) — No aislado |
| Rango de tensión de entrada | 18 – 35 V (sistema 24V) |
| Tensión de salida | Ajustable 10-15 V (ajuste de fábrica 13,2 V) |
| Corriente de salida continua | 25 A |
| Corriente máxima de salida | 35 A |
| Eficiencia | 96% (la más alta de la serie) |
| Subtensión de desconexión | 14 V |
| Subtensión de reinicio | 18 V |
| Aislamiento galvánico | No |
| Salida ajustable por potenciómetro | Sí |
| Conexión en paralelo | Sí (hasta 5 unidades) |
| On/Off remoto | Sí |
| Consumo en apagado (off) | < 15 mA |
| Refrigeración | Pasiva (sin ventilador) |
Especificaciones Mecánicas y Ambientales
| Temperatura de operación | -20°C a +55°C (reducción 3% por °C sobre 40°C) |
| Grado de protección | IP20 |
| Conexión CC | Terminales de lengüeta 6,3 mm |
| Carcasa | Aluminio anodizado |
| Dimensiones (Al × An × P) | 65 × 88 × 160 mm |
| Peso | 0,7 kg |
| SKU oficial Victron | ORI241225020 |
Protecciones Incorporadas
- Protección contra sobrecorriente.
- Protección contra sobrecalentamiento.
- Protección contra conexión con polaridad inversa (fusible y diodo en la entrada).
- Protección contra sobretensión.
- A prueba de cortocircuitos (con reducción de tensión de salida).
- Varistor de protección contra descargas (sobretensiones transitorias).
Certificaciones / Normativas
- Seguridad: EN 60950
- Emisiones: EN 61000-6-3, EN 55014-1
- Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
- Directiva de automoción: EN 50498
Triple Función: Convertidor, Cargador y Paralelo
Gracias a su tensión de salida ajustable y sus funciones avanzadas, el Orion 24/12-25 puede usarse de tres formas:
- Como convertidor reductor: alimenta equipos de 12V a partir de un sistema de 24V.
- Como cargador de baterías de 12V: carga una batería de arranque o auxiliar de 12V en un sistema de 24V, ajustando la tensión de salida al valor de carga.
- En conexión paralela: hasta 5 unidades en paralelo para alcanzar hasta 125A de corriente continua.
Ventaja: Control On/Off Remoto
El Orion 24/12-25 incorpora control On/Off remoto, lo que permite:
- Encender o apagar el convertidor con un interruptor de baja potencia, sin necesidad de un interruptor de alta corriente en la entrada.
- Sincronizar el encendido con la llave de arranque del motor del vehículo.
- Simplificar el cableado y aumentar la seguridad de la instalación.
⚠️ Importante: No Aislado
Este convertidor es de tipo no aislado (sin aislamiento galvánico), lo que significa que la entrada y la salida comparten el negativo común. Es ideal para aplicaciones donde no se requiere separación galvánica entre los circuitos de 24V y 12V. Si necesitas aislamiento galvánico, considera la línea de convertidores Orion aislados.
Aplicaciones Recomendadas
- Alimentación de equipos de 12V en vehículos con sistema eléctrico de 24V (camiones, buses, maquinaria pesada).
- Embarcaciones y vehículos recreativos que combinan equipos de 24V y 12V.
- Carga de baterías auxiliares o de arranque de 12V a partir de un sistema de 24V.
- Sistemas de telecomunicaciones y radio de potencia media.
- Sistemas solares aislados mixtos con cargas de distinta tensión.
- Aplicaciones industriales y de automoción que necesitan reducir tensión a 25A continuos.
- Sistemas donde se requiere encendido controlado con la llave de arranque del motor.
- Instalaciones que requieren mayor corriente conectando varias unidades en paralelo.
¿Por qué elegir Victron Orion?
- Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
- Máxima eficiencia (96%): mínimas pérdidas en la conversión.
- Salida ajustable y conexión en paralelo: máxima flexibilidad de instalación.
- Control On/Off remoto: ideal para integración con el sistema eléctrico del vehículo.
- Protecciones completas: seguro y confiable en aplicaciones exigentes.
- Diseño robusto en carcasa de aluminio anodizado.

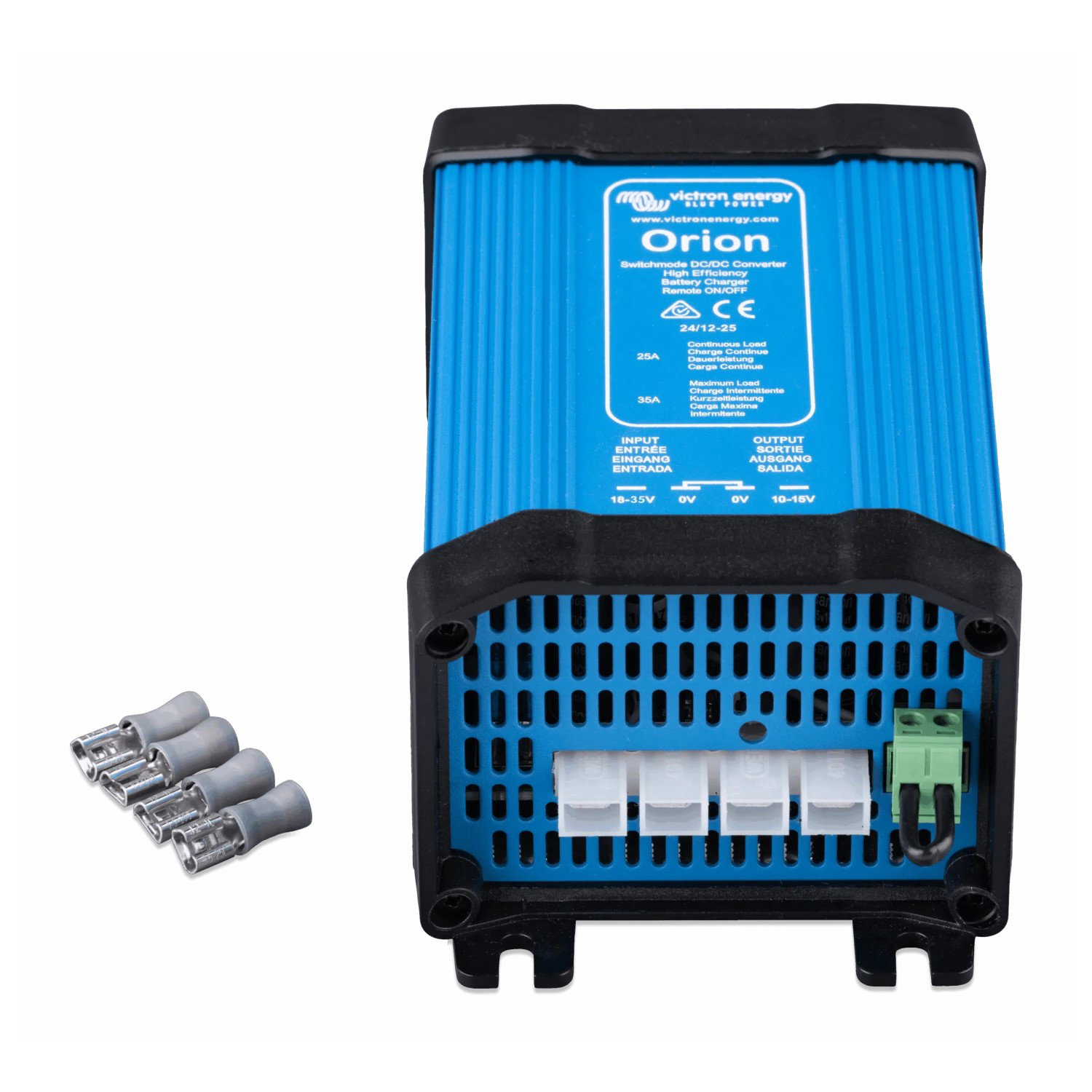

¿Qué Incluye?
- 1 × Convertidor CC/CC Victron Orion 24/12-25.
- 4 × Conexiones hembra de presión de 6,3 mm.
- 1 × Manual de usuario.
Especificaciones obtenidas del datasheet oficial de Victron Energy (rev 14). Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. SKU oficial: ORI241225020. Solartex es distribuidor autorizado en Chile.
