Convertidor DC/DC Orion-Tr 12V a 24V 5A Aislado IP43

Convertidor DC/DC Victron Orion-Tr 12/24-5A | 120W – Step-Up – Galvánicamente Aislado – IP43 – Compacto

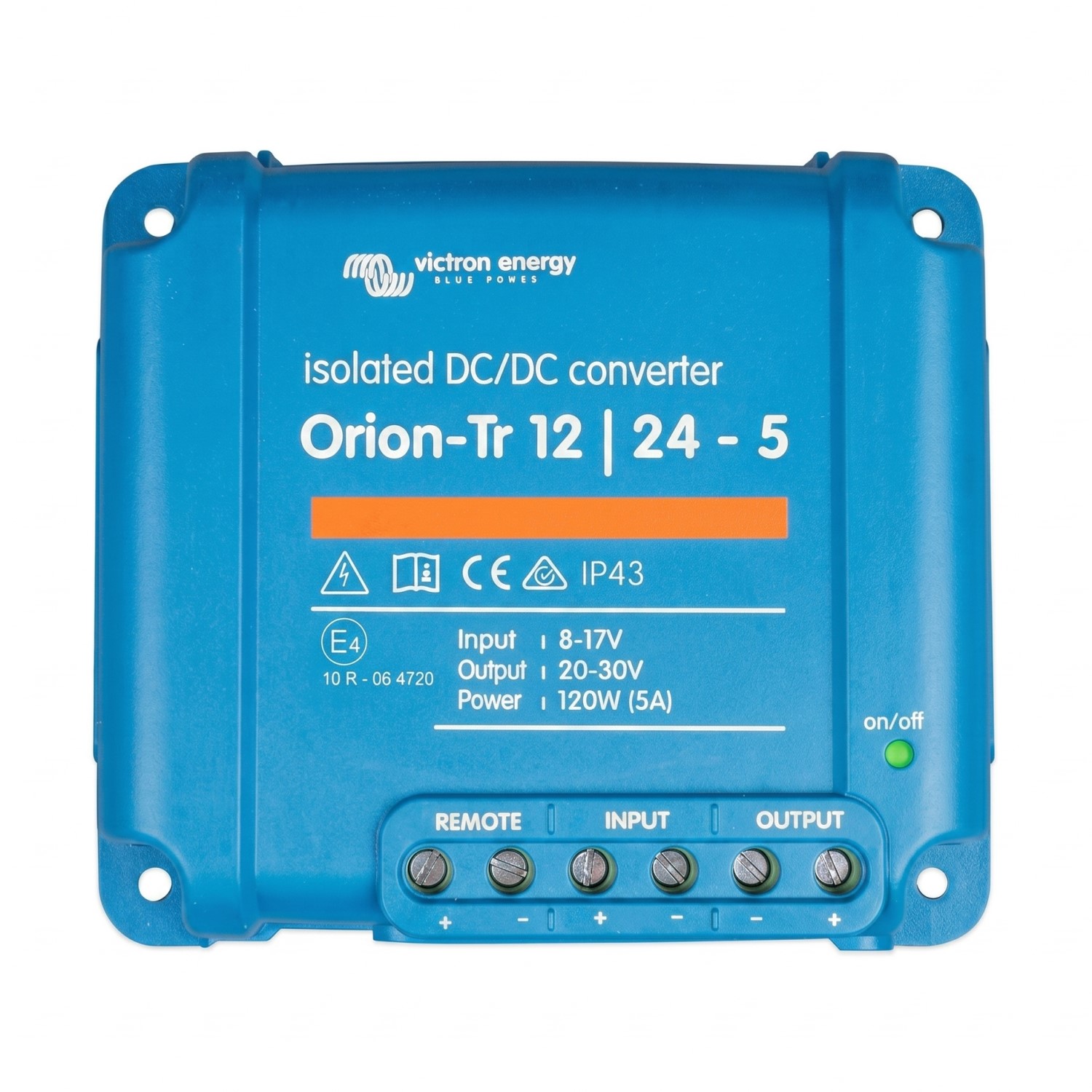

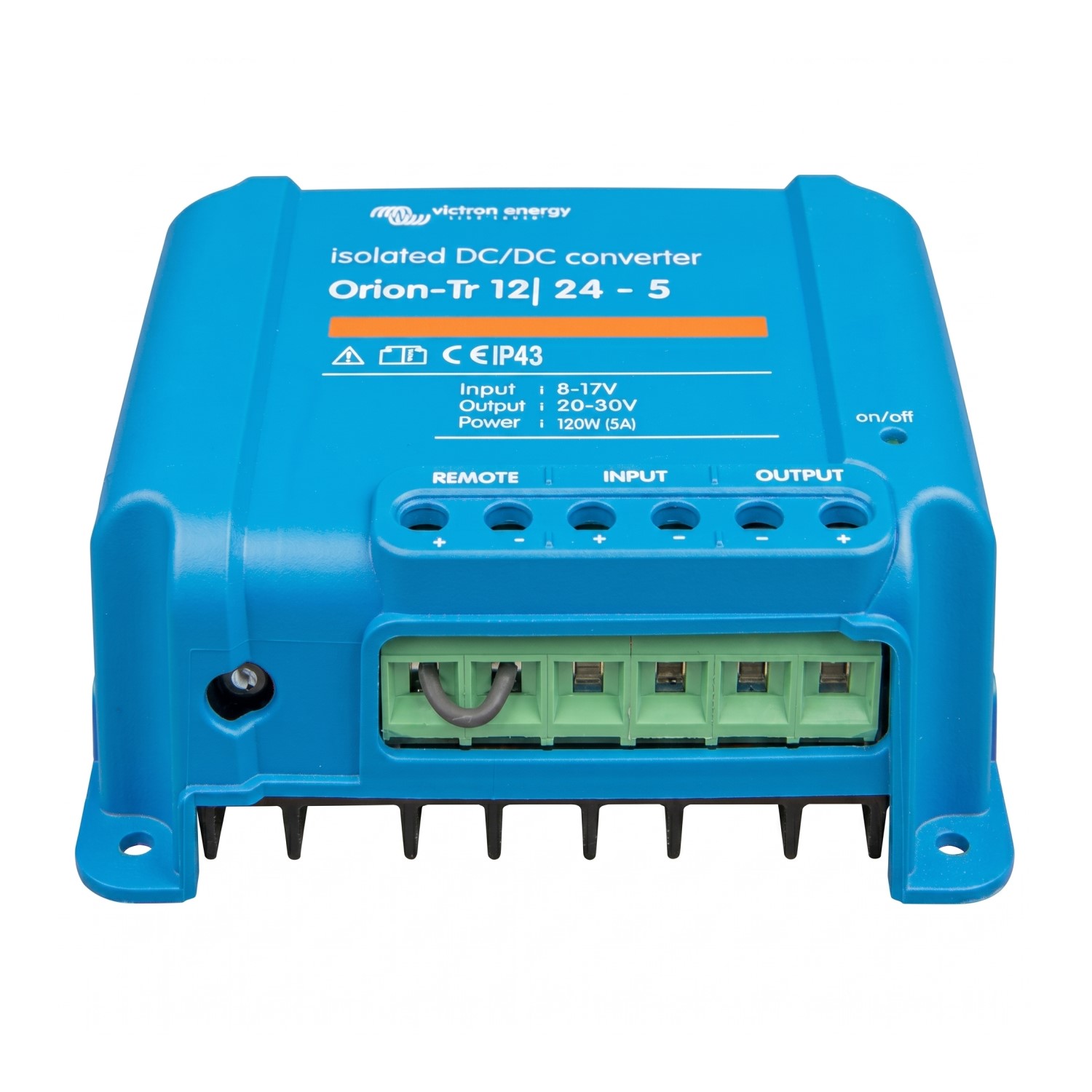

El convertidor CC/CC Victron Orion-Tr 12/24-5A es el convertidor elevador (step-up) compacto de la familia profesional Orion-Tr aislada. Con tan solo 420 gramos de peso y dimensiones ultra-reducidas (100 × 113 × 47 mm), eleva una tensión de entrada de 12V a una salida de 24V entregando 5A continuos a 120W de potencia. Fabricado por Victron Energy (Países Bajos), incorpora aislamiento galvánico real de 200V entre entrada, salida y carcasa, tensión de salida ajustable de 20-30V (apto también como cargador de baterías de 24V de baja capacidad), protección IP43, robustos bornes de tornillo y picos de hasta 6,3A durante 10 segundos. Es la solución profesional ideal para alimentar equipos de 24V de baja a media potencia desde un sistema base de 12V, en aplicaciones donde el espacio es crítico y se requiere separación galvánica estricta.

Características Destacadas

• Convertidor DC-DC elevador (step-up) compacto galvánicamente aislado: entrada 12V, salida 24V, con 200V de aislamiento entre circuitos.
• Tamaño ultra-compacto: 100 × 113 × 47 mm y solo 420 gramos de peso, fácil de instalar en espacios reducidos.
• Tensión de salida ajustable mediante potenciómetro: rango 20-30V (función dual como convertidor o cargador de baterías de 24V).
• Corriente de salida continua: 5A a 25°C (potencia continua 120W) con picos hasta 6,3A durante 10 segundos.
• Eficiencia del 88%, optimizada para conversión elevadora.
• Función Buck-Boost automática: mantiene la tensión de salida estable dentro del rango de entrada (8-17V).
• Apto para uso como cargador de baterías de 24V pequeñas: ideal para mantener cargada una batería auxiliar de 24V de baja capacidad desde un sistema de 12V.
• Control On/Off remoto: permite encender/apagar mediante un interruptor de baja potencia o sincronizado con la llave de arranque del motor.
• Conexión en paralelo ilimitada para escalar la corriente de salida según necesidad.
• Protección IP43 (instalando con bornes orientados hacia abajo): apto para entornos con polvo y salpicaduras.
• Bornes de tornillo robustos: no requieren herramientas especiales, admiten cables hasta 6 mm² (AWG10).
• Bajo consumo en vacío: menos de 80 mA cuando no entrega corriente.
• Protección contra altas temperaturas: reduce automáticamente la corriente de salida si la temperatura ambiente sube sobre 40°C.
• A prueba de cortocircuitos con reducción de corriente y reinicio automático.
• Fusible de entrada integrado (no reemplazable) para protección adicional.
• Bajo nivel de ruido eléctrico: 2 mV rms, apto para equipos sensibles.
• Carcasa metálica robusta de aluminio anodizado para alta disipación térmica.
• Garantía Victron de 5 años.

Especificaciones Técnicas

Especificaciones Mecánicas y Ambientales

Protecciones Incorporadas

• Protección contra sobrecorriente.
• Protección contra sobrecalentamiento (reducción automática de corriente sobre 40°C).
• Protección contra cortocircuitos con reducción de corriente.
• Protección contra subtensión (desconexión automática bajo 7V, reinicio sobre 7,5V).
• Fusible de entrada integrado.
• Aislamiento galvánico de 200V para protección de equipos sensibles.

Certificaciones y Normativas

• Seguridad: EN 60950
• Emisiones: EN 61000-6-3, EN 55014-1
• Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Directiva de automoción: ECE R10-5

Funcionamiento como Convertidor Elevador (Step-Up)

A diferencia de los convertidores reductores (step-down) que bajan la tensión, el Orion-Tr 12/24-5 es un convertidor elevador o step-up: toma una tensión de entrada de 12V y la eleva a 24V en la salida. Esta función es crítica en aplicaciones donde el vehículo o sistema base es de 12V pero se necesita alimentar equipos de 24V de baja a media potencia.

Consideración importante sobre el consumo de entrada:

Al ser un convertidor elevador, la corriente consumida en la entrada (12V) es aproximadamente el doble de la corriente entregada en la salida (24V). Por ejemplo, para entregar 5A a 24V (120W), el consumo en el lado de 12V será de aproximadamente 11-12A considerando la eficiencia del 88%. Esto debe tenerse en cuenta al dimensionar el cableado de entrada.

¿Qué Significa “Galvánicamente Aislado” y Por Qué Es Importante?

A diferencia de los convertidores no aislados (línea Orion estándar IP20), el Orion-Tr incorpora aislamiento galvánico de 200V entre los circuitos de entrada y salida. Esto significa que el negativo de entrada (12V) y el negativo de salida (24V) están eléctricamente separados, sin conexión directa entre ellos.

Ventajas críticas del aislamiento galvánico en sistemas mixtos 12V/24V:

• Compatibilidad entre sistemas con masas distintas: permite integrar equipos de 24V en un vehículo o sistema 12V sin compartir referencias de masa.
• Eliminación de bucles de tierra (ground loops): previene interferencias y ruido eléctrico entre los dos sistemas.
• Protección de equipos electrónicos: evita que problemas en el sistema 12V (sobretensiones, transitorios del alternador) dañen los equipos 24V.
• Aplicaciones marinas: indispensable en embarcaciones para evitar corrosión galvánica entre componentes con distintas masas.
• Sistemas con generadores: permite integrar diferentes referencias de masa sin riesgo.

Doble Función: Convertidor y Cargador de Baterías de 24V

Gracias a su tensión de salida ajustable mediante potenciómetro (20-30V), el Orion-Tr 12/24-5 puede operar de dos formas distintas según la configuración:

• Como convertidor DC-DC aislado elevador: entrega tensión constante de 24V regulada para alimentar equipos electrónicos de 24V desde un sistema de 12V.
• Como cargador de baterías pequeñas de 24V: ajustando la tensión de salida al valor de carga adecuado (típicamente 27,6V para flotación AGM/Gel o 28,8V para LiFePO4), permite mantener cargada una batería auxiliar de 24V de baja capacidad desde el alternador o sistema de 12V del vehículo.

Para sistemas que requieren un algoritmo de carga inteligente multi-etapa con perfiles automáticos para distintas químicas de batería (LiFePO4, AGM, Gel, etc.), recomendamos considerar la versión Orion-Tr Smart 12/24-5, que añade Bluetooth integrado y configuración avanzada vía VictronConnect.

Aplicaciones Recomendadas

• Vehículos 12V con accesorios 24V de baja potencia: alimentación de equipos profesionales que operan a 24V (radios marinas, equipos GPS profesionales, instrumentación especializada).
• Carga de baterías auxiliares pequeñas de 24V desde el alternador de 12V del vehículo.
• Embarcaciones pequeñas con sistemas mixtos: mantener cargada una batería auxiliar de 24V desde el alternador 12V.
• Equipos de telecomunicaciones de baja potencia: radios profesionales, equipos GPS, transceptores VHF/UHF que operan a 24V.
• Audio profesional móvil: sistemas de amplificación pequeños que operan a 24V.
• Cámaras de seguridad CCTV de 24V alimentadas desde sistemas base de 12V.
• Sistemas industriales móviles: alimentar PLCs, sensores y autómatas de 24V desde vehículos o sistemas base de 12V.
• Iluminación LED profesional de 24V en vehículos con sistema base de 12V.
• Instrumentación médica de baja potencia en ambulancias y vehículos de emergencia.
• Sistemas off-grid de baja potencia: elevar la tensión de un banco de 12V a 24V para alimentación de cargas específicas.

¿Por qué elegir Victron Orion-Tr 12/24-5?

• Calidad europea: diseñado y respaldado por Victron Energy (Países Bajos).
• Aislamiento galvánico real de 200V: protección efectiva entre sistemas 12V y 24V.
• Diseño ultra-compacto: el más pequeño y liviano de la línea Orion-Tr 12/24 aislada.
• Versatilidad: opera como convertidor o cargador de baterías de 24V según configuración.
• Bajo ruido eléctrico (2 mV rms): apto para equipos electrónicos sensibles.
• Función Buck-Boost: mantiene salida estable de 24V incluso con tensión de entrada variable (8-17V).
• Conexión en paralelo ilimitada: escalable a cualquier corriente requerida.
• Bornes de tornillo: instalación rápida sin herramientas especiales.
• Protecciones completas: seguro y confiable en cualquier aplicación.
• IP43: apto para ambientes con polvo y salpicaduras.
• Garantía Victron de 5 años y servicio de reparación global.

Comparativa entre Modelos Orion-Tr 12/24 Aislados (Step-Up)

¿Qué Incluye?

• 1 × Convertidor CC/CC Victron Orion-Tr 12/24-5 (120W) aislado.
• 1 × Manual de usuario.

Nota: No incluye cables de potencia ni accesorios adicionales (vendidos por separado).

Especificaciones obtenidas del datasheet oficial de Victron Energy. Sujetas a cambios sin previo aviso por parte del fabricante. Victron Energy se reserva el derecho de interpretación final. Solartex es distribuidor autorizado en Chile.
